Ladder +++ (Soekris Dam 1021 R-2R)

[Pjotr]

15R

Tja, daganiegoe hè

1A door 15 ohm is al een spanningsval van 15V! Die 15 ohm was voor de oorspronkelijke HK voeding en die trekt minder dan 100 mA van de 5V.

Eigenlijk kun je alleen de DAC voeden uit deze voeding en dan het digitale geluidsvoer uit een aparte voeding. Maar dan nog zou ik de 15 ohm verlagen naar 4,7 ohm en dan eens kijken hoeveel spanning er op de laatste elco staat. Dat moet minstens 7,5 V zijn om de LM317 goed te laten werken.

[cve]

In mijn 5VDC heb ik 2R2 gebruikt.

Co

[hannesie]

Ik weet nog niet zeker of het gelukt is, maar heb een poging gedaan om het te bestellen.

Nu maar hopen, het geld is al wel afgeschreven.
Ik heb mij ingeschreven bij Taobao.com, en kreeg dus na wat wachten de bevestiging, en kon bestellen.
Gelukkig wel een Engelse site, Chinees is niet echt mijn ding.

[cve]

O, ik dacht een Ama......

Het ziet er mooi uit en lekker compact zo.

Co

[hannesie]

Domenico heeft eindelijk gereageerd, maar even afwachten of morgen de invoice komt.

Dan zal het met de Amanero ook wel even anders zijn.

[cve]

Domenico heeft eindelijk gereageerd, maar even afwachten of morgen de invoice komt.

Dan zal het met de Amanero ook wel even anders zijn.

Ha, dat is goed nieuws!

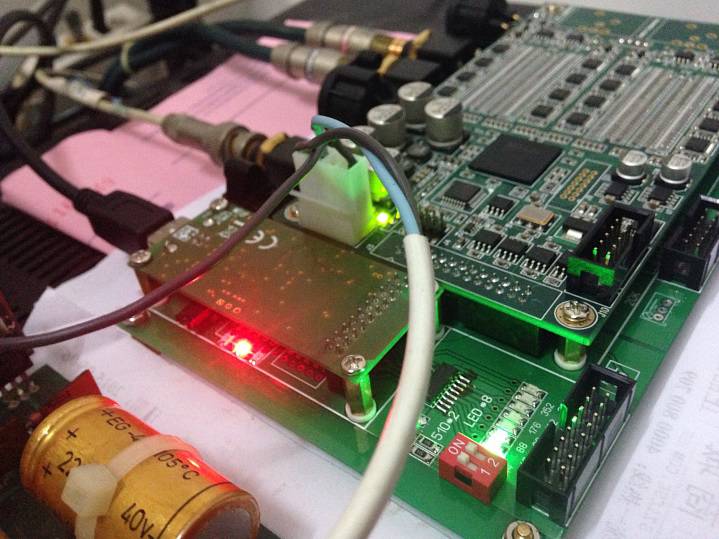

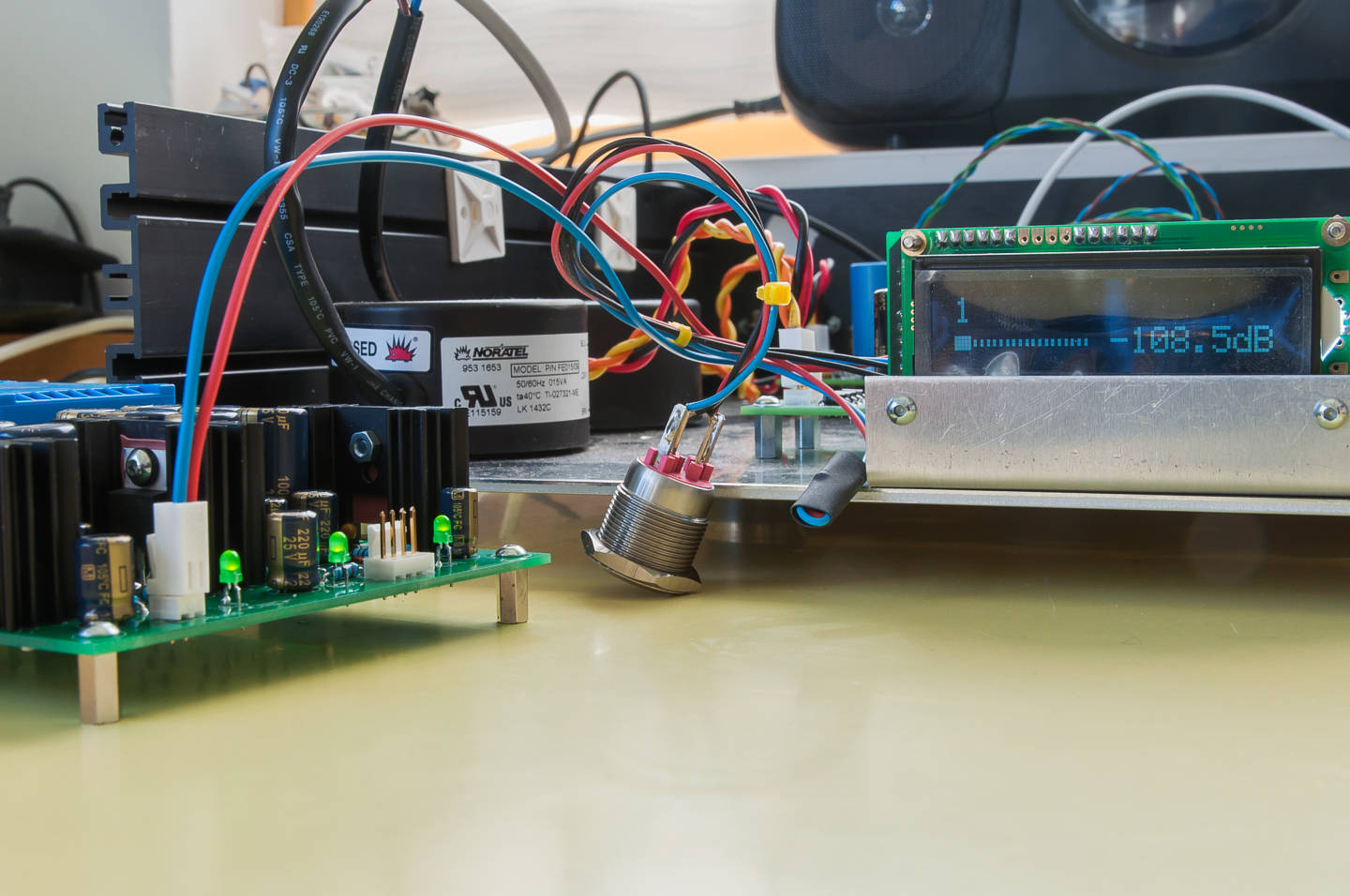

Ik heb nog even gekeken naar het 5 VDC gedeelte. Met 2R2 weerstanden meet ik voor het ic 13,71 VDC. Op het aansluitpunt meet ik 5,09 VDC. Dit blijft constant ook als ik de AMB lcduino aanstuur met 32 relais, display, klok, ir en motorpot. Geeft geen krimp en minimale warmteontwikkeling. Dan mag zo'n RPI toch geen probleem zijn.

Co

[hannesie]

Dan zal ik hier de bout ook maar eens opstoken.

[hannesie]

De bout wil wel, maar de weerstand is er wel van de voeding en de aanwezige onderdelen.
Morgen eens even kijken bij de lokale Radioboer of die nog wat heeft liggen van de gewenste waardes.
Ik heb wel wat, maar die 2R2 niet, en de 4R7 geeft niet het gewenste resultaat.

De Amanero's zijn betaald, en nu maar even wachten, tot die in de gewenste combinatie kan worden toegepast.

[Pjotr]

Hans, je kunt voor een eerste testje die 15 ohm weerstanden van de 5V gewoon kortsluiten met een stukje draad. Kijk dan eens hoeveel spanning er op de elco's staat en hoe warm de trafo wordt. Maar ik ben bang dat de trafo in jouw geval toch te klein is.

[hannesie]

Ik had hier 4.7 Ohm weerstanden, en die op de eerste C op 17.43 V, de 2e C 10.10 V, en bij de 3e C 2.77 V.

[Pjotr]

En zonder weerstanden? Ik bedoel dus met kortgesloten weerstanden

[hannesie]

Dat ga ik eens even doen.................Pizza

16.85 V

[hannesie]

16.85 V
Het koelprofiel word niet warm.

[Pjotr]

16.85 V
Het koelprofiel word niet warm.

Mooi, dan speelt ie dus

[hannesie]

Inderdaad........!!

Geeft 5.12 V.

En nu eerst even over het PC setje, zo maar eens beneden gaan beluisteren.

Gelijk de SE uitgangen even gecorrigeerd, zit nu met een korte bedrading en niet meer over de voeding.

[Pjotr]

Inderdaad........!!

Geeft 5.12 V.

En nu eerst even over het PC setje, zo maar eens beneden gaan beluisteren.

Gelijk de SE uitgangen even gecorrigeerd, zit nu met een korte bedrading en niet meer over de voeding.


Voor de 2,2 ohm serie weerstanden zou ik wel even de 5V stroom opmeten voor het vermogen wat ze moeten kunnen hebben. Neem daarvoor minimaal 2x I^2 x R in watts.

[cve]

16.85 V
Het koelprofiel word niet warm.

Net echt zo!

Co

[hannesie]

Nu dan vanavond een poosje aan, en dan merk ik toch warmte ontwikkeling op/bij het koelprofiel.
Zoveel eelt heb ik ook niet meer op mijn vingers, maar nu toch wel behoorlijk warm.

Dan is die 2x I^2 x R in watts?
In jip en janneke notatie, 2x 2.2 Ohm 1 Watt?

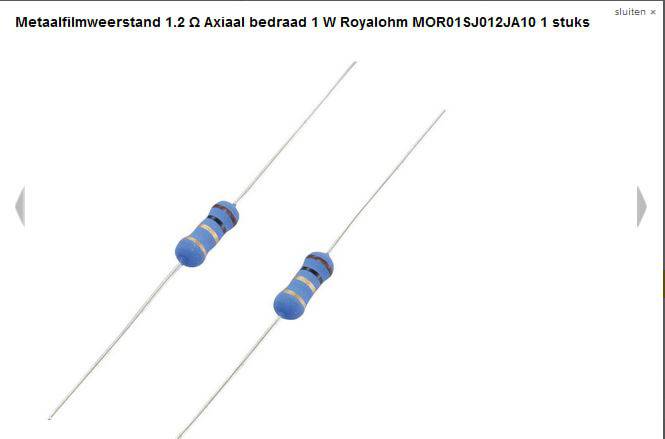

of de 1.2 Ohm.

[Pjotr]

I^2 == stroom in het kwadraat. Dus als er een halve ampère loopt: 0,5 x 0,5 x 2,2 ohm = 0,5 watt. Neem dan op zijn minst een 1 watt weerstand anders krijg je daar weer meer eelt van op je vingers

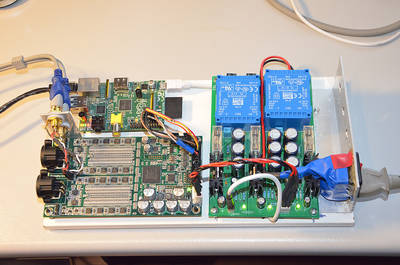

Overigens waarom zit er voor de 12V een 8VA trafo in en voor de 5V een 4 VA? Terwijl de 5V het meest vermogen trekt? Je zou andersom verwachten.

[hannesie]

I^2 == stroom in het kwadraat. Dus als er een halve ampère loopt: 0,5 x 0,5 x 2,2 ohm = 0,5 watt. Neem dan op zijn minst een 1 watt weerstand anders krijg je daar weer meer eelt van op je vingers

Ik ga eens zien of ik hier zulke exquise zaken hier in Dordrecht verkrijgen kan.

[democles]

Ik denk toch dat de trafo iets onderbemeten is,even grof uitgerekend max. 800mA,liever wat meer.

De RPI trekt al 700/800mA bij het opstarten! En dan hangt er nog niets aan misschien,,,USB schijf (+600mA),Amanero (+605mA)

Maar goed,werkt het dan werkt het..........

Zelf zou ik het liever wat overbemeten.

Volgens mij is 1 ohm weerstanden tussen de elco,s voldoende,of 1,2 steekt niet zo nauw (1 of 2 W)..............

[Pjotr]

I^2 == stroom in het kwadraat. Dus als er een halve ampère loopt: 0,5 x 0,5 x 2,2 ohm = 0,5 watt. Neem dan op zijn minst een 1 watt weerstand anders krijg je daar weer meer eelt van op je vingers

Ik ga eens zien of ik hier zulke exquise zaken hier in Dordrecht verkrijgen kan.

Wedden dat ze bruin of grijs zijn Je mag daar ook gewoon 2W draadgewonden voor nemen. Die hebben ze vast wel bij de Radiobeurs.

P.s. zie mijn aanvulling w.b.t. de trafo's.

[cve]

Overigens waarom zit er voor de 12V een 8VA trafo in en voor de 5V een 4 VA? Terwijl de 5V het meest vermogen trekt? Je zou andersom verwachten

Omdat dat voor een Amanero ruim voldoende is? Niet bedacht dat Hans er iets anders aan zou gaan hangen.

Co

[hannesie]

Overigens waarom zit er voor de 12V een 8VA trafo in en voor de 5V een 4 VA? Terwijl de 5V het meest vermogen trekt? Je zou andersom verwachten

Omdat dat voor een Amanero ruim voldoende is? Niet bedacht dat Hans er iets anders aan zou gaan hangen.

Co

Klopt, heb je op het verkeerde been gezet, en ik denk dat alles kan tot het tegendeel blijkt.

Zou zomaar eens wat anders kunnen worden, Arduino of iets dergelijks, maar de Amanero trekt zijn sap uit de USB verbinding.
typevout

[Pjotr]

Kijk maar Hans, als het werkt en de 8V trafo wordt niet heter dan zeg 50 - 60 graden is het geen probleem zo.
