MonoBill 3 met CFB

[Ah!buis]

Dankjewel Bas Peet en Peter
Ik vind het ook mooi
Ik heb een probleem met de 30K weerstanden 10 Watt
Die past niet op mn print die is wel voorzien om weerstanden parallel
Ik heb a het niet b kan nergens metaal oxide 30k 10 Watt of 60 K dat ik er 2 parallel zet
Wel heb ik 68K en 47K !
Als ik die parallel zet heb ik 27,8K daar de spanning 413 Volt over beide hetzelfde is loopt door die van 47K iets meer stroom
En meer vermogen 3,6Watt en de 68K =2,5 Watt
Is dit een probleem ? Dat er iets meer stroom loopt door de 6N6P Anne 14,6 mA ipv 13,7 mA
Denk het niet maar denk wel eens meer wat

Als je de anodeweerstanden verandert bijft de stroom hetzelfde, wordt bepaalt door de stroombron bij de kathode.
Met wat meer weerstand zakt de anodespanning en met minder wordt de anode meer positief.
De 27k8 van 47k//68k moet wel kunnen.
Anne

[OpaBert]

Dankjewel Bas Peet en Peter
Ik vind het ook mooi
Ik heb een probleem met de 30K weerstanden 10 Watt
Die past niet op mn print die is wel voorzien om weerstanden parallel
Ik heb a het niet b kan nergens metaal oxide 30k 10 Watt of 60 K dat ik er 2 parallel zet
Wel heb ik 68K en 47K !
Als ik die parallel zet heb ik 27,8K daar de spanning 413 Volt over beide hetzelfde is loopt door die van 47K iets meer stroom
En meer vermogen 3,6Watt en de 68K =2,5 Watt
Is dit een probleem ? Dat er iets meer stroom loopt door de 6N6P Anne 14,6 mA ipv 13,7 mA
Denk het niet maar denk wel eens meer wat

Als je de anodeweerstanden verandert bijft de stroom hetzelfde, wordt bepaalt door de stroombron bij de kathode.
Met wat meer weerstand zakt de anodespanning en met minder wordt de anode meer positief.
De 27k8 van 47k//68k moet wel kunnen.
Anne

Dankje wel Anne
Ik de print bestukt waar de voorversterker en Fasedraaier op zit
Ik wil die testen Anne
Gloeispanning erop 413 volt kan ik ook maken audio in uit mn Functie generator Scoop op eerste trap achter C3 en op c1-2 moet ik een halve sinus verwachten ? Normaliter toch wel

Oh ik heb de BD139 vervangen door een MJE340
Edit
Ook 350 volt DC op B3

[douwebakker]

Op C1 en C2 staat geen halve sinus hoe Bert. Het is gewoon een hele.
Douwe

[Ah!buis]

Gloeispanning erop 413 volt kan ik ook maken audio in uit mn Functie generator Scoop op eerste trap achter C3 en op c1-2 moet ik een halve sinus verwachten ? Normaliter toch wel

Geen halve, op elke uitgang eenzelfde sinus. Moet minstens 80V piek kunnen krijgen zonder vastlopen.
Die anodeweerstanden zijn wel erg dik , 20W bij elkaar ! Een 30k 5W zou volstaan.
Anne

[OpaBert]

Gloeispanning erop 413 volt kan ik ook maken audio in uit mn Functie generator Scoop op eerste trap achter C3 en op c1-2 moet ik een halve sinus verwachten ? Normaliter toch wel

Geen halve, op elke uitgang eenzelfde sinus. Moet minstens 80V piek kunnen krijgen zonder vastlopen.
Die anodeweerstanden zijn wel erg dik , 20W bij elkaar ! Een 30k 5W zou volstaan.
Anne

Ah toch een hele sinus Dankje Douwe en Anne
ik neem aan dat ik moet streven naar een toestand dat beide signalen hetzelfde zijn ?

Op C1 en C2 staat geen halve sinus hoe Bert. Het is gewoon een hele.
Douwe

En die 80 volt daar ken ik wat mee
Leuk weer wat anders dan soep of nassie opwarmen

[Gerrittube]

Yep, twee hele sinussen, maar wel uit fase. Het is niet voor niets een fasedraaier. Met een 2-kanaals scoop kun je dat mooi bekijken.

Groeten, Gerrit

[OpaBert]

Yep, twee hele sinussen, maar wel uit fase. Het is niet voor niets een fasedraaier. Met een 2-kanaals scoop kun je dat mooi bekijken.

Groeten, Gerrit

[OpaBert]

Gister ging het een na het ander fout

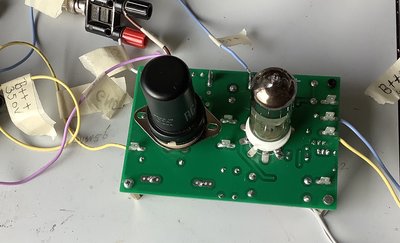

Heb ik weer de buisvoeten op de verkeerde kant van de print gesoldeerd
Dus de de 6N6P gloeit dan niet en nog meer dingen kloppen dan niet
Dus de buisvoeten nu op dd goede kant van de print geplaatst
Heb het al op een briefje geschreven hoe ik dat moet tellen
Alleen met de afbeelding op de print leek het erg duidelijk aan welke kant de voeten moesten zitten
Vanavond of morgen weer eens testen
Helaas is met het geklungel ook een voeding stuk gegaan ik weet niet of dat de oorzaak is
Maar dat wil ik toch eerst in orde maken
Zal er een ander topic voor maken
Het is een Delta Power supply E0 300-0.1
Bijna net zo oud als ik en werkt nu ook niet goed meer

[V4lve Lover]

Bert,
De buisvoeten zitten aan de verkeerde kant, check de silkscreen.

[Ah!buis]

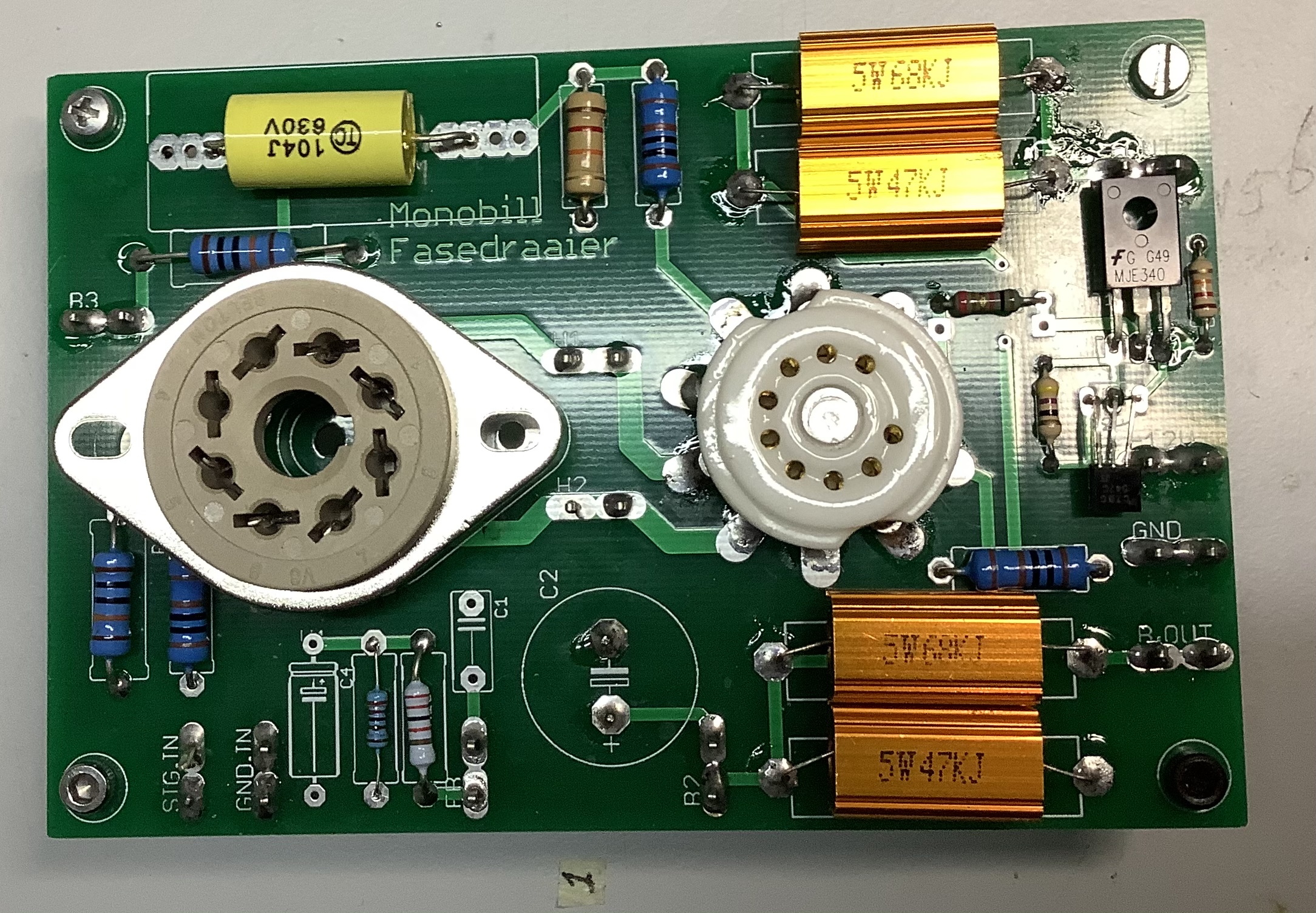

Hier zitten de voeten wel aan de goeie kant.
De gloei zit ook goed voor de 6N6P.

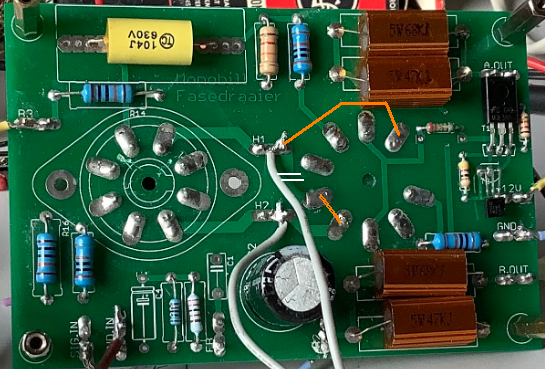

Maar als je er een ECC99 in wil moet het anders, zoals dit

Anne

[OpaBert]

Hier zitten de voeten wel aan de goeie kant.
De gloei zit ook goed voor de 6N6P.
Maar als je er een ECC99 in wil moet het anders, zoals dit gloei83.png Anne

Dankjewel Anne en Florick

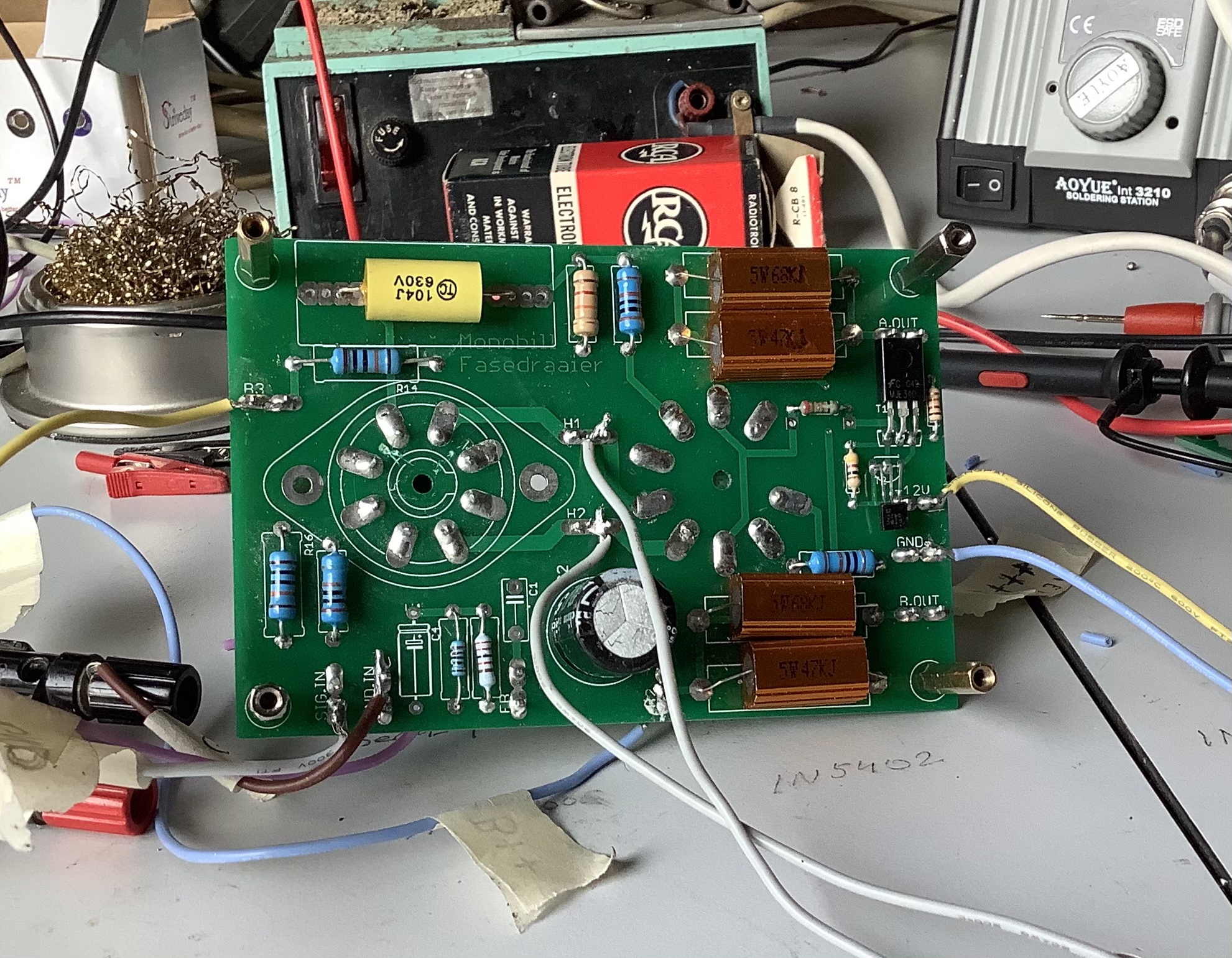

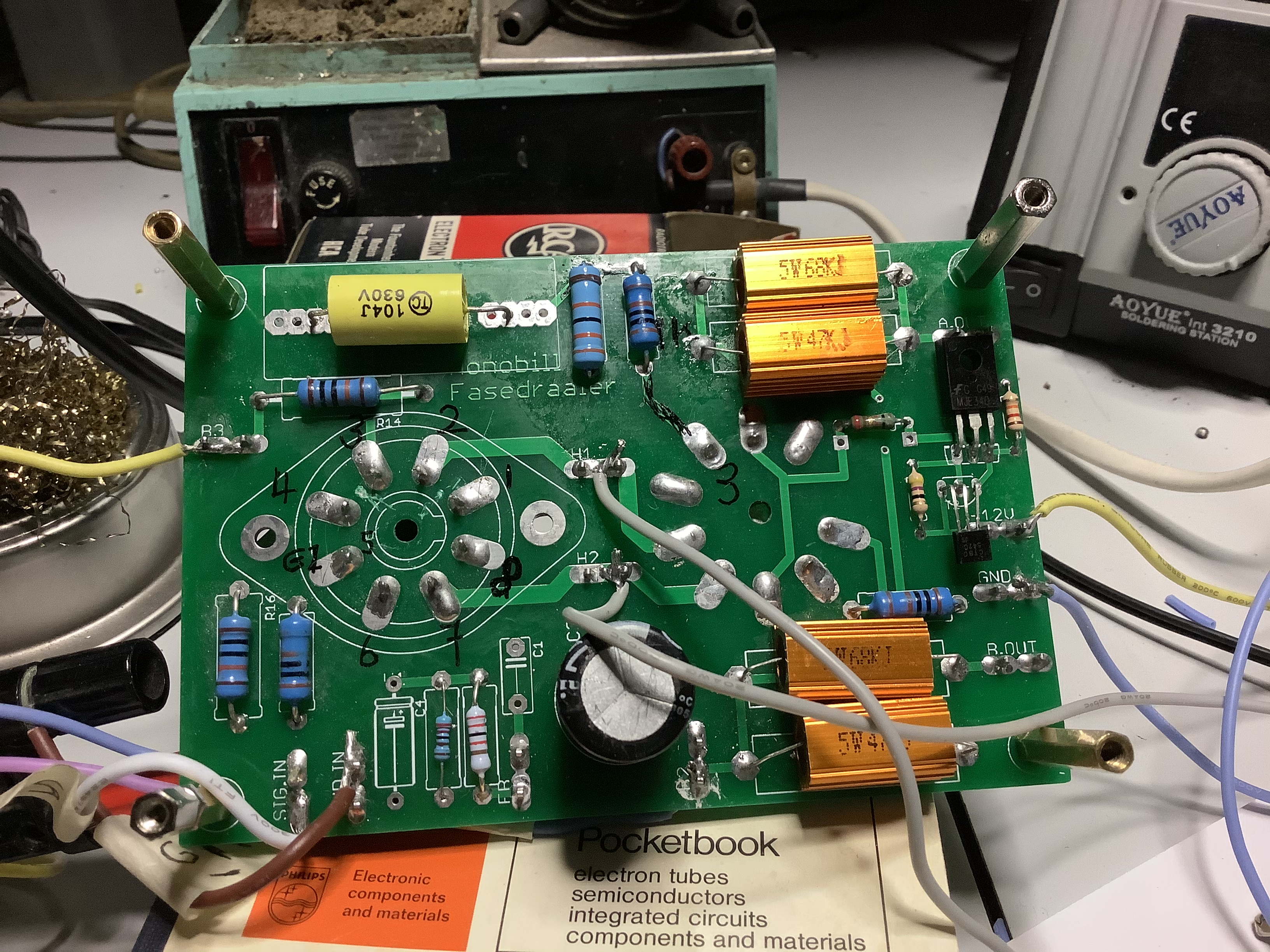

Anne ik heb dus de buizen zoals in de laatste foto waar Anne een paar lijntjes voor een ECC99 heeft getekend
Maar er zit een 6N6P in hoor
Helaas Ik krijg geen signaal uit de 6J5
Over de anode weerstand staat 1,5 volt DC dus er loopt wel wat stroom en 363 volt op de Anode t.o.v. Gnd
Ook op het stuurrooster staat een mooie sinus maar op C3 niks
Over de kathode weerstand staat geen spanning , maar dat begrijp ik niet , daar moet toch ook wat spanning staan
Zoals gewoonlijk snap ik het niet ! Misschien klopt de waarde kathode weerstand niet , morgen controleren
Heb al een andere 6J5 gepakt en er in maar het maakt geen verschil
Maar geen idee waarom niet

[OpaBert]

Ik denk dat ik de fout gevonden hebt
Of mn schema is abuis

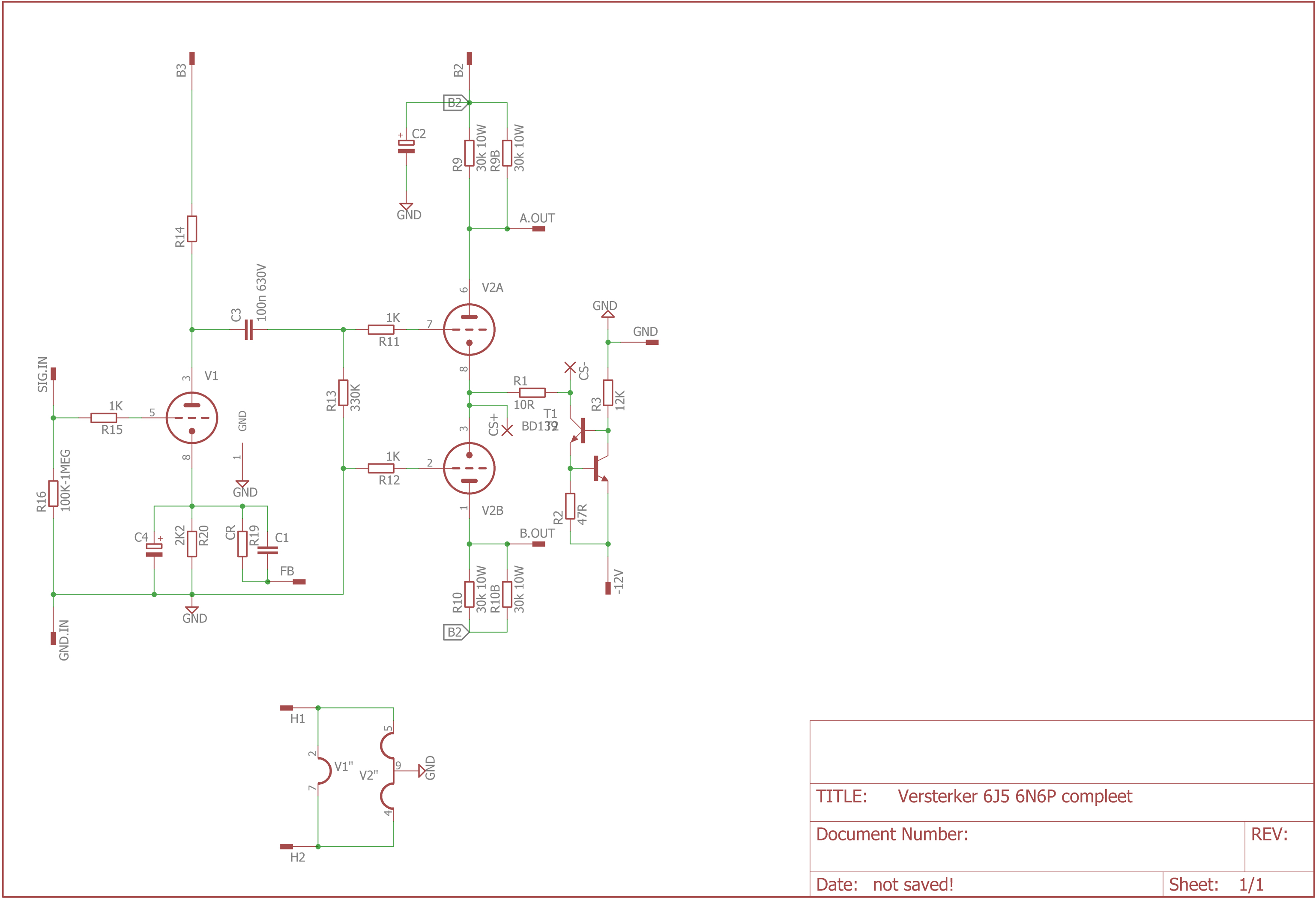

Volgens het schema moet de C3 via 1K aan stuurrooster van de 6N6P zitten die zit op buis pen 3 zijn volgens de Print
Volgens het schema is 3 de kathode en stuurrooster op buispen 2
Datasheet 6N6P erbij gezocht en dat klopt
Moet ik weer printplaten gaan zitten verzieken

[Ah!buis]

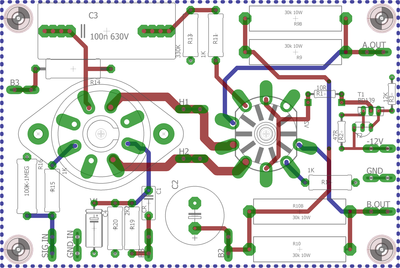

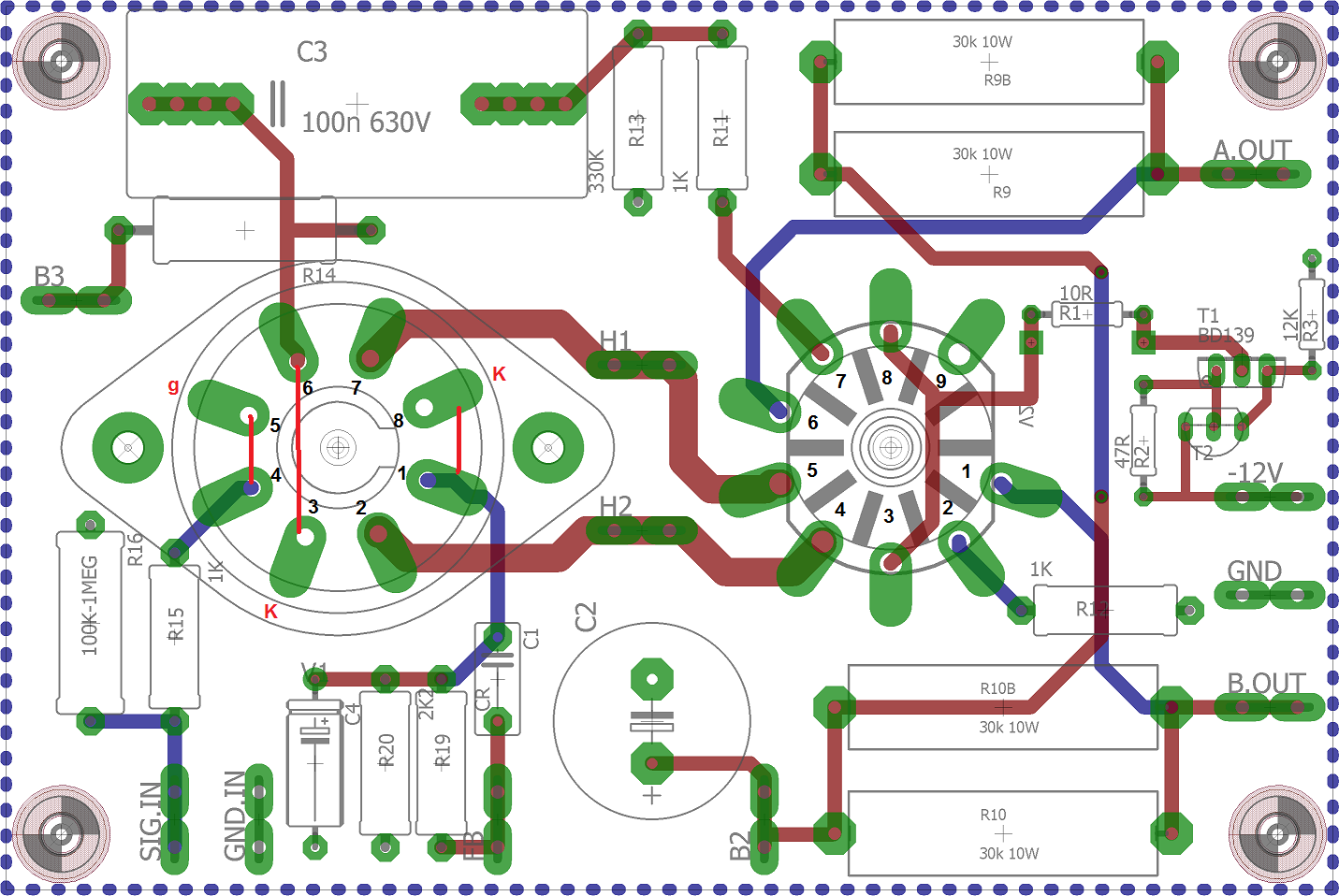

Even naar de print gekeken.Is wel duidelijk waarom het niet werkt maar wie heeft dat printje ontworpen

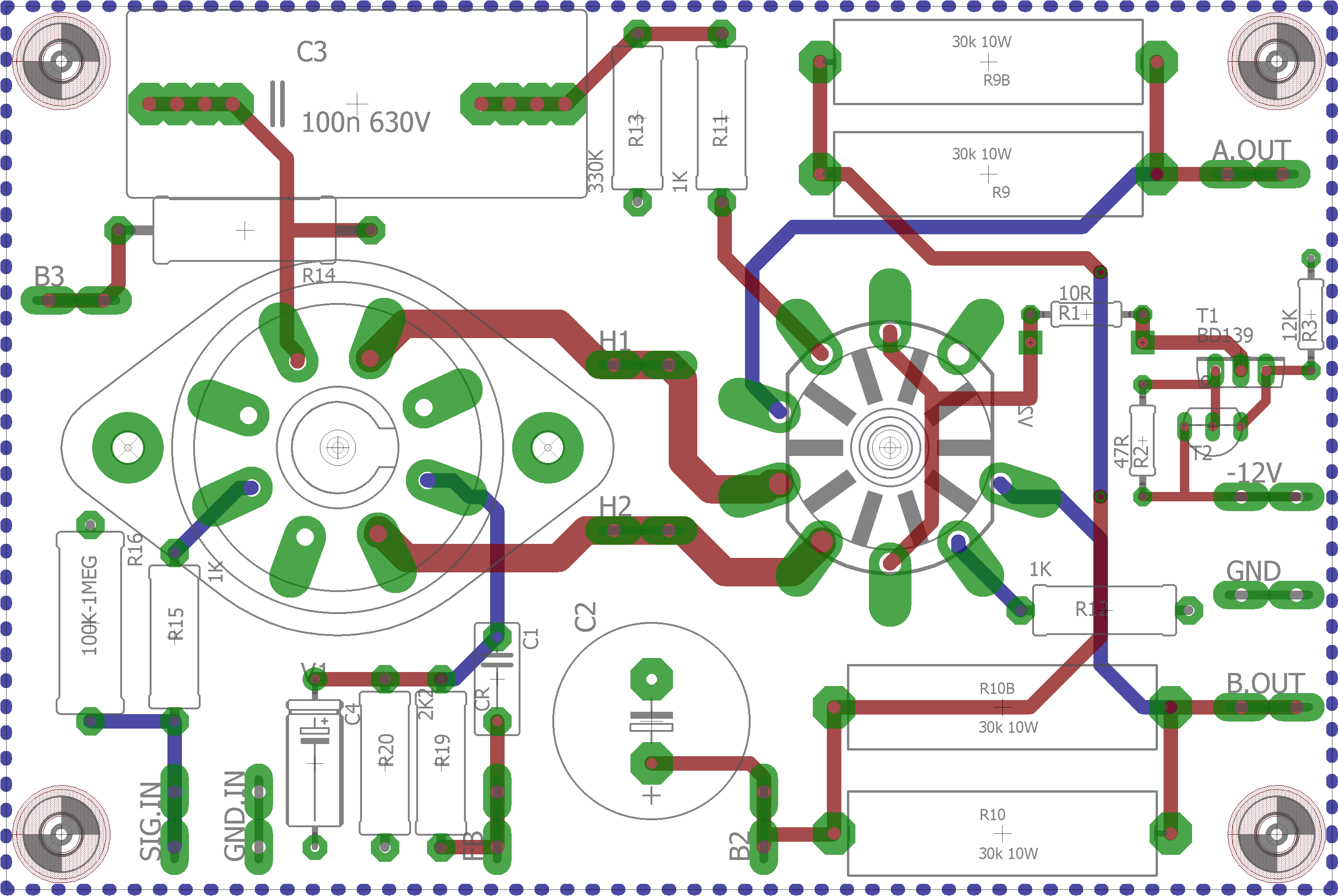

Het voetje voor de 6N6 zit wel goed maar,volgens de print, zou de 6J5 aan de andere kant moeten zitten
Gelukkig zijn de aansluitingen van de 6J5 symetrisch en zijn de niet gebruikte pootjes niet aangesloten.Nu kun je doorverbindingen maken 1 aan 8, 3 aan 6 en 4 aan 5.
Anne

[OpaBert]

Hoi Anne
Ik heb een reactie geplaatst, maar die staat niet
De print is ontworpen door een forum lid tegen vergording
Hij maakt het in orde , dus stop er even mee tot de nieuwe printen binnen komen
Deze versterker moet mijn Beste versterker worden , maar zo gaat dat niet
Dus ik ga maar even opruimen en misschien aan de boven plaat werken
Maar ik moet even een stapje terug doen , het schoonmaken in huis is ff te veel geweest
Mischien morgen

[OpaBert]

Het wachten duurt lang

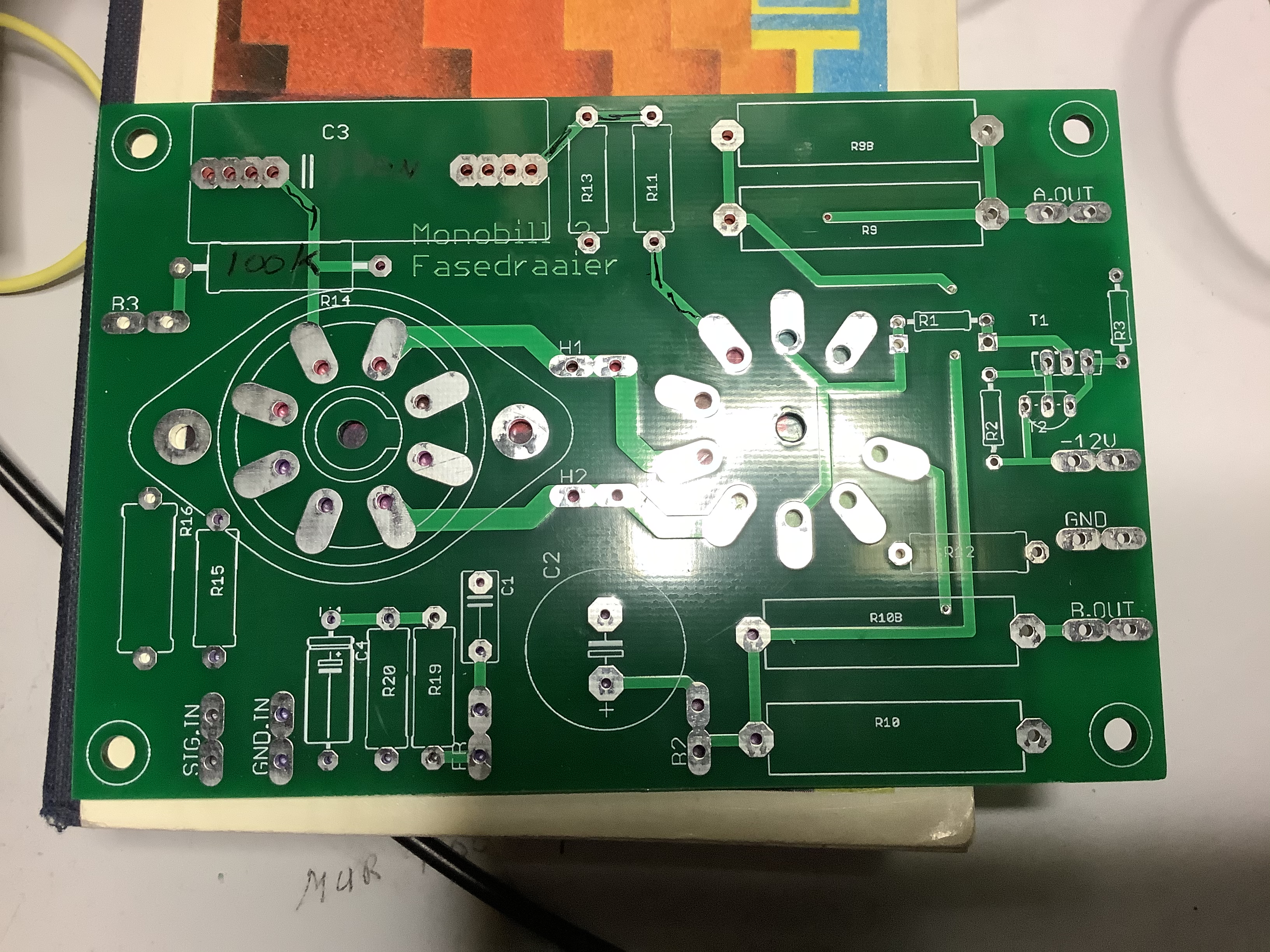

Ondertussen beetje aan het schuiven met de printjes welke ik voorzien heb van wat figuurtjes zodat het herkenbaar is
Maar ik durf nog geen gaten te boren
Straks zitten de buisvoeten iets verder uit elkaar of dichter en heb ik weer een hoop materiaal verkloot
Maar het wachten valt me zwaar , heb toch al zoveel geduld

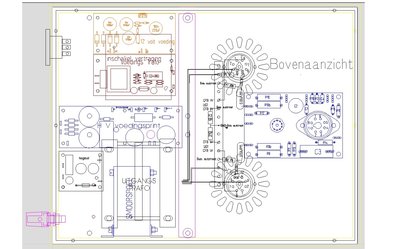

Er staat bovenaanzicht maar dat klopt niet helemaal dat is alleen voor de 2 KT88
Voor de rest is het ook niet van belang Dat wordt op de print gedaan

[OpaBert]

De Kop is eraf

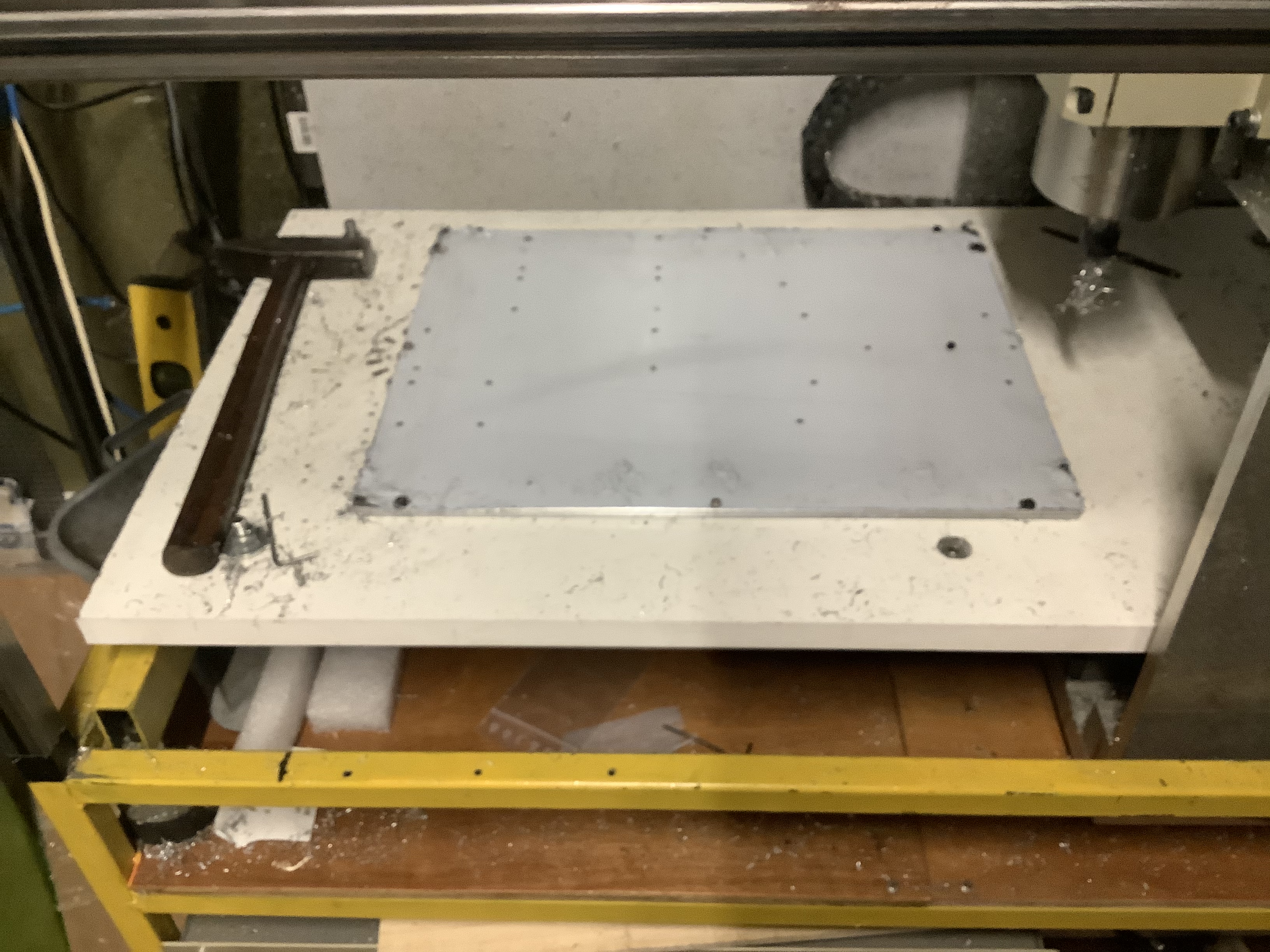

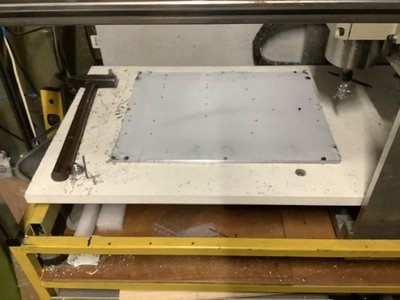

Lift opgespannen op de tafel , de eerste gaten voor printen bevestiging en center gaten buizen zitten er in

[democles]

Het gaat verder,mooi Bert.
Ben zelf nog bezig met wat printjes maken voor Bob.
Als dat klaar is kan ik ook weer verder,mijn plaatwerk is eindelijk binnen

[peterl]

Bert, ik zit nog eens naar jouw tafel van de freesbank te kijken, kan je in de bovenplaat geen gaatjes boren en er onder een opvangbak maken?
Dan kan je constante koeling aan de freeskop bevestigen en die op de frees richten met een flex stukje?

[Ah!buis]

De Kop is eraf
Lift opgespannen op de tafel , de eerste gaten voor printen bevestiging en center gaten buizen zitten er in

Bij een lift moet je je kop wel binnenboord houden anders gaat ie eraf
Anne

[OpaBert]

Bert, ik zit nog eens naar jouw tafel van de freesbank te kijken, kan je in de bovenplaat geen gaatjes boren en er onder een opvangbak maken?
Dan kan je constante koeling aan de freeskop bevestigen en die op de frees richten met een flex stukje?

Nee daar zitten mn Rails met kogelomloop wagentjes Ze zitten daar nu weg van de rommel

[peterl]

Bert, ik zit nog eens naar jouw tafel van de freesbank te kijken, kan je in de bovenplaat geen gaatjes boren en er onder een opvangbak maken?
Dan kan je constante koeling aan de freeskop bevestigen en die op de frees richten met een flex stukje?

Nee daar zitten mn Rails met kogelomloop wagentjes Ze zitten daar nu weg van de rommel

Jammer, dan is de enige mogelijkheid een grote stalen bak laten maken waar het geheel in komt te staan, en rondom de plaat een randje te maken aan de onderzijde zodat de vloeistof niet in de lagers loopt.

[OpaBert]

De Kop is eraf
Lift opgespannen op de tafel , de eerste gaten voor printen bevestiging en center gaten buizen zitten er in

Bij een lift moet je je kop wel binnenboord houden anders gaat ie eraf
Anne

Edit
Licht opgespannen op tafel

[peterl]

De Kop is eraf
Lift opgespannen op de tafel , de eerste gaten voor printen bevestiging en center gaten buizen zitten er in

Bij een lift moet je je kop wel binnenboord houden anders gaat ie eraf
Anne

Edit
Licht opgespannen op tafel

Led licht of halogeen licht Bert

[OpaBert]

Bij een lift moet je je kop wel binnenboord houden anders gaat ie eraf
Anne

Edit
Licht opgespannen op tafel

Led licht of halogeen licht Bert

Was een inkoppertje
Met 2 voeten

[Spoc]

Het gaat verder,mooi Bert.
Ben zelf nog bezig met wat printjes maken voor Bob.
Als dat klaar is kan ik ook weer verder,mijn plaatwerk is eindelijk binnen

Klinkt goed, bouwen we gedrieën weer wat verder aan al dat moois
