Universele voeding Buizenversterker

[V4lve Lover]

Dit is met aansluitingen voor de schakelaar,

Ik kan in principe wel 160x100mm etsen, maar dan zou ik de etsbak uit de opslag moeten halen.

160x100mm is niet zo heel duur bij JLC, maar het is begrijpelijk als je eerst een testprint zou willen maken.

Gr,
Florick

[OpaBert]

Dit is met aansluitingen voor de schakelaar,

Ik kan in principe wel 160x100mm etsen, maar dan zou ik de etsbak uit de opslag moeten halen.

160x100mm is niet zo heel duur bij JLC, maar het is begrijpelijk als je eerst een testprint zou willen maken.

Gr,
Florick

Het hele systeem is in principe getest Florick op de test print hier
Als ik het goed snap is het telkens een mosfet er bij schakelen met de 3 standen switch
Kan er ook nog de Potmeter bij Anne ! Of gaat het dan verkeerd omdat de terugvouw niet meer werkt ?
Even Antw Anne afwachten wat dat betreft
Heb liever iets wat niet kapot gaat en ook leuk voor andere buizen freaks
Als we zeker zijn dat er geen tekenfouten in zitten kunnen we gewoon de print laten maken
Vragen of Anne er naar wilt kijken Die is scherper als ik in ieder geval

Ziet er Super uit
Zit al te popelen hier om het te bestukken en testen van m’n projectjes hier zonder rookwolken en knallen
Dat laatste is niet zo erg
Maar een rokende selelenium brugcel in je slaapkamer
Dan ga je ook met dit weer liever buiten liggen
Een keer gehad toen ik 13 of 14 was
Wat een stank en nog een paar stevige oorvijgen erbij gekregen en schop onder m’n kont
Zodat ik niet wist hoe ik moest liggen snachts
Maar nooit meer een kapot gemaakt

[Ah!buis]

d12 zou ik nog even naar kijken,

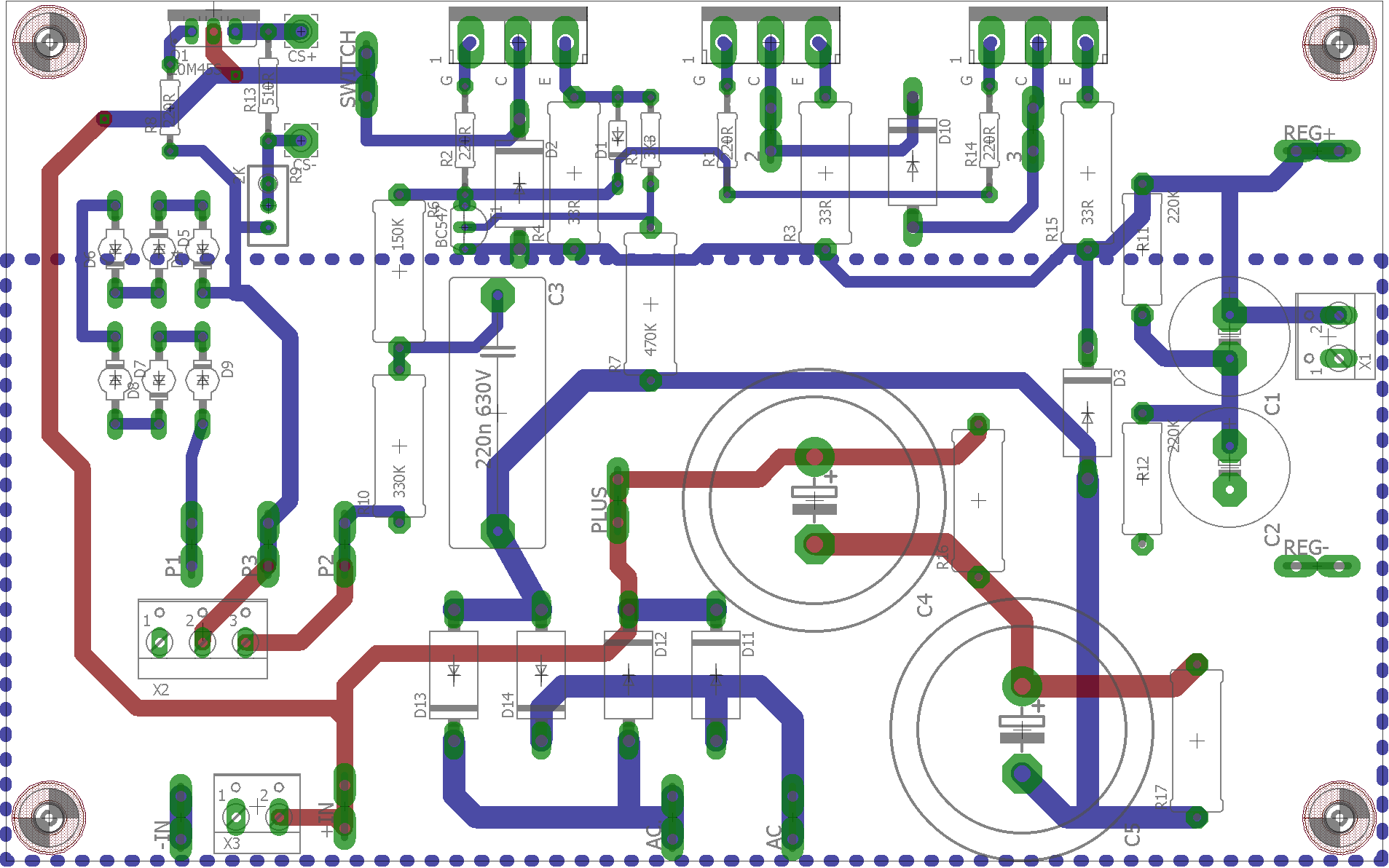

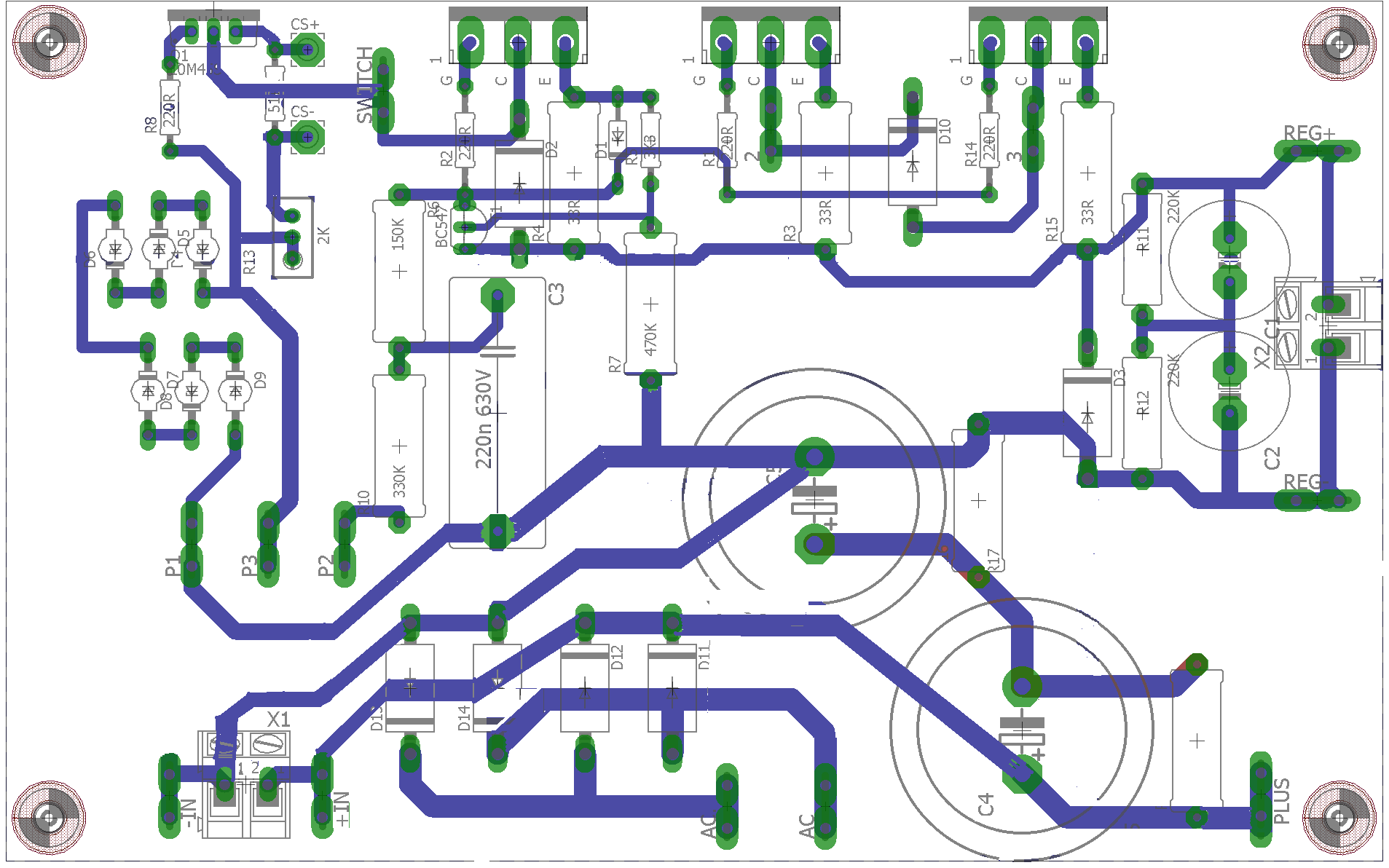

Ik heb het ontwerp aangepast, de print is nu groter, 160x100mm en ik heb er printkroonstenen bijgezet.

Print V2.0.png

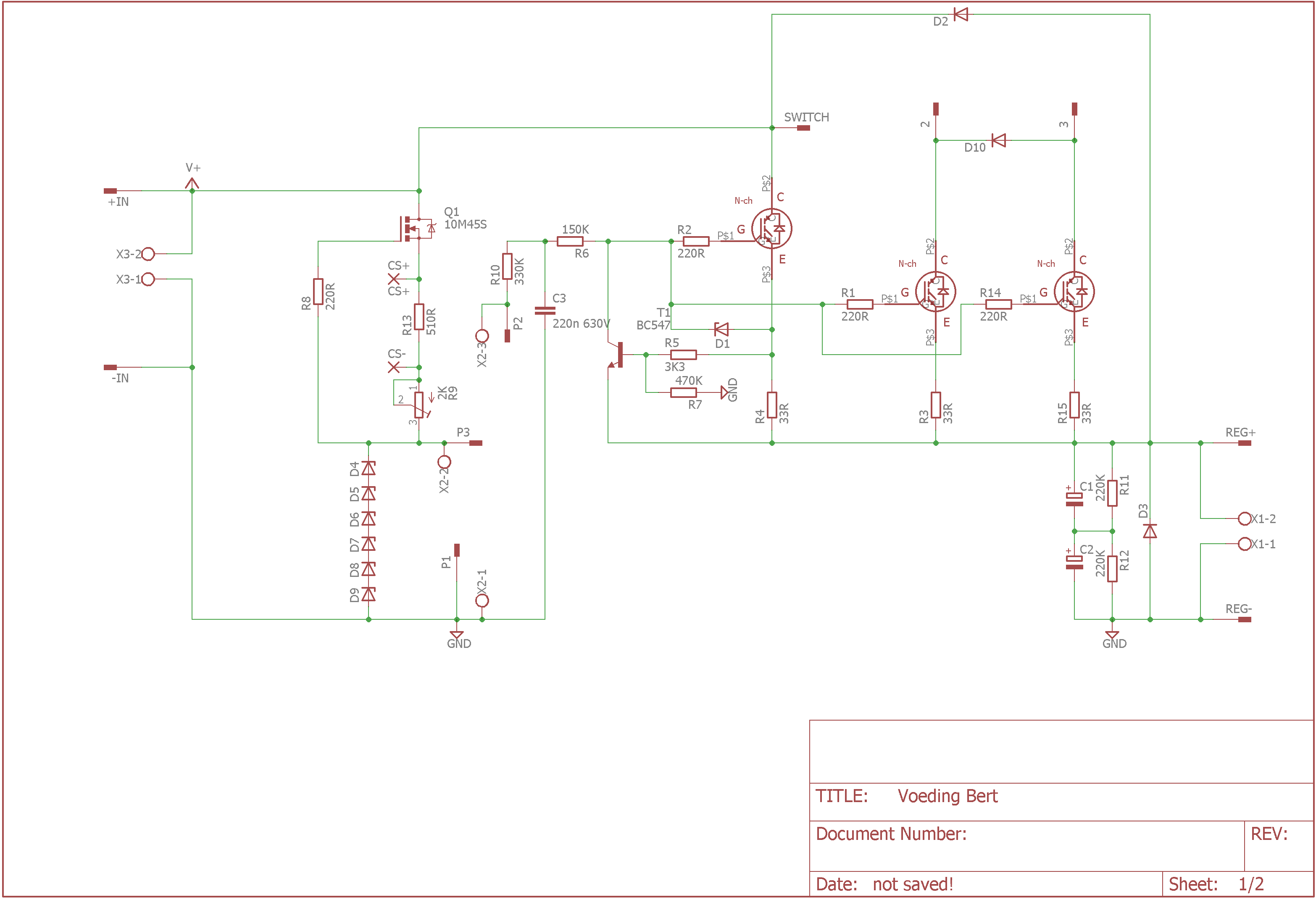

Schema V2.0.png

Florick

Even de foutjes uit 't schema
Anne

[Ah!buis]

Ik denk dat een heel goed idee is Anne
Maar is 300 mA niet teveel is dat niet te veel 100 mA per Fet ?
In die dummy gingen ze met twee stuks en 200 mA kapot

Dat is wel bij 500V uit !
Als de gelijkgerichte spanning dan (bij 100mA) nog 570V is blijft er maar 70V voor de fet over, heel anders dan bij zo'n ballast schakeling.
Anne

[Ah!buis]

Als ik het goed snap is het telkens een mosfet er bij schakelen met de 3 standen switch
Kan er ook nog de Potmeter bij Anne ! Of gaat het dan verkeerd omdat de terugvouw niet meer werkt ?

Hadden we 't al over, hoe meer je de 470k vergroot hoe kleiner de stroom maar ook hoe minder terugvouw.

Maar een rokende selelenium brugcel in je slaapkamer
Dan ga je ook met dit weer liever buiten liggen
Een keer gehad toen ik 13 of 14 was
Wat een stank en nog een paar stevige oorvijgen erbij gekregen en schop onder m’n kont
Zodat ik niet wist hoe ik moest liggen snachts
Maar nooit meer een kapot gemaakt

Da's niet zo moeilijk, je ziet ze nergens meer gebruikt
Zaten vroeger overal, acculaders, parlofoonvoeding, tv van die aan een stang geregen vierkante schijven.Later in een plat alu doosje voor radio/versterkers, was wel handig ipv gelijkricht buis, zolang ze heel bleven
Anne

[V4lve Lover]

Ik zal even dat deel bij de schakelaar aanpassen, Ik had zo snel niet door wat je met die diode van plan was.

De 10M45S werkt iets anders dan de door jullie gebruikte P Fet, Die 220R is de gateweerstand en dat 2K potje stel je de stroom mee in.

Ik heb daarvoor gekozen omdat die ook op het koelprofiel geschroefd kan worden, IPV een groot kopervlak op de print om een TO263 te koelen. Ik heb er een paar naar Bert gestuurd.

De maximum spanning van die stroomregelaar is 450V maar dat ziet deze in deze schakeling nooit tenzij alle zeners in kortsluiting staan.

Ik zal de waarde van dat weerstandje even naar 510R veranderen. Dan staat het IIG goed op de print.

[Ah!buis]

Ik zal even dat deel bij de schakelaar aanpassen, Ik had zo snel niet door wat je met die diode van plan was.

Zonder die diode heb je een ingewikkelder schakelaar nodig.Bij stand 2 mag 3 niet mee doen, bij stand 3 moet 2 er wel bij.

De 10M45S werkt iets anders dan de door jullie gebruikte P Fet, Die 220R is de gateweerstand en dat 2K potje stel je de stroom mee in.

De stopweerstand (220) dadelijk na de potmeter is link, als je de potm naar een te kleine waarde draait wordt de stroom veel te groot.Daarom de aansluiten na de meetweerstand (510).

Ik heb daarvoor gekozen omdat die ook op het koelprofiel geschroefd kan worden, IPV een groot kopervlak op de print om een TO263 te koelen.

Koelen is niet echt nodig (wel voor de DN3765, heeft zelf weinig opp).Met zo'n 70V bij 2mA = 140mW.
Anne

[OpaBert]

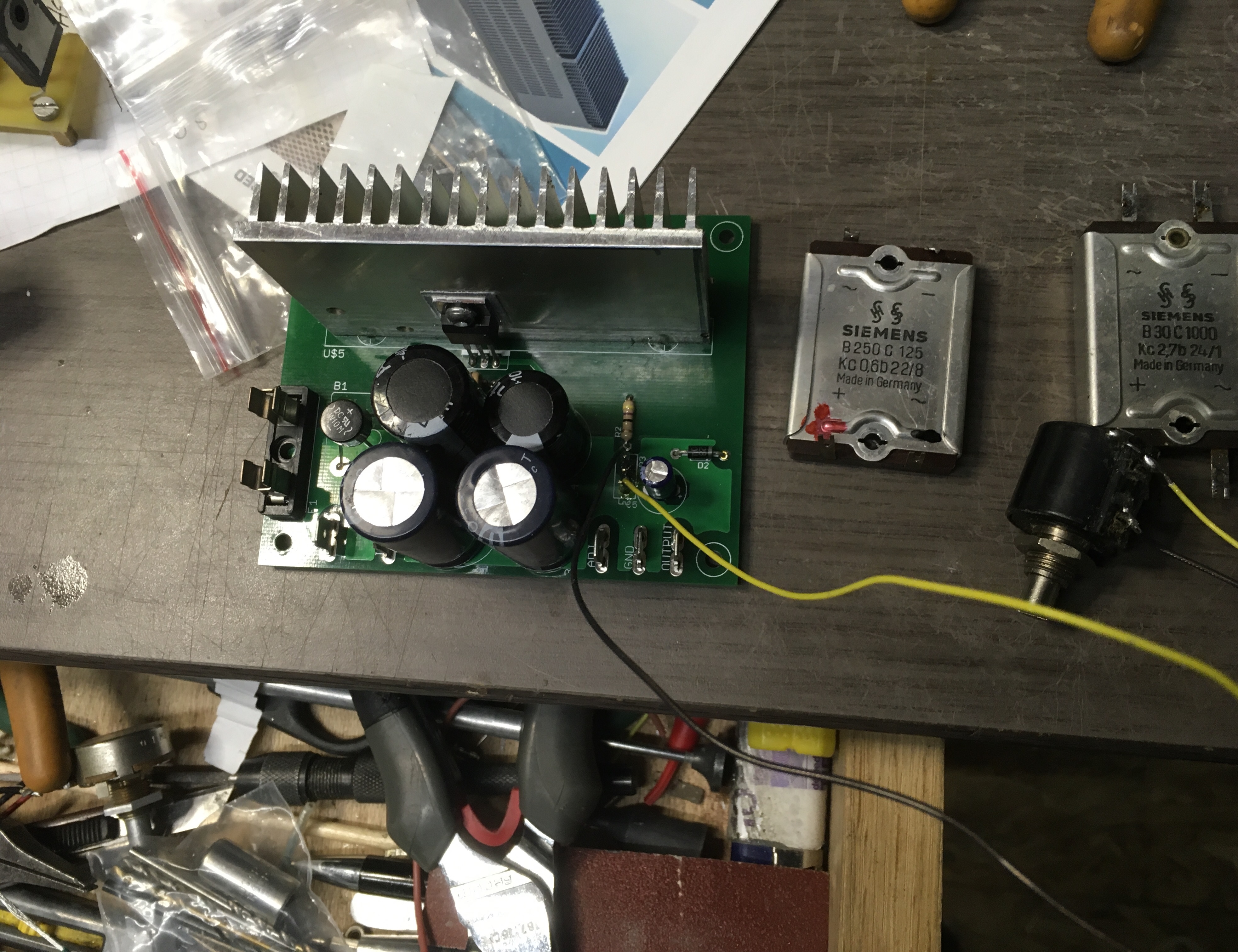

Printje negatief met de tl783 is af
En ook de selenium bruggelijkrichter gevonden
Nostalgie

[V4lve Lover]

Ik ben voorzichtig weer verdergegaan aan de print,

Er was nog ruimte op het board van 160x100mm dus ik heb twee voedingelco's toegevoegd, en ook een brug van 4 stuks BY2000 diodes.

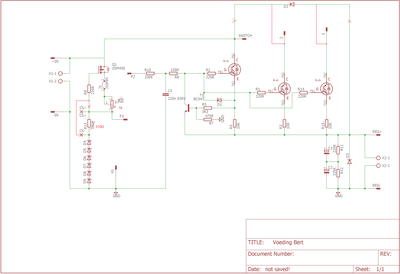

Ook het schema is aangepast met de opmerkingen van Anne.

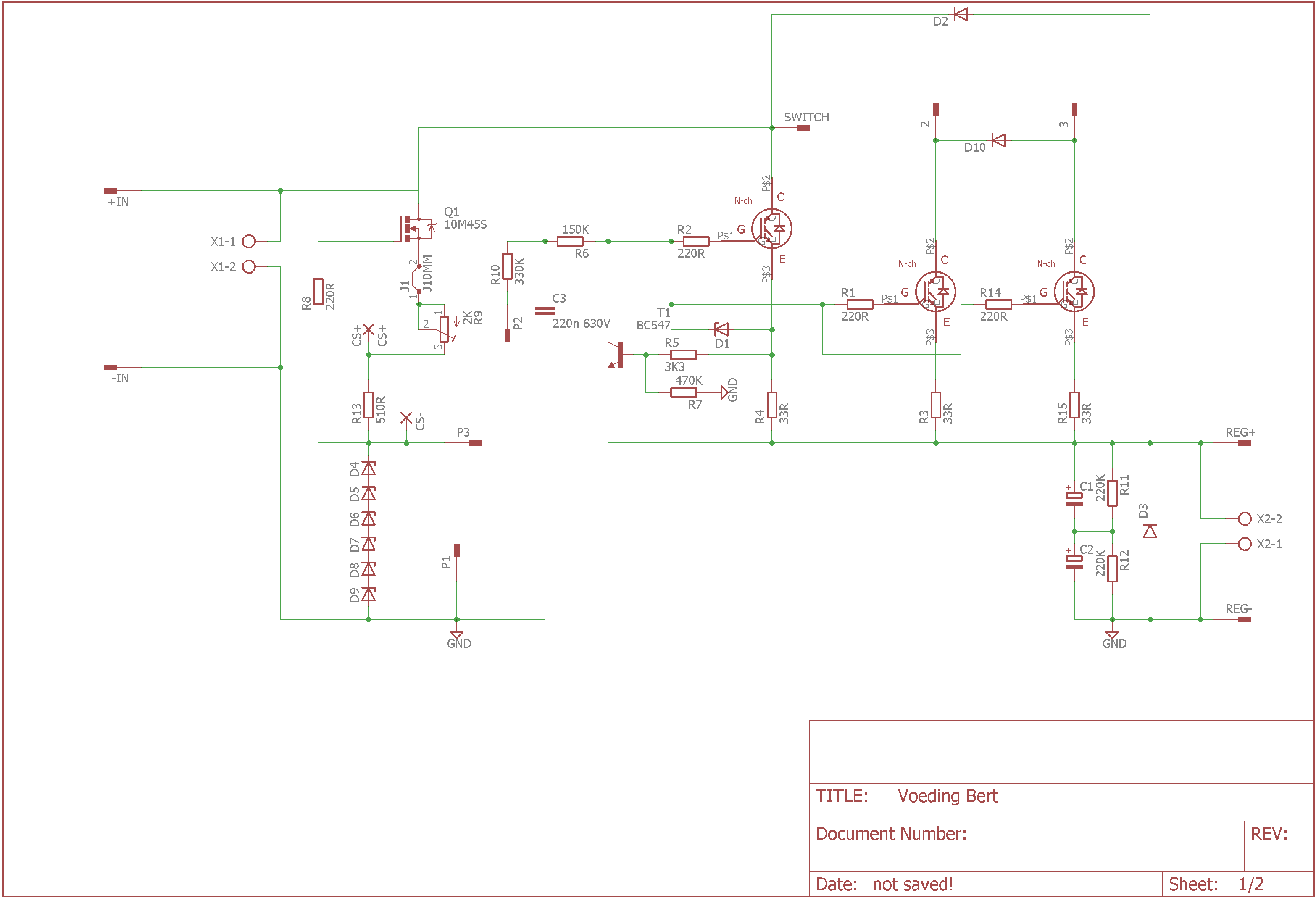

Schema

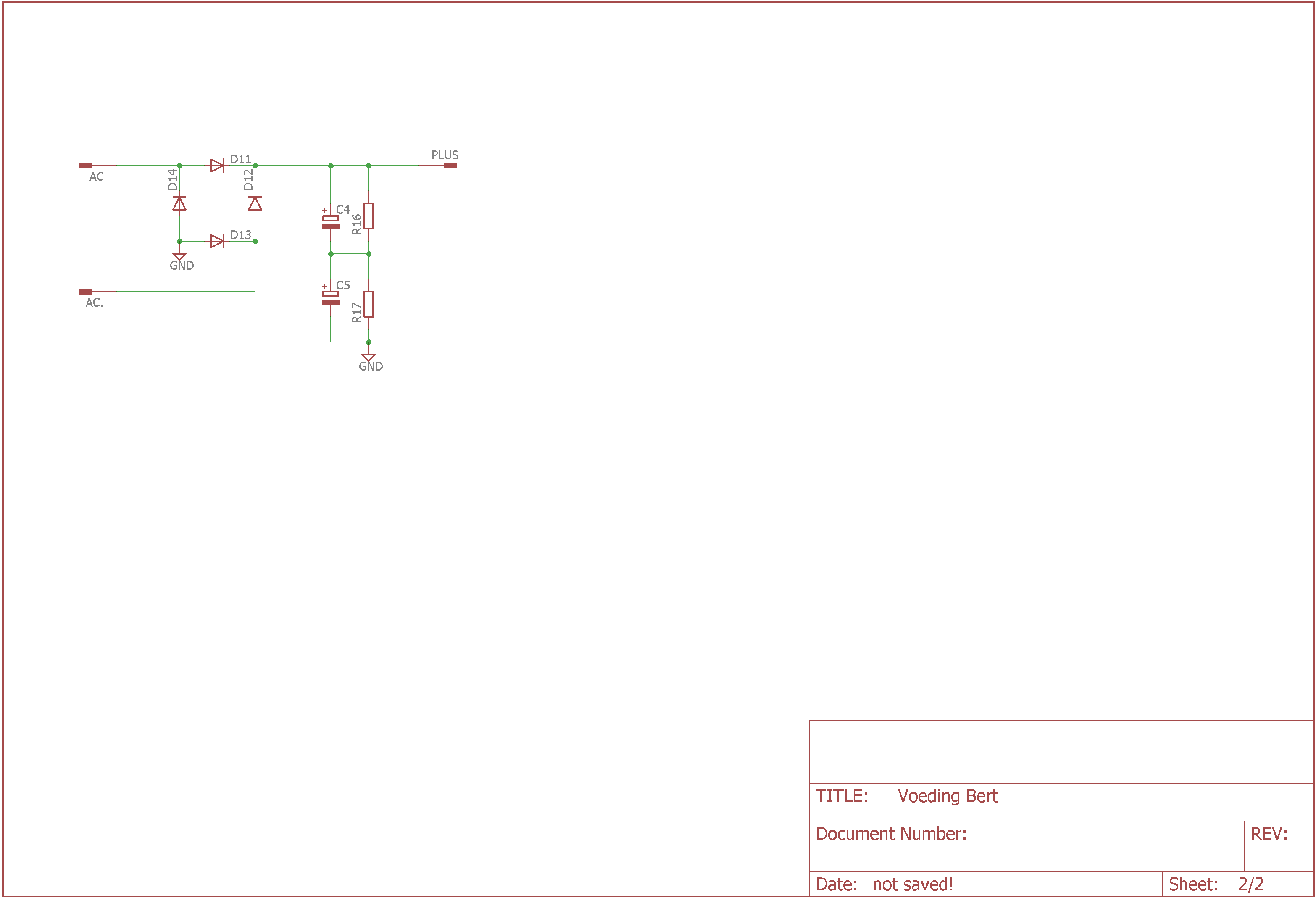

Toegevoegde gelijkrichting

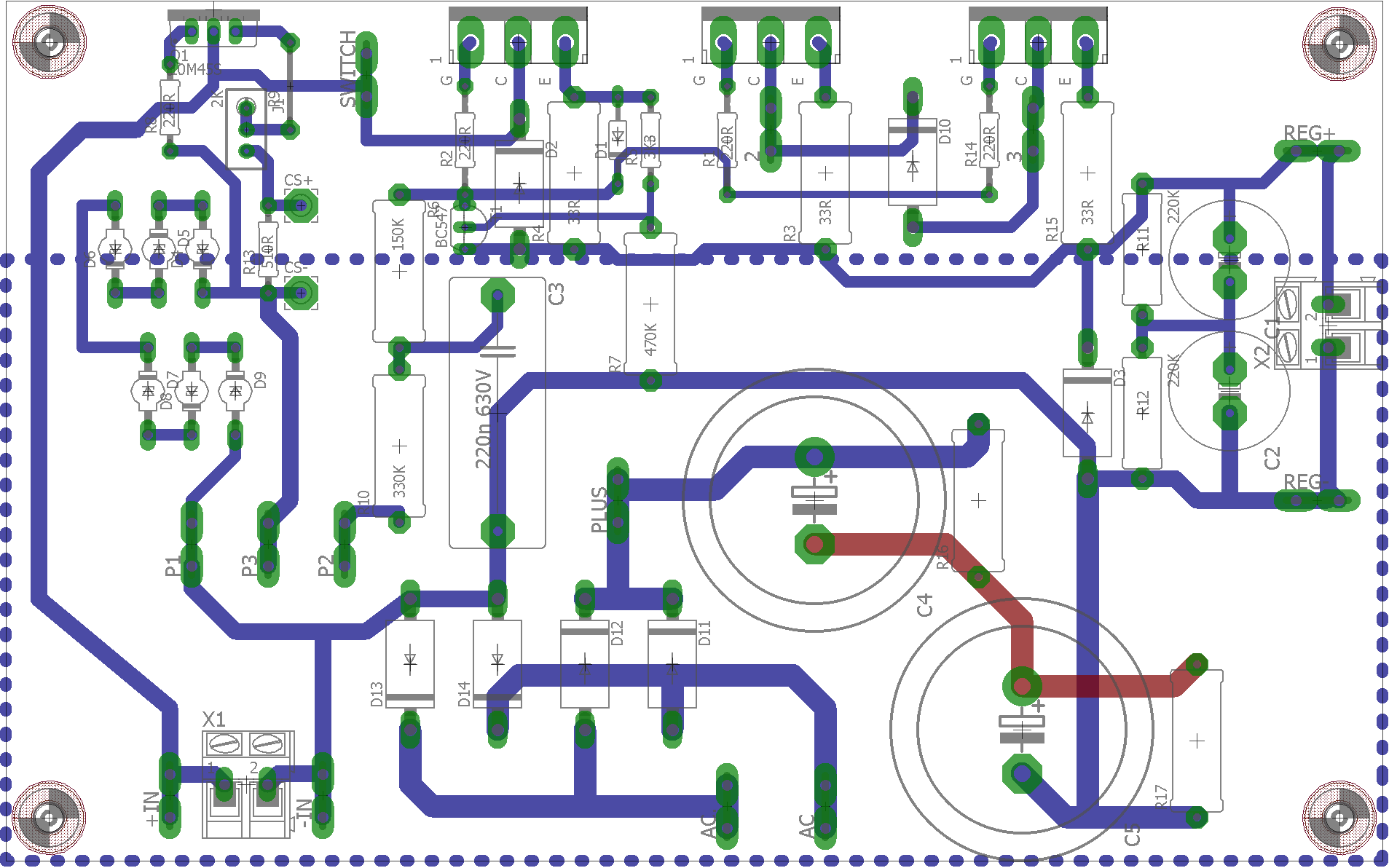

Board

Board met koper

Gr,
Florick

[OpaBert]

Florick wat is de diameter van de elco,s ?

[V4lve Lover]

30mm Snap-In

Daar heb ik er wel twee van voor je liggen.

Gr,
Florick

[OpaBert]

Print voor negatief met de TL783 getest
Met 66 volt wissel in en de spanning DC uit is regelbaar tussen 1,8 V en 85,6 volt
Belast met 10 mA geen mV zakt het in elkaar
Dus
Maar een paar dingen snap ik niet
Er zit 3 Fastons Adj gnd en out aan de voorzijde rechts
Wellicht weet je nog wat daar mee de bedoeling was ?
de instel Potmeter zit normaliter op de print
Waarom nog een adj extra bij uitgangspanning Florick?
Visite

[OpaBert]

30mm Snap-In

Daar heb ik er wel twee van voor je liggen.

Gr,
Florick

Ik en welke capaciteit en spanning ?
Ze staan in serie dus 400 volt ik heb wel een doos vol
Maar de visite komt

[V4lve Lover]

Hoi Bert, die ADJ- had ik er ook extra bij staan, maar ivm ruimtegebrek heb ik die weggehaald.

Normaliter moet je de ADJ- toch zo dicht mogelijk bij de belasting aansluiten, dus dat vond ik bij het ontwerp geen bezwaar. De AJD pin was iets wat ik er nog even opgezet heb mocht je het printje regelbaar willen maken.

Het instelpotmetertje is voor wanneer de print gebruikt wordt om bijvoorbeeld 6.3VDC voor gloeidraden te regelen, dan stel je dat een keer in en hoef je het nooit meer opnieuw in te stellen.

De 30mm Caps, daar kan je in principe alles kwijt, ik zou alleen rond de 330-470uF 400VDC gaan zitten voor goede filtering, omdat de caps in serie staan wordt de capaciteit immers gehalveerd.

[Ah!buis]

Nog watmet dat printje gespeeld.Onder andere wegens het steeds terugkomend gedoe met de verbindingen gelijkrichter naar eerste elco.
Van gelijkrichter naar elco dan vanuit de elco naar de verbruikers.
Met verwisselen 2k pot en 510Ω weerstand (volgorde maakt niet uit) verdwijnt de draadbrug.
D2 is nergens goed voor, zou er uit mogen.
Anne

[OpaBert]

Ik zal ook een duit in het zakje doen
Als D3 wat mag zakken dan kan het naar rechts richting R17
Dan is er wat meer ruimte de kroonsteen
R1 + C1 en R2 + C2 die kunnen dan iets meer naar binnen en is er wat meer ruimte

[V4lve Lover]

Hoi Anne, niet iedere FET of IGBT heeft een parasitaire diode, je kan daar altijd nog een transzorb plaatsen.

Ik heb andere footprints voor de printconnectoren genomen.

Met het tekenen van de elco's had ik eigenlijk al de beslissing gemaakt de print dubbelzijdig uit te voeren. qua prijs maakt dat niks uit.

Hier de aangepaste print en het schema, de brugcel hangt nu aan de elco's en de plus van de voeding, Ik heb een aantal traces naar de bovenzijde verplaatst.

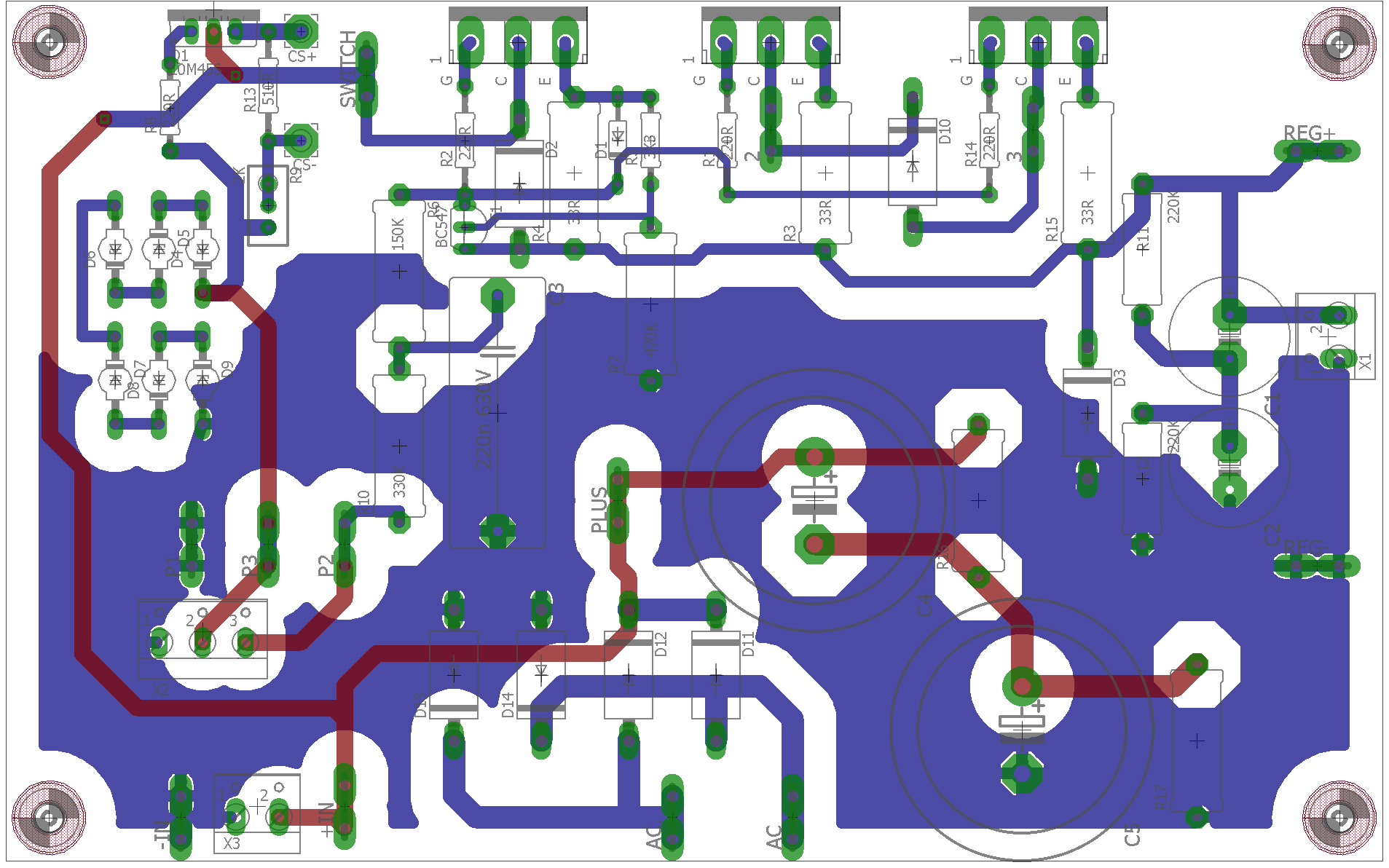

De gestippelde lijn geeft een GND polygon aan, als ik Ratsnest typ dan vult deze de onderzijde van de print op met een GND Plane.

De diodes zal je een paar mm boven de print moeten monteren ivm die rode trace.

Gndplane

Ik bestel een zakje Faston connectoren voor je bert, ik vind dat veel betrouwbaarder dan printkroonsteentjes.

Gr,
Florick

[democles]

Ik bestel een zakje Faston connectoren voor je bert, ik vind dat veel betrouwbaarder dan printkroonsteentjes.

Toch nog iemand die het met me eens is

[OpaBert]

Ik bestel een zakje Faston connectoren voor je bert, ik vind dat veel betrouwbaarder dan printkroonsteentjes.

Toch nog iemand die het met me eens is

Ik gooi nergens mee hoor
Maar ik vind het zo grof voor een paar mA hooguit 250 mA
Die fastoncontacten zijn voor 16 of 20 Amp
En als ik adereind hulsjes gebruikt is het ook goed
Tot nu toe geen probleem mee gehad Ook niet met fastons
Voor het negatief gebruik ik wel fastons Daar wil geen trammelant mee
Als het negatief weg valt staan ineens de buizen witheet
Nou kennen ze wel wat hebben maar liever niet

[Ah!buis]

Ik bestel een zakje Faston connectoren voor je bert, ik vind dat veel betrouwbaarder dan printkroonsteentjes.

Toch nog iemand die het met me eens is

Maar daarom hoeven 't niet van die lompe dingen te zijn Kan best wat kleiner

Anne

[OpaBert]

Ik bestel een zakje Faston connectoren voor je bert, ik vind dat veel betrouwbaarder dan printkroonsteentjes.

Toch nog iemand die het met me eens is

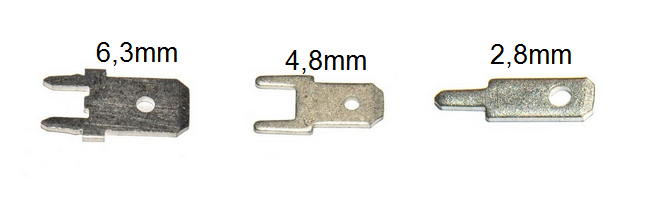

Maar daarom hoeven 't niet van die lompe dingen te zijn Kan best wat kleiner Vlakstekkers.png Anne

En ook iemand die er hetzelfde over denkt als ik
Het is ook zo te doen dat zowel printkroonstenen passen als Fastons?
Maar dan wel de kleinere fastons ik meen dat die 3 mm breed zijn
Er hoeft ook geen 2,5mm² aan het meeste wat er aan komt is minder dan 0,75mm²
Die 3 mm brede Fastons zijn ook degelijk
Vanavond viel m’n acculader uit een smps uit 1985 13,8 volt 30Amp geen schema van
Hup paar condensator eruit en de rest in de Kliko
Maar 3 mm brede fastons heb je daar footprint van Florick?

[democles]

Op de print staan 6 zeners in serie, Bert gebruikt er 7!

[OpaBert]

Toch nog iemand die het met me eens is

Maar daarom hoeven 't niet van die lompe dingen te zijn Kan best wat kleiner Vlakstekkers.png Anne

En ook iemand die er hetzelfde over denkt als ik Dankje Anne

Het is Toch ook zo te doen dat zowel printkroonstenen passen als die Fastons?
Maar dan wel de kleinere fastons ik meen dat die 4,8 mm breed zijn
Er hoeft ook geen 2,5mm² aan het meeste wat er aan komt is minder dan 0,75mm²
Die 4,8 mm brede Fastons zijn ook degelijk
Denk dat de footprint hetzelfde is

[Pjotr]

Het is Toch ook zo te doen dat zowel printkroonstenen passen als die Fastons?
Maar dan wel de kleinere fastons ik meen dat die 4,8 mm breed zijn
Er hoeft ook geen 2,5mm² aan het meeste wat er aan komt is minder dan 0,75mm²
Die 4,8 mm brede Fastons zijn ook degelijk
Denk dat de footprint hetzelfde is

Zal ik je een geheimpje verklappen? De footprint van de 4,8mm faston is precies hetzelfde als de footprint van de 6,3mm: Gat 1,3mm, steek 5mm! Ikzelf gebruik de 6,3mm voor veilige laagspanning en de 4,8mm voor HS en netspanning. De 4,8mm kunnen 20A continue aan met 2,5mm2 en de 6,3mm kunnen 38A met 4mm2 - 6 mm2. Nu nog bijpassende fets Bert Vergeet die 2,8mm, die zijn erg slap. Alleen geschikt om een draadje direct aan te solderen.

[OpaBert]

Het is Toch ook zo te doen dat zowel printkroonstenen passen als die Fastons?
Maar dan wel de kleinere fastons ik meen dat die 4,8 mm breed zijn
Er hoeft ook geen 2,5mm² aan het meeste wat er aan komt is minder dan 0,75mm²
Die 4,8 mm brede Fastons zijn ook degelijk
Denk dat de footprint hetzelfde is

Zal ik je een geheimpje verklappen? De footprint van de 4,8mm faston is precies hetzelfde als de footprint van de 6,3mm: Gat 1,3mm, steek 5mm! Ikzelf gebruik de 6,3mm voor veilige laagspanning en de 4,8mm voor HS en netspanning. De 4,8mm kunnen 20A continue aan met 2,5mm2 en de 6,3mm kunnen 38A met 4mm2 - 6 mm2. Nu nog bijpassende fets Bert Vergeet die 2,8mm, die zijn erg slap. Alleen geschikt om een draadje direct aan te solderen.

Dankje wel Peter.
4.8mm wordt het en het aantal Zeners mag ook 6 zijn
Dan wordt de waarde van de Zeners iets hoger denk dat de warmte over de Zeners mee valt met 2mA x 500/6 = 1/6 Watt
83 volt heb ik en 85 ook komt wel goed Peet
