6V6 preamp maar dan anders

[Ah!buis]

Zou het terugkoppel printje wel met SMD weerstanden kunnen doen en dan de ongebruikte printmassa aarden.

Altijd beter dan open ophangen.Hoewel, een afschermplaatje erachter gaat ook.
Waarom 18k+27k in serie ipv enkel 43k ?

Maar gaat de ruis dan niet verder omhoog,door die weerstandjes?
Had gelezen,minder ruis met grotere wattage weerstanden.

Misschien omdat de kleinere heter wordt ? Lijkt me niet van toepassing hier.
Anne

[democles]

Bedankt,Anne.

Zal er 43K in tekenen.

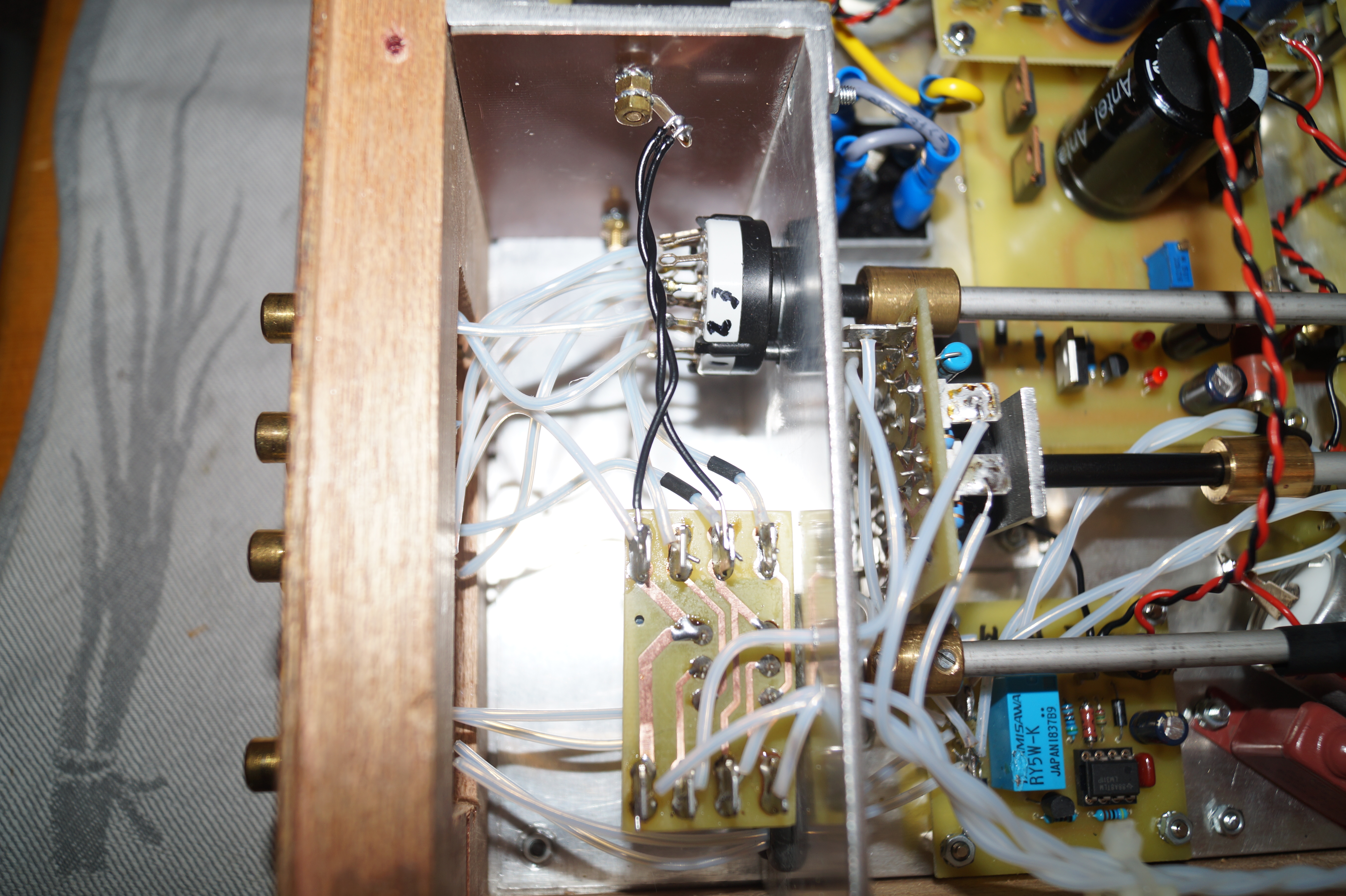

En dat van het plaatje er achter heb ik nu eigenlijk al een beetje,dus dacht ik dat het van andere dingen moet komen.

Gezien er niet veel in de buurt staat dat de omgeving instraalt,denk ik dat waarschijnlijk de ingangen te dicht tegen de uitgangen van de versterker zitten, op het printje met de ,,normale weerstanden,,

Of via de naast gelegen stangetjes komt wat binnen?
Ik zal het vernemen met een nieuw printje

Waarschijnlijk zal ik ook wat aan de hogere frequenties moeten compenseren,gezien meer tegenkoppeling het geluid minder helder maakt.

[Ah!buis]

Waarschijnlijk zal ik ook wat aan de hogere frequenties moeten compenseren,gezien meer tegenkoppeling het geluid minder helder maakt.

Meer tegenkoppelen maakt de doorlaatband juist breder, meer hoog.
Maar ook minder vervorming = minder hogere harmonischen, je mist de heldere hoge vervorming

En dat van het plaatje er achter heb ik nu eigenlijk al een beetje,dus dacht ik dat het van andere dingen moet komen.

Was dat plaatje wel geaard ?
Anne

[democles]

Aha weg vervorming

De achterkant zit bijna tegen het plaatwerk wat de volume pot en ingangen afschermt en waaraan de min van de ingangen zijn verbonden.

[OpaBert]

Mooi

[democles]

Nog even een paar dagen geluisterd naar de versterker op verschillende terugkoppel standen.

Ok,het geluid wordt minder vervormd,maar de gehele triode sound verdwijnt ook

Triode sound daar ging het om en daarvoor bouw je dit gebakje.

Dus de gehele terugkoppeling er uit gehaald en dat lucht op

De versterker is stil en bromloos

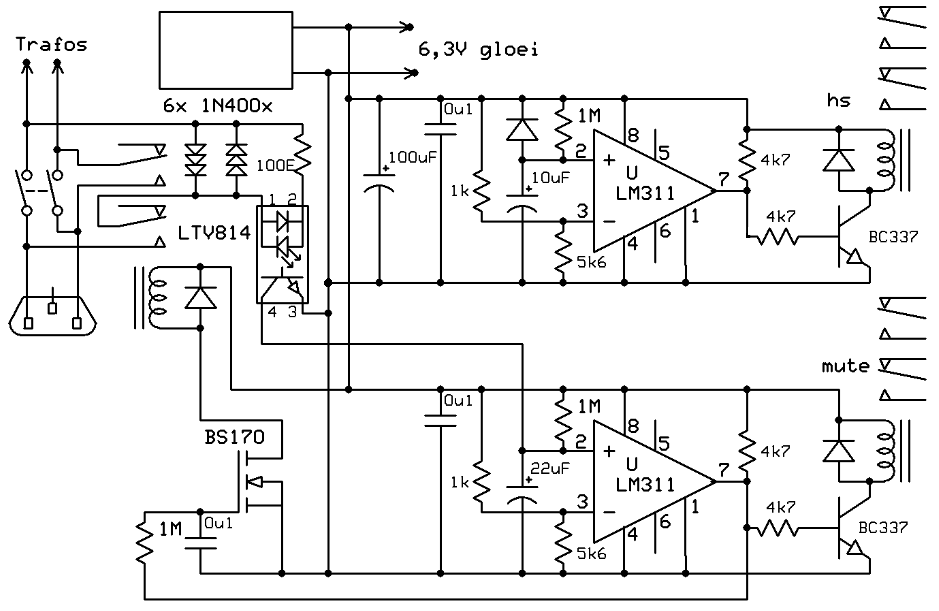

Was nu bezig met een bedenksel van Anne. (HS/ Mute vertraging met een schakeling ter voorkoming van een uitschakel klik)



Vraagje,Anne,zou dit ook werken op 5v i.p.v. 6,3v dc ?
En waarom die 2x3 diodes in serie?

[OpaBert]

Is dat misschien om genoeg spanning op die licht gevende diode te maken in die optocoupler Demo

[Ah!buis]

Vraagje,Anne,zou dit ook werken op 5v i.p.v. 6,3v dc ?
En waarom die 2x3 diodes in serie?

Zolang er genoeg is voor de relais, geen bezwaar.
Drie diodes voor een spanningsval van goeie 1,5V, twee maal want 't is wisselstroom.
De diodes staan over een schakelkontakt van de aan/uit.Zodra je uitschakeld gaat de boel niet echt uit.Langs één draad gaat de stroom verder door de diodes, de andere draad via een kontakt van het relais.
Stroom door de diodes = led in opto gaat aan en de transistor ontlaad de vetragings-C van de mute.
Mute schiet in gang en relais over aan/uit laat los, de boel schakeld nu echt uit met de mute aan.
Dus de mute wordt aktief nog voordat de versterker uitschakeldt, een vooruitziende mute, veel sneller kan niet zou ik zeggen.
Anne

[democles]

Bedankt Anne,

Dan nog een dingetje,

Eigenlijk is de gehele schakeling niet echt geschikt voor montage op 1 plek

Dingen als HS inschakeling en Mute liggen nogal een beetje uit elkaar in de versterker, kwa afstand, en dat is maar goed ook,moet er niet aan denken dat de Mute in de uitgangen naast de net antre ligt,dan was de versterker met grote waarschijnlijkheid niet stil van brom

Dus dat wordt de schakeling opdelen in 3 delen.
1: Alles wat bij de 230v net ligt.
2. De HS inschakelvertraging ,bij de trafo,s
3: De Mute schakeling bij de uitgangen ,na de eindcondensatoren.

De bijlage TraagUit.png is niet meer beschikbaar

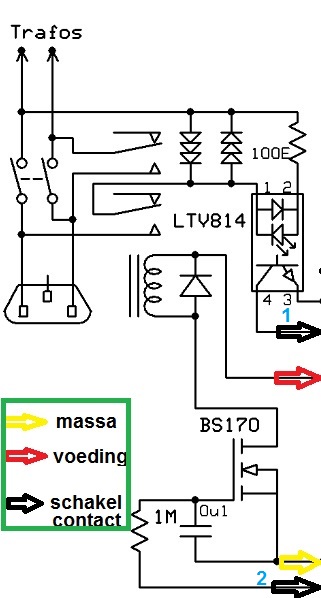

230v gebeuren

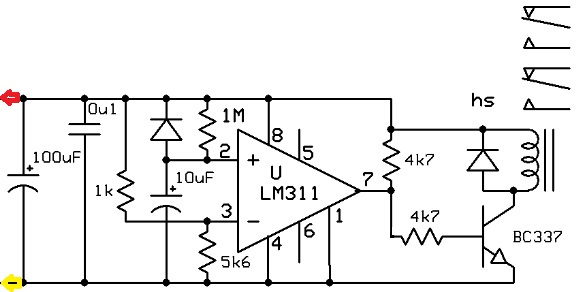

HS vertraging

Mute vertraging

[democles]

Ok,printjes ontwerpen

Die van het 230v gebeuren had ik al eens gemaakt.



Als het goed is heb ik hier ruimte voor in de kast.

De andere twee printjes werk ik nog aan.
Waaronder de HS vertraging,moet met 2x relais i.v.m. 2x trafo,s (dubbel mono opstelling).

[Ah!buis]

Als je bang bent voor brom hoef je toch maar enkel het mute-relais verderop te zetten.
Anne

[democles]

Ja had ik anders ook gedaan,alleen is de ruimte te beperkt om alles op 1 printje te zetten,dus vandaar de opdeling.
Zal het nog even goed opmeten.

[democles]

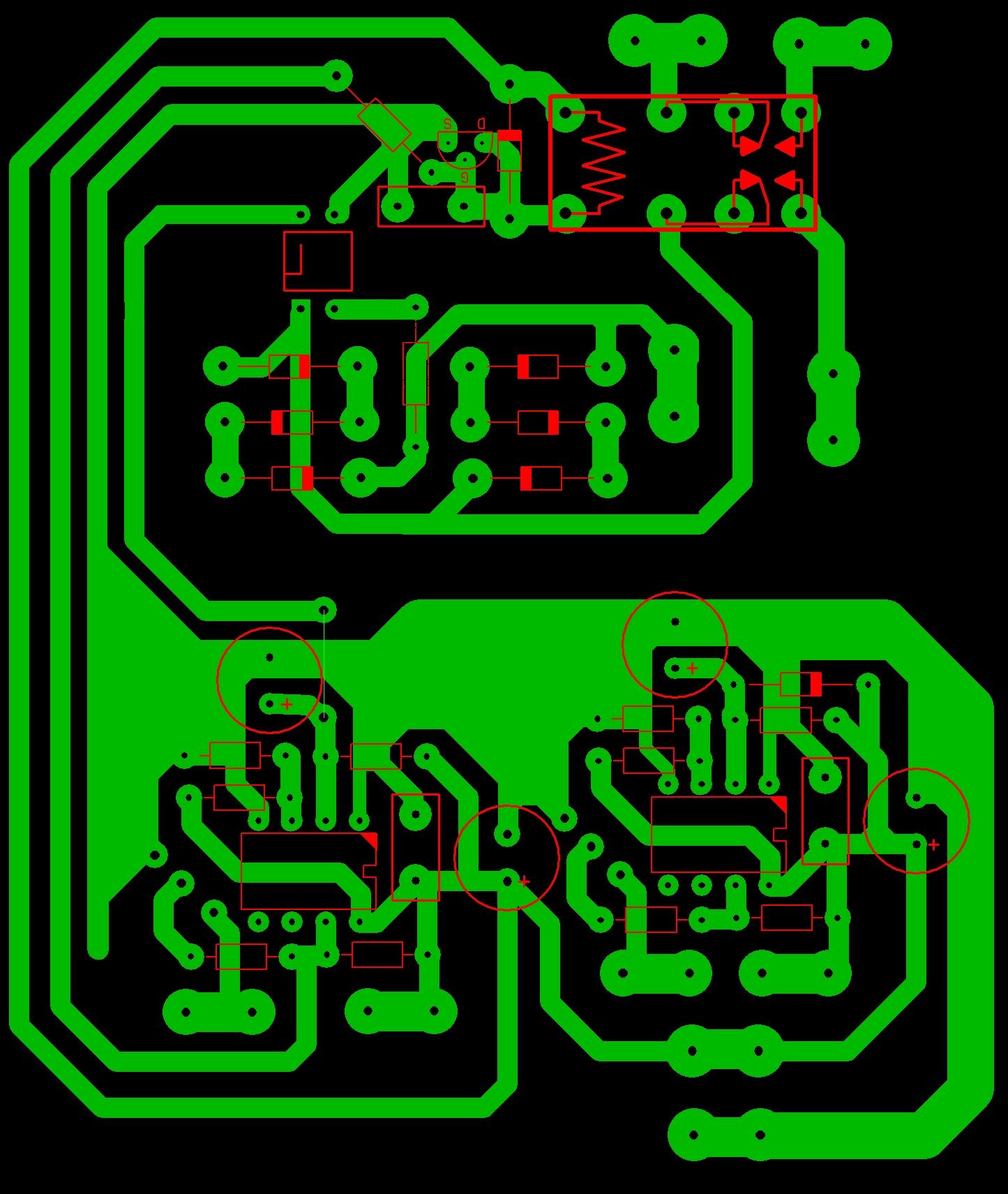

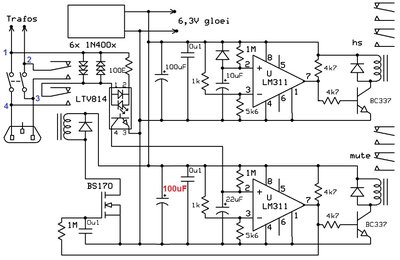

Oke, de relais voor de Mute en HS vertraging apart en de schakeling op 1 print van 75x90mm.

Dan wordt het zoiets .

Had er een extra 100uF bij in gezet.

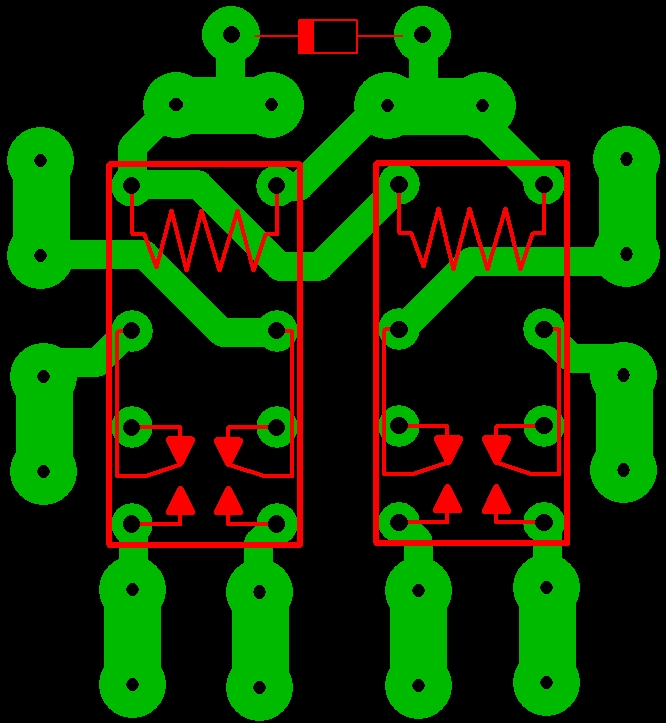

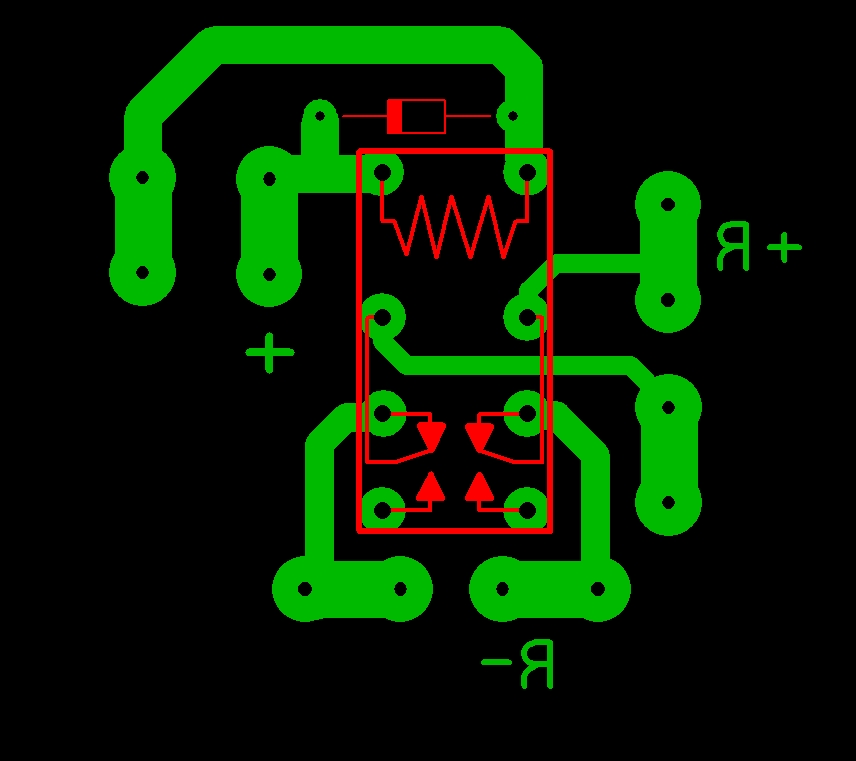

En de HS relais.
Schakelt de 2x 250vc wissel van de trafo,s.

Het Mute relais wordt enkelvoudig.

[OpaBert]

Goed Bezig
Ik heb vandaag niets gedaan , veel pijn

[Ah!buis]

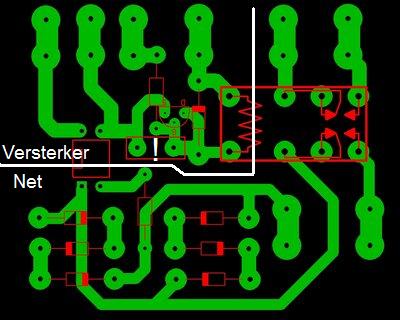

Er zit nog wel iets wat dicht bij elkaar.
De verbindingen van de diodes mogen best dicht op elkaar, staat maar een paar volts tussen.
Anne

[democles]

Oke,beetje verder uit elkaar dus,

[Ah!buis]

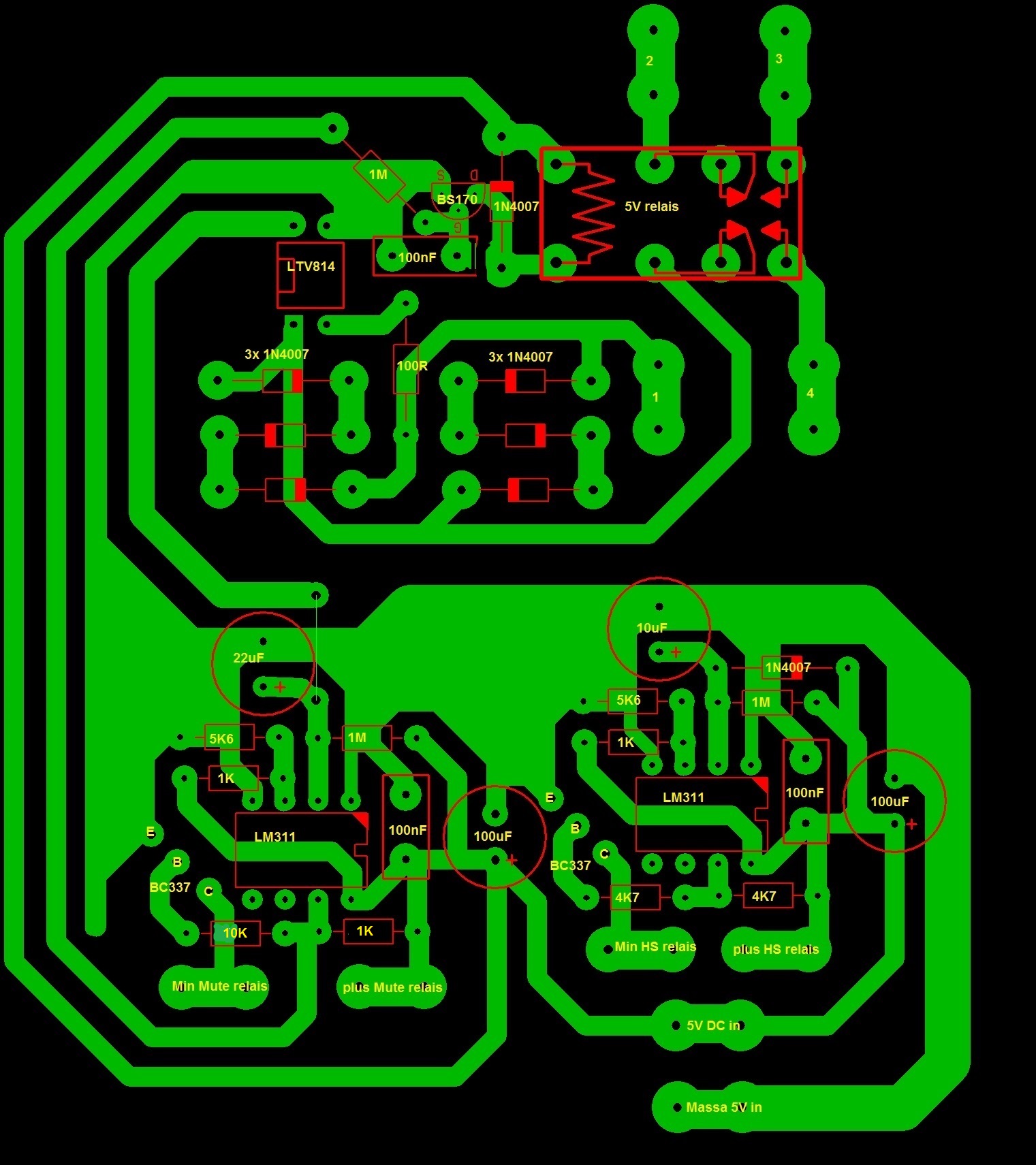

En nu weer alles op één print
Ook nog even muggeziften
Anne

[democles]

Ja leuk Anne

Vraagje,ik had er een 100uF bij gezet is dat een probleem?

Is het een bezwaar als ik de schakeltijden van Mute en HV wat verleng?

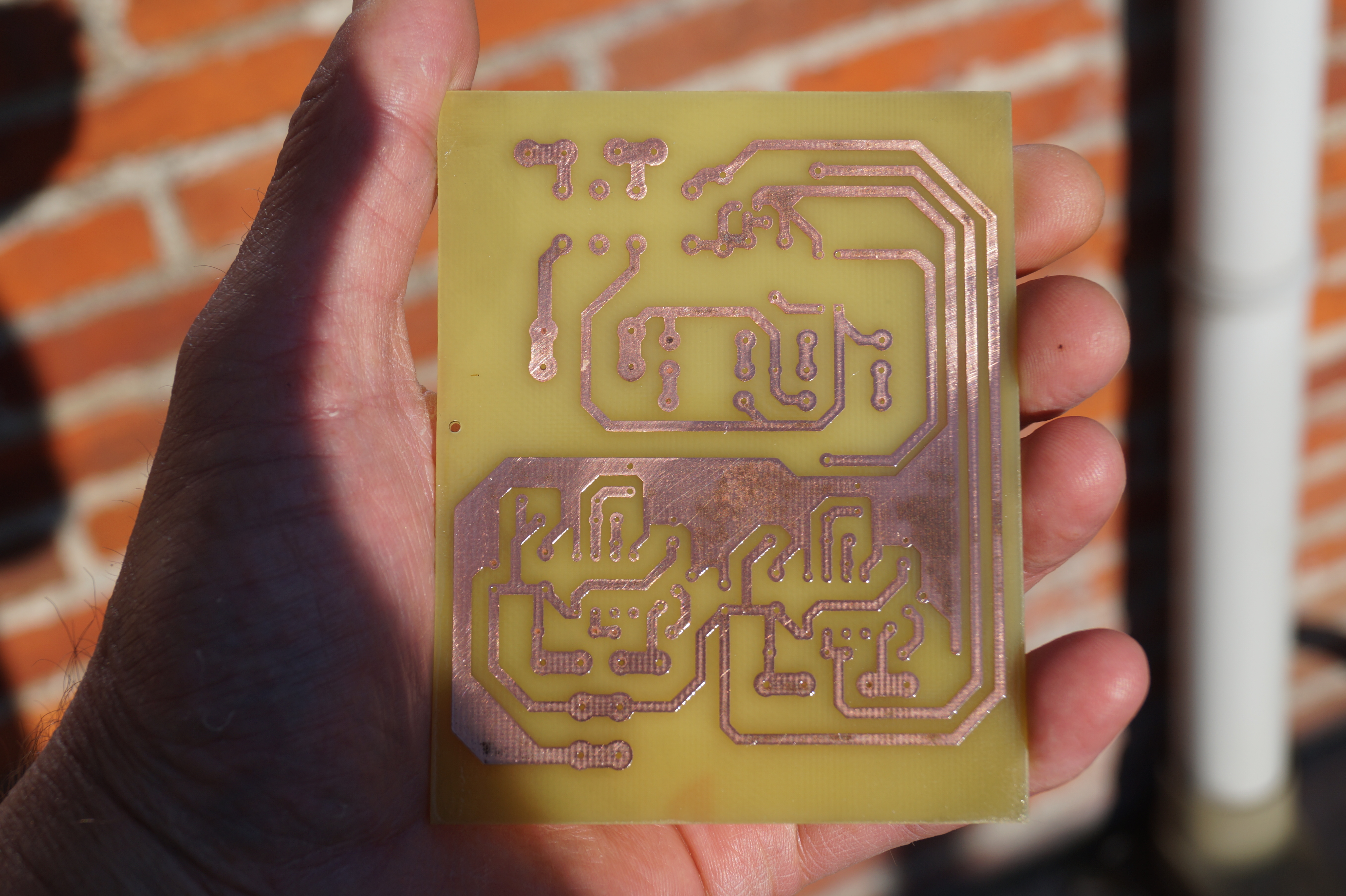

Had de print net geëtst en in de lak gezet.

[Ah!buis]

Vraagje,ik had er een 100uF bij gezet is dat een probleem?

Je bedoelt de 22µF voor de mute vertraging ? Dan zou je, voor de zekerheid, de draadbrug naast die C (naar de opto) kunnen vervangen door een weerstand bijv 1k.

Is het een bezwaar als ik de schakeltijden van Mute en HV wat verleng?

Dacht 't niet.

Ja leuk Anne
Had de print net geëtst en in de lak gezet.

Bij de optocoupler zie je de afstand, is dan niet de bedoeling om dan verderop weer veel dichter op elkaar te zitten.In dit geval dan nog, niet handig om de beschikbare ruimte niet optimaal te gebruiken.Ruim aan een kant en nogal krap aan de andere kant.
Anne

[democles]

democles schreef:
Vraagje,ik had er een 100uF bij gezet is dat een probleem?

Je bedoelt de 22µF voor de mute vertraging ? Dan zou je, voor de zekerheid, de draadbrug naast die C (naar de opto) kunnen vervangen door een weerstand bijv 1k.

Nee ik bedoel die extra 100uF in de voeding van de Mute.

[Ah!buis]

Nee ik bedoel die extra 100uF in de voeding van de Mute.

Daar zijn er toch al twee 100µF parallel Oh nee, die is er nu bijgetekend
Maar een meer of minder maakt niet uit.
Anne

[democles]

Wat hebben we ondertussen gedaan.

Niet veel.

Een nieuwe Mute relais print gemaakt.

En ik wacht nog op wat onderdelen voor de vertragings print.

De Mute zet ik er op maar de HS vertraging laat ik even liggen(voor de print maakt het niet uit,wel of geen HS vertraging)

Voor de Mute een 100uF elco gebruikt dus ook een 1K er in gezet i.p.v. de draadbrug.

De 100uF geeft dan ongeveer 40 sec. vertraging,had al gemeten dat de HS ongeveer 20 sec. nodig heeft om stabiel te zijn.

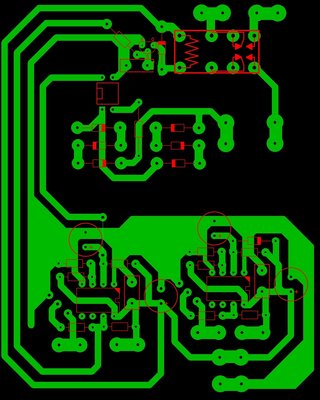

O,ja de oorspronkelijke vertragingsprint ontwerp wat aangepast,beetje meer ruimte bij het 230v gebeuren.

[Ah!buis]

O,ja de oorspronkelijke vertragingsprint ontwerp wat aangepast,beetje meer ruimte bij het 230v gebeuren.

Met zo'n ruime opzet bij de printen is het geen wonder dat je geen plaats overhoudt
Anne

[OpaBert]

Moet afstand houde Anne Covid 19

[democles]

Het printje er in gezet en de spanning er op gezet.

Na 1,4 minuut meet ik dat de Mute schakeling schakeld (geeft dan 4,97v op de aansluitingen)

Alleen schakelt het relais met de 230v niet

Meet daar 2,25v over de diode van het relais.
Ik meet wel 4,97v voeding op het relais,tussen relais en massa van de 5v voeding.

Anne,enig idee waar te zoeken?
