UTracer 3,5

[OpaBert]

Vanmiddag naar Ludo geweest
Anne alleen de Anode stroom was defect De schermrooster kant was wel werkend
Dit is opgelost door alleen te vertellen en op zijn antwoorden te reageren
En dan opeens viel er bij een een belde franc
De stroom was zo laag 6 mA doordat ik per ongelijk de calibratie had gereset
En dan vervalt ook de 600 mA en wordt 200 mA en de sense weerstand er bij 18ohm
Maar op de print zit 6 ohm en dan loopt er wel 20 mA maar je ziet 6 vanwege lagere spanning op de sense weerstand

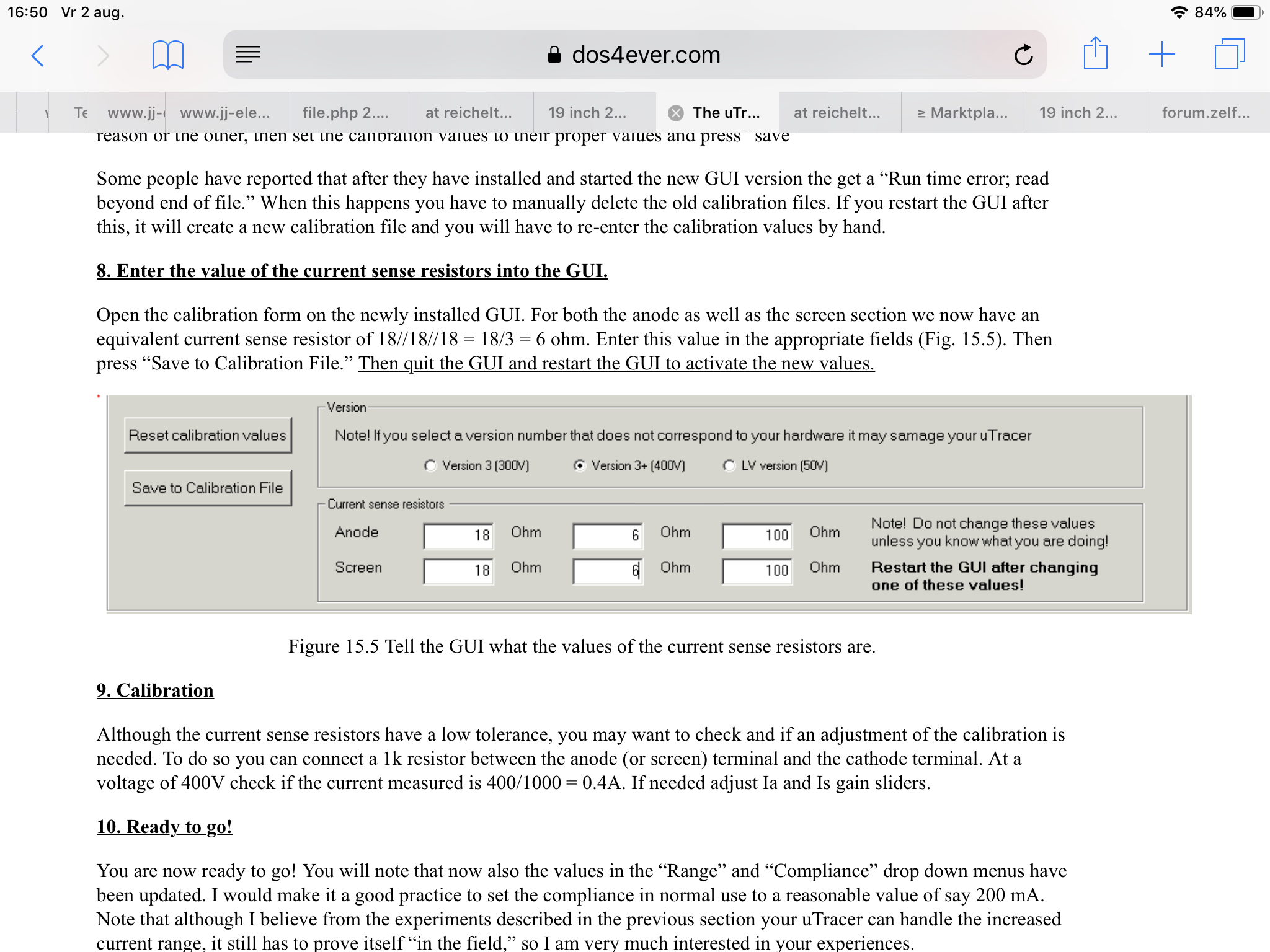

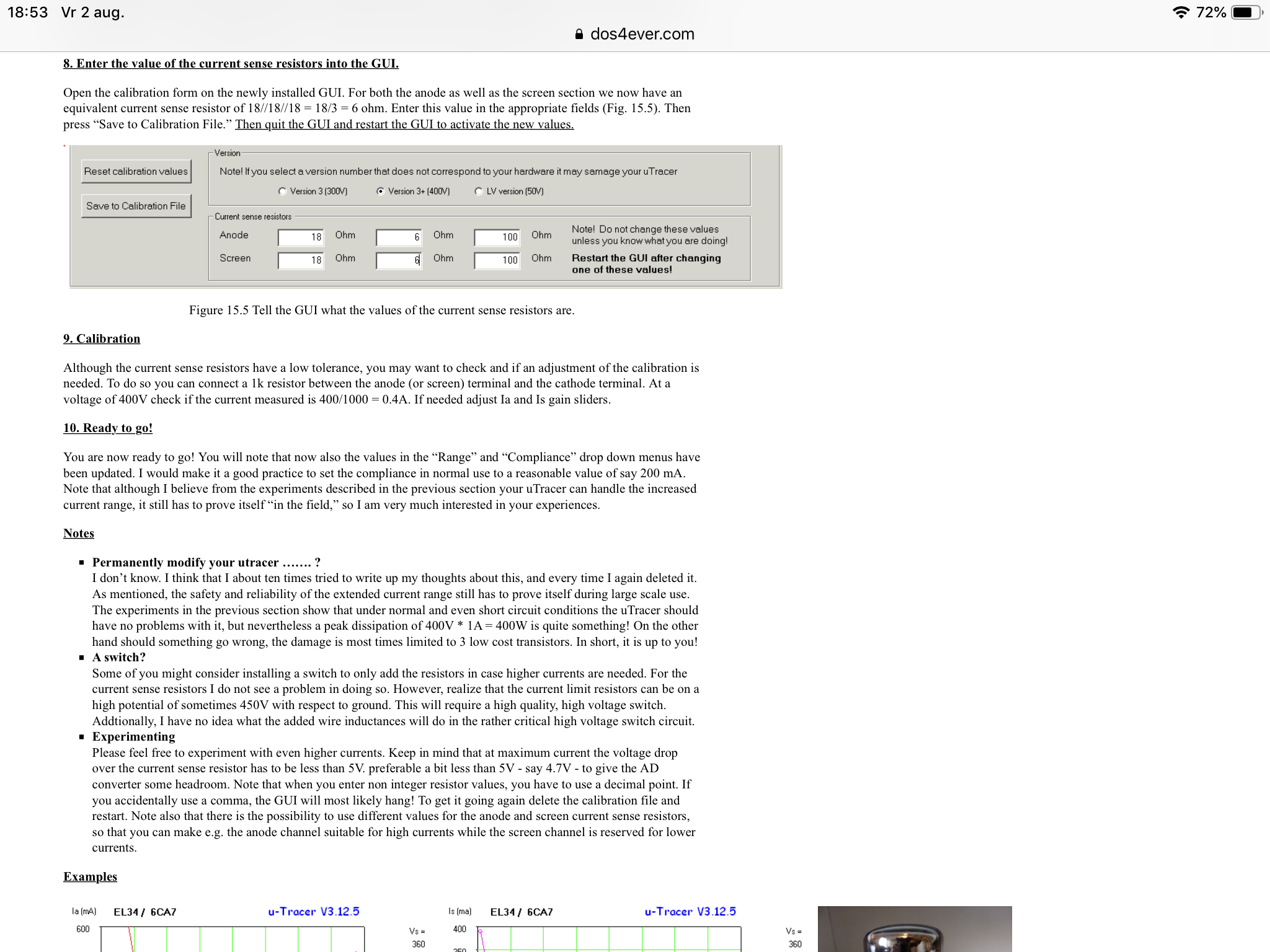

Zie foto van dat schermpje wat ook gereset was

Daarna de tester ingesteld op schermrooster stroom meten en Tada


De KSA1156 was terziele T17 dat was toch even lastig vast te stellen doordat er maar pulsjes uit kwamen en geen vaste spanning
Waarschijnlijk Gekomen doordat als je de tester onderbreekt Abort
Dan maakt hij de cyclus waarbij mee bezig is af
Maar dat kan gewoon een minuut zijn Dat is tezien aan de HS. Led
En als je dan aan het rommelen bent met de Banaanstekkers en rooster tegen Anode tikt is het sluitingen
Die Led zit op de print onder in de kist en zie je niet
Er komt dus een led op de tester erbij ter voorkoming van

[Ah!buis]

Als T17 kapot gaat sneuvelt T18 meestal ook.Normaal gaat T17 niet zomaar stuk, zit een stroombegrenzing in met T16.
Heb je R38 (2,7Ω) ook vervangen ? Is nml voor de stroombegrenzing Ia tot <250mA.
Lijkt me dat daarvoor dan hoogsten 1Ω moet zitten om tot 600mA te kunnen gaan.
Anne

[OpaBert]

Hoi Anne
Misschien zat je te kijken opeens bericht weg het ging ff fout hier
Deze modificatie is helemaal beschreven op de site van Ronald Dekker
De T18 ksp94bu was nog heel

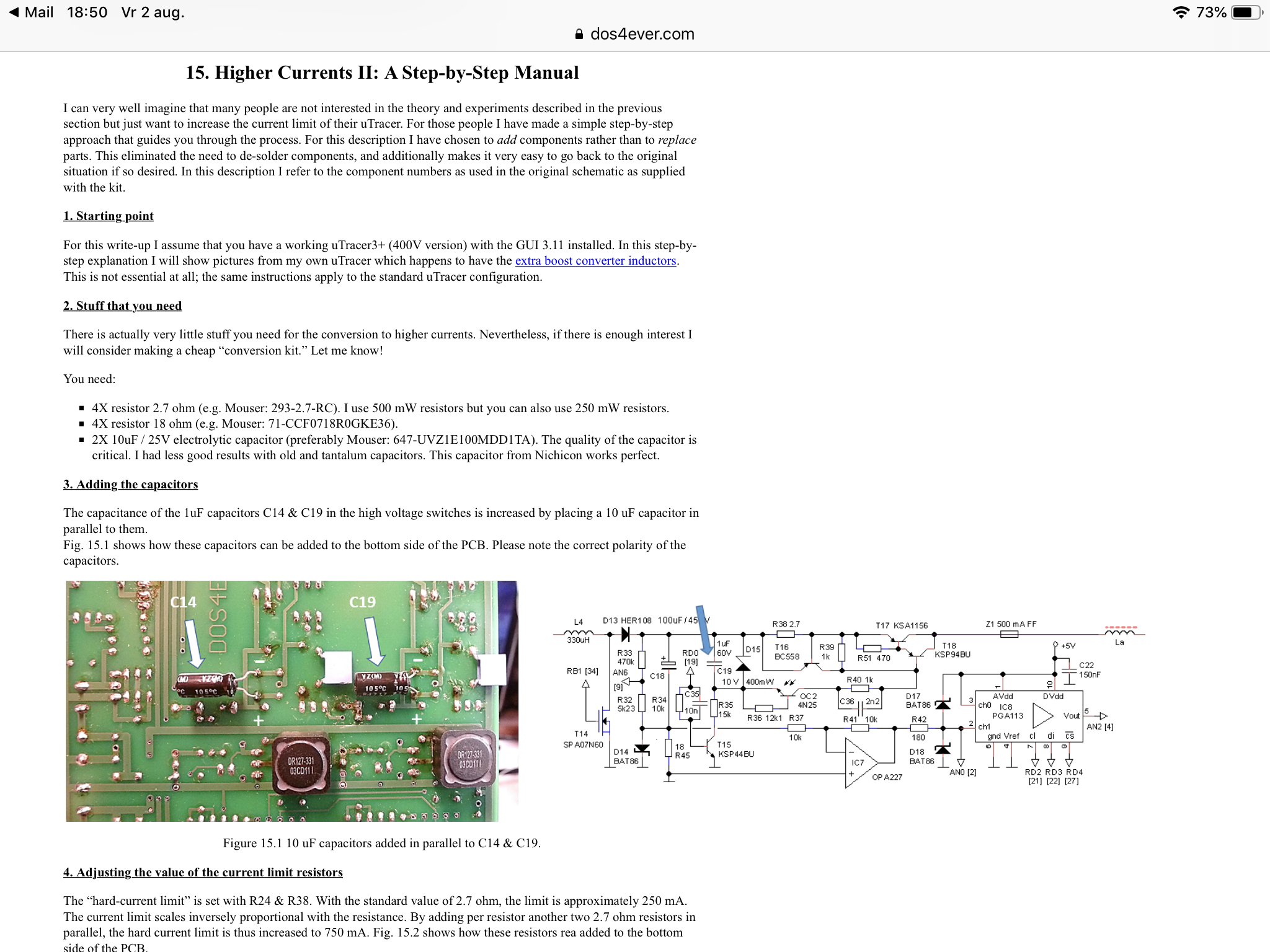

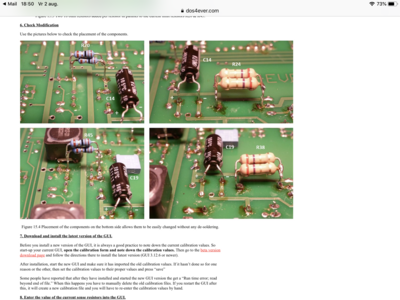

Hier de beschrijving van de ombouw/ modificatie
Daar is ook de 2,7 ohm aangepast dat had je goed gezien

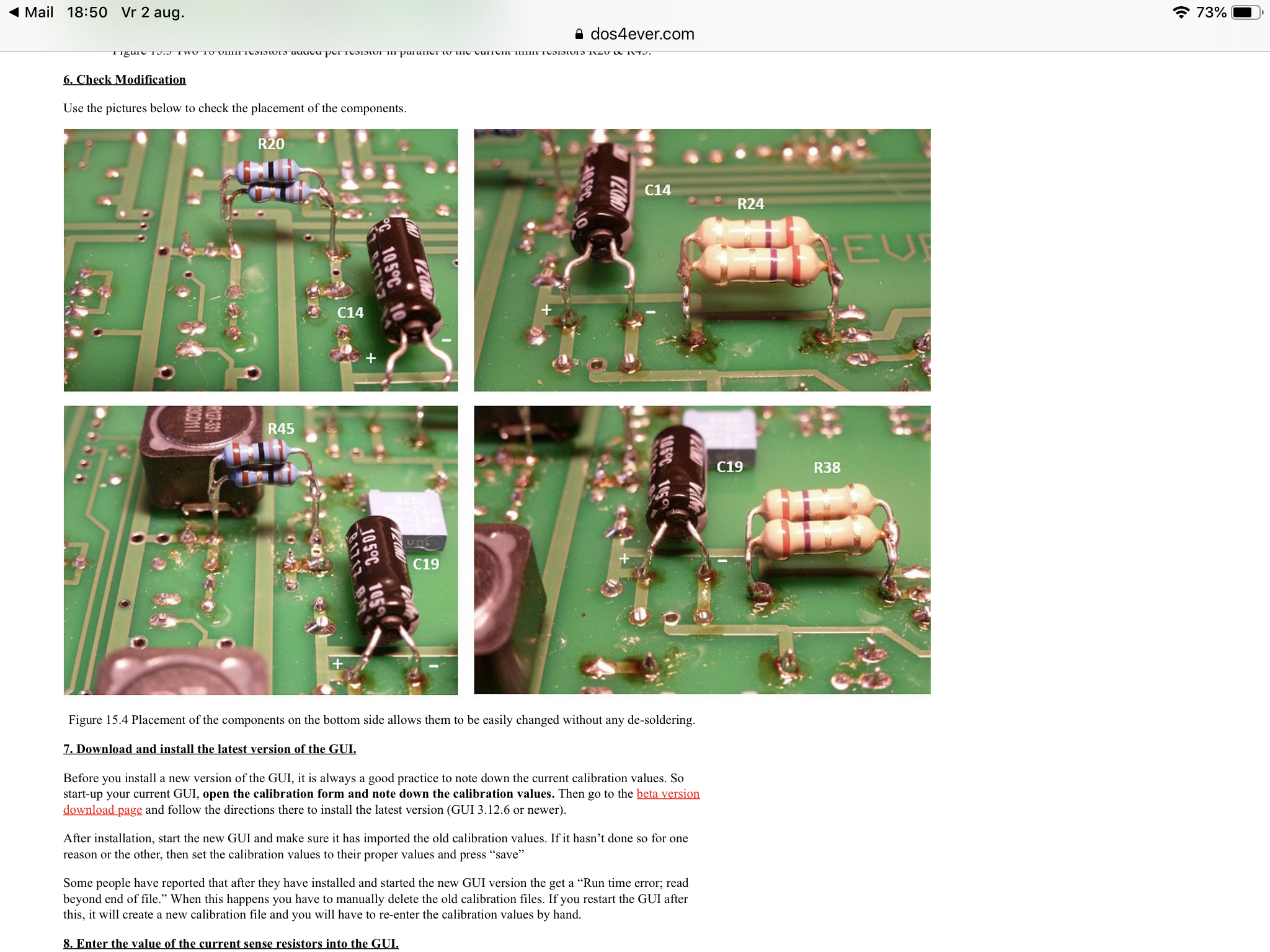

Afijn hierbij de modificatie uit hoofdstuk 15

[OpaBert]

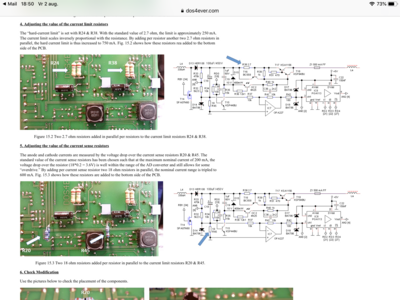

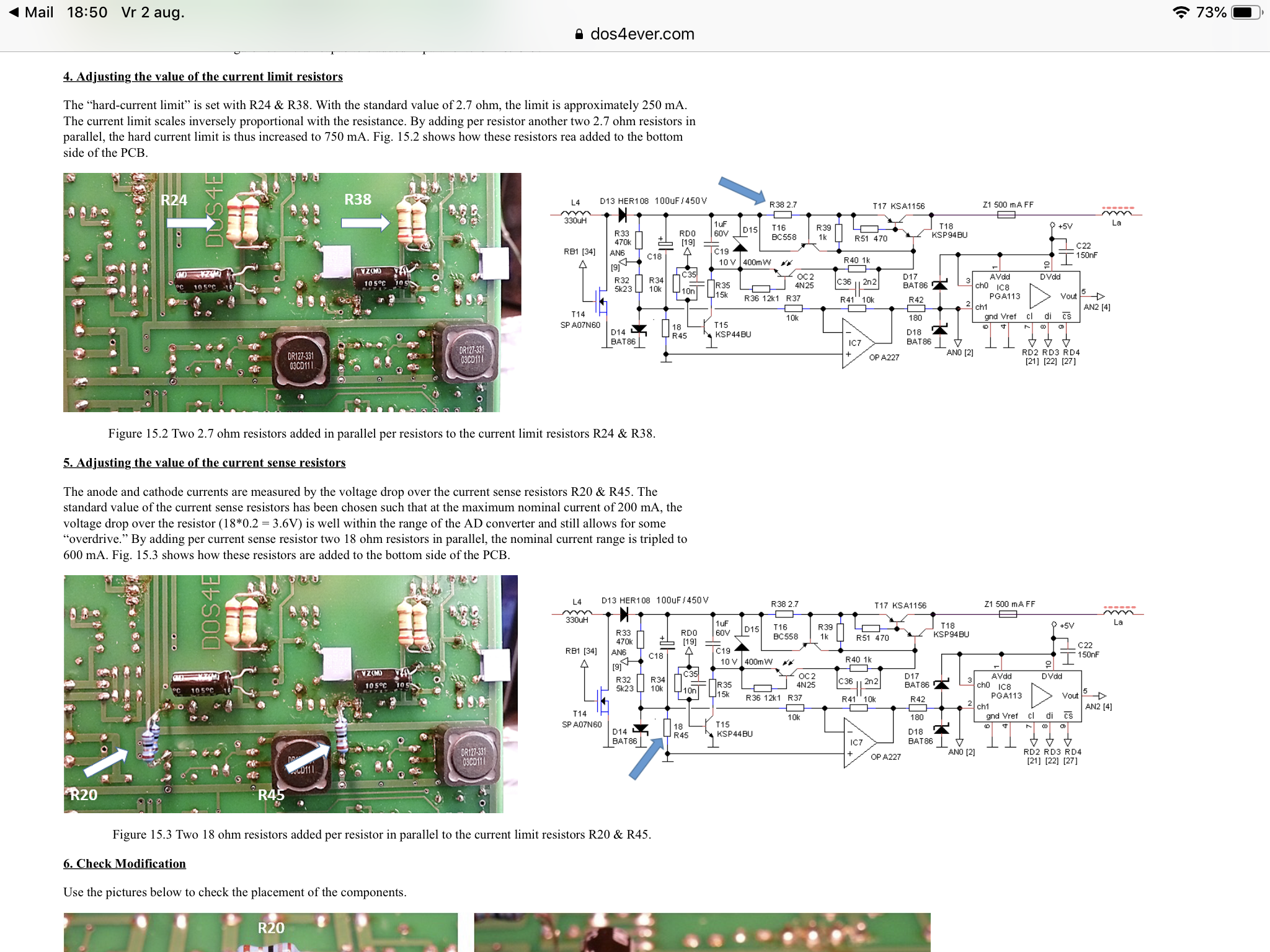

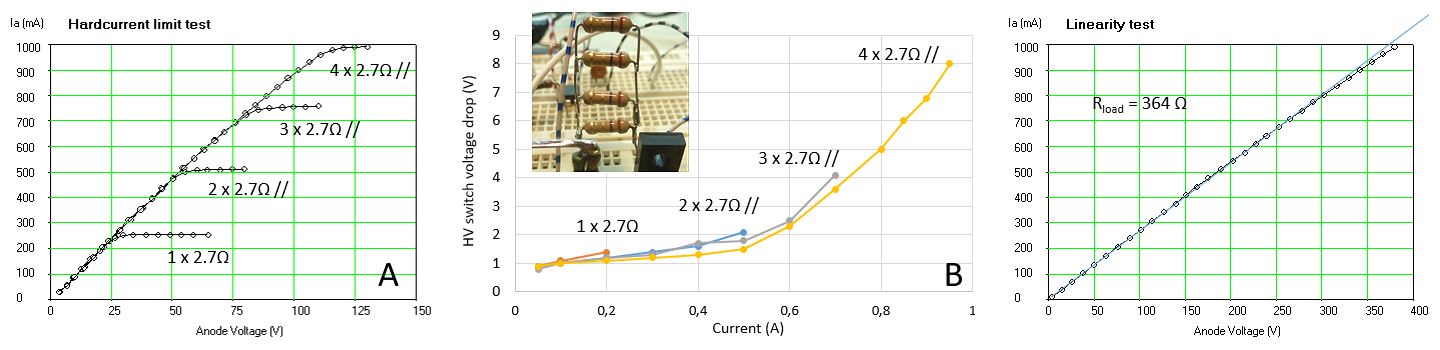

Hier nog een aanvulling Anne voor de sense weerstand van 2,7 ohm
Ik ben niet verder dan 600 mA gegaan daar ik dat ook wel meer dan zat vond

[OpaBert]

Transistor ksp94bu in Duitsland 5 stuk 6€ en incl de porto
Met die uitbreiding of modificatie naar 600 mA loop ik meer risico dat er iets sneuvelt
Ga dus maar een klein reparatie onderdelen vervangen Zou bijna voetjes in de print zetten

[Pjotr]

https://nl.mouser.com/ProductDetail/?qs ... 4YHg%3D%3D

Misschien kan een van de regelmatige Mousergangers hier op dit forum ze voor je mee bestellen?

[OpaBert]

https://nl.mouser.com/ProductDetail/?qs ... 4YHg%3D%3D

Misschien kan een van de regelmatige Mousergangers hier op dit forum ze voor je mee bestellen?

Bedankt Peter
Ze zijn al onderweg Uit Duitsland via eBay
Nogmaals Dank

[guuz]

Hi Bert,
Mooie beta vesting door jou van hard - en software.
Kunnen die transistoren ook evt nog door sterkere exemplaren vervangen worden?

[OpaBert]

Geen idee Daar zou Anne en Pjotr misschien wat zinnigs over kunnen zeggen , je moet dat stukje over dat verhogen van de stroom is moeten lezen als je 400 volt bij 600 mA moet dissiperen gaat er snel wat kapot ondanks dat het maar pulsjes zijn van 100 uSec. Of zo iets de tijd ben ik niet zeker van
Maar de versie 12.6 staat bij de Beta versie,s dus hij zal daar misschien nog wat aan knutselen om het minder snel kapot te laten gaan
Maar door die LED op het front te zetten voorkom je al veel Guuz

[Pjotr]

Zonder het complete schema is er weinig van te zeggen. Mis b.v. een vrijloopdiode bij LA. Maar die ksp94 zou het goed moeten doen daar.

[OpaBert]

Peter ik heb het complete schema kan het inscannen voor je en naar je toe sturen !
Wil het niet hier neer zetten zonder toestemming van Ronald Dekker.
Wat doe ik moeilijk
Het schema staat online Pjotr HIER
Als je even rondkijkt op zijn homepage vind je alles scoop plaatjes deel schema,s
Ook andere toepassingen onder andere oom elco,s te formeren Een transistor curve tester Modificatie,s etc.
Het is gewoon een erg mooi beschreven stuk levenswerk

[Pjotr]

Ok, als ik even tijd heb kijk ik er even naar. Hij doet het nu weer toch

[OpaBert]

Ja hoor

[Ah!buis]

Kunnen die transistoren ook evt nog door sterkere exemplaren vervangen worden?

De ksp94 (of ZTX558) zijn goed genoeg.Het is de KSA1156 die wat zwak is.

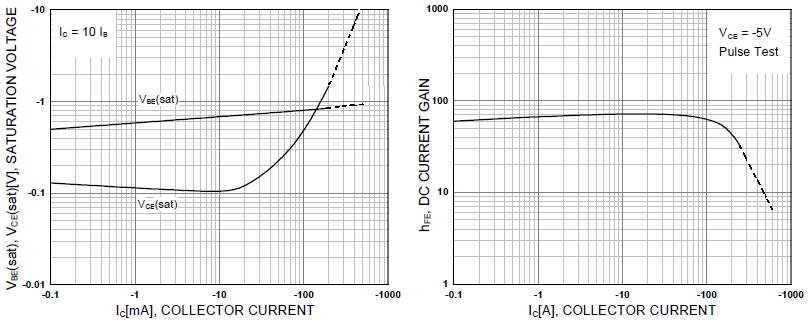

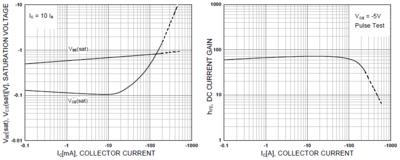

Bij hogere stroom loopt de Hfe (stroomversterking) flink terug en ook de restspanning (wanneer in geleiding) wordt groter.Eigenlijk is 400mA al erg veel.
Veel keus is er niet voor iets sterkers, de schakeling zou voor grotere stromen, omgegooid moeten naar mosfet.
De enige, iets sterkere vervanger die ik vind, is de NTE2531, maar is ook al oud.
Verder zou de 100µF dan ook groter moeten.Krijg je langere laad/ontlaad tijden, zal de soft vermoedelijk aangepast moeten.
Anne

[Pjotr]

Idd Anne, een mosfet kan niet zomaar als vervanger vanwege stabiliteit dingen. Denk ik eerder aan een cascode met de huidige tor en een mosfet. De KSA1156 vesterkt de stroom, de mosfet vangt de spanning op. En in dat geval kan ook een PNP met lagere spanning en met een breder stroombereik. D15 kan dan mooi dienen als bias voor de fet.

[Ah!buis]

Een cascode zal ook niet werken, eenmaal 200mA voorbij loopt de prestatie van de KSA1156 hard achteruit.
Anne

[Pjotr]

Yup, zie mijn voorstel voor een andere PNP dan... Ben ook bang dat die KSA1156 af en toe ver buiten zijn SOA komt.

[Ah!buis]

Yup, zie mijn voorstel voor een andere PNP dan... Ben ook bang dat die KSA1156 af en toe ver buiten zijn SOA komt.

Ach, 't zijn maar korte pulsen, zal wel loslopen.
Andere PNP, NTE2531, kan wat meer.Nog maar netaan.
Anne

[Pjotr]

Kun je beter een extra KSA1156 parallel zetten met een eigen 2.7 ohm emitterweerstand.

[OpaBert]

Staat me wel aan om een nte2531 ervoor te gebruiken
Maar ik ga eerst die HS led op het front plaatsen
Dan voorkom ik dat ik stekkers eruit ga trekken en kortsluiting maak
Om er een printje erbij te hangen met 2 of 3 ksa1156
Daar zou ik graag ook Ronald Dekker in betrekken
Die heeft hier 6 jaar aan gewerkt
En als deze mod een meer betrouwbare utracer oplevert mogen andere daar ook van profiteren
Maar zoals gezegd eerst die LED op frontje plaatsen
Voorkomen is beter dan genezen
Bedankt Anne en Pjotr


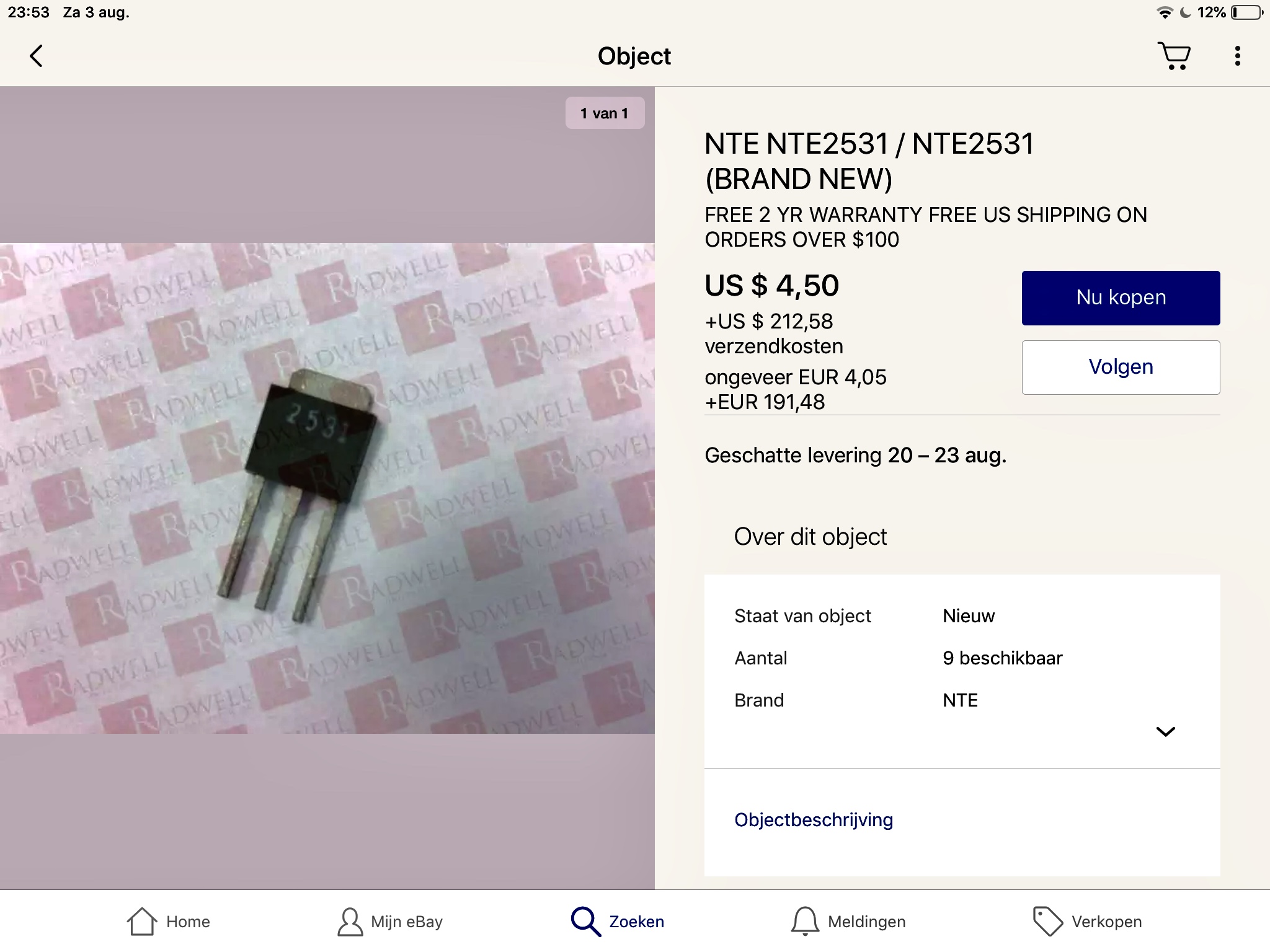

Moet je hier kijken verzendkosten

[Pjotr]

Het wordt er niet betrouwbaarder van Bert. Op zich werkt het wel goed en het zijn korte pulsjes zoals Anne al opmerkte. Halfgeleiders en HS blijft gewoon voorzichtig zijn. Je kunt nu alleen niet hoger gaan dan 200mA. Met een extra ksa1156 kun je dan tot 400mA gaan. En ik begreep dat je dat ook wilde. Of de converter dat dan nog trekt? Afijn dat zie je vanzelf

[OpaBert]

Nu levert hij 600 mA bij de gratie van
Zolang er niks mis gaat
Ik monteer eerst die HS led op het front
Dan trek ik niet te vroeg de snoertjes eruit
Als ik op abort klik en de pc is dan nog bezig instructies van die pic te verwerken gebeurt dat niet of te laat
Als ik het goed snap
Het is serieel en kan dus geen twee dingen tegelijk ? .?
Het onderbreken van de meting dat duurt soms best lang is wat ik niet wist
nu ik de led heb zien uitgaan na pas 10-15 sec.
Vermoed ik dat dit de oorzaak is geweest.
komt dit door de zeer oude laptop met slechts 128 mb werk geheugen geheugen ?
En blijft er HS op de anode en schermrooster kabeltjes staat tot die led uit gaat
En ik denkt voor wat het waard is Daar de ellende begint
Gaan prutsen als er nog spanning op staat Peter

[Ah!buis]

Nu levert hij 600 mA bij de gratie van
Zolang er niks mis gaat

Die 600mA kan de transistor wel hebben.
De µT meet de Va voor de transistor.Als de transistor dan bijv 10volt verliest bij 600mA wordt de stroom (Ia) bij een lagere spanning gemeten.Komt de grafiek bij grotere stroom te laag uit.
Je meet bijv 600mA bij 300V maar is in werkelijkheid 290V op de anode, zou bij echte 300V meer dan 600mA zijn.
Anne

[Pjotr]

Heb je R38 verkleint? Met 2,7 ohm begrenst die de stroom op 600mV/2,7 = 220mA

[OpaBert]

Heb je R38 verkleint? Met 2,7 ohm begrenst die de stroom op 600mV/2,7 = 220mA

Hoi Anne
Er moet ( heb ik ook gedaan ) 2 x2,7 bij aan de onderkant van de print
Zie dit stukje uit de beschrijving van de modificatie
wel even op klikken
