DIYINHK AD1865 I-out vraagje

[democles]

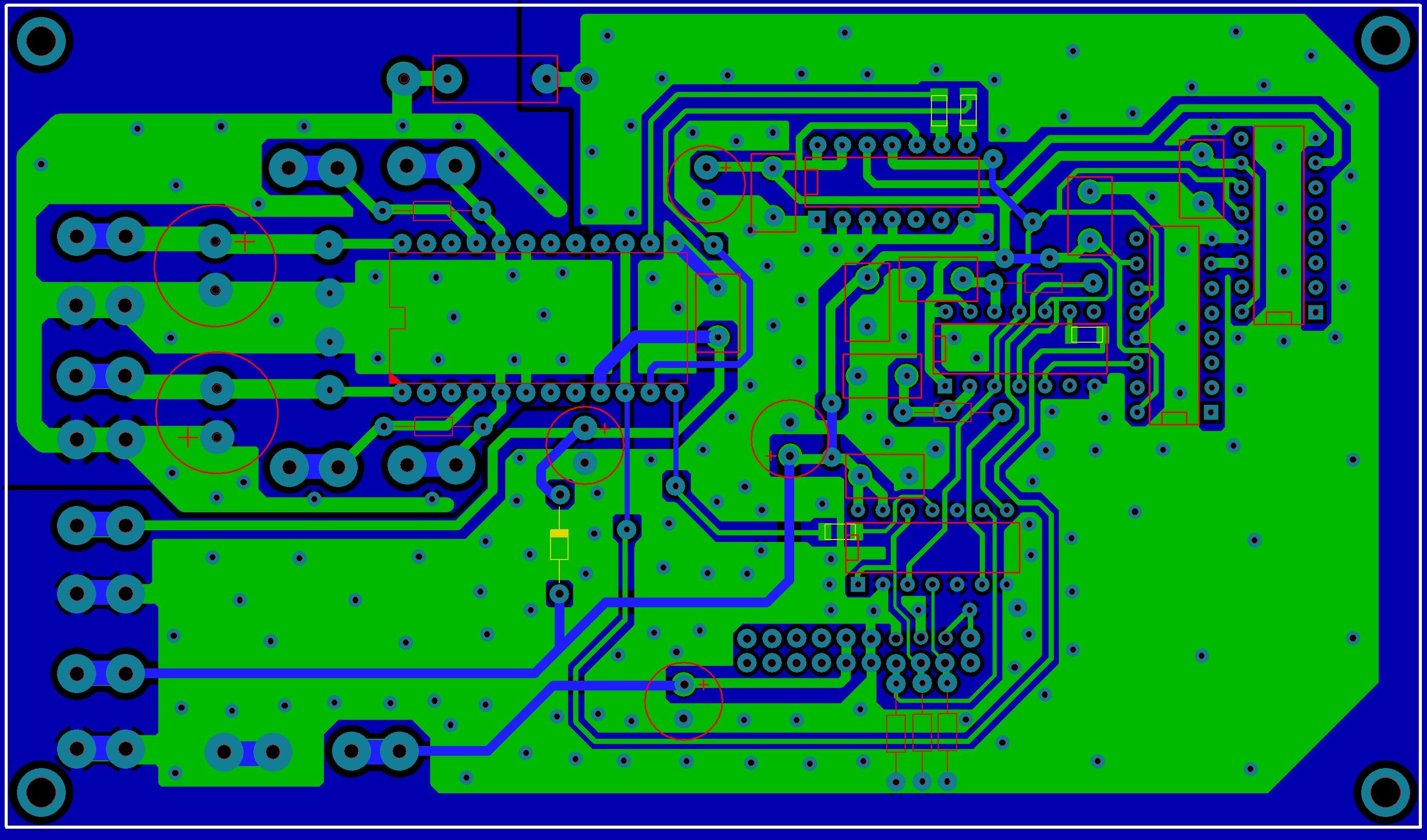

Bedankt Anne,maar is de plek Oke waar ik hem getekend heb?

[Ah!buis]

Bedankt Anne,maar is de plek Oke waar ik hem getekend heb?

Even 't printje bekeken.De diode zit daar wel goed, maar de ontkoppel-C van de voeding is weer verhuisd

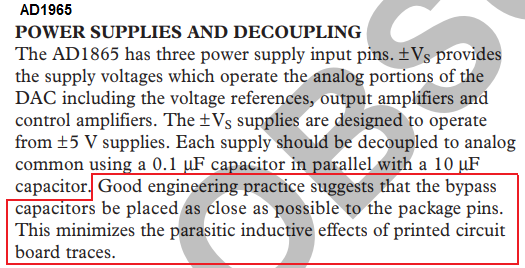

Uit het datablad,

Anne

[democles]

Weet niet welke ontkoppel condensator je bedoeld,maar die aan de dac chip zit er haast tegenaan.

[Ah!buis]

Weet niet welke ontkoppel condensator je bedoeld,maar die aan de dac chip zit er haast tegenaan.

Aan één kant wel ja.De massakant is ook een aansluiting.
Was ook zoiets met het opp montage IC.
Op het uiteinde met, een niet te dun, spoor naar de +pin zou ik zeggen.
Maar met de lage induktie van een massavlak is het misschien geen probleem.
Anne

[democles]

A op zo,n fiets

Weer wat bijgeleerd

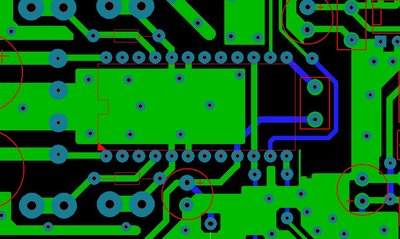

Dan maar de tekening aanpassen.

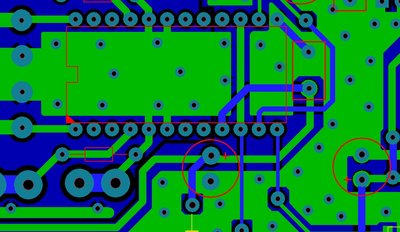

De weg van elco naar buffer condensator ook maar aangepast.

[MarcelvdG]

Wat dacht je van de 1N5817 ?
Anne

Lijkt me prima, en de laatste layoutwijzigingen ook.

[democles]

Bedankt Marcel.

Even rustig verder gekeken wat ik aan deze puzzel kan veranderen

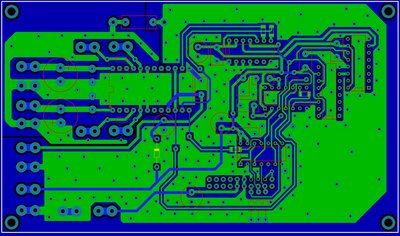

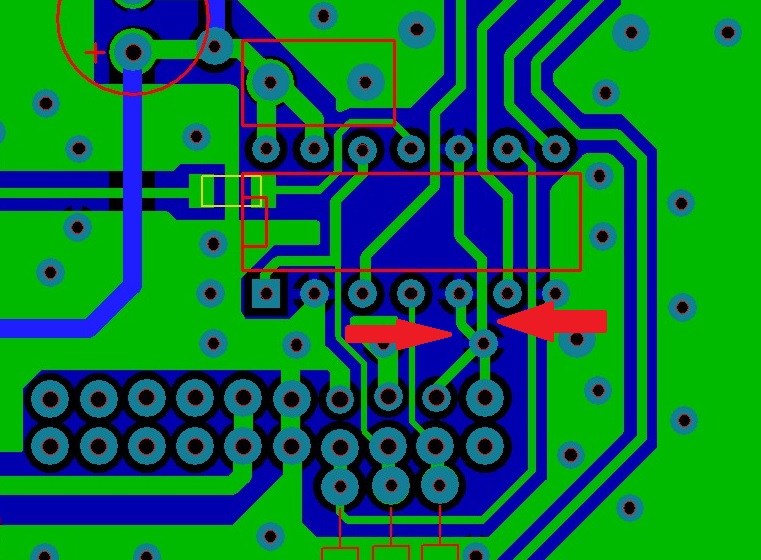

Vond twee massa baantjes die wel weg kunnen,bij het eerste IC.

En dan wordt het zoiets.

Bijna klaar

[SSassen]

Omsloten lusoppervlak minimaliseren en zo kort en direct mogelijk routen, bij voorkeur gebruik je voor iedere voedingspin een LC of RC netwerk, of zelfs een LCR netwerk, b.v. ferrietkraal, 2.2 Ohm, en 100nF icm. een 10uF polymeer elco.

[democles]

Leuk om te lezen dat je mee leest Sander

Ja heb veel nagelpuist en in het verleden geprobeerd met deze AD1865 dac.

Ferriet kraaltjes werkten vooral in de analoge voedingen,digitaal deed het niet veel goeds.

https://www.allaboutcircuits.com/techni ... ite-beads/

Ja ferriet met weerstandje en C tegen ringing geloof ik.

Kan ,,nog,, niets simuleren dus ga uit van wat ik heb ervaren.

Wat ik niet begrijp is de term ,,omsloten lusoppervlak,, is het zoiets van b.v. de negatieve loop van de koppel condensator niet te laten verlopen via een masa vlak maar via een direct pad naar de min van het IC.

Wat betreft het ontwerp vind ik het een leuke puzzel om te komen tot een ander resultaat met wel hele goeie luister uitkomsten,dank het ontwerp van Marcel.
Nu ben ik niet meer afhankelijk van SPDIF en kan naar hartenlust I2S toepassen,met weke computer ik ook maar wil.

Voor mij is het meer iets van logica.

En dan is dit iets op DIL niveau,wat nog te doen is met mijn soldeerbout.
Zou dit op SMD niveau zijn dan kun je aardig los gaan,zou je een manier vinden om dit op de print te bakken.

[democles]

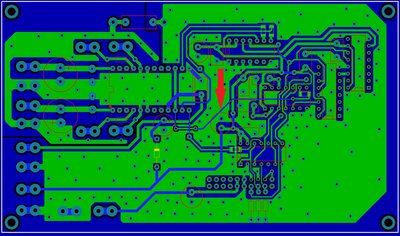

Oke,nog een laatste verandering.

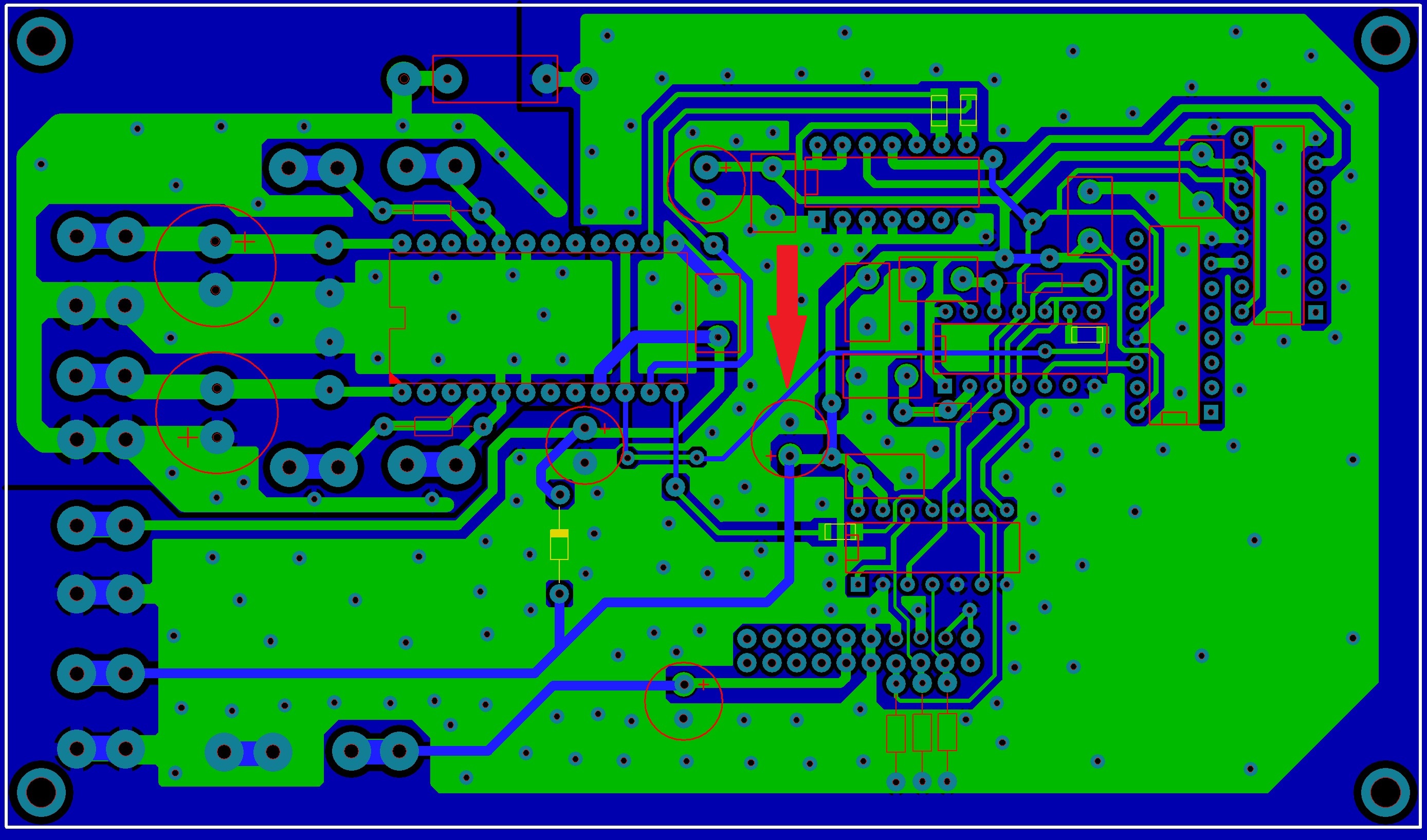

Het printspoor van de lijn die de DAC IC verteld van welke dingen voor links en rechts zijn , liep wel om de hele plant heen.
Dat moet korter

En dat kan

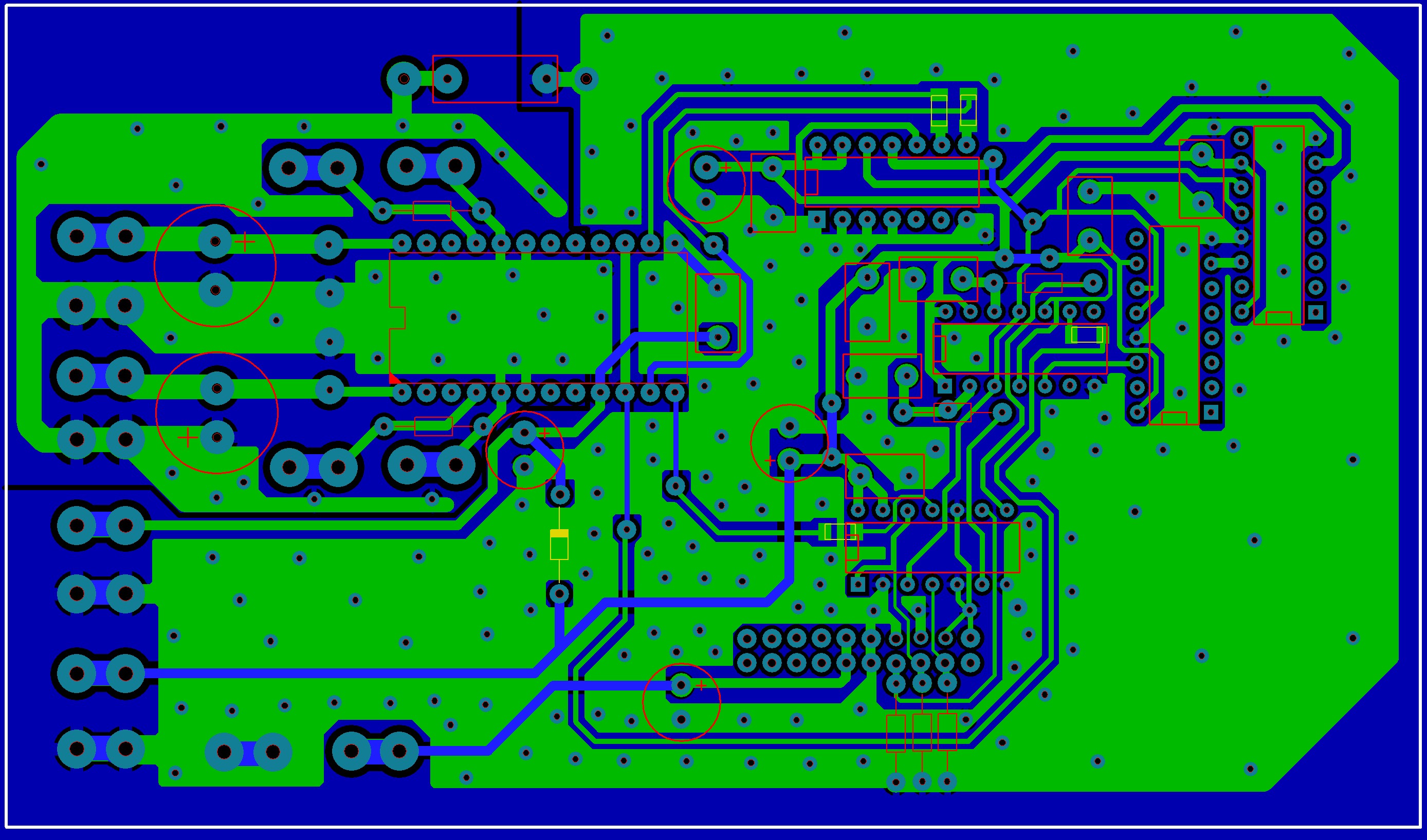

Zo dan.

[MarcelvdG]

Ik heb nog even gekeken wat het effect van het aardvlak aan de achterkant op de karakteristieke impedanties en de gewenste afsluitweerstanden is, maar dat is te verwaarlozen. Het is dus 82 ohm voor beide printen met DIL-IC's, zowel de enkelzijdige als de dubbelzijdige.

[democles]

Bedankt Marcel,laat ik die 82 ohm nu net hebben liggen

[democles]

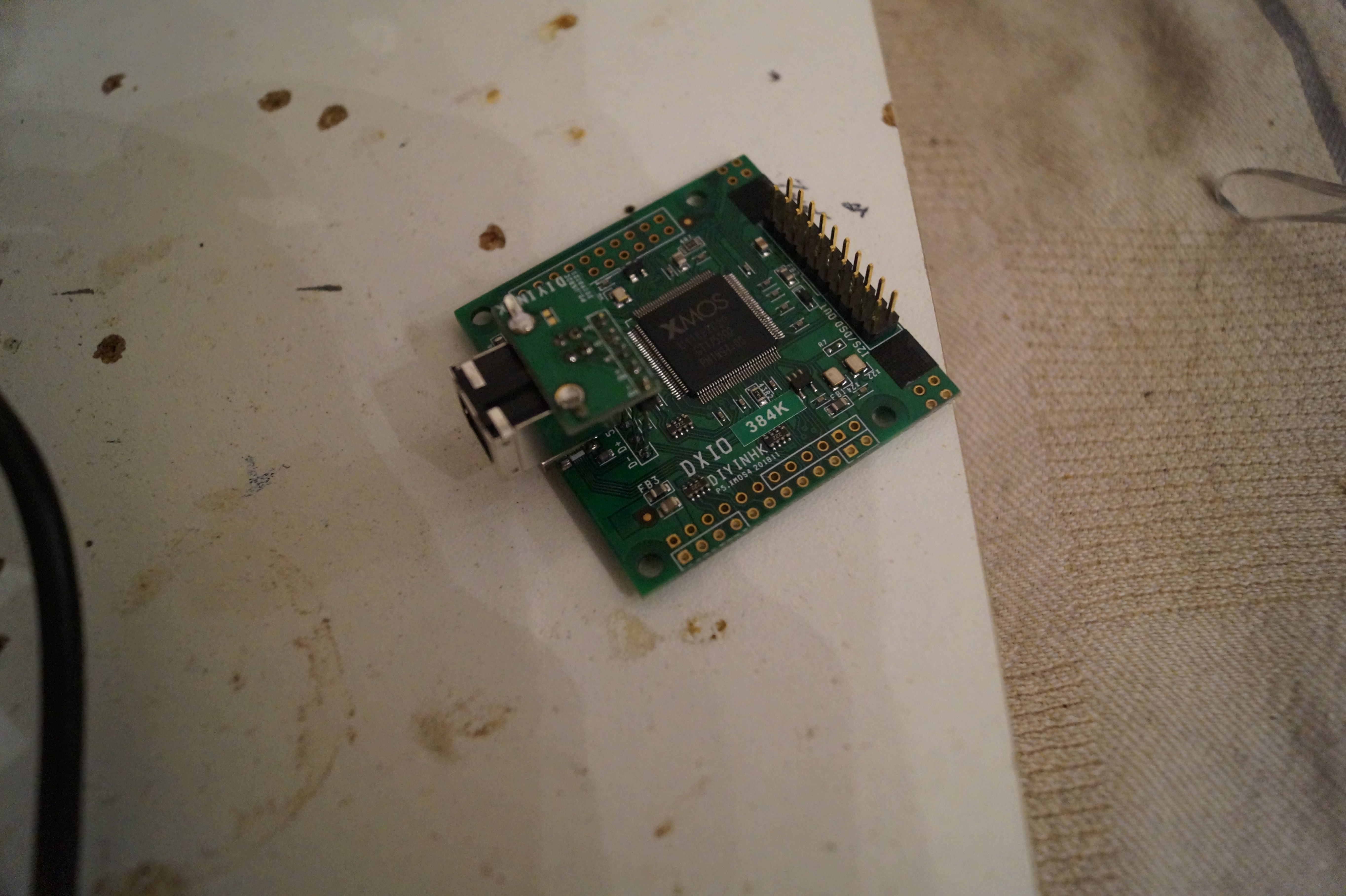

De USB naar I2S omzetter van Diyhink was binnen.

Na wat klein soldeerwerk de herders er op gezet.

En dan moet er nog een verloop gemaakt worden voor de aansluiting omzetter naar AD dac print.

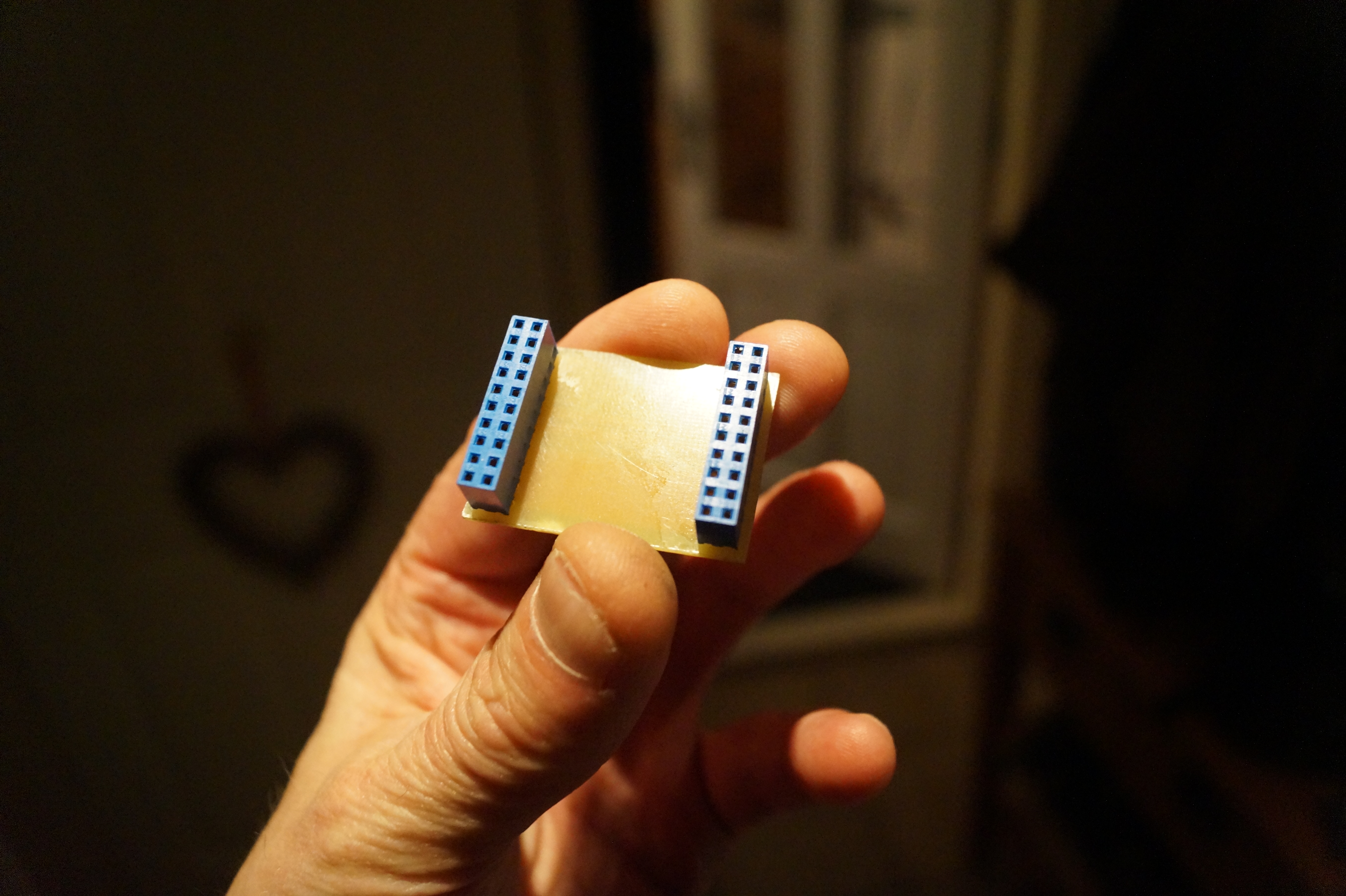

3,5 cm verloop gemaakt hele korte I2S lijntjes dus.
Alle verbindingen van het verloop printje 4x gecontroleerd op sluiting,oke.
Geen lange jumper kabels meer nodig............

[MarcelvdG]

Na wat klein soldeerwerk de herders er op gezet.

Dus nu liggen ze niet meer bij nachte?

Een collega van mij wou ooit "Thank you for your quick reaction" typen in een e-mail naar een klant, maar hij typte twee letters in de verkeerde volgorde en hij had de automatische correctie aan staan. In de e-mail naar de klant stond daardoor: "Thank you for your quick erection". Gelukkig had de klant gevoel voor humor.

[democles]

Ja herders,ik kom uit de zware chemische industrie en daar was het woord herder heel gewoon.
Een aantal afsluiters op een rij,om het proces te bedienen.

Maar goed,voor de leken,herders zijn de aansluitpinnen op het printje

[hannesie]

Ja herders,ik kom uit de zware chemische industrie en daar was het woord herder heel gewoon.
Een aantal afsluiters op een rij,om het proces te bedienen.

Maar goed,voor de leken,herders zijn de aansluitpinnen op het printje

Je moet je 'hoofd' erbij houden
Head ers..............

[democles]

Je moet je 'hoofd' erbij houden

Zal ik zeker doen als ik dit Diyhink ding aan de tand voel.

Met een extra 3,3v Salas voeding.

[democles]

Een 3,3v Salas shunt aangesloten en de Diyhink USB naar I2S omzetter er in gezet.

Even wat veranderen in de speler software en het speelt

[democles]

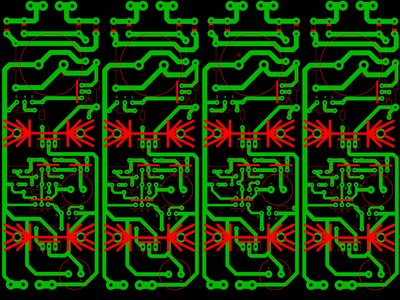

Terwijl de printjes ergens in corona land liggen,maar even een voeding ontwerpen.

Was wel benieuwd naar de Salas ultra bib,Salas zijn laatste ontwerp met meer gangbare onderdelen.

Al zijn de fetjes PF5102 al niet meer te krijgen bij de grote jongens, vond ik nog een paar op het net in Nl.

Printje wordt iets van 12x16cm, kleiner krijg ik het niet.

Vier voedingen, 3x positief 5v en 1 negatief 5v.

[OpaBert]

Knap werk Demo

[democles]

Bedankt Bert.

Moet het allemaal nog even nalopen en als dat klopt heb ik een redelijk compacte dac voeding

[OpaBert]

Bedankt Bert.

Moet het allemaal nog even nalopen en als dat klopt heb ik een redelijk compacte dac voeding

Nou dat klopt wel Mooi gemaakt hoor

[Kappa7]

Terwijl de printjes ergens in corona land liggen,maar even een voeding ontwerpen.

Was wel benieuwd naar de Salas ultra bib,Salas zijn laatste ontwerp met meer gangbare onderdelen.

Al zijn de fetjes PF5102 al niet meer te krijgen bij de grote jongens, vond ik nog een paar op het net in Nl.

Printje wordt iets van 12x16cm, kleiner krijg ik het niet.

Vier voedingen, 3x positief 5v en 1 negatief 5v.

Ik heb inmiddels een setje gemaakt voor een dac en een voorversterker en dat werkt prima.
Niets mis met die Ultra BIB's.
Je printjes zien er mooi uit.

[democles]

Dank je George.
Heb jouw printje gezien.
Heel mooi en goed doordacht
Maar om nu een ontwerp naar China te sturen
Dan maar weer lekker zelf doen.
On the fly en geen maand wachten.
Zal mij ook benieuwen wat het wordt.

[democles]

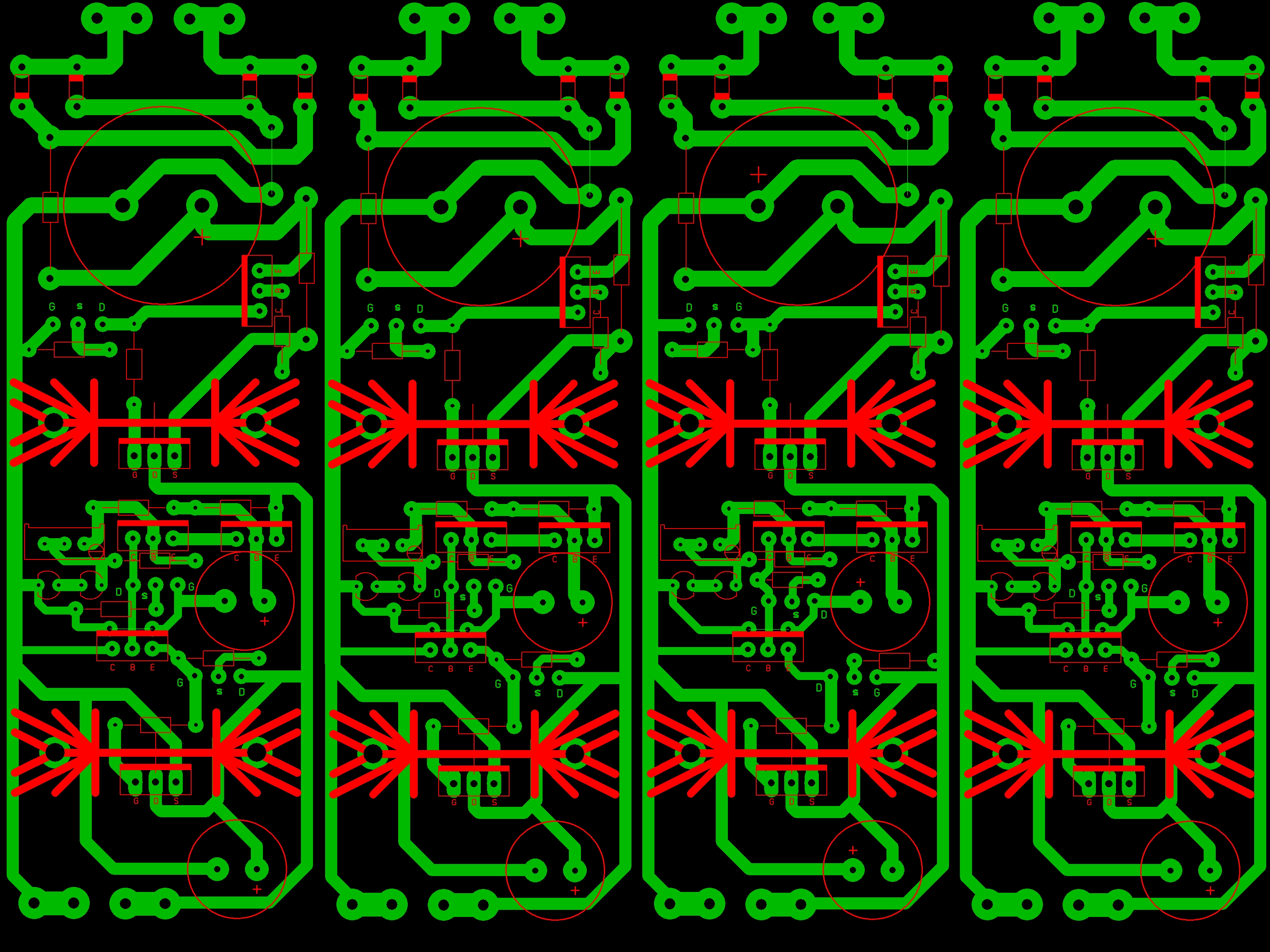

Kreeg een PB van een DIYaudio forumlid,dat ik een foutje gemaakt had bij de 4xSalas Lay-out.

Dank

Maar even gecorrigeerd .

Gelukkig het printje nog niet geëtst.
