Hulp gevraagd,iemand een idee voor een GM-70 SE versterker?

[Ah!buis]

Ziet er wel leuk uit,Anne

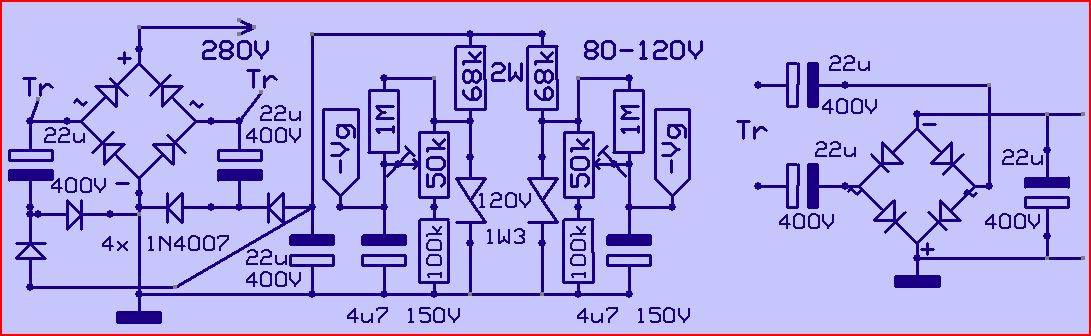

Tapt al gelijk af bij de trafo i.p.v. aan de schakeling geknoopt!
2x 120v zener diodes.
Hoeveel Wat, schat je die potmeters?

80...120=40V .P=VxV/R en R is 50000ohm
Zeners,http://www.dickbest.nl/index.php?_a=vie ... ctId=10705
Anne

[Ah!buis]

Zit nog wel iets bedenkelijks aan deze manier.Als het verbruik van de 280V wegvalt of te klein wordt verdwijnt ook de negatieve spanning,beetje link.
Met wat meer zit het wel snor.Eigenlijk een bruggelijkrichter met serie-C bij de trafo.
Anne

[democles]

Bedankt,Anne

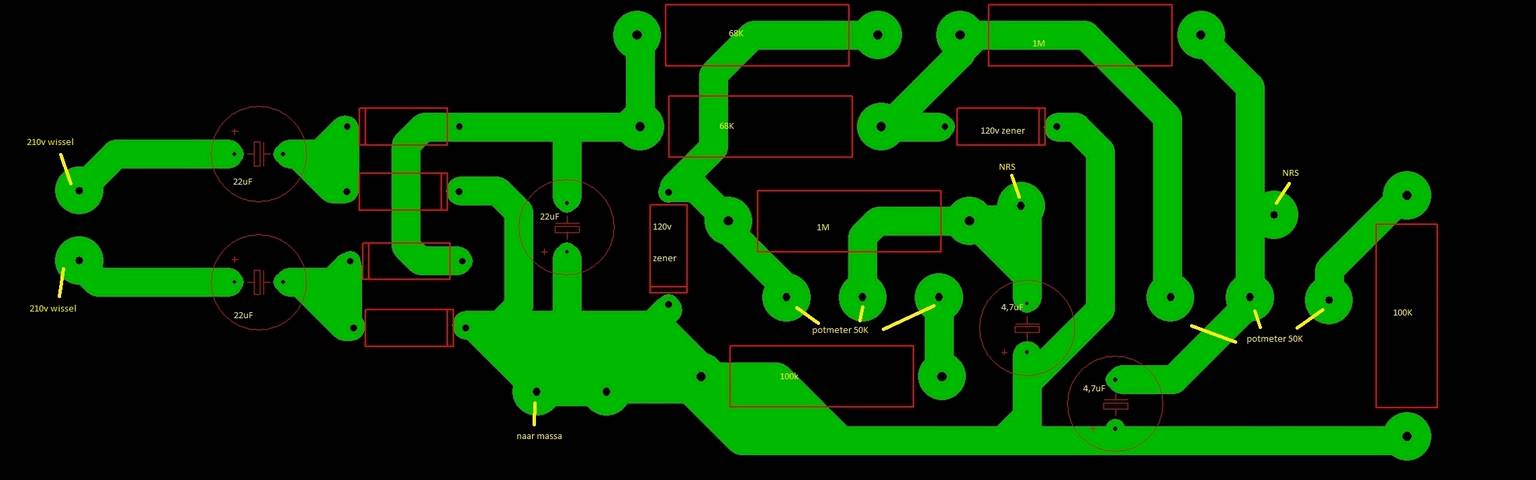

Maar even een printje ontworpen,voor die negatieve rooster spanningen...........

Potmeters komen op de bovenplaat,wel zo handig...............

Verder,de gebruikelijke dingen,wachten op onderdelen

[printje 5x16cm]

[democles]

Zo,de ,,Ster,, spelers zijn binnen. En wat zijn ze enorm!! [deden het ook gelijk goed kwa waffactor..... ]

Verder nog wat ,,klein,, spul binnen............

Doosje elco,s,paar smoorspoeltjes voor de gloei voeding,2 trafotjes voor de gloei [20V 5,5A ]

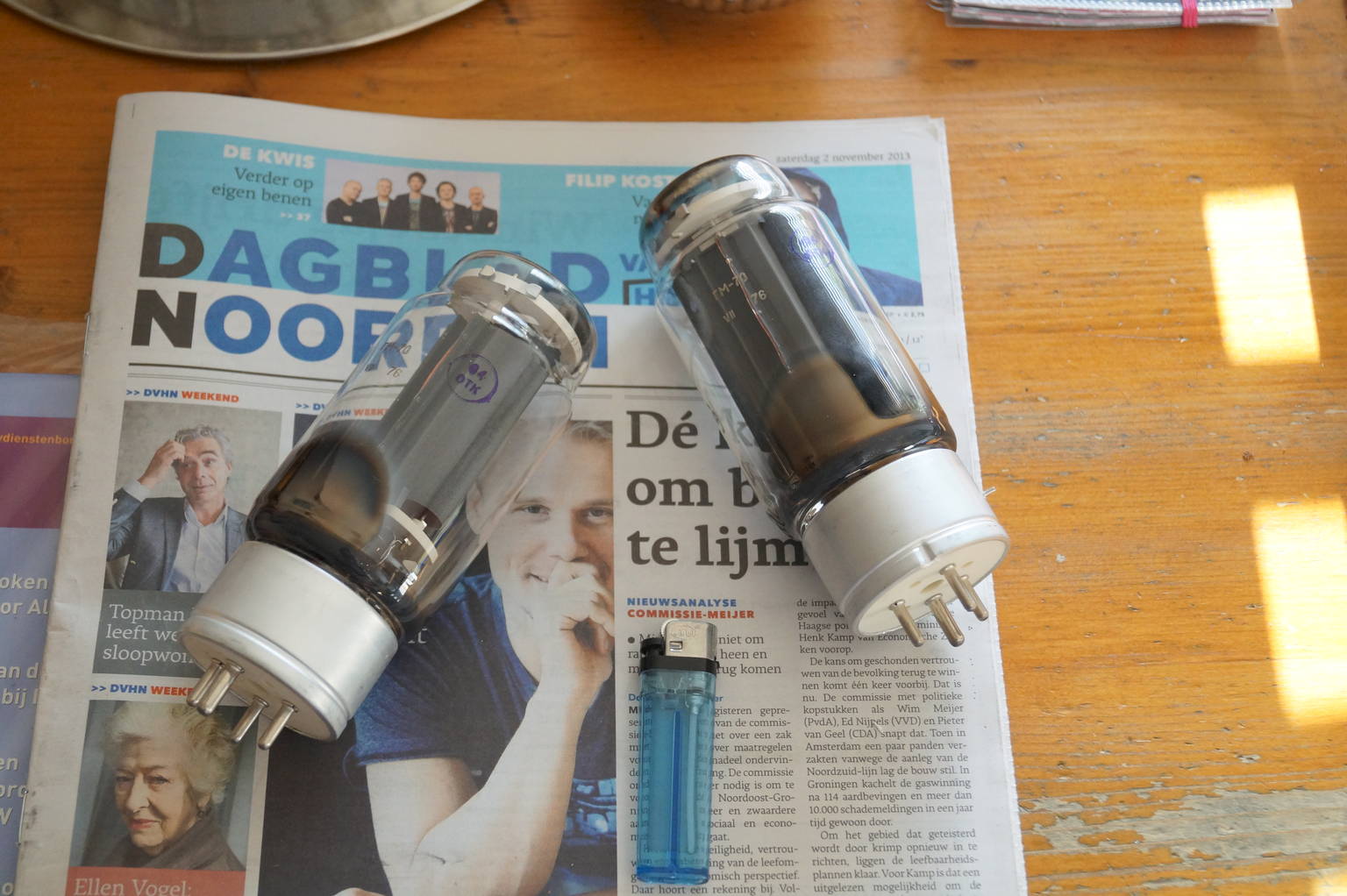

En uiteraard de GM-70 buisjes............

En wat bling,bling..................

Ben op marktplaats nog aan het kijken voor[zie laatste foto ]

[democles]

Vraagje,

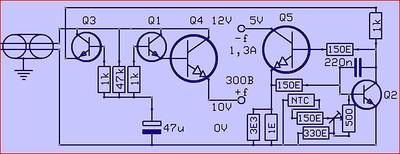

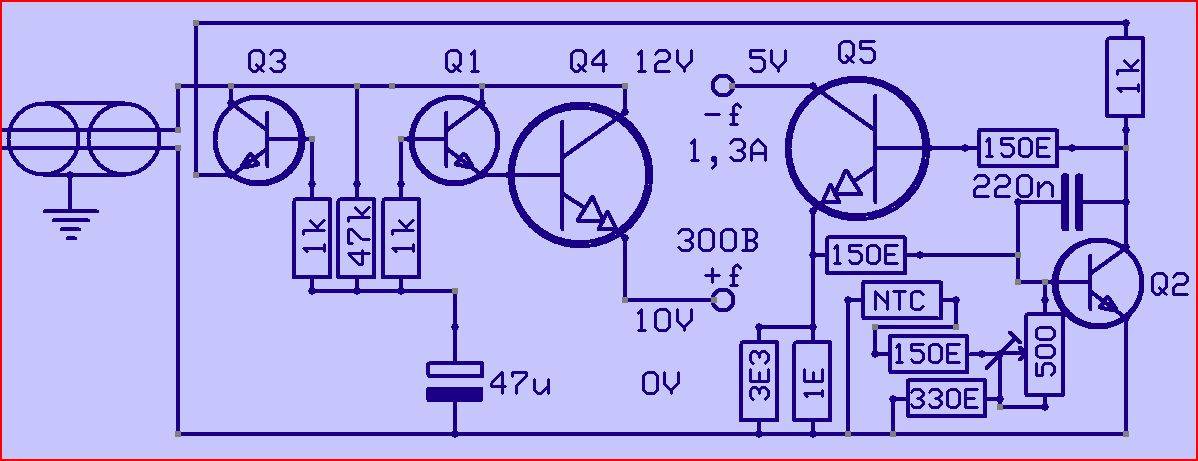

Anne, zou je iets kunnen bedenken zodat ik dat ,Coleman gloeiprintje, ook kan gebruiken voor de GM-70 gloei.

Ik weet dat je het een schakeling van niks vindt,maar zou je er misschien even naar willen kijken.

Ik weet dat Q5 een Fet wordt,gezien de 12v zener die er over geschakeld wordt.

Kon op het net geen geschikt plaatje vinden,

Wat ik wel weet: 3,3 en 1 ohm worden beide 0,68 ohm en de 1K boven Q2 wordt 10K en Q2 blijft een BC547C.

Al vast bedankt.

[Ah!buis]

Eigenlijk verandert er niet zoveel.Die 2x 0,68 ohm (2W/stuk) klinkt goed voor 3A.Door de 20V die de buis nodig heeft wordt de voeding wel ruim 26V.Gevolg is dat Q5 (hoeft helemaal geen fet) flink heet word,verstookt zeker 15W.
De collectorweerstand van Q2 (staat 1k bij) had je 3k3 genomen,mag zo blijven.De hogere voeding geeft vanzelf meer stroom.Wel de elco (47µ) nu voor 35V nemen.
Anne

[democles]

Bedankt,Anne..

Heb door deze vraag een antwoord van een mede bouwer gekregen,dat Colem. voor,, Q4 de BDW93C,, gebruikt. en voor Q5 de fet, STP40NF10L.....

[die 26v was na gelijkrichting toch ... DC ?]

[Ah!buis]

Ja hoor 26V=.
Een BDW93 voor de stroom méér dan zat,kan voor Q5 maar goed koelen (fet,waarom?).Bij Q4 verwacht ik het niet zo heet,zo'n 6W (misschien iets meer).
Die C achter het typenr. hoeft niet (is voor een 100V uitvoering).
Welke Q5 heb je tot nu gebruikt?
Anne

[democles]

Die C achter het typenr. hoeft niet (is voor een 100V uitvoering).

Sorry,weet even niet wat je bedoeld

Tot nu toe Q5= TIP122

,, Q4 de BDW93C,,

[democles]

Kreeg vandaag bericht uit Polen.

De uitgangstrafo,s en HV smoorspoelen zijn klaar

[Ah!buis]

Die C achter het typenr. hoeft niet (is voor een 100V uitvoering).

Sorry,weet even niet wat je bedoeld

Tot nu toe Q5= TIP122

,, Q4 de BDW93C,,

45V BDW93 , 60V BDW93A , 80V BDW93B , 100V BDW93C .
De TIP122 zou ik hier niet gebruiken,erg krap, evt. voor beide BDWenz.
Hoewel voor Q5 is een BDV65 misschien beter,kan meer warmte kwijt.
Anne

[ray5150]

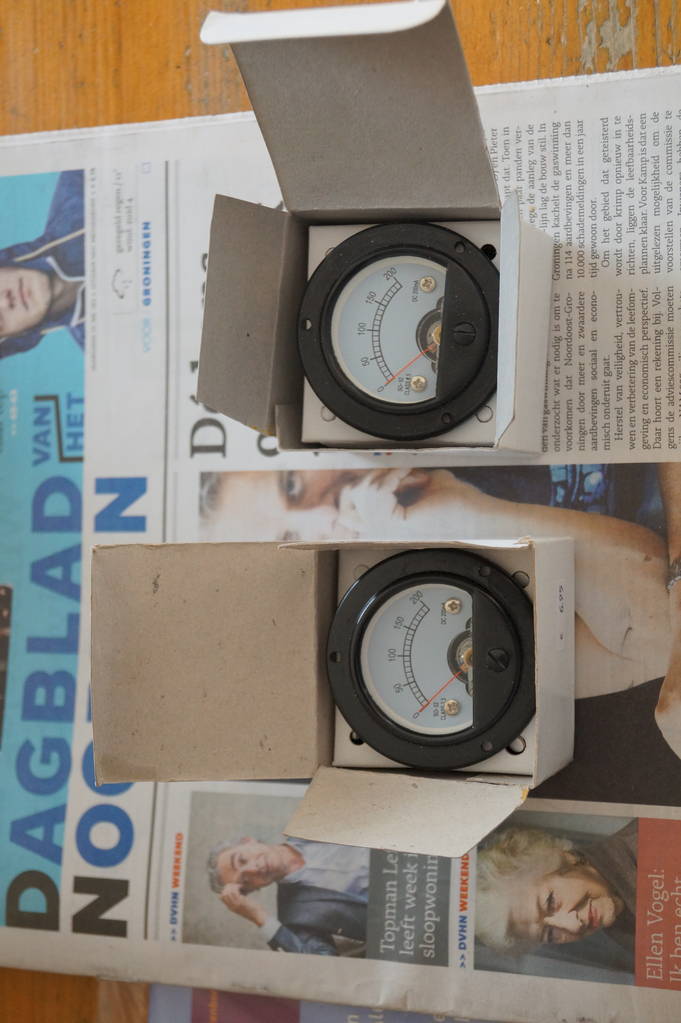

Die twee meters zijn echt mooi !

[democles]

Die twee meters zijn echt mooi !

Ja vond ik ook,komen van ,,Baco,, en niet de hoofdprijs

http://www.baco-army-goods.nl/component ... daard.html

[democles]

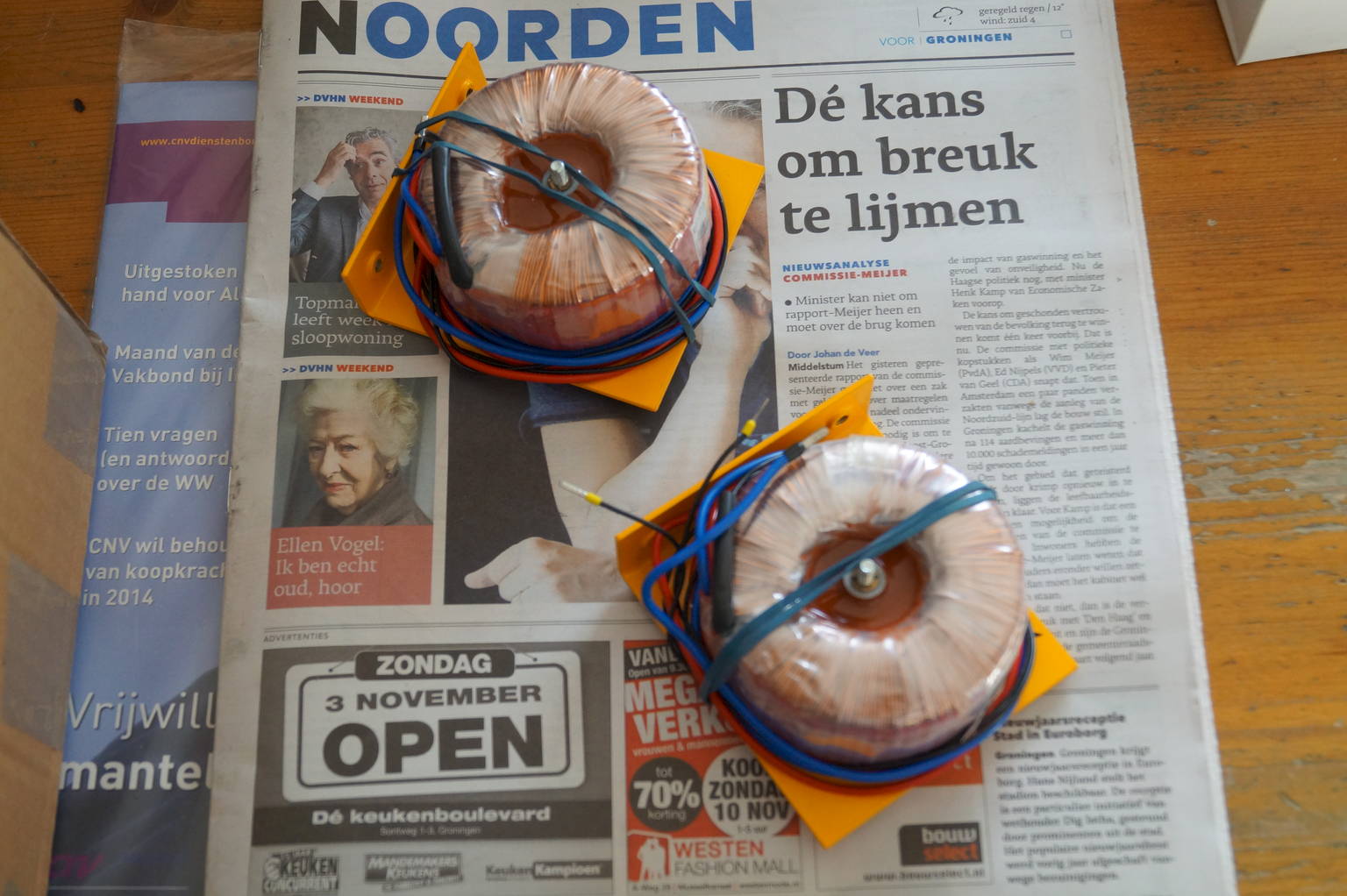

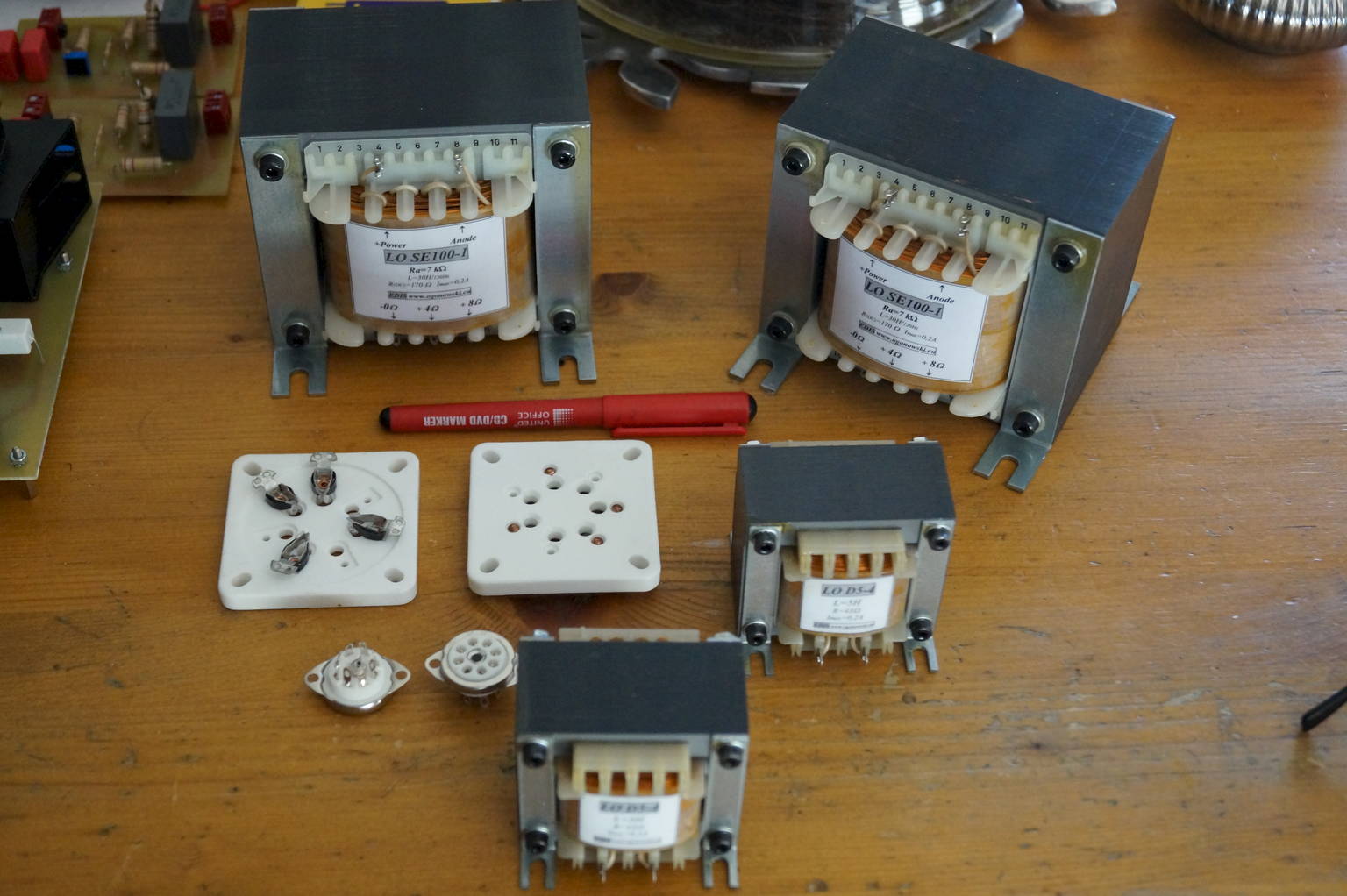

Vandaag is er een hele lading koperwerk afgeleverd,.....................

2x uitgangs trafo en twee maal smoorspoel voor de HV voeding [vers van de Poolse pers,de lak ruik je nog.]

De grote trafo,s wegen 6,1KG per stuk

Nu maar eens serieus op zoek naar die heftruck

[TubeHead]

[ds23man]

Gelukkig zit er hoogteregeling op mijn LaRo, anders kom je nooit met dat ding op een luisterdag!

[democles]

Ja ik zit al een paar uur sprakeloos naar deze kunstwerkjes te kijken...........................

En daar ga ik nog even mee door................

En ,TubeHead

[ray5150]

Sja, die chipamps en UCD's hebben ook zo bepaalde voordelen...

Ze wegen 3 x niks...

Maar dit heeft veel meer karakter.

Versterker van het jaar 2013 !

[TubeHead]

Mag ik misschien heel schofterig zijn.. en vragen wat je voor zoon Poolse UGT rakker hebt betaald ?

[democles]

,Transformers SE100-1...............2x145=290Euro,,

Dat is dus de prijs voor 2

[verzenden 21 eurie en 3 weken wachten.]

[TubeHead]

Hey dat is helemaal niet gek zeg !

[democles]

Nee,voor deze kwaliteit..[moet zich nog bewijzen,maar die gebakjes van de Lampizator Pool lopen er ook op].. en deze prijs

[democles]

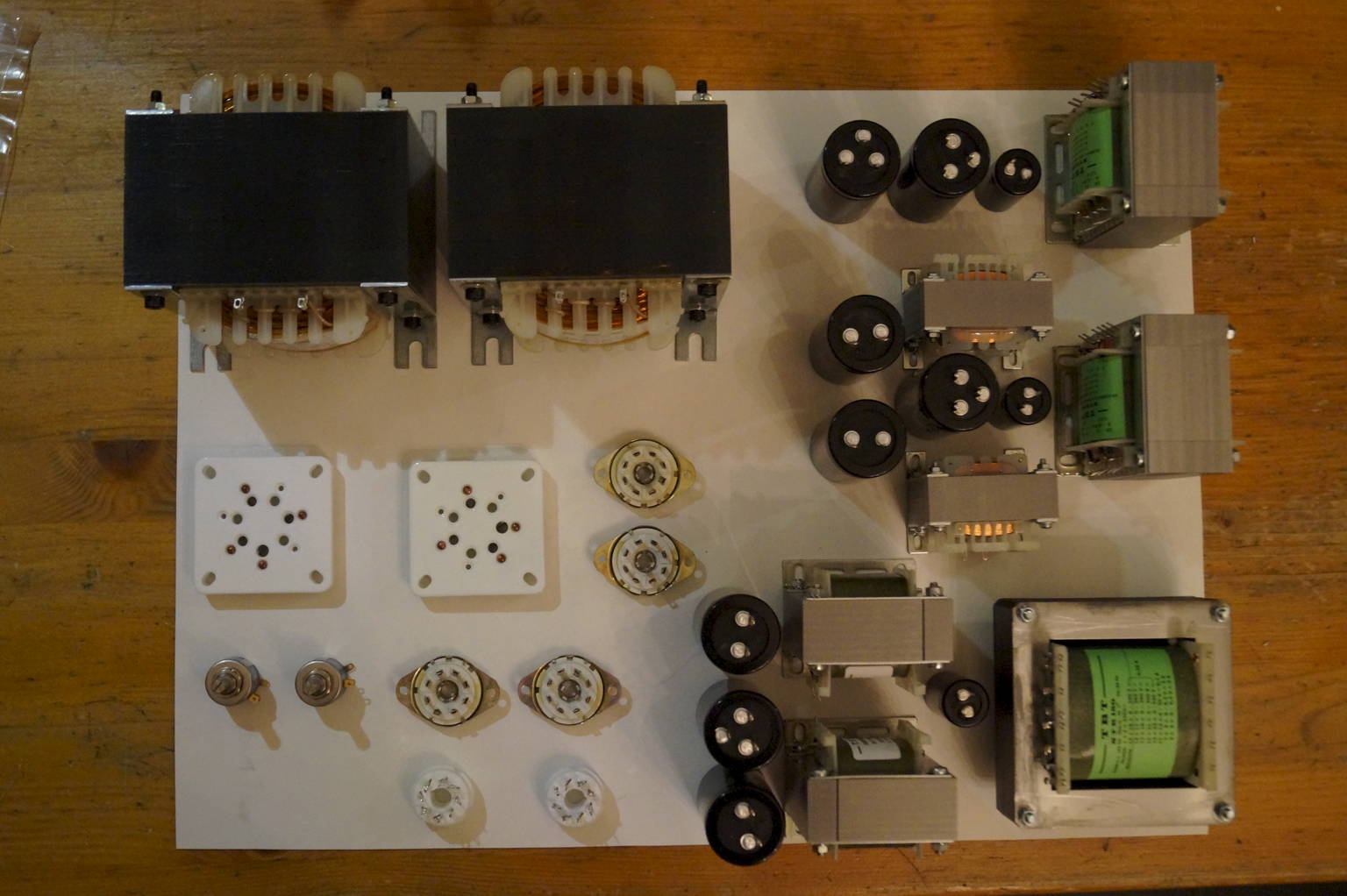

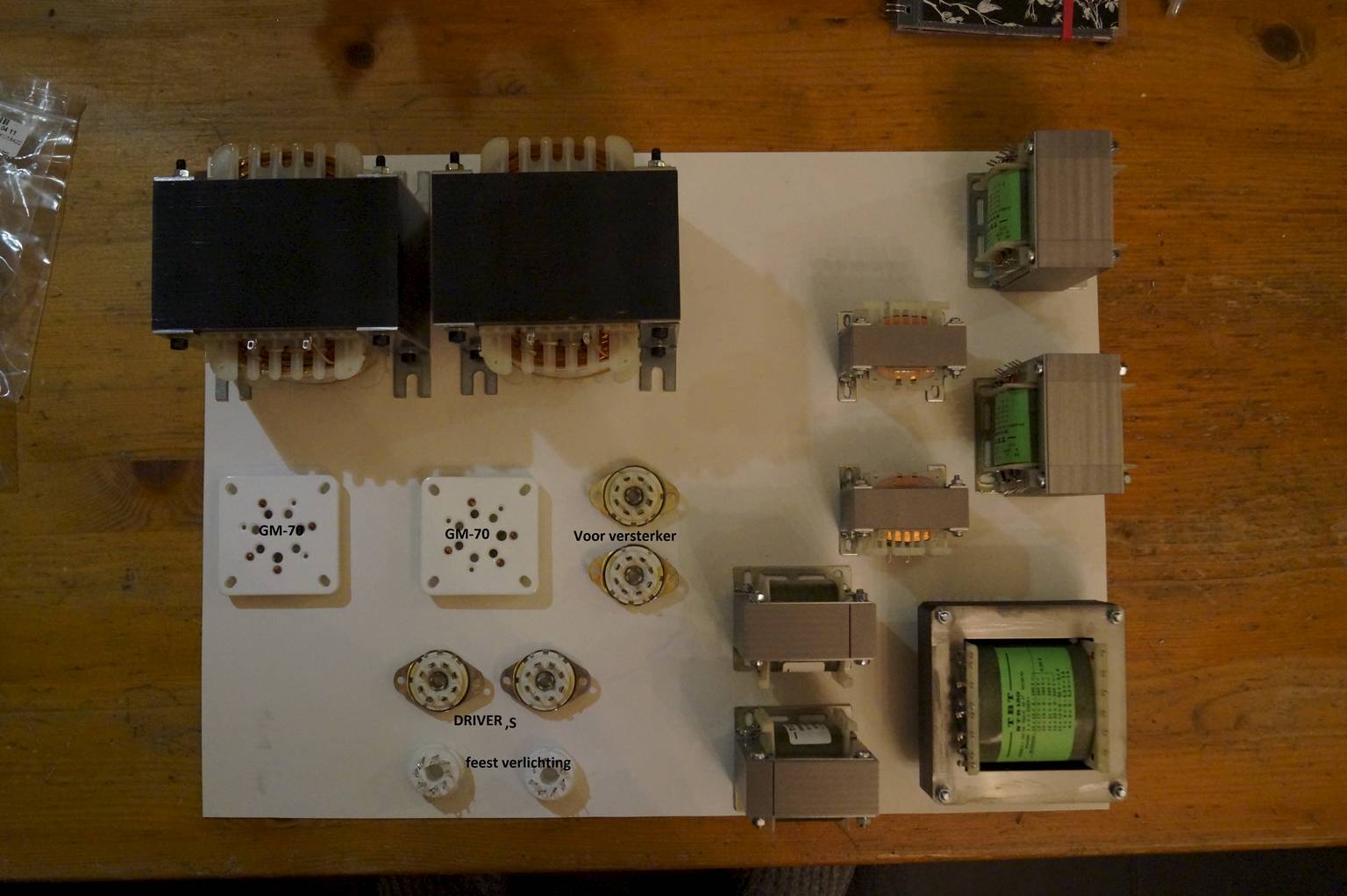

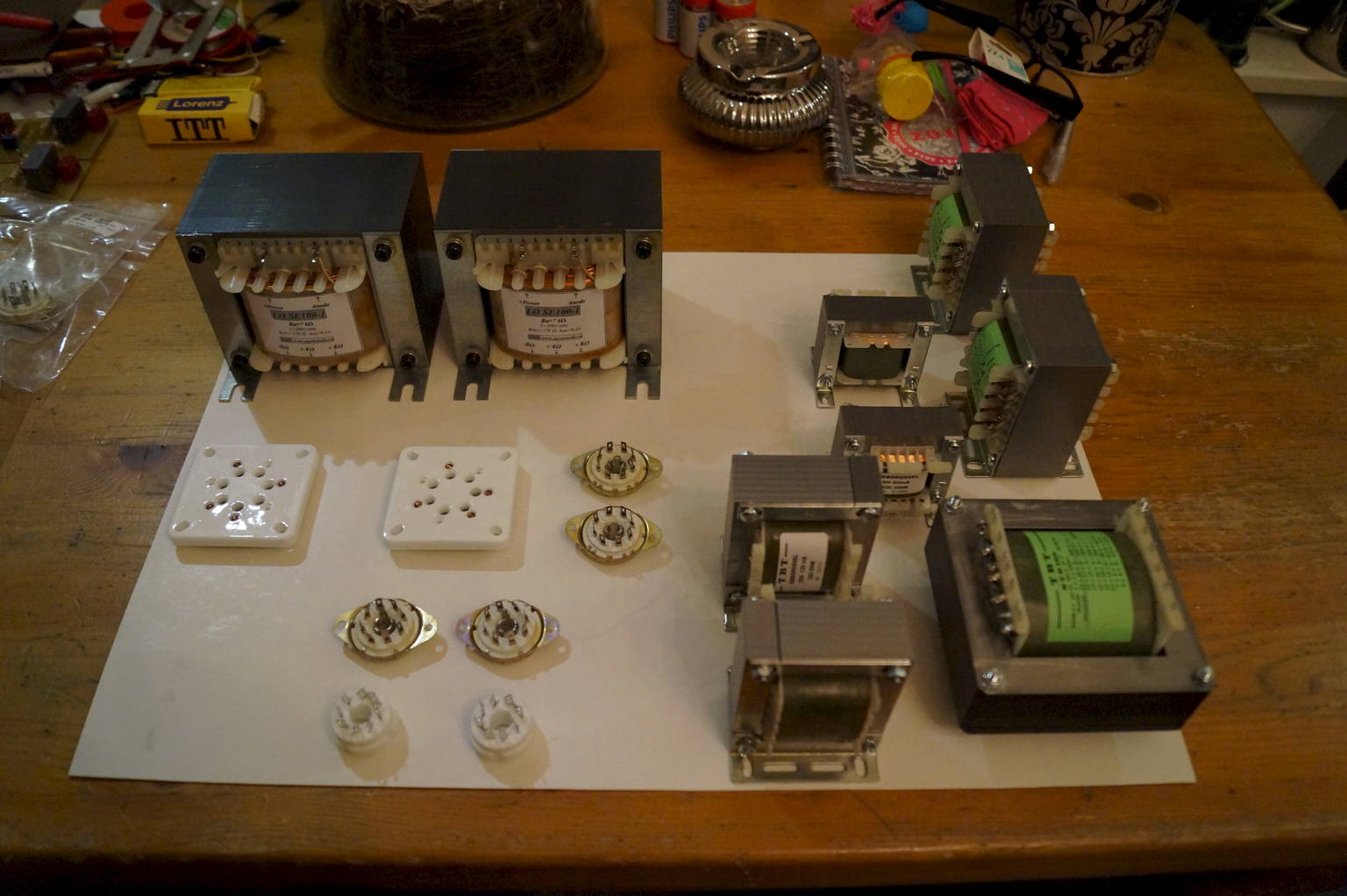

Een begin gemaakt met de all oude strijd,,,PASSEN en METEN,,..........

En ,passen en meten, begint met karton

Ja,stukje karton geknipt met de max. afmetingen van wat er in mijn rek past.

En nu maar schuiven.

De hoogspanning voor de GM,s komt in een apart kastje,anders is de boel niet meer te verplaatsen gezien het gewicht!

Alle opmerkingen zijn welkom

[ray5150]

Niet symmetrisch ?

[democles]

Ja,niet symmetrisch,of wel............

Foto met elco,s en de 2 NRS potmeters bijgevoegd.
