12E1 buizen mono versterkers + voorversterker

sevenup · Bericht door **sevenup** » do 26 mar 2009, 8:44

audiomanics schreef:
sevenup schreef:
Hoe bereken je zoiets?

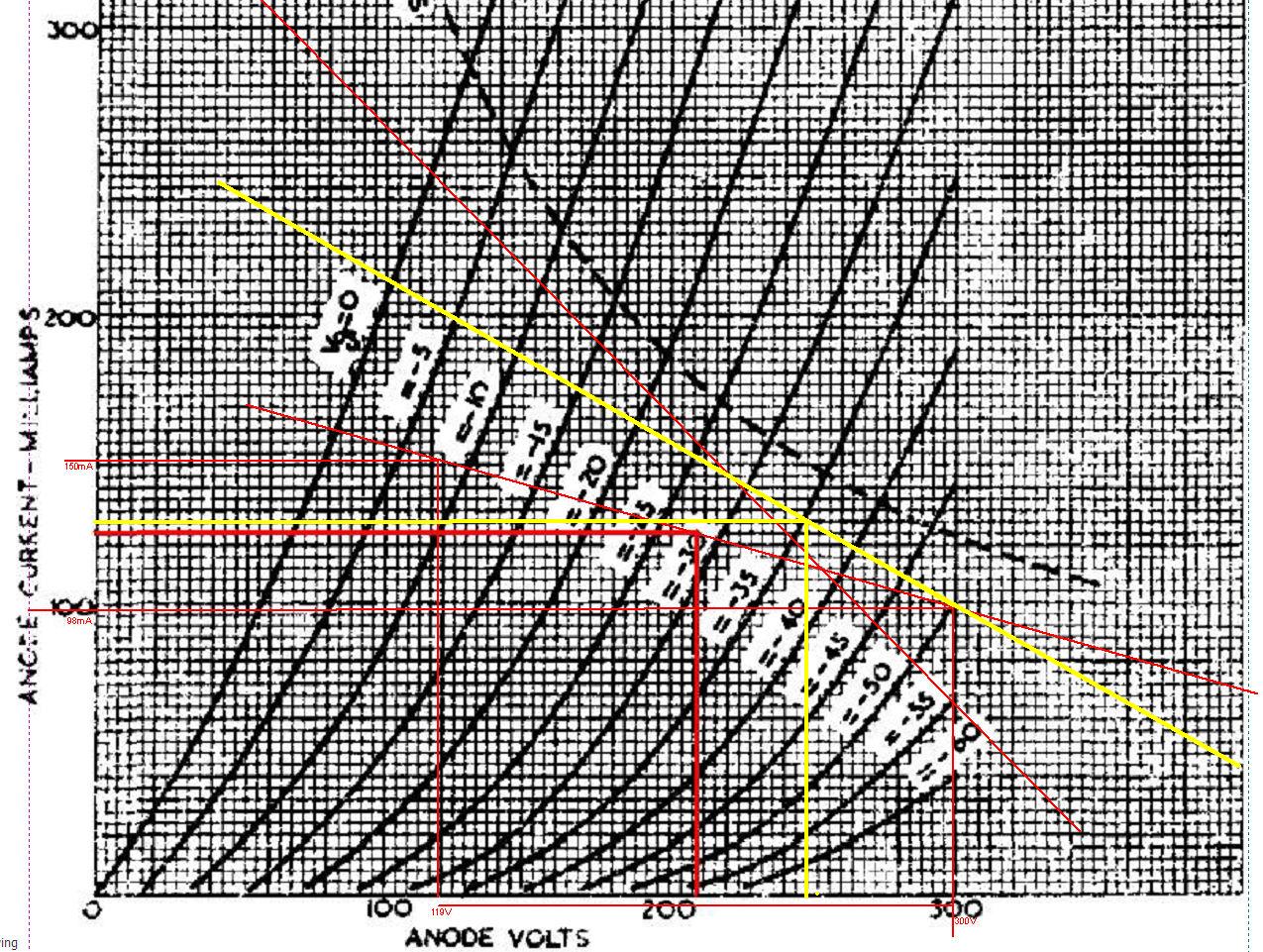

Nou, men neme de grafiek van de 12E1, en op je werkpunt zet je de belastingslijn van 3545 Ohm (de Raa van de trafo) . Omdat je niet verder mag dan 300V bij deze buis is dat je bovengrens. Het snijpunt van 300V met deze belastinglijn ligt op 98mA.
Het verschil tussen je voedingspanning en de 300V is 90V. Het verschil in stroom is 125-98=27mA 90V*0.027 = ca 2.3W bij push-pull..
Het zou ook beter passen als je hier een trafo zou gebruiken met een Raa van 1000 Ohm of nog iets lager en de stroom door de buis nog iets hoger zou nemen.. Voor het gemak heb ik de belastingslijn van 1K er ook in getekend..

Beter is het om ook de andere zijde uit te plotten en om van de Vg uit te gaan om het maximum vermogen te berekenen..
Het kantelpunt om van klasse a naar b te gaan kun je vinden door het punt waar de belastingslijn door de nul gaat.. Vanuit de linker kant ga je dan verder met een belastingslijn Raa/2..
(B.J.Thomson construction... zie ook literatuur van Menno van der Veen etc)

Kees

Kees

Bedankt voor de uitleg

Ik zal nog eens de literatuur induiken...

Zo leer ik telkens weer wat bij. Blijft allemaal zeer interessant.

sevenup · Bericht door **sevenup** » do 26 mar 2009, 20:27

Ik heb nog even gekeken naar de voeding, en kom nu op 240V voor de 12E1. Als ik dan ook nog een iets hogere stroom neem, komt het vermogen toch een stukje hoger te liggen.

Ik weet niet of ik het goed heb, maar ik kom dan op ongeveer 14W voor push pull in 4K.

Klopt dit?

audiomanics · Bericht door **audiomanics** » do 26 mar 2009, 20:53

Die gele belastingslijn komt, volgens mij, eerder overeen met een Raa van 2K..
Nu ben ik er niet zeker van of Amplimo de Raa van een spoelhelft geeft of ze bij elkaar optelt, zodat iedere buis slechts zo'n 1750 Ohm ziet...
Je spanning hoger nemen dan die 210V is niet heel voordelig: je zit namelijk beperkt aan die 300V Als je deze buis in triode gaat gebruiken.. Wellicht ben je beter uit als je 'm gebruikt in UL- tetrode.. Moet je even de andere grafiek gebruiken

sevenup · Bericht door **sevenup** » do 26 mar 2009, 21:39

Nog even wezen zoeken.

http://www.mennovanderveen.nl/nl/project20.html

Hierbij is de Rcc ( geen Raa omdat de cathode aan de trafo zit ) maar 900 Ohm.

audiomanics · Bericht door **audiomanics** » vr 27 mar 2009, 0:37

sevenup schreef:
http://www.mennovanderveen.nl/nl/project20.html

Dit is trouwens een projectje wat ik stiekum al een tijdje op mijn velanglijstje heb staan. Niet omdat er topklasse onderdelen gebruikt worden, sterker Menno wilde dit ook niet, maar omdat je er ondertussen al zo'n 100 verschillende versterkers mee kan maken door alleen wat draadjes anders te leggen..
Een zeer leerzaam geval dus...
Misschien ooit als ik niets te doen heb en wat geld teveel heb...

Kees

sevenup · Bericht door **sevenup** » vr 27 mar 2009, 8:31

audiomanics schreef:
sevenup schreef:
http://www.mennovanderveen.nl/nl/project20.html
Dit is trouwens een projectje wat ik stiekum al een tijdje op mijn velanglijstje heb staan. Niet omdat er topklasse onderdelen gebruikt worden, sterker Menno wilde dit ook niet, maar omdat je er ondertussen al zo'n 100 verschillende versterkers mee kan maken door alleen wat draadjes anders te leggen..
Een zeer leerzaam geval dus...
Misschien ooit als ik niets te doen heb en wat geld teveel heb...

Kees

Denk dat dit hem dan maar wordt, kan ik lekker experimenteren

audiomanics · Bericht door **audiomanics** » vr 27 mar 2009, 13:11

Hetzelfde concept maar dan met de 12E1?
Ik hou je in de gaten, mannetje ...
Afbeelding

Kees

sevenup · Bericht door **sevenup** » wo 29 apr 2009, 19:26

Ben de laatste tijd niet aan bouwen toegekomen. maar dat heeft een goede reden. Sinds 7 weken ben ik de trotse vader van ons eerste kindje. Het is een meisje met de naam Fleur. Ik ben nog nooit zo trots geweest op iets wat ik zelf gemaakt heb

Nu gaat alles zijn gangetje en heb ik weer wat tijd. Ik doe rustig aan en ben begonnen met het bestellen van de onderdelen voor de voorversterker. Alles gevonden op http://www.tubetown.de. Veel mooie onderdelen voor een goede prijs. Alles binnen 3 dagen geleverd.

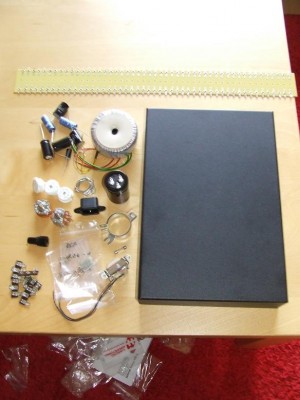

Zie foto voor de onderdelen...

Binnenkort ga ik dan beginnen met het boren van alle benodigde gaten.

gervenja · Bericht door **gervenja** » wo 29 apr 2009, 19:55

@sevenup: van harte gefeliciteerd met je nieuwe geluk. Zijn de wallen onder je ogen al wat weg getrokken

RobertD · Bericht door **RobertD** » wo 29 apr 2009, 19:57

sevenup schreef:
Sinds 7 weken ben ik de trotse vader van ons eerste kindje. Het is een meisje met de naam Fleur. Ik ben nog nooit zo trots geweest op iets wat ik zelf gemaakt heb

Gefeliciteerd met dit nieuwe zelfbouwstuk. Hoe bevalt de geluidskwaliteit?
In het begin is er altijd nog wat vervorming, maar dat wordt steeds beter hoor. Dit soort doe-het-zelf producten moet je wel een jaar of drie laten inspelen voordat er iets zinnigs uitkomt, maar het is de moeite waard.

Wij wachten natuurlijk op de foto's !!!

Geniet ervan, en wens je vrouw ook veel geluk!!

Bericht door **Wowly** » wo 29 apr 2009, 20:31

Wowie! Gefeliciteerd!!! Wat een ontzettend leuke naam zeg...

veel geluk met je gezin, en ook je vriendin/vrouw gefeliciteerd!

Jan

mischa72 · Bericht door **mischa72** » wo 29 apr 2009, 22:29

Ook vanaf hier de hartelijke gelukwensen. Ik kan me precies voorstellen hoe je je voelt. Lekker he?

Geniet ervan, voor je het weet zie je een baby van een ander en denk je: was die meid van mij nog maar zo klein

Betekent dit trouwens dat je project vertraging op gaat lopen?

Groeten,
Mischa

sevenup · Bericht door **sevenup** » do 30 apr 2009, 7:46

Bedankt voor de felicitaties, ook namens mijn vriendin. Wallen onder de ogen valt wel mee. Ze wordt 1 keer per nacht wakker voor voeding. Verder is ze heel tevreden en huilt weinig. Volgens mij hebben we hier wel geluk mee, ik hoor ook wel anders...

Het project zal wel iets langzamer gaan, maar ik heb best wel wat tijd over. Fleur slaapt nogal veel

Hierbij een foto van de kleine

sevenup · Bericht door **sevenup** » do 30 apr 2009, 20:24

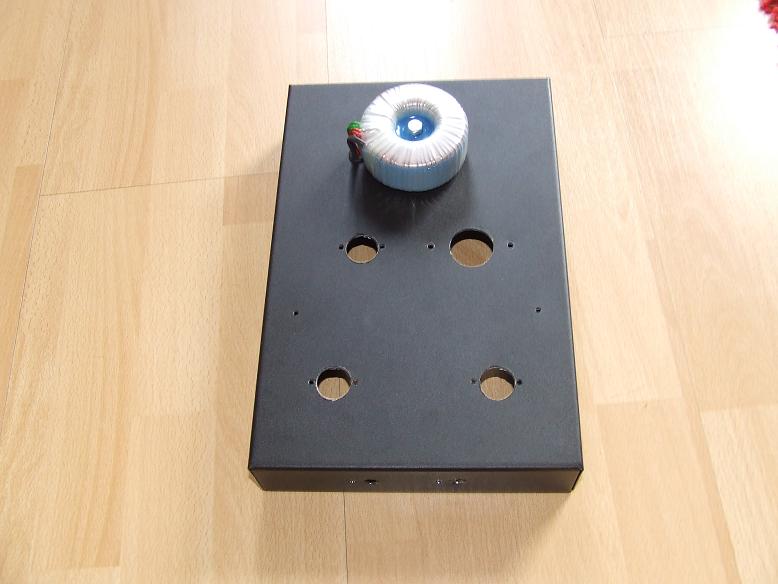

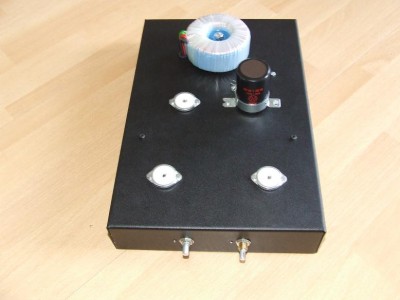

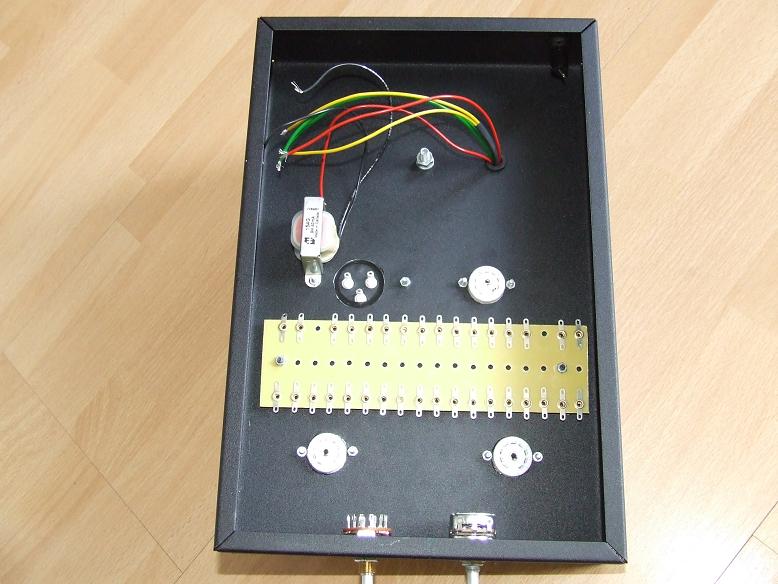

Lekker aan het bouwen geweest

Hierbij een paar foto's...

sevenup · Bericht door **sevenup** » vr 01 mei 2009, 21:45

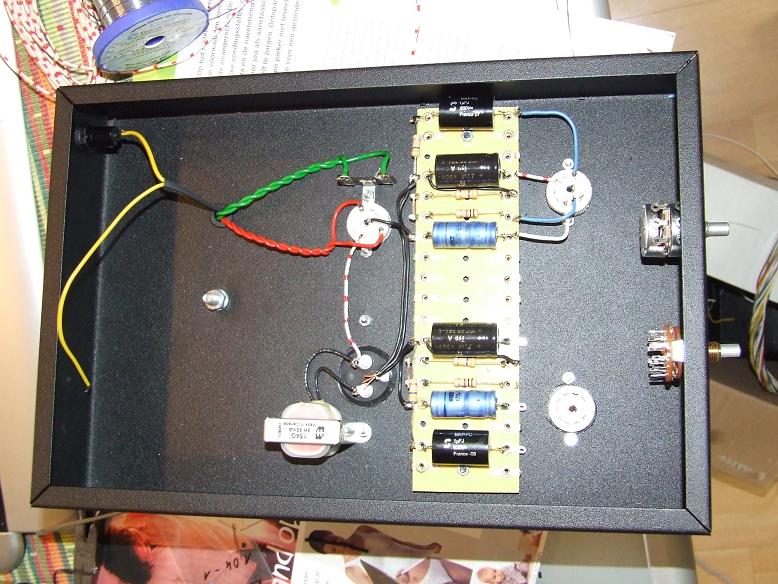

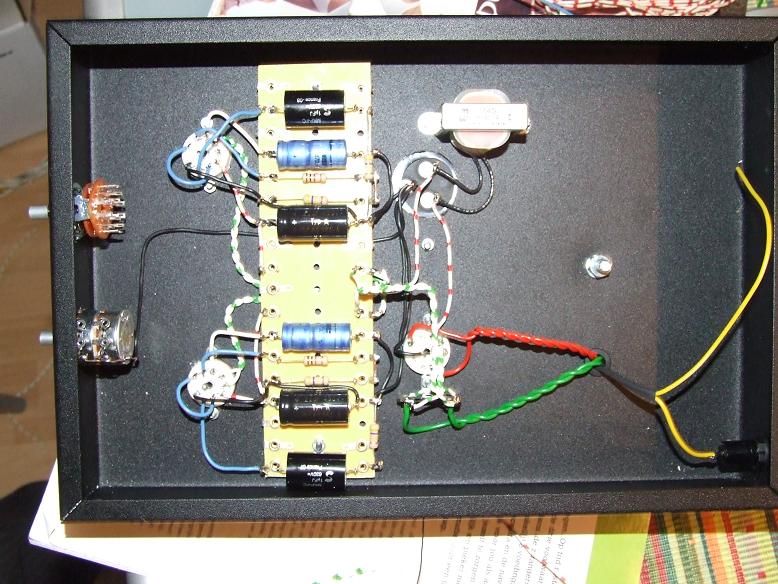

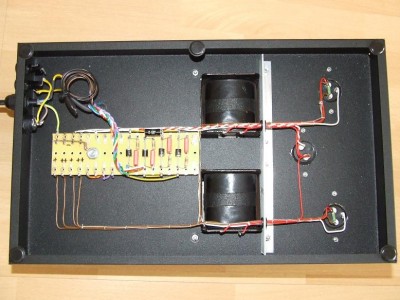

Alweer een heel stuk opgeschoten. De bedrading voor de ingangen en de potmeter moet nog gedaan worden. Ook moet het ledje op het frontje nog aangesloten. Verder alles klaar, de voeding meet goed en de schakeling ook. Buizen staan goed ingesteld, voedingspanning 280V, uitgangsspanning 140V voor de ontkoppel-condensatoren.

Morgen weer een dag

sevenup · Bericht door **sevenup** » zo 03 mei 2009, 7:41

Nu begint het er echt op te lijken. Power ledje aangesloten en knoppen gemonteerd. Vandaag de tulp chassisdelen nog in het chassis boren.

Ik heb trouwens ook nog een paar mooie smoorspoelen gekregen voor de eindversterker. Ze zijn 5H bij meer dan 250mA

en zien er nog heel goed uit. Wegen wel 2 tot 3 kilo per stuk...

sevenup · Bericht door **sevenup** » zo 03 mei 2009, 14:48

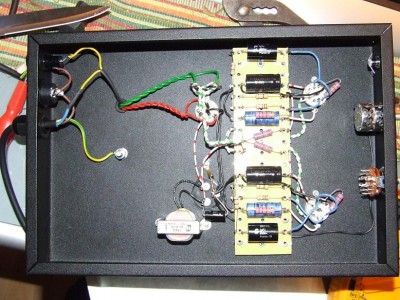

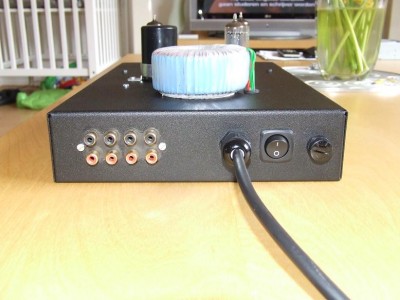

Hij is nu zo goed als klaar. tulp connectoren er in en bedrading aangesloten. Alles met dunne afgeschermde coax kabel. Straks eens uitproberen

jaapschreuder · Bericht door **jaapschreuder** » di 05 mei 2009, 21:29

Dat ziet er goed uit (beide, de kleine, en je voortrap!!!)

Gefeliciteerd nog!!!

Ben zelf ook aan het orienteren naar wat ik bouwen ga, alleen heb ik mijn prio nu eerst wat liggen bij de auto. denk dat ik na de bouwvak het 'bouwplan' klaar wil hebben, zodat ik tegen de winter het praktische gedeelte kan afronden...

Ik houd je project even in de gaten, ziet er goed uit!!!

sevenup · Bericht door **sevenup** » wo 06 mei 2009, 20:22

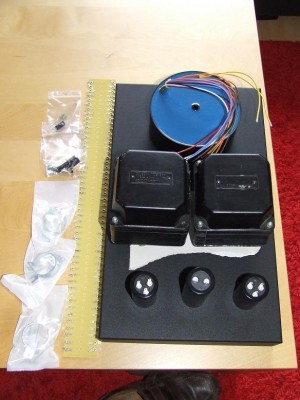

De nieuwe bestelling is binnen

Met onder andere een chassis van 25x43cm en een 260VA ringkern transformator. Ook een paar elco's en klein materiaal. Hiermee heb ik zo goed als alles om de voeding te maken. Deze komt apart van het eindversterker deel. Voornamelijk omdat ik nooit alles op 1 chassis kan krijgen. De smoorspoelen zijn namelijk nogal groot

Morgen weer verder met boren en zagen...

TubeHead · Bericht door **TubeHead** » wo 06 mei 2009, 20:31

ziet er al goed uit !

sevenup · Bericht door **sevenup** » za 09 mei 2009, 18:42

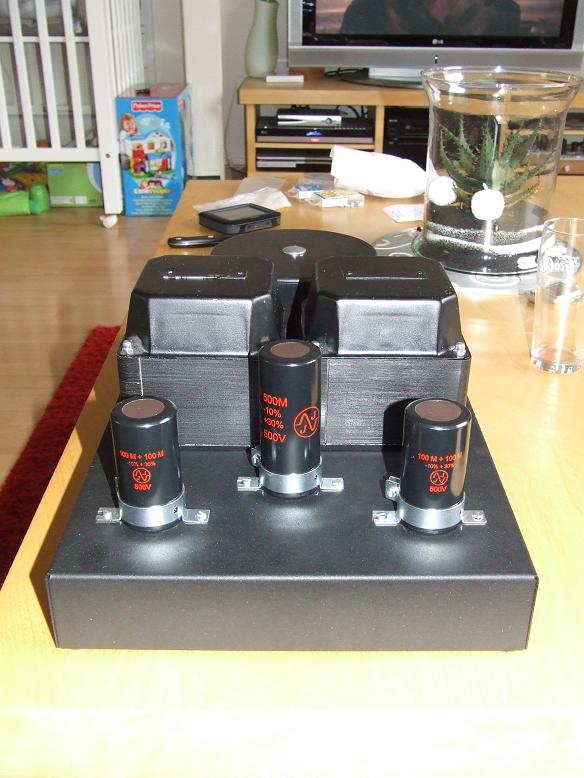

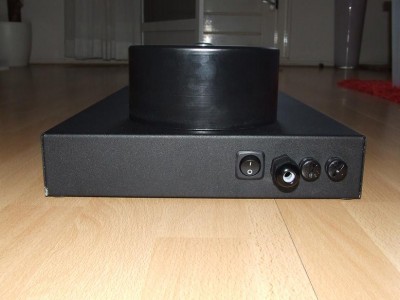

Pff, wel erg zwaar geworden die voeding. Moet alleen nog een ledje voorop.

Ik ben nog op zoek naar een meerpolige connector voor de kabel tussen voeding/versterker. Ik heb 9-10 polen nodig.

gloei links +
gloei links -
gloei rechts +
gloei rechts -
massa
hoogspanning 12E1 links
hoogspanning 12E1 rechts
hoogspanning ECC99 links
hoogspanning ECC99 rechts

Iemand suggesties? Ook een meter meeraderig draad zoek ik nog.

edit: misschien deze met deze?

sevenup · Bericht door **sevenup** » za 09 mei 2009, 21:58

En weer wat verder (De condensatortjes moeten nog worden verbonden met de diodes)

sevenup · Bericht door **sevenup** » zo 10 mei 2009, 12:55

De voeding is bijna klaar. Alleen nog de softstart/inschakelvertraging inbouwen...

audiomanics · Bericht door **audiomanics** » zo 10 mei 2009, 14:00

sevenup schreef:
Ik ben nog op zoek naar een meerpolige connector voor de kabel tussen voeding/versterker. Ik heb 9-10 polen nodig.
Iemand suggesties? Ook een meter meeraderig draad zoek ik nog.

edit: misschien deze met deze?

De pluggen die je daar voorstelt zijn niet alleen heeeeeeel groot maar je komt er ook niet qua aantal pennen.

Veel gebruikt in de buizenwereld zijn die zogenaamde octal pluggen, maar dan kom je er ook niet..

Een hele elegante oplossing kan zo'n eenvoudige 15-polige D-Connector zijn... ja, die ook achter op je computer zitten..
15-polig kom je niet zo vaak tegen dus je zult niet in de verleiding raken om je voeding op je computer aan te sluiten ook..
Je kunt ook zelfs een 21 polige nemen:
Voor hoogspanning sla je een puntje over en voor grote stromen neem je twee pennetjes.. De shield maakt eerder contact dan de pennen dus je massa potentiaal staat ook meteen goed.
En die dingen worden geclassificeerd met minimaal 250V en 2A contact belasting.. ruim voldoende dus...
Niet te groot, makkelijk aan te sluiten..en bovenal: heel erg goedkoop... dus wat let je??

Desnoods een iets duurdere 'mixed' 40A 750V!!! zoals deze:
http://nl.farnell.com/harting/096940090 ... dp/1200473

Kees

AatV · Bericht door **AatV** » zo 10 mei 2009, 16:35

@Sevenup,

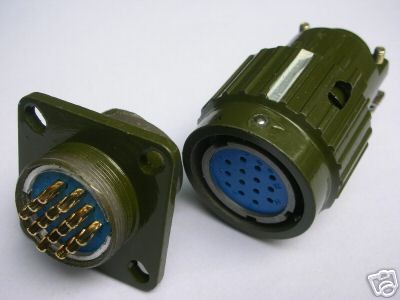

In aanvulling op de vorige suggesties ; als je een beetje geduld hebt kun je via ebay een setje van een 14-polige connector/plug kopen bij deze verkoper uit Hong Kong voor 11 euro en een beetje:
http://cgi.ebay.nl/Military-Gold-14-Pin ... .m63.l1177

Afmeting van de plug : doorsnede van ca 31 mm.
Afmeting van het het schassisdeel : 31 x 31 mm.
Kleur : inderdaad militair groen.

groeten,
AatV
