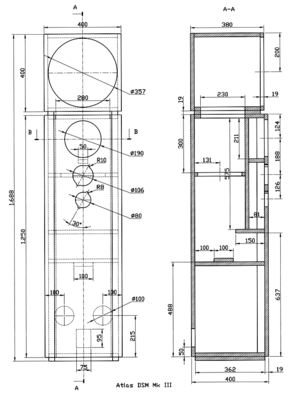

Probleem Visaton Atlas DSM MK2

[Camiel]

Daarmee bedoel je of de speakeraansluitingen rood op rood zit en wit op wit? ofwel links en rechts goed op elkaar aangesloten zitten. Dat ga ik zeker nog een keer nalopen, thanks for the tip. Zoiets simpels zou je zomaar over het hoofd kunnen zien.

Ik bedoel niet links en rechts (die moeten ook goed zijn aangesloten), maar plus en min. De plus en min aansluiting van elke individuele driver moet op het juiste knooppunt van het filter zijn aangesloten, zoals aangegeven in het schema van het filter. De plus aansluiting van de driver is normaal gesproken gemerkt met een rode stip. Dit is geillustrustreerd in het plaatje hieronder. De plus aansluitingen van de uitgangen van het filter zijn relatief eenvoudig te vinden door het filter schema naast het opgebouwde filter te leggen. Hierbij neem ik aan dat je de componenten in het opgebouwde filter terug kunt herkennen in het schema.
PS: De uitleg van Walt hierboven is vermoedelijk duidelijker.
Hoe meer drivers er in een luidspreker zitten, hoe groter de kans dat er iets fout gaat bij het aansluiten van de drivers op het filter .

Dat hebben we inderdaad reeds gecontroleerd, door vergelijk van de aansluitingen in beide speakers. Het zit allemaal correct aangesloten.

[Camiel]

Blijkbaar kun je de woofer sectie en mid-hoog sectie splitsen. Als je deze links en rechts afzonderlijk aansluit, hoor je dan nog steeds verschil in beide secties? Dat zou al weer een stap kunnen elimineren.

Zijn er ook geen fijne litze draadjes die ergens sluiting veroorzaken?

Ook zou je de filters kunnen omwisselen en kijken of het probleem mee verhuist. Maar dat is best een klusje.

Hopelijk vind je snel de oplossing; dit is wel een van de iconen uit de zelfbouwhistorie.

Dat klopt inderdaad dat midden/hoog is gescheiden van laag. Het verlies blijft dan hetzelfde.

[Camiel]

Met zoveel wegen is het inderdaad lastig, omdat er geen frequentiegebied is waar niet minstens twee drivers significant herrie produceren. Maar door met een toongenerator app door het hele bereik te fietsen krijg je toch een wat scherper idee van de frequentiegebieden waar de problemen zitten. En je hoeft er niets speciaals voor aan te schaffen, alle hardware heb je waarschijnlijk al en er zijn genoeg gratis apps die doen wat je wil.

Je kan ook ruis afspelen over beide speakers en met een app als Spectroid kijken of er een verschil is in het weergegeven spectrum. Er is zelfs een RTA Audio analyzer beschikbaar (op Android tenminste, maar vast ook wel voor iOS), waarmee je sweeps kan afspelen en de respons kan meten. De absolute resultaten moet je natuurlijk met een korrel zout nemen omdat de microfoon in je telefoon niet echt geschikt is voor dit doel, maar voor een verschilmeting is het prima! Even zoeken in de app/play store levert aardig wat apps op waar je een heel eind mee moet komen.

En dan meteen nog een idee: speel roze ruis af (beslist geen witte ruis) en meet met bijvoorbeeld Spectroid heel dicht bij elke driver wat er uit komt en vergelijk tussen de twee speakers door screenshots te nemen. Zo pik je niet alleen een kapotte driver er uit, maar ook eventuele afwijkingen in de werking van het filter.

Dank voor de tip. Ik ga er van het weekend in duiken. I'll Keep you posted.

[Camiel]

Dit lijkt me meer een loshangende tak, waardoor de weg van de minste weerstand ergens anders langs gaat lopen.
Ik ken het problemen van een spelende unit, die met de filtertak niet compleet aangesloten is op plus en min. Maar via andere route krijg je wel signaal, maar zeker niet wat je wil.

Een losse massa kan resulteren in meerdere probleemgebieden.

Boxen recht tegenover elkaar zetten, 1 in fase en de andere uitfase. Roze ruis er op en het moet bijna stil zijn. koppel de probleembox los en de herrie moet klinken als ruis. Zit er nu bijv 1 middentoner verkeerd dat zou dat gebied niet uitgedoofd worden, dus dat speelt dan even luid als de goede box solo.

Je kunt vervolgens met een toongeneratoe of spl app controleren hoe luid het is, maar met een 4,5 weg lijkt me dat nog niet werken, omdat de overlap vrijwel overal zit vanaf het laagmidden.

thanks voor de tip Wouter. Baat het niet dan... Oorzaken uitsluiten wordt nu lastiger, dus dan maar het zekere voor het onzekere. Ik heb nog wel wat huiswerk te doen lees ik zo... ik ben de leek in mij achter me aan het laten merk ik al.

[Camiel]

Nee, of de +/- van de afzonderlijke units goed op het filter zitten aangesloten, zie het schema een paar posts terug, sommige units staan in tegenfase: min van de units aan de plus filtertak.

Alles is gecheckd en vergeleken met de andere speaker. Het zit correct aangesloten

[richard]

Blijkbaar kun je de woofer sectie en mid-hoog sectie splitsen. Als je deze links en rechts afzonderlijk aansluit, hoor je dan nog steeds verschil in beide secties? Dat zou al weer een stap kunnen elimineren.

Zijn er ook geen fijne litze draadjes die ergens sluiting veroorzaken?

Ook zou je de filters kunnen omwisselen en kijken of het probleem mee verhuist. Maar dat is best een klusje.

Hopelijk vind je snel de oplossing; dit is wel een van de iconen uit de zelfbouwhistorie.

Dat klopt inderdaad dat midden/hoog is gescheiden van laag. Het verlies blijft dan hetzelfde.

Dat zou betekenen dat je ten minste twee problemen hebt.
Verlies in het laag bij alleen per kant het laag aansluiten (dus zonder midden-hoog) en verlies in midden-hoog als je alleen het midden-hoog (zonder laag) aansluit.

Niet dat het niet kan, maar wellicht zit het probleem dan toch eerder in je keten.
Je hebt de speakers ook van plaats gewisseld? De kamerinrichting kan ook invloed hebben.

[Olaf Analogue]

Ik had voordat ik aan akoestische panelen begon het idee dat de linker luidspreker harder speelde en anders klonk.
naar het aanbrengen van de panelen is de weergave mooi in evenwicht, dus dat was uiteindelijk helemaal geen technisch probleem, meer een akoestisch probleem.

de indruk dat de linker luidspreker harder speelde en anders klonk had ik met de vorige setup ook, en met deze totaal nieuwe setup bleef het effect bestaan, maar nu dus, zoals gezegd, dankzij de akoestische panelen is dit effect weg genomen.

(anders gesteld had ik ook kunnen stellen dat de rechter luidspreker zachter en anders leek te klinken)

[Kappa7]

ff links en rechts wisselen om dat uit te sluiten dus.

[Barry2001]

Heb dat op mijn werkkamer ook, iets een ‘uit het midden’ geluid wat komt door opstelling (lees zooi) in die kamer. Dacht dat Camiel al gewisseld had, maar nu ik teruglees staat dat er (nog) niet.

[Arno]

https://www.marktplaats.nl/a/audio-tv-e ... sPage=home

[Olaf Analogue]

ff links en rechts wisselen om dat uit te sluiten dus.

Precies! dat is de makkelijkste manier om te bepalen of het een technisch of een akoestisch probleem is.
Dat was uiteraard ook het eerste wat ik toentertijd deed, daardoor wist ik al dat het een akoestisch probleem was, maar het blijft uiteraard wel ergeren.
ik heb een asymmetrische huismaker waardoor één luidspreker wat meer in een hoek staat en de andere aan de kant naar de open keuken staat, dat geeft een totaal verschillend afstraal gedrag per luidspreker.
Door vooral de reflecties op de zijmuren en achter de luidsprekers in te perken is het geluidsbeeld nu mooi evenwichtig en klinkt het echt stereo in plaats van dat het "all over the place" is.

[Camiel]

Blijkbaar kun je de woofer sectie en mid-hoog sectie splitsen. Als je deze links en rechts afzonderlijk aansluit, hoor je dan nog steeds verschil in beide secties? Dat zou al weer een stap kunnen elimineren.

Zijn er ook geen fijne litze draadjes die ergens sluiting veroorzaken?

Ook zou je de filters kunnen omwisselen en kijken of het probleem mee verhuist. Maar dat is best een klusje.

Hopelijk vind je snel de oplossing; dit is wel een van de iconen uit de zelfbouwhistorie.

Dat klopt inderdaad dat midden/hoog is gescheiden van laag. Het verlies blijft dan hetzelfde.

Dat zou betekenen dat je ten minste twee problemen hebt.
Verlies in het laag bij alleen per kant het laag aansluiten (dus zonder midden-hoog) en verlies in midden-hoog als je alleen het midden-hoog (zonder laag) aansluit.

Niet dat het niet kan, maar wellicht zit het probleem dan toch eerder in je keten.
Je hebt de speakers ook van plaats gewisseld? De kamerinrichting kan ook invloed hebben.

De speakers zijn idd ook al van plek verwisseld maar dan verplaatst het probleem zich mee. Het zit dus echt in deze speaker. Dat het een meervoudig probleem is zou heel goed kunnen.

[Camiel]

Ik had voordat ik aan akoestische panelen begon het idee dat de linker luidspreker harder speelde en anders klonk.
naar het aanbrengen van de panelen is de weergave mooi in evenwicht, dus dat was uiteindelijk helemaal geen technisch probleem, meer een akoestisch probleem.

de indruk dat de linker luidspreker harder speelde en anders klonk had ik met de vorige setup ook, en met deze totaal nieuwe setup bleef het effect bestaan, maar nu dus, zoals gezegd, dankzij de akoestische panelen is dit effect weg genomen.

(anders gesteld had ik ook kunnen stellen dat de rechter luidspreker zachter en anders leek te klinken)

Dat heb ik reeds uitgesloten daar ik de kabels heb omgewisseld en ook de speakers zijn in opstelling omgewisseld, het probleem verplaatst zich in beide gevallen mee. De speaker klinkt gewoon zachter, minder helder en minder diep in het laag. Dus een akoestisch probleem lijkt vooralsnog uitgesloten.

[Camiel]

https://www.marktplaats.nl/a/audio-tv-e ... sPage=home

Er staat niet bij of dit voor de MK1 MK2 of MK3 is, dit is toch niet universeel? Het geheel ziet er heel anders uit als wat ik er in heb zitten. En als ik maar op 1 speaker de filters vervang zal dat ook weer zo zijn verschil tussen de twee kunnen gaan opleveren kan ik mij zo voorstellen?

[beijert]

Hoe is het met de binnenste woofers gesteld?

[Walt]

Je zou ook eens de drive units kunnen omwisselen en kijken of het probleem mee verplaatst.

[Camiel]

Je zou ook eens de drive units kunnen omwisselen en kijken of het probleem mee verplaatst.

Dat kan zeker ook nog uitgeprobeerd worden. Tot nu toe alleen de grote sub overgezet zonder gewenst resultaat. Ik heb nog wel wat te doen zo, zijn flinke klussen. Maar alles op alles om deze prachtige speakers te behouden.

[Camiel]

Hoe is het met de binnenste woofers gesteld?

Die ga ik van het weekend losschroeven en nader onderzoeken. Thanks for the tip.

[wouter]

Ook dank voor het welkom. Het lijkt er langzaam aan in te zijn geslopen. Het is me de eerste jaren, heb ze nu 15 jaar, in ieder geval niet opgevallen. De laatste 5 jaar lijkt het te zijn toegenomen.

Heb je ze gebouwd, of gebouwd gekocht? Ik heb altijd een zwak gehad voor deze speakers, vooral vanwege de uitzonderlijke laagconstructie.

Filters van een andere serie (of dezelfde) er in zetten kan helpen, maar ik denk dat jouw onderdelen beter zijn en het risico dat het probleem mee verhuist heb je ook. Als je verwacht dat het een oplossing kan zijn, verwissel dan de filters van de goede box met die van de probleembox. Waar het probleem daarna zit verklaard of het in de box, of in de filters zit. Maar zoals gezegd, dit is zo'n complex geheel - het is voor het komen tot een oplossing van geluk spreken dat 1 box wel goed werkt.

Met ca 100kg per stuk snap ik dat ze langsbrengen lastiger is dan iemand uitnodigen. We houden het in gedachten.

[wouter]

Zo goed en kwaad als het gaat in Boxsim het filter nagebouwd, met andere (sub)woofers. De isobarische constructie met de 2e woofer (binnenin) is ook niet echt na te bouwen.

Maar bij trouble shooten kijk ik toch met name naar de impedantieplots.
Eerst bij de filters, daarna bij de luidsprekerchassis. En als laatste pas akoestische metingen.

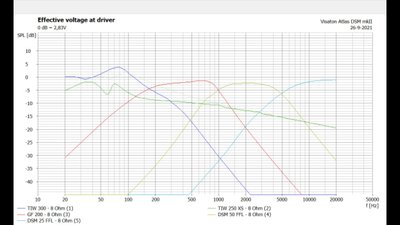

filter elektrisch geheel

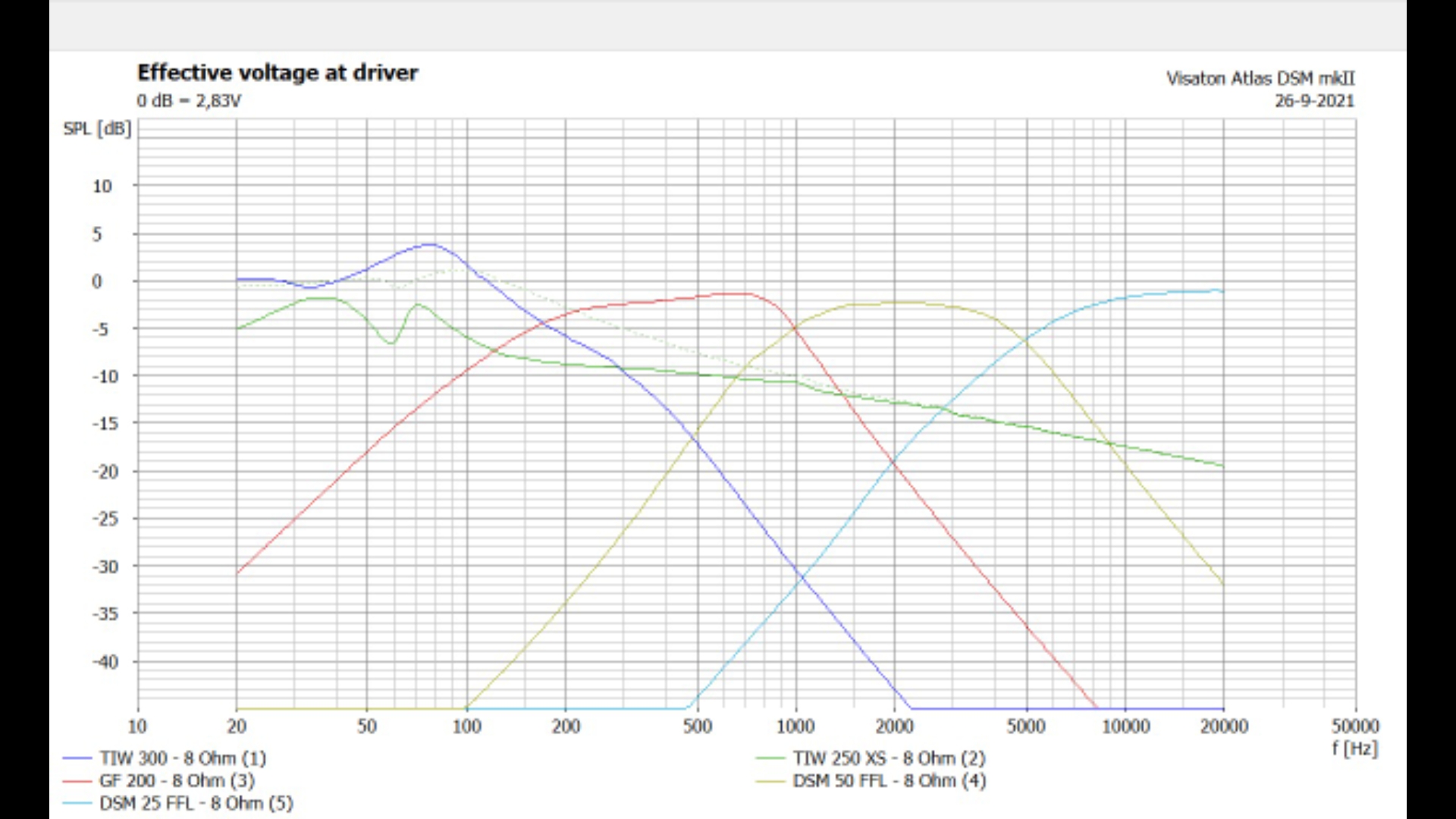

filter elektrisch

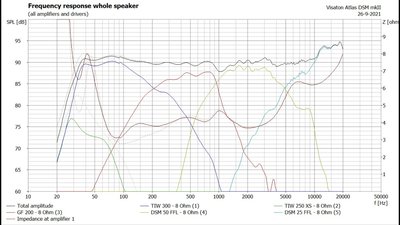

box spl

spl geheel

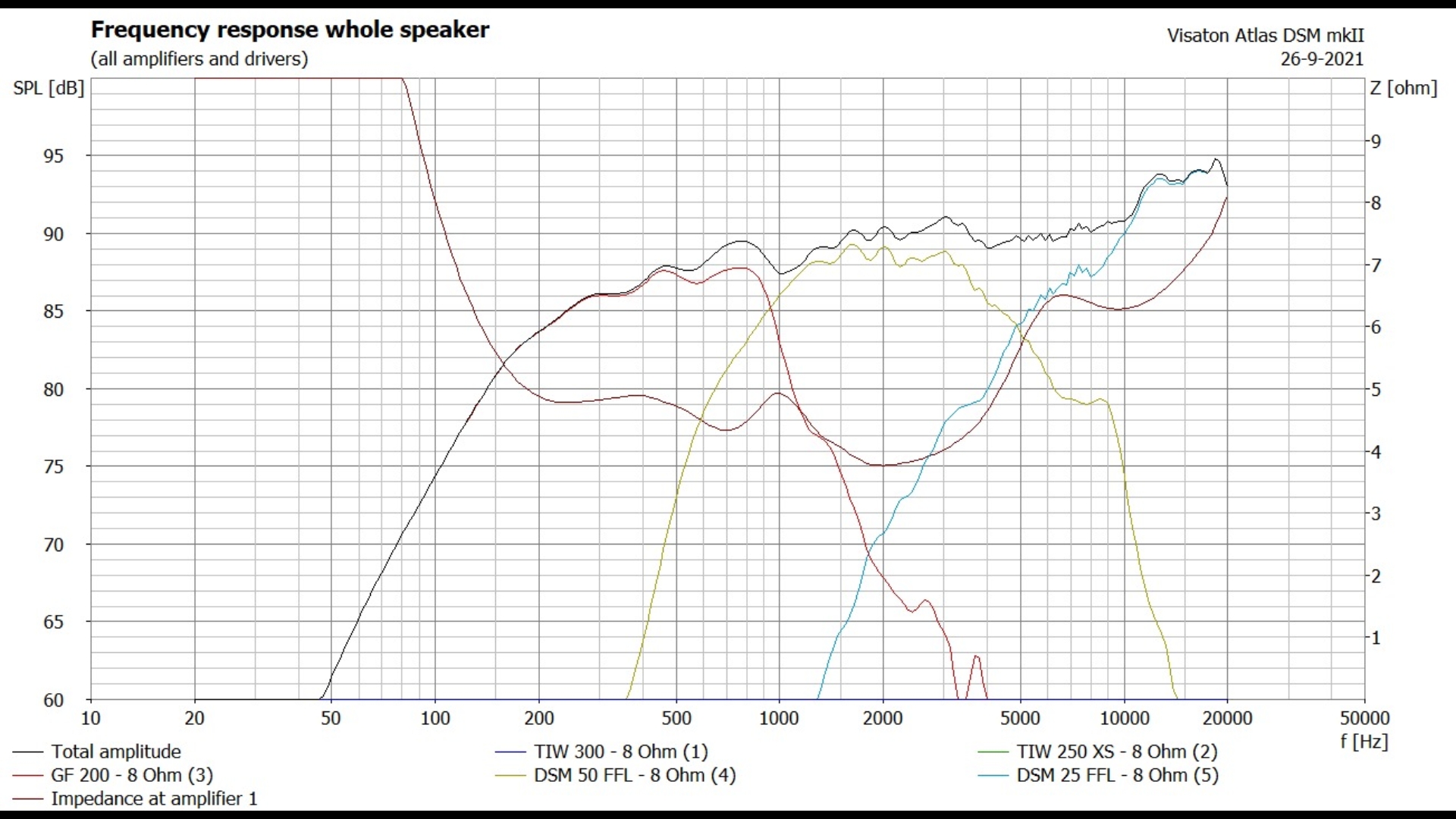

spl 8" 2" 1" midhoog

8"+2"+1" spl en impedantieplot

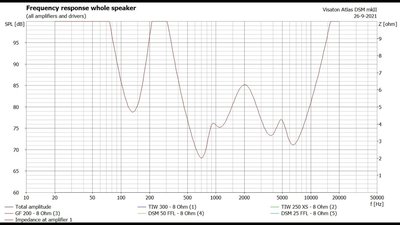

midhoog zonder 8 2 en 1 inch aangesloten

impedantie midhoog filter los

filter midhoogsectie chassis los

beide woofers impedantie en spl

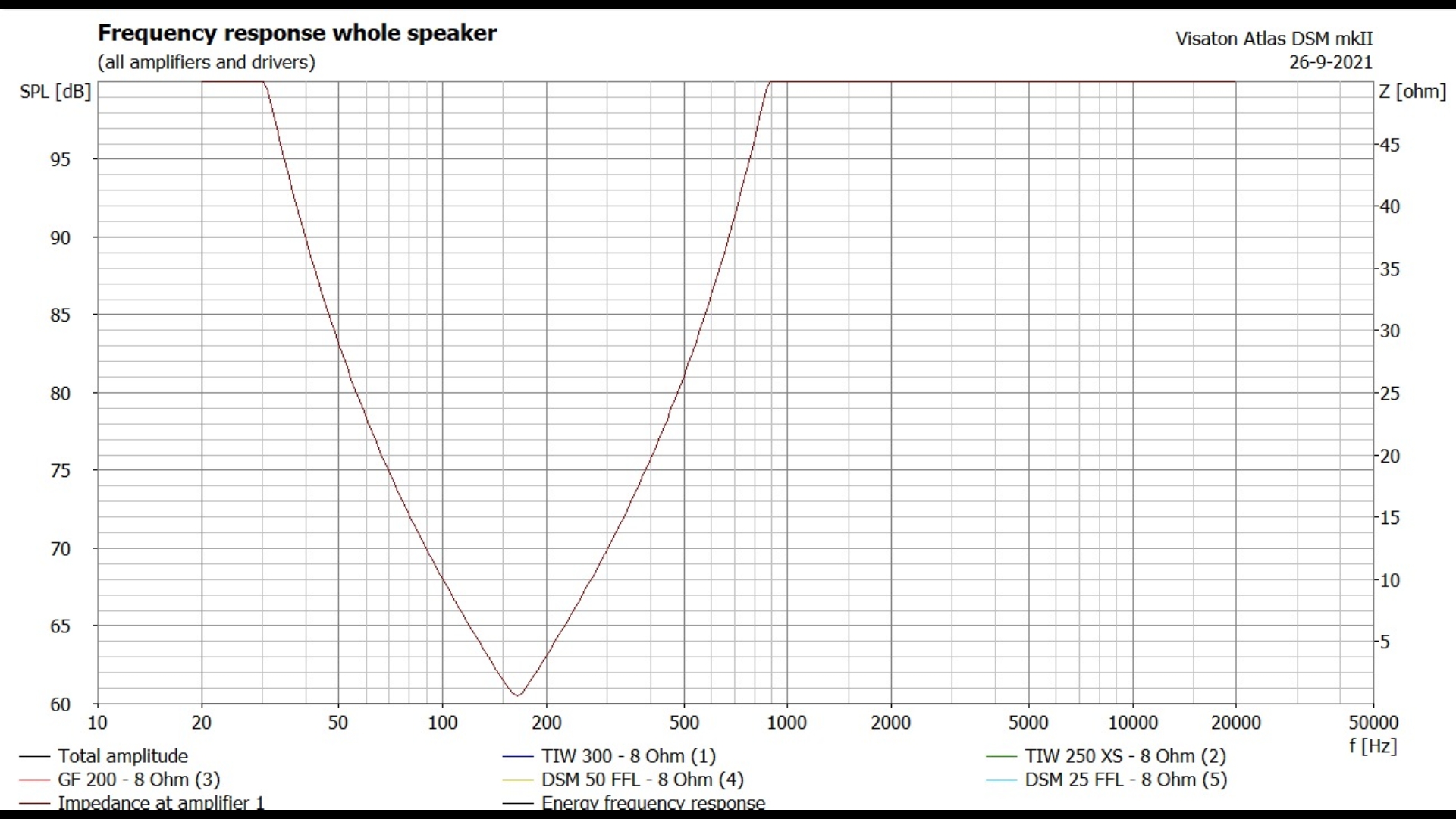

impedantie woofersectie los

filter woofersectie met woofers los

Ik controleer mijn filters altijd zonder luidsprekers er aan, gewoon op de impedantieplot - pieken en dalen moeten overeenkomen. Dit is heel handig en vlot, je hoeft niet eerst alles in te bouwen om te checken of het filter correct is. Gewoon even 2 klemmen erop, en een impedantiemeting doen. Moet je wel ook een vergelijkbare simulatie hebben van het filter zonder units er aan.

[timpert]

Ik denk dat dat nou juist het probleem is, Camiel heeft geen spullen om een impedantiemeting te doen dus vandaar de voorstellen om wat houtje-touwtje akoestische metingen te doen (er zijn gratis apps voor op de telefoon/tablet die dat kunnen).

[wouter]

daarom heb ik maat even een plan gemaakt, want al die tips zijn aardig bedoeld maar gaan enkel tijd kosten en hooguit helpen constateren waar het probleem gezocht moet worden, niet hoe het opgelost kan worden.

Camiel heeft er best wat voor over om het opgelost te krijgen, en ondanks dat ik het uit huis niet aantrekkelijk vind denk ik dat ik komende maand bij hem langs ga. maar mocht iemand dit oppakken, dan graag.

[Olaf Analogue]

Het is dat het zo ver weg is, anders had ik mijn hulp reeds aangeboden .

[Shadow]

Ik moest ff kijken hoe zat dat nou alweer?

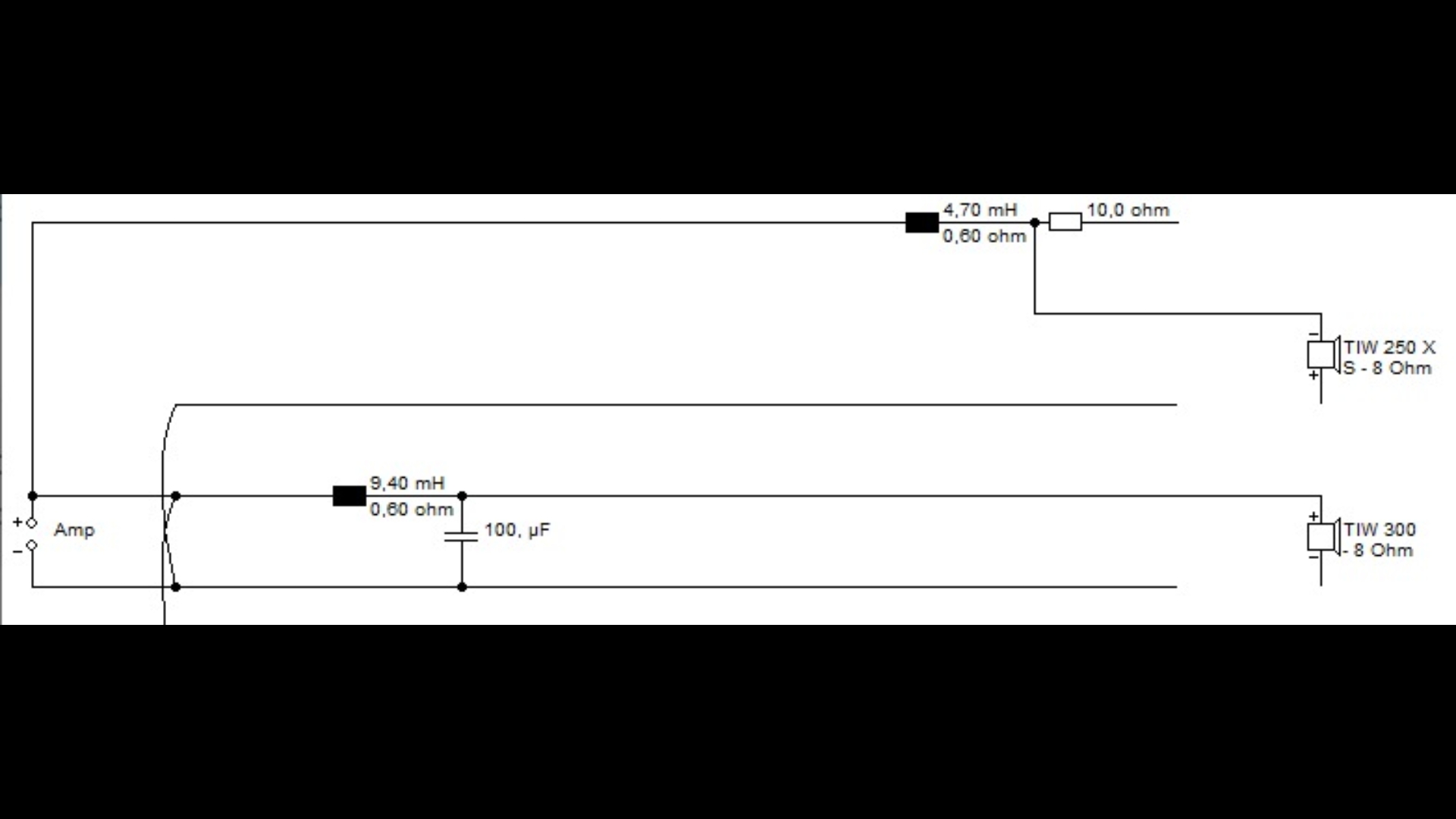

Compound woofers

[Camiel]

Ik moest ff kijken hoe zat dat nou alweer?


Compound woofers

Dit plaatje lijkt me van een MK1. Hier mist de binnenste woofer. De terminal heeft 1 kabel richting mid/hoog filter en 1 kabel richting het laag filter voor de twee wooferts.
