Bij mijn metingen in de DFR9000 stond de tuner niet aan en toen werd het signaal hoogomig gelaten, dus de module moest toen maar zelf zijn oscillatie frequentie uitzoeken, wat ook feitelijk de bedoeling is van class D. Dus leek het me het beste om in los gebruik buiten de DFR9000, dit ook zo te doen.

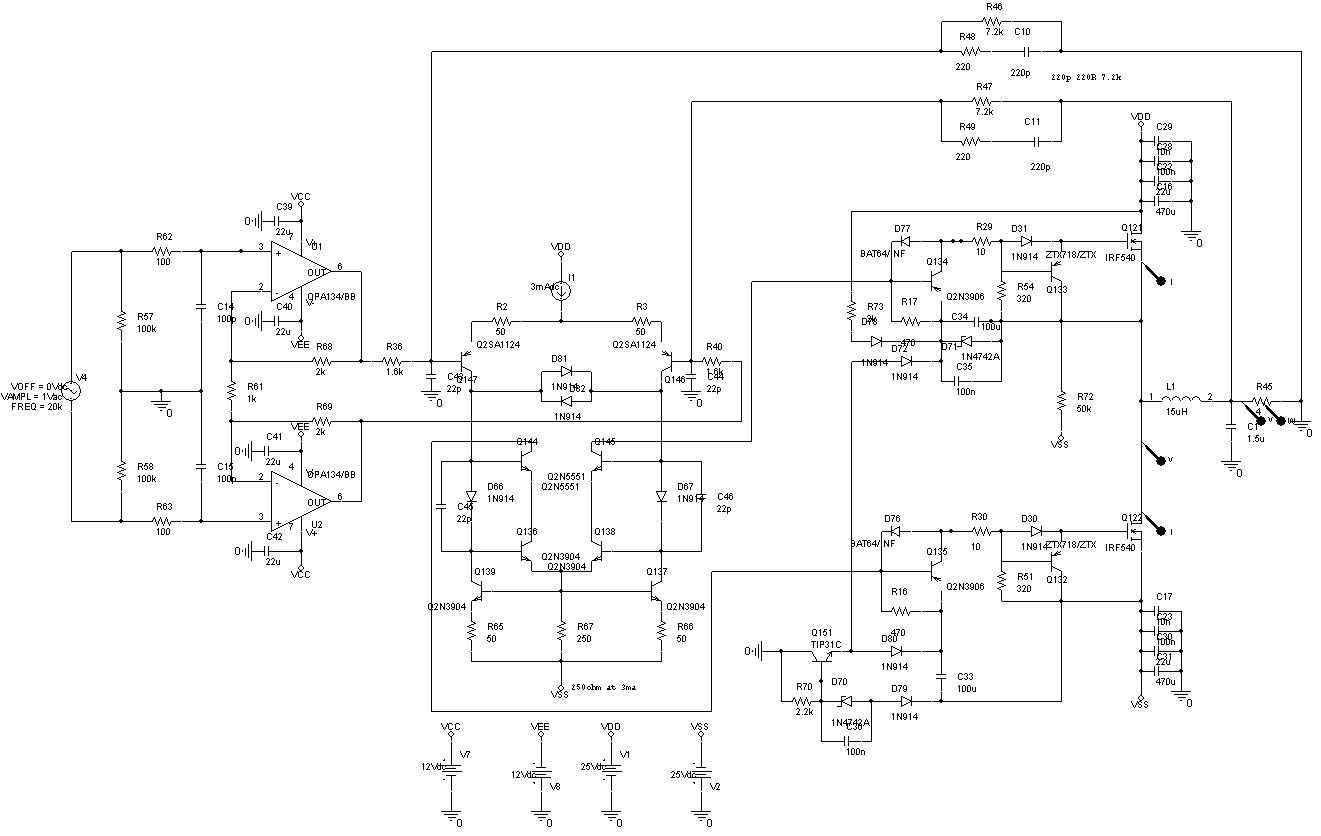

Omdat de twee modules nogal andere THD getallen lieten zien bij metingen, ben ik gaan kijken waarom dat nu zo was. Dus toen ook met scope het CLK signaal bekeken bij de mindere module, daar was niets op te zien, maar voor de zekerheid dat toen toch even aan massa gelegd en de THD verbeterde behoorlijk.
Toen dus de C’s die CLK signaal de versterker invoeren eruit gehaald en de vervorming was duidelijk beter. Ook bij de andere module gaf dit verbetering, maar in mindere mate.
Heb bij de deadtime metingen niet naar de ruststroom gekeken, maar als de MOSFET’s langer tegelijkertijd openstaan dan zal de stroom gemiddeld wel toenemen. nu maakt het in rust zijn of niet bij class D niet veel uit, omdat je toch blijft schakelen. Probleem is meer thermisch dat je de MOSFET’s opblaas als de overlap te groot word. Via de twee MOSFET’s loopt er dan direct stroom tussen de +Vb en de -Vb. De aan weerstand is dacht ik 0.16 Ohm van de MOSFET, dat twee keer is 0,32 Ohm, op een spanning verschil van ongeveer 80V is dat een stroom van 250A en daar blijven ze niet heel bij, dat is een flinke hoeveelheid warmte.
Het aan en uitschakelen van de MOSFET’s is natuurlijk niet echt digitaal, die hebben een bepaalde aan en uit curve. Hierdoor is de weerstand nog niet zo laag en de stroom niet zo hoog, maar als de overlap te groot word, dan gaat het heel snel heel erg fout. Dit aspect is inderdaad nogal kritisch heel veel ruimte voor verbetering is er niet en als je te ver gaat, dan komen er rooksignalen.
Maar met het meten van de stroom kan je denk ik inderdaad zien of er ergens een gevaarlijk knik punt komt wat betreft de belasting van de MOSFET’s. De THD word het al snel niet beter bij verlagen van de weerstand, zeker als je meeneemt dat de oneven harmonische sterker worden.
Die zin in service manual over het HOP signaal heb ik gemist, heb daar meer naar de schema’s gekeken. Ben er verder vanuit gegaan daar de module ook in brugschakeling gebruikt kan worden, dat het daarvoor was, maar dan was een vaste frequentie wel voldoende, dan zijn er geen twee nodig. Het lijkt erop dat zolang je de midden golf niet gebruikt, dat de boel dan in zelf oscilleren staat. En in de DFR9000 kan je een module niet in brugschakeling gebruiken, dus als het daar actief gebruikt word, dan zal het inderdaad wel voor de midden golf zijn.
Heb ook metingen gedaan hoe de “los” lopende schakelfrequentie verloopt bij verschillende belastingen en bij twee verschillende ingangsfrequenties. De vermelde peak to peak spanningen is de uitgangsspanning van de functie generator, dus de ingangsspanning op de versterker module. De gain van de module is ongeveer 5. De belastings weerstand was 4 Ohm.
- Schakelfrequentie bij verschillende belastingen
Gezien de frequenties bij het “los” laten oscilleren lijkt het erop dat als de midden golf word gekozen, dat hij dan 375kHz zal gebruiken als vaste frequentie, want een frequentie die wat varieert is dan niet zo fijn met interferentie. En als de radio zender in de buurt komt van de 375KHz dat hij dan schakelt naar 410kHz. Een hogere schakel frequentie is meer warmte, dus de 410kHz zal wel niet de voorkeurs frequentie zijn neem ik aan.
Afstand tussen de twee frequenties is 35kHz dus je kan altijd minimaal 17,5kHz van je afstem frequentie wegblijven. En midden golf zenders zitten op een steek van 9 of 10kHz, dus kun je geen content boven de 9 of 10KHz uitzenden. Boven de 10KHz hun je dus alles wegfilteren dus een interferentie op 17,5kHz of zelfs verder weg kun je goed onderdrukken.
Nu loopt de middengolf band vanaf 531kHz tot 1602kHz of 1715kHz (Noord-Amerika), dus zie ik daar niet zo snel een interferentie komen met 375kHz of 410kHz die hinderlijk zou kunnen zijn. Maar waarschijnlijk is de interferentie tussen de harmonischen van de 375/410KHz en de zender een probleem.
Het is de bedoeling dat ik de UcD modules in een actief tweeweg systeem ga gebruiken. Ik heb twee wavecor woofers die ik via een vriendelijk forumlid heb gekregen en die wil ik combineren met de BMR56 met een relatief lage crossover voor een tweeweg.
Heb er eerst aan gedacht om twee DFR9000‘s aan te schaffen om zo twee voedingen te verkrijgen, maar vond de voeding van de DFR9000 wel erg groot om in een actieve speaker te gebruiken. Dus toen besloten om de voeding te gaan gebruiken die ik in eerdere post heb aangegeven.
Project heeft wat stil gelegen vanwege de ziekte van mijn vrouw, die uiteindelijk op 4 augustus is overleden. Maar de bedoeling is wel om het project weer binnenkort op te pakken.
Ik wil er ook mee aangeven dat je niet met iedere versterker zomaar lager dan 4 ohm aanstuurt. Veel versterkers gaan dan behoorlijk over hun nek.
