Het probleem met serieëel laden kun je ook oplossen door over elke accu een zenerdiode te zetten met de max. laadspanning.Of een schakeling die hetzelfde doet als een zener,maar instelbaar met bijv. een TL431.
Anne

Dat heb ik gedaan, zener met een darlington.
Geen succes, het traject tussen net niet geleiden en maximaal geleiden was een dikke Volt, en dat is veel te veel.
Als iemand wat beters kan bedenken hou ik me aanbevolen.

[Ah!buis]

Het probleem met serieëel laden kun je ook oplossen door over elke accu een zenerdiode te zetten met de max. laadspanning.Of een schakeling die hetzelfde doet als een zener,maar instelbaar met bijv. een TL431.
Anne

Dat heb ik gedaan, zener met een darlington.
Geen succes, het traject tussen net niet geleiden en maximaal geleiden was een dikke Volt, en dat is veel te veel.
Als iemand wat beters kan bedenken hou ik me aanbevolen.

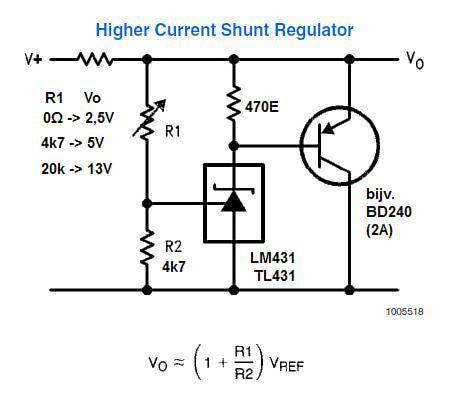

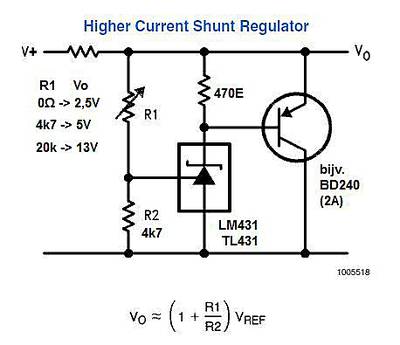

Kan met zoiets,

Is soort super zener, instelbaar en de belastbaarheid hangt af van de (PNP !) transitor.
Anne

[nanko]

Dat heb ik dus gemaakt, alleen met een darlington.
En de spanning over emitter en collector was naar mijn smaak
niet hard genoeg.
Bij 1 A liep de spanning 1, 4 Volt op.
Geen ramp als je met millies laadt, maar in mijn geval waren het
auto accu's en een 5 A lader.
Uiteindelijk zullen de spanningen wel gelijk worden, maar mooi
is het niet

[Ah!buis]

Dat heb ik dus gemaakt, alleen met een darlington.
En de spanning over emitter en collector was naar mijn smaak
niet hard genoeg.
Bij 1 A liep de spanning 1, 4 Volt op.
Geen ramp als je met millies laadt, maar in mijn geval waren het
auto accu's en een 5 A lader.
Uiteindelijk zullen de spanningen wel gelijk worden, maar mooi
is het niet

Moet je toch iets verkeerd gedaan hebben.Die 431 kan meer dan 100mA aan de basis van die darlington geven, ruim voldoende voor 5A.De totaalspanning moet wel hoog genoeg blijven om, na aftrekken Vbe, ruim 2V over te houden.
Anne

[rjmulder]

Gisteren avond bezig geweest met de lader.
Eerst het schema erbij en alles gecontroleerd en alles is aangesloten zoals het hoort, laat ik het zo zeggen kan geen fouten ontdekken.

Wat ik nog wil proberen is de waarde van R2 te veranderen maar kon het doosje met de zwaardere (hoogere wattage) weerstanden niet zo snel vinden, wel kwam ik nog een partijtje PB137's tegen.
Gaat dit niet lukken worden het gewoon 4 losse laders met een PB137 erin alleen zien hoe daar een laad indicatie bij op te krijgen is.
Of iemand moet een ander goed idee hebben.

[Ah!buis]

Waarom zou een andere lader wel lukken als dit simpel ding al niet wil ?
Zet 't schema hier nog's met de spanning op elk kruispunt (tov de min elco-gelijkrichter).
Eventueel onbelast en dan met bijv. 100 Ω op de uitgang.
Anne

[rjmulder]

Die PB137 heb ik in het verleden al eens gebruikt en is nog simpeler alleen heb ik dan geen indicatie als die aan het laden is en moet elke accu apart geladen worden.

Vandaag eerst eens zien als ik dat doosje met weerstanden kan weervinden om wat te experimenteren en de waarde van R2 plaatsen zoals in het origineel is aangegeven.

Die weerstand om te testen zal dan ook uit dat doosje moeten komen anders worden het de "normale" weerstanden en die gaan roken denk ik.

[Ah!buis]

Die weerstand om te testen zal dan ook uit dat doosje moeten komen anders worden het de "normale" weerstanden en die gaan roken denk ik.

Niet enkel denken, meten !
Een aanduiding voor de laadtoestand wordt nog "ingewikkelder"
Anne

[rjmulder]

Het is al weer een hele tijd geleden dat ik hier mee bezig ben geweest maar kwam met opruimen de fetjes voor de Pearl weer tegen en die heb maar meteen op de print gesoldeerd, dat waren de missende onderdelen nog op beide printen.

De voeding/laders ben ik verder niet meer mee bezig geweest, dit wordt dus weer uitzoeken.

De behuizing voor de Pearl's had ik ook al een tijd in "klaar" op het front na hier zit ik nog over in twijfel wordt dit aluminium of hout.
Stevig is de behuizing wel hoekprofiel 3mm dik en platen aluminium boven en onder 2,5mm en zijkanten 2mm.
Van de week de connectoren er aan de achterkant op gezet en de printen op de bodemplaat.

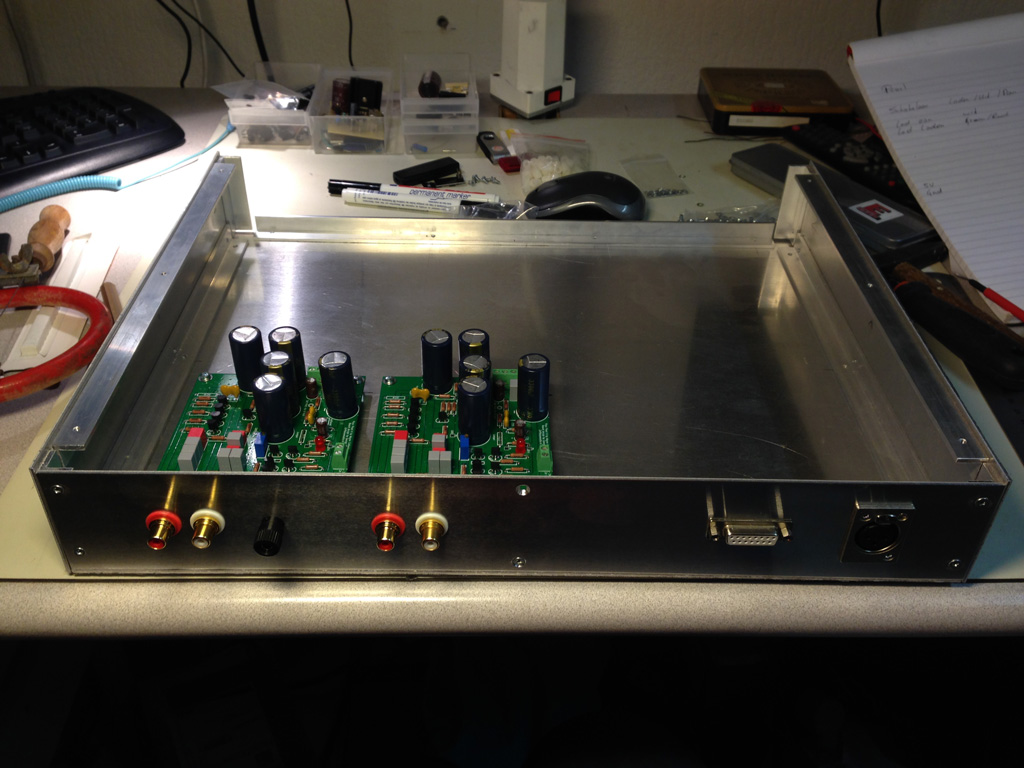

En een plaatje.

Links de ingang daar naast de uitgang dan komt er een 15 polige Sub-D en een 3 polige XLR.
Via de XLR komt de spanning binnen voor de printen +24/0/-24 volt vanaf de accu's die in een andere behuizing komen daar is die Sub-D ook voor via deze connector gaat is de verbinding voor het schakelen van laden gebruik of uit met status led's op het front.

Nu het spul maar eens bedraden en testen als de pareltjes werken.

[Barry2001]

Als je even doorwerkt RJ kun je op de luisterdag vergelijken met George z'n Pearl, of de accu's hoorbaar zijn

[rjmulder]

Hier zat ik ook aan te denken lijkt mij wel leuk, de voeding zal een tijdelijk iets zijn anders gaat het niet lukken.

[ds23man]

Hou je er wel rekening mee dat accu's meer noise geven dan een goede stabilisator? Alleen batterijen zijn stiller.

[dre]

Accu's schijnen vooral in het laag meer noise te geven.

[rjmulder]

OK was mij niet bekent is volgens mij ook nog niet eerder gezegd.
De accu's en onderdelen voor de laders heb ik allemaal thuis liggen, de planning is nu eerst spul voorzien van wat draadjes en dan kan het getest worden.
Als het inderdaad op accu niet werkt zoals de bedoeling is moet er maar een andere voeding voor komen maar eerst maar eens proberen.

[dre]

Niet goed of niet fantastisch werken.

[ds23man]

OK was mij niet bekend is volgens mij ook nog niet eerder gezegd.

Je hebt toch internet?

[ray5150]

Hier een stukje discussie uit het verleden waarin ene Ssassen weerlegt dat een accu beter zou zijn dan een (goede) gestabiliseerde voeding :
http://www.zelfbouwaudio.nl/forum/viewt ... 0#p1446080

[rjmulder]

Van de week nog maar even een dubbele lab voeding besteld durfde de printen niet direct aan de accu's te hangen
Woensdag even mee bezig geweest om de printen te voorzien van de eerste spanningen en het ledje ging aan en geen rook
De inschakel stroom is wel vrij groot een zekering van 1.6A knalt er gewoon doorheen

Net de accu's er op aangesloten, platen speler er aan en een versterkertje en er komt geluid uit

Het is nu nog even tijdelijk aangesloten maar hij doet het nu

[Kappa7]

En hij speelt erg goed hebben we afgelopen zaterdag kunnen horen.
Zo op het eerste gehoor geen gekke dingen kunnen waarnemen.
En nog even vergeleken met mijn pear2 maar de verschillen als die er al zijn zijn erg klein.
Goed werk.

[rjmulder]

Dank je wel ben er ook erg blij mee.

Nu moet er nog een ladertje in gebouwd worden en is de compleet
