Hoofdtelefoonversterker met SMD

[Barry2001]

Ja uiteraard. Maar daarom kun kun je nog wel de diodes verkeerd om in je schema zetten. Dat is wat hier gebeurd is denk ik.

[Ah!buis]

Ja uiteraard. Maar daarom kun kun je nog wel de diodes verkeerd om in je schema zetten. Dat is wat hier gebeurd is denk ik.

Dat heb ik niet durven veronderstellen
Anne

[sevenup]

Ja uiteraard. Maar daarom kun kun je nog wel de diodes verkeerd om in je schema zetten. Dat is wat hier gebeurd is denk ik.

Dat heb ik niet durven veronderstellen
Anne

Dat was het dus wel...

[sevenup]

Diodes omgedraaid en nog wat finetuning gedaan.

[sevenup]

Nu voorzien van silkscreen en nog een condensator toegevoegd parallel aan de terugkoppelweerstand om eventueel de bandbreedte te beperken bij gebruik van snelle opamps.

[hannesie]

Vol verwachting klopt .............. enz

Ga je ze zelf bakken op de zaak?

[sevenup]

Vol verwachting klopt .............. enz

Ga je ze zelf bakken op de zaak?

Zal ik er vast 1 reserveren?

Ga ze inderdaad op de zaak solderen. Ben benieuwd hoe ze worden.

[hannesie]

Vol verwachting klopt .............. enz

Ga je ze zelf bakken op de zaak?

Zal ik er vast 1 reserveren?

Ga ze inderdaad op de zaak solderen. Ben benieuwd hoe ze worden.

Is helemaal geen gek idee hoor, zeker als het net zo gaat klinken als die je toen ( in Almelo?) bij je had met het vergelijken, was toen zeker de beste van allemaal, naar mijn idee.

[sevenup]

Vol verwachting klopt .............. enz

Ga je ze zelf bakken op de zaak?

Zal ik er vast 1 reserveren?

Ga ze inderdaad op de zaak solderen. Ben benieuwd hoe ze worden.

Is helemaal geen gek idee hoor, zeker als het net zo gaat klinken als die je toen ( in Almelo?) bij je had met het vergelijken, was toen zeker de beste van allemaal, naar mijn idee.

Die van toen had een opamp voor spanningsversterking en transistoren voor stroomversterking.
Deze heeft ook opamps voor stroomversterking, dus andere opzet. Als hij werkt kan ik ze vergelijken.

Heb PCB bestelling geplaatst bij iTead, ben benieuwd

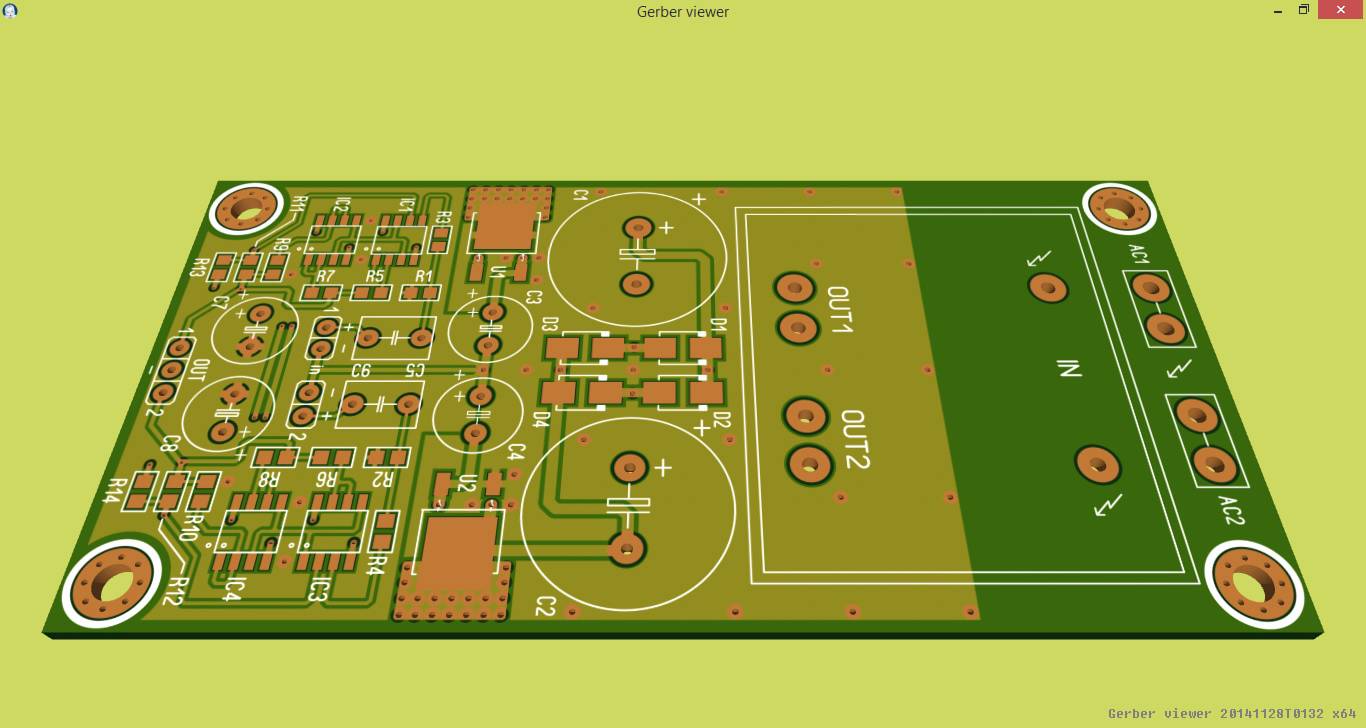

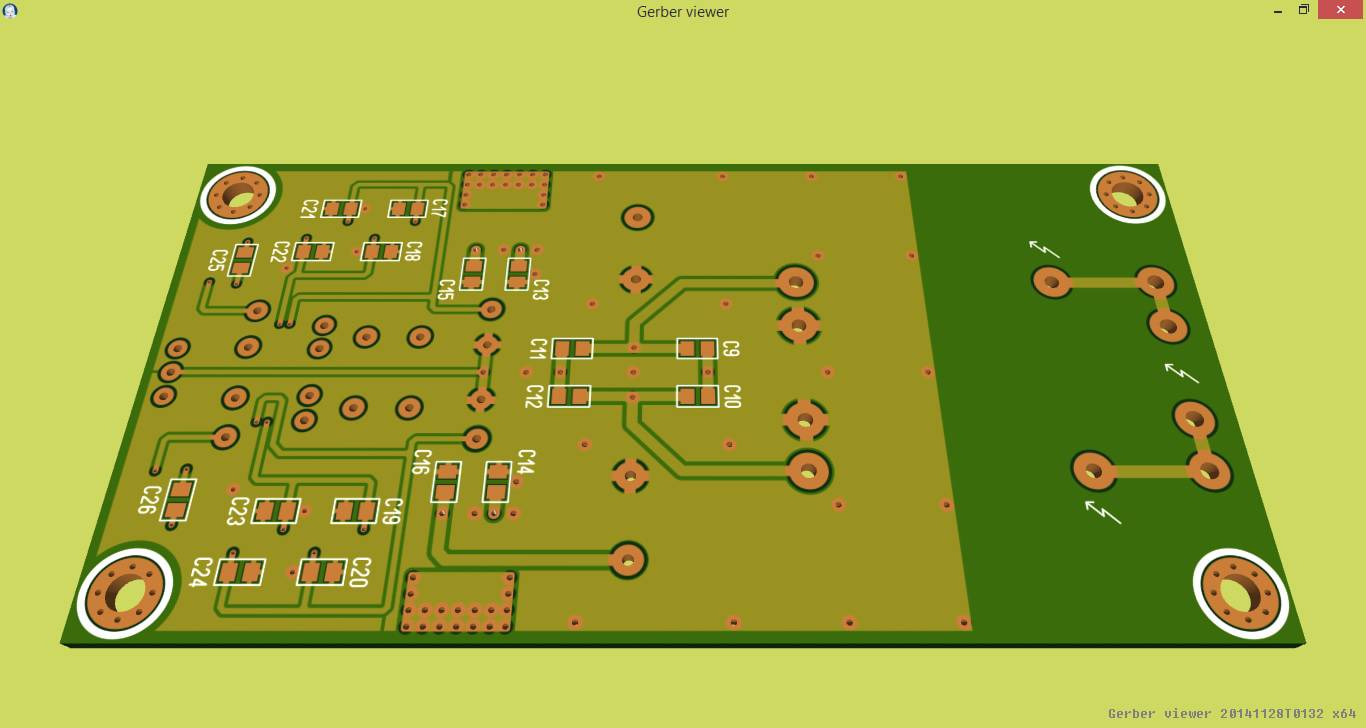

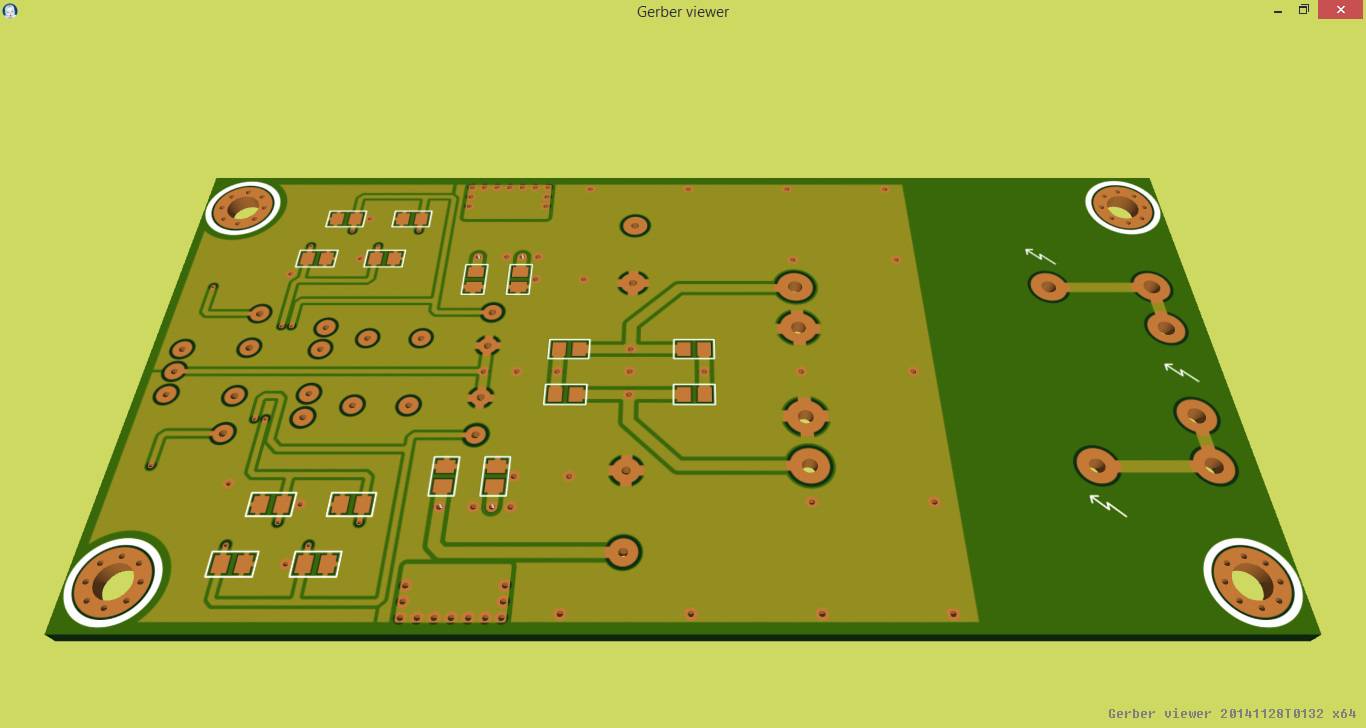

Laatste versie van de layout:

[sevenup]

Onderdelen besteld om 2 printjes in elkaar te zetten. SMD is toch nog een stuk goedkoper dan through hole. 0805 kost bij dickbest maar 20 cent voor 10 stuks.

Printen zijn al klaar en zijn onderweg uit China.

[sevenup]

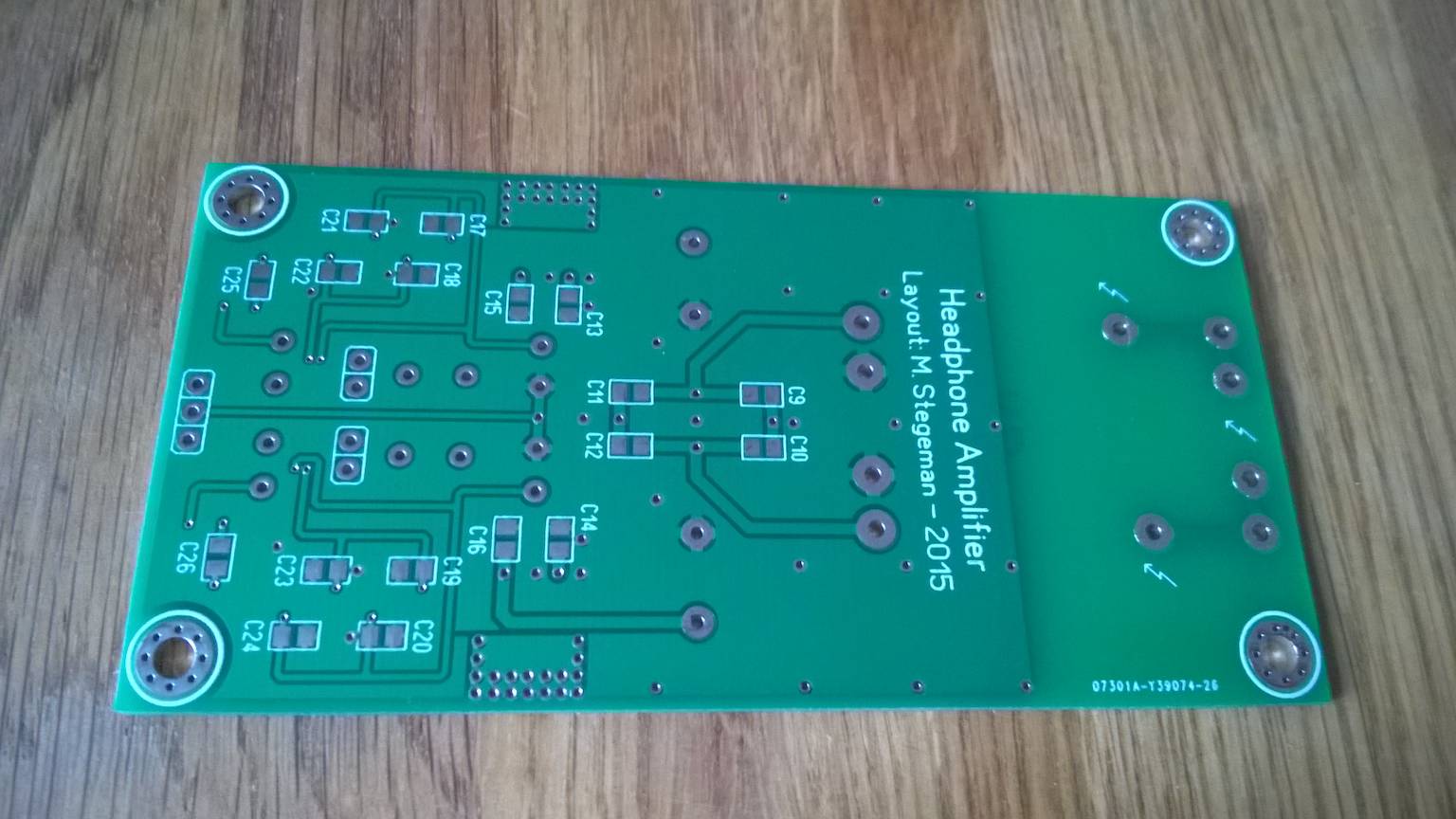

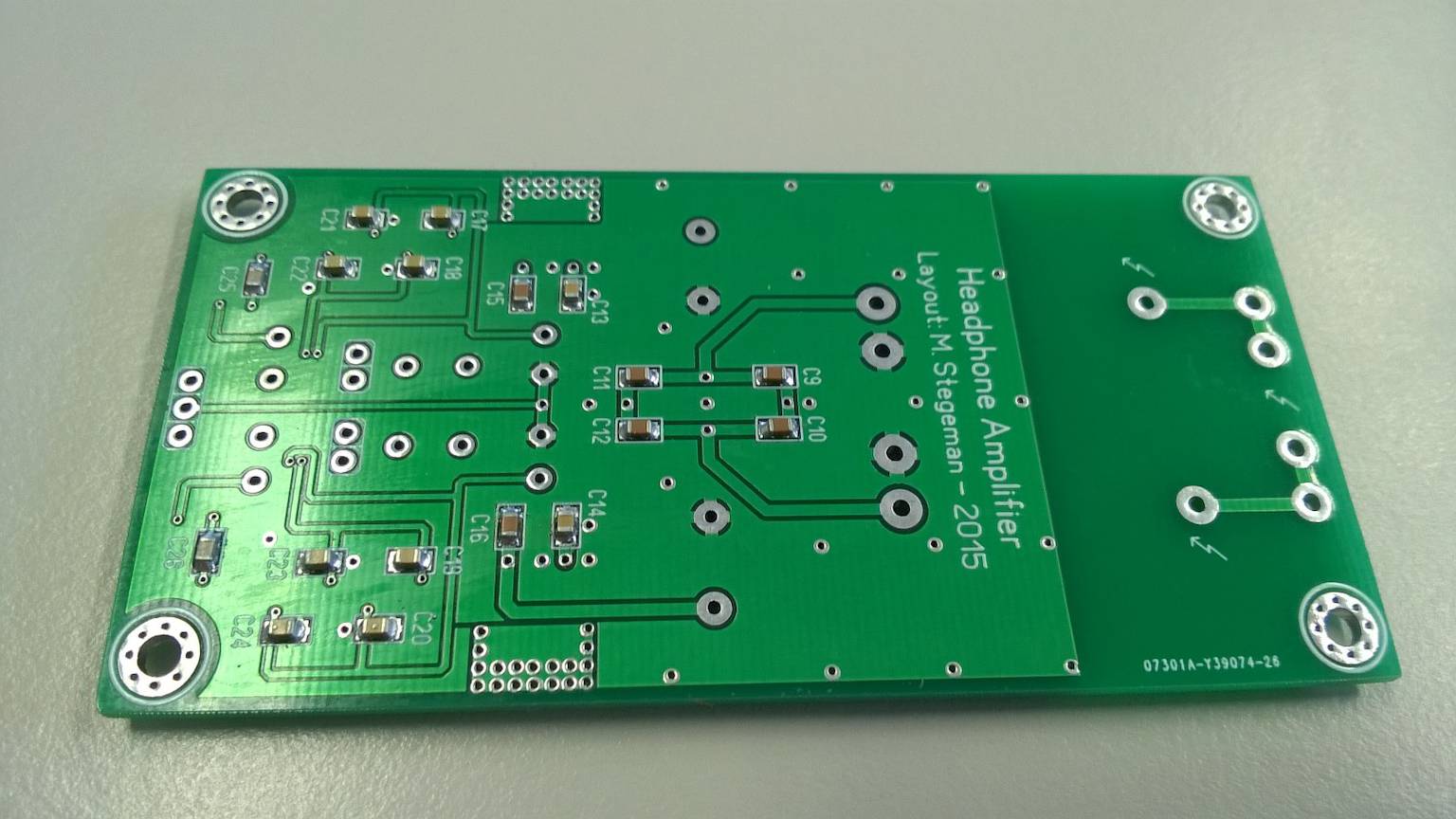

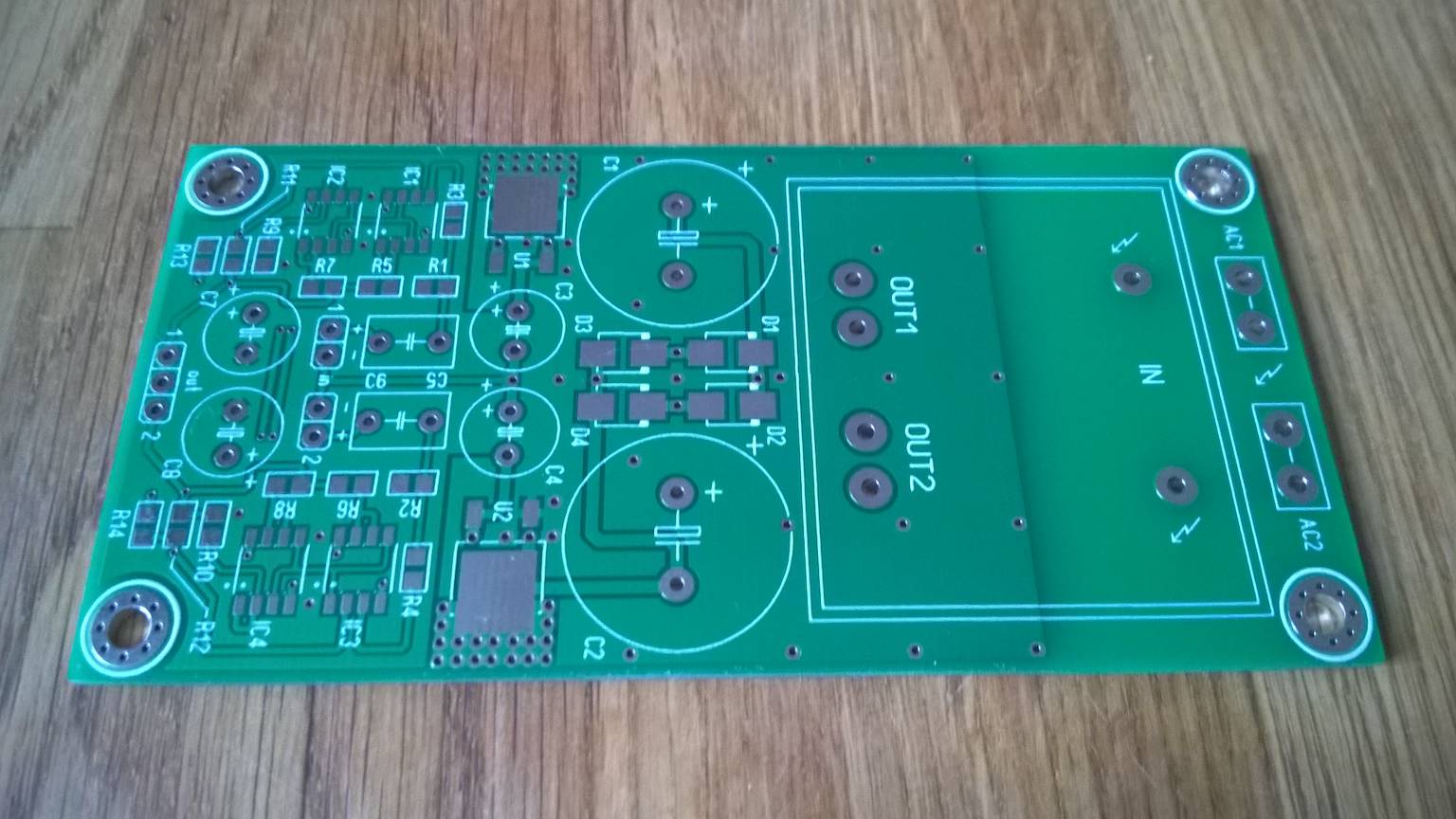

En ze zijn binnen. Erg tevreden met het resultaat. Maandag maar eens kijken of ik er wat componenten op kan solderen.

[SuperR]

Altijd leuk om een printje te ontvangen

[sevenup]

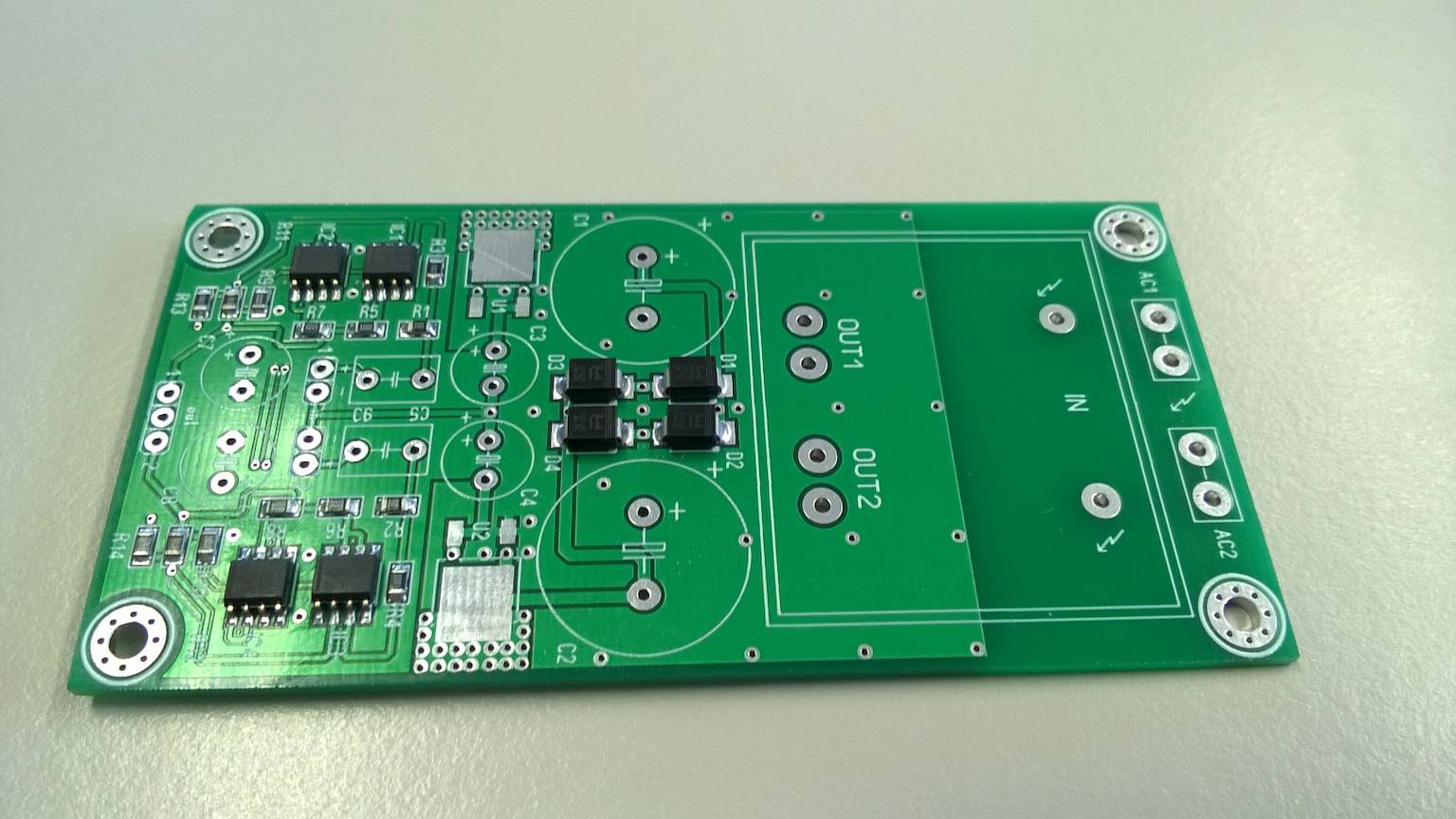

Solderen van de SMD componenten is geen probleem.

Beetje soldeerpasta, even voorverwarmen op warmhoudplaat en solderen met hetelucht.

[Barry2001]

Wat je denk ik hier gedaan hebt bij je werkgever is het aanbrengen van de pasta met de hand? Je ziet dat het enigszins ongelijk verdeeld zit, aan 1 kant van een componentje iets meer dan de andere zijde. Als er gebruik gemaakt wordt van een stencil of bv een pasta jetter zal dit gelijkmatiger zijn, bij productie van een serie.
Maar uiteraard is dit keurig zo, je gaat hier natuurlijk geen stencil voor bestellen... dit is zo trouwens thuis ook goed te doen. Bv met een hetelucht soldeerbout of een klein oventje.

[sevenup]

Wat je denk ik hier gedaan hebt bij je werkgever is het aanbrengen van de pasta met de hand? Je ziet dat het enigszins ongelijk verdeeld zit, aan 1 kant van een componentje iets meer dan de andere zijde. Als er gebruik gemaakt wordt van een stencil of bv een pasta jetter zal dit gelijkmatiger zijn, bij productie van een serie.
Maar uiteraard is dit keurig zo, je gaat hier natuurlijk geen stencil voor bestellen... dit is zo trouwens thuis ook goed te doen. Bv met een hetelucht soldeerbout of een klein oventje.

Ja, heb ik idd met de hand gedaan.

[hannesie]

Vraagje, is dat veel makkelijker werken met soldeer pasta, i.p.v. 0,5 mm tin?

[Barry2001]

Yep. Spul kun je kopen in een spuit, maar heeft als nadeel dat het beperkt houdbaar is. Voor je printje heb je ienieminie nodig, en een rolletje tin kan tot in de eeuwigheid liggen. Maw het is dan relatief duur.

[hannesie]

OK, Helder, ik nog geen grote plannen.

[sevenup]

Vraagje, is dat veel makkelijker werken met soldeer pasta, i.p.v. 0,5 mm tin?

Werkt wel heel makkelijk idd. Kun je zeker een maatje kleinere SMD componenten mee solderen als met de hand.

[Barry2001]

Het voordeel is dat je de pasta kunt aanbrengen op de padjes, en daar het component in kunt "leggen". Vervolgens met hete lucht (niet te hard zetten anders blaas je het component weg) of in de oven en je krijgt een perfecte soldeerverbinding met een 'heel' en een 'toe' zoals het heet. Als de footprint met respect naar de toleranties van het component is aangemaakt is de betrouwbaarheid van een dergelijke verbinding erg groot.


Als je het interessant vindt, dit is beschreven in IPC7531.
Korte samenvatting: http://blogs.mentor.com/tom-hausherr/bl ... ry-part-7/
Hele verhaal: http://pcbget.ru/Files/Standarts/IPC_7351.pdf

[Barry2001]

Wat IPC eigenlijk zegt, is dat een heel en toe, voorkant en achterkant van je verbinding, belangrijk is voor je verbinding. Aan de zijkant zit weinig of geen soldeer. Hoe weet je of je teveel of te weinig pasta aanbrengt, als je het met de hand doet zoals Michiel komt dat op je ervaring neer. Bij zijn printje is dat heel aardig gelukt.

In een echte produktieomgeving doet men dit met een stencil. Dit is een dunne plaat met uitsparingen voor de padjes, waar je zelfs nog kunt tunen door op sommige plaatsen het stencil dikker of dunner te maken. Hier wordt pasta overheen aangebracht zodat er altijd de juiste hoeveelheid op de padjes zit. Elk layout pakket kan een 'paste' output maken die naar een leverancier wordt gestuurd die er een stencil van kan maken en leveren.


Wat je tegenwoordig ook ziet is een pasta jetter, ik dacht dat Michiel's werkgever die ook heeft: de 'paste' output van je layout wordt in de jetter gestopt, hier zit een dispencer op die nauwkeurig een dropje pasta met de juiste hoeveelheid op een padje kan plaatsen. Voordeel is natuurlijk dat je geen stencil hoeft te kopen.

[ds23man]

Zo'n stencil is leuk als je alles in 1 keer in de oven bakt.

[Barry2001]

Indien mogelijk houd je daar als ontwerper rekening mee, zeker als het om hoog volume producten gaat.

[Kappa7]

Laatst iemand gezien die daarvoor met een scalpel en een transparant projector sheet zelf zijn stencil maakte.

[sevenup]

Of met een cola blikje
