[Long Term project] Volledig geïntegreerde versterker

[Muug]

ah
dus je bill staat - bijna afgewerkt - aan de kant?

[ronnydepony]

nog een printje of 4 en we zijn er

[ronnydepony]

En de start bop het plankje :

Bill is verre van afgewerkt hoor, maar is ook verre van vergeten

[ronnydepony]

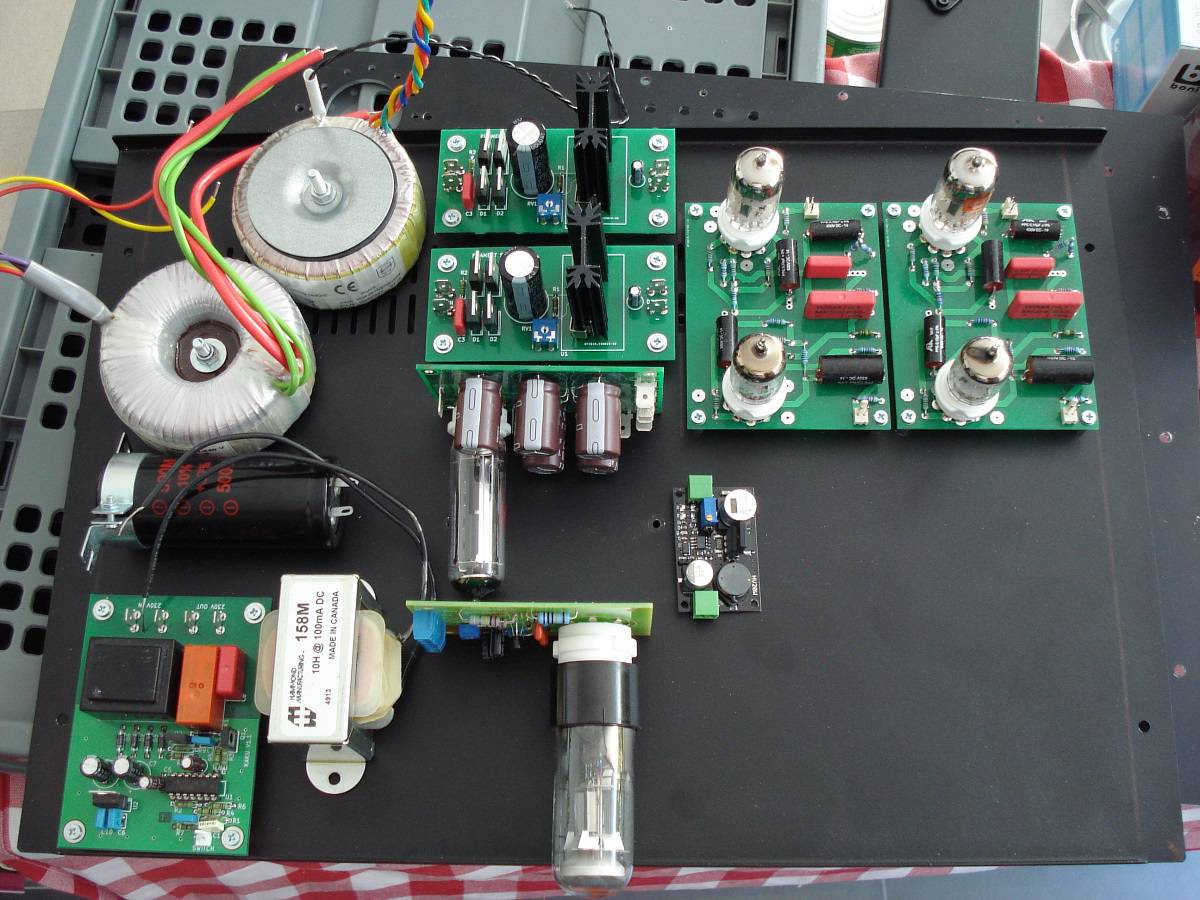

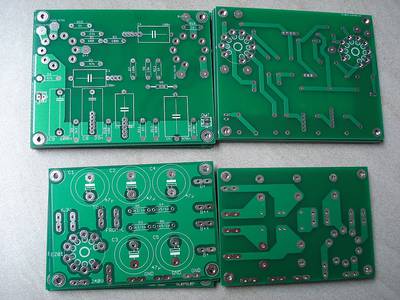

En de printjes voor de Phonodude zijn binnengekomen, denk dat ik nu alles heb om te kunnen uitproberen :

[dre]

Nu nog plek!

[Ah!buis]

Nu nog plek!

Geen lijm hoop ik , na nog plosh !
Anne

[ronnydepony]

Ik denk er aan om de Phonodude te voorzien van een zogenaamde Magic-Eye.

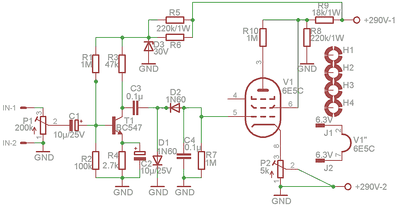

Schema is als volgt :buisuitzicht klopt niet, maar aansluitingen wel

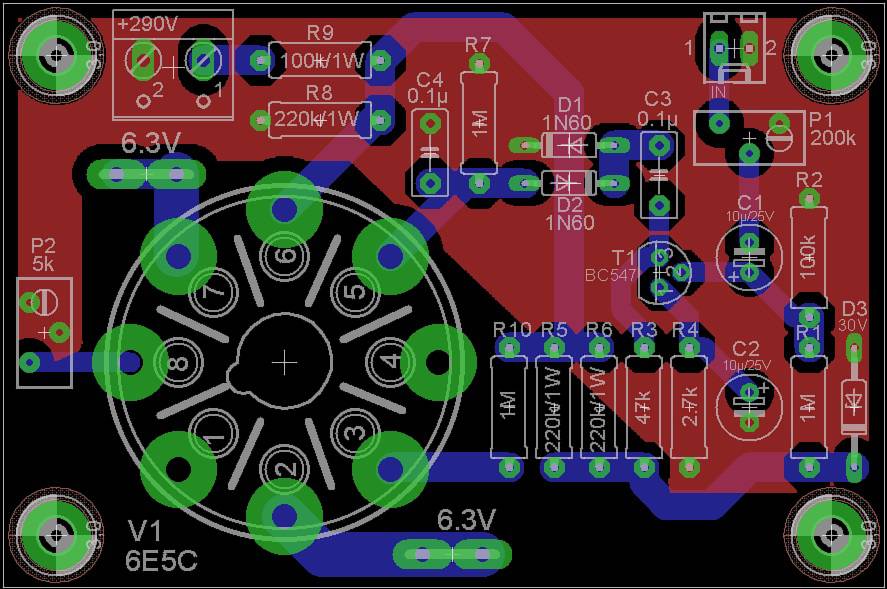

Printje ziet er dan als volgt uit :

[Ah!buis]

Is 't niet eerder zo bedoeld
Anne

[ronnydepony]

R8 en R9 dienen om de 290V terug te brengen naar ongeveer 200V, schakeling mag volgens de ontwerper maximum 250 V hebben.

[Ah!buis]

R8 en R9 dienen om de 290V terug te brengen naar ongeveer 200V, schakeling mag volgens de ontwerper maximum 250 V hebben.

Dat ken best, maar met de weerstanden naar de zener over die 220k hou je geen 200V over.
Anne

[ronnydepony]

OK Anne,

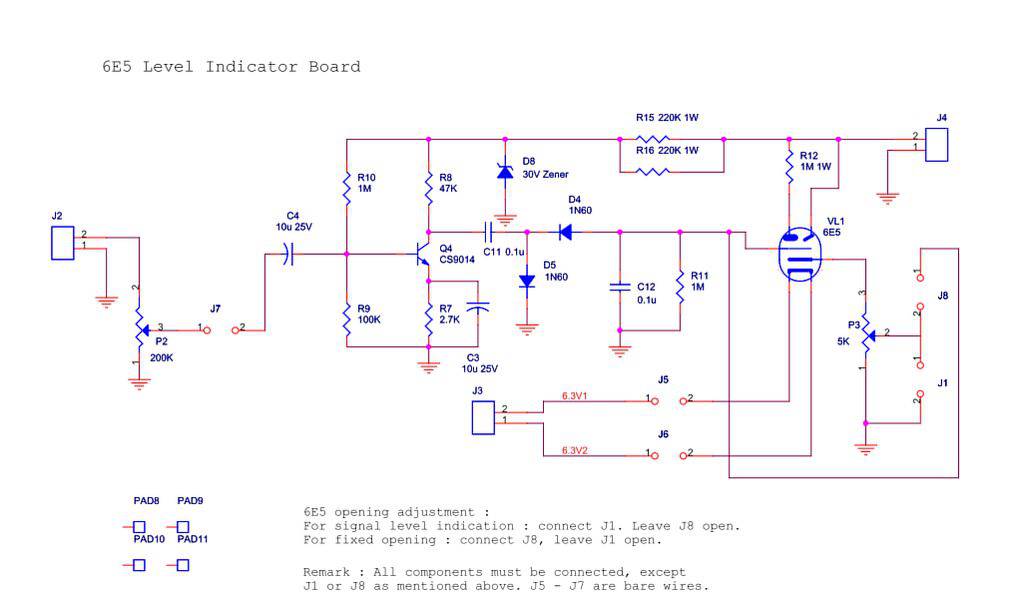

hierbij het origineel schema :

en bijhorende voeding :

dus ik dacht dit op te lossen door de voeding weg te laten en de 290V te gebruiken van de Phonodude.

Of moet ik hier toch de originele voeding gebruiken ?
Of bestaat er een andere oplossing ?

[Ah!buis]

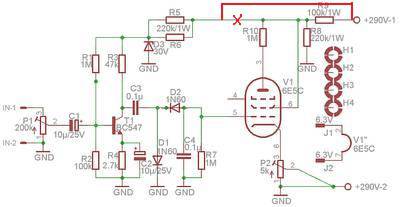

De R5 en R6 = 2x220k in jou schema kunnen zo aan de 290V,via rode lijn erin gekrabbeld.
Oorspronkelijk een spanningsverlies van 250 naar 30V(zener)=220V nu van 290 naar 30V= 260V ,klein verschil slikt de zener wel.
Dan R9 ,je hebt daar 100k, wel wat veel.Stel 250V op de buis dan ook over de 220k daar.Door die weerstand iets meer dan 1mA en de buis ook zoiets, moet je 290-250=40V kwijtraken met R9. En 40V bij 2mA is 20k ,zet er maar 18k in.
Anne

[ronnydepony]

Bedankt Anne,

kom ik dan op het volgende uit :

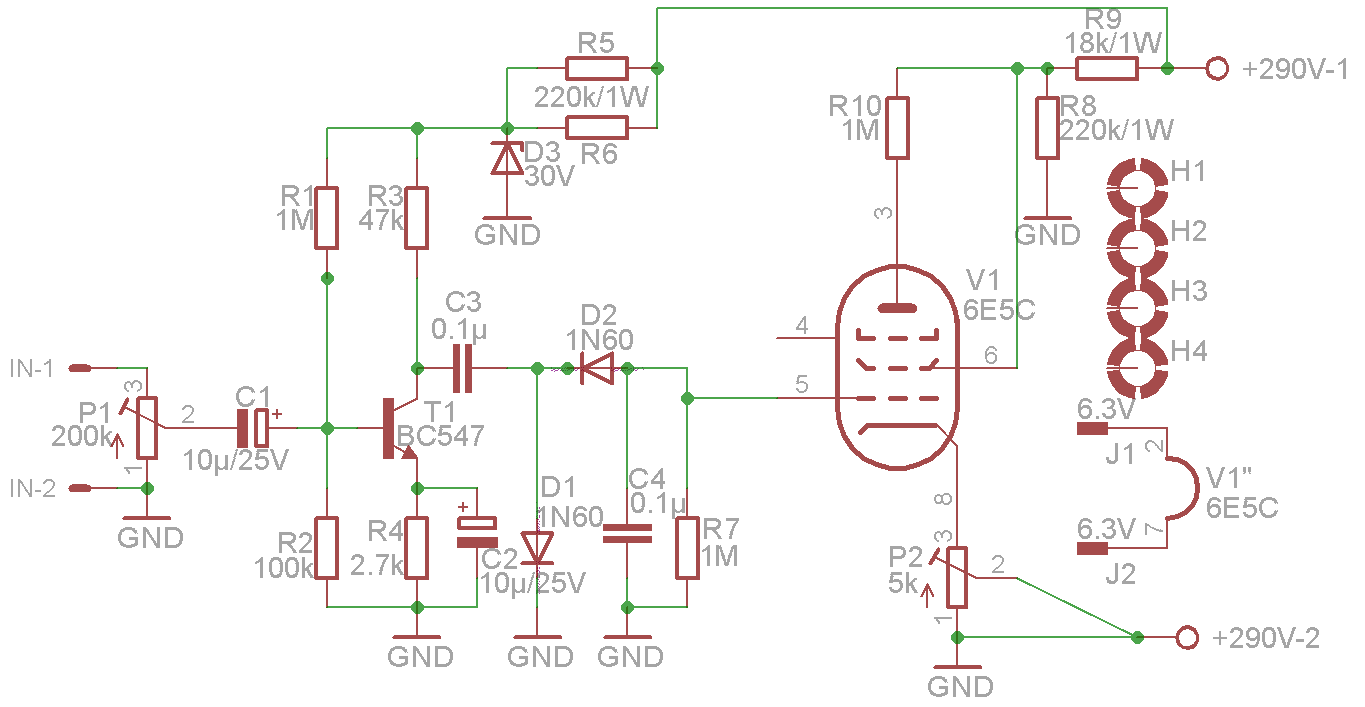

schema :

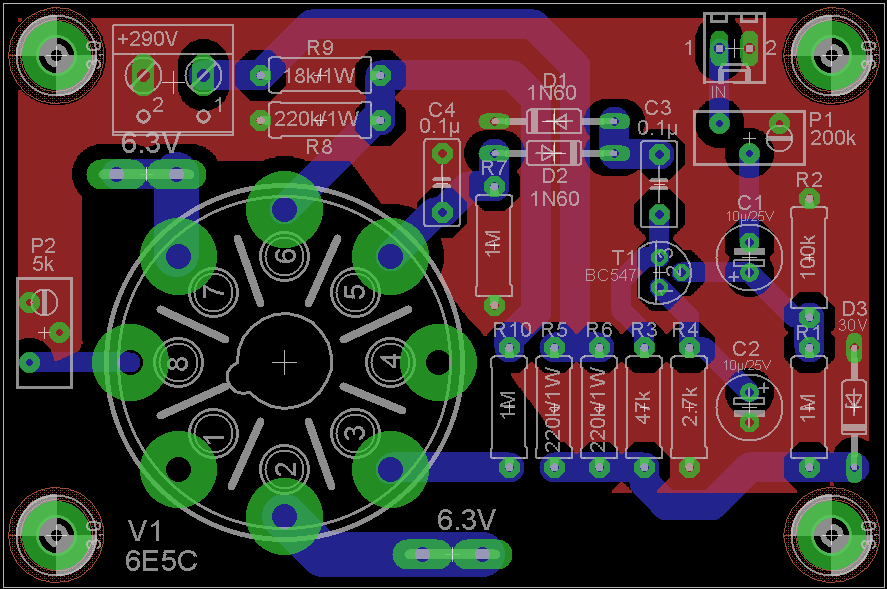

print :

[ronnydepony]

Vraagje, kan men uitmeten hoeveel stroom een LED vraagt.

Ik heb nu 2 van die schakelaars,

de ene werkt op 2.8V en de andere op 12V.

2.8V zou moeten worden aangesloten op 5V en de 12V op 15V, maar hoe bereken ik nu die voorschakelweerstand ?

[Ah!buis]

Vraagje, kan men uitmeten hoeveel stroom een LED vraagt.

de ene werkt op 2.8V en de andere op 12V.

2.8V zou moeten worden aangesloten op 5V en de 12V op 15V, maar hoe bereken ik nu die voorschakelweerstand ?

Kwestie van hoeveel licht eruit moet komen.Bij een middelde LED zit dat tussen 2 en 15mA.
De 12V uitvoering heeft dan al een weerstand ingebouwd.Over die weerstand verlies je 12-2,8=9,2V Zet je er 15V op dan wordt dat 15-2,8=12,2V ofwel 1/3de meer spanning en ook stroom (= evenredig met de spanning), gaat ie feller.Kan je altijd verminderen met nog een serieweerstand erbij.
Om met een weerstand 9,2V te verliezen moet je een stroom kiezen.Dan is R=V/I ofwel neem 5mA=(5/1000)A en hier 9,2V krijg je R=9200/5=1840 Ω.Vaak makkelijker rekenen om 't bij mA te houden krijg je kOhm, 9,2/5=1k84 .
Anne

[ronnydepony]

Bedankt Anne,

als ik het uitreken kom ik het volgende uit:

bij 2mA stroom 300 en 1100 Ohm en bij 15mA 39 en 150 Ohm.
Ik neem dan een vaste weerstand en een trimmer dan kan ik tussenin regelen .
Schematje:

[Ah!buis]

Bedankt Anne,

als ik het uitreken kom ik het volgende uit:

bij 2mA stroom 300 en 1100 Ohm en bij 15mA 39 en 150 Ohm.
Ik neem dan een vaste weerstand en een trimmer dan kan ik tussenin regelen .
Schematje:


,ik kan even niet volgen.
Anne

[ronnydepony]

Ik veronderstel dat de stroom de sterkte van licht bepaalt.
De 2.8V Led wordt aangesloten op de 5V voeding, was verkeerd getypt, heb ik 2.2V spanningsverlies nodig.
2.2V/2mA=1100 Ohm en 2.2V/15mA=150 Ohm

De 12V Led sluit ik aan op 12.6V wat 0.6V spanningsverlies geeft.
0.6V/2mA=300 Ohm en 0.6V/15mA=40 of een R van 39 Ohm

Als ik nu een vaste R neem van 150 Ohm en 39 Ohm en een trimmer van 200 Ohm en 1000 Ohm kan ik dan toch de lichtsterkte regelen van die LED.

[Ah!buis]

Ah, zo is het duidelijker.Dat met de 5V kan wel, zou verder terug regelen, zo'n 2k ipv die 1k.
Bij de 12V doet die 0,6V er niet toe, zit al een serieweerstand in.Je kunt er wel extra serieweerstand bijzetten.Welke waarde voor welke stroom hangt af van wat er al in zit.Gewoon wat proberen,kan daarmee niet stuk.
Anne

[ronnydepony]

Knoop is doorgehakt en Phonodude en versterker komen in een apart kastje.

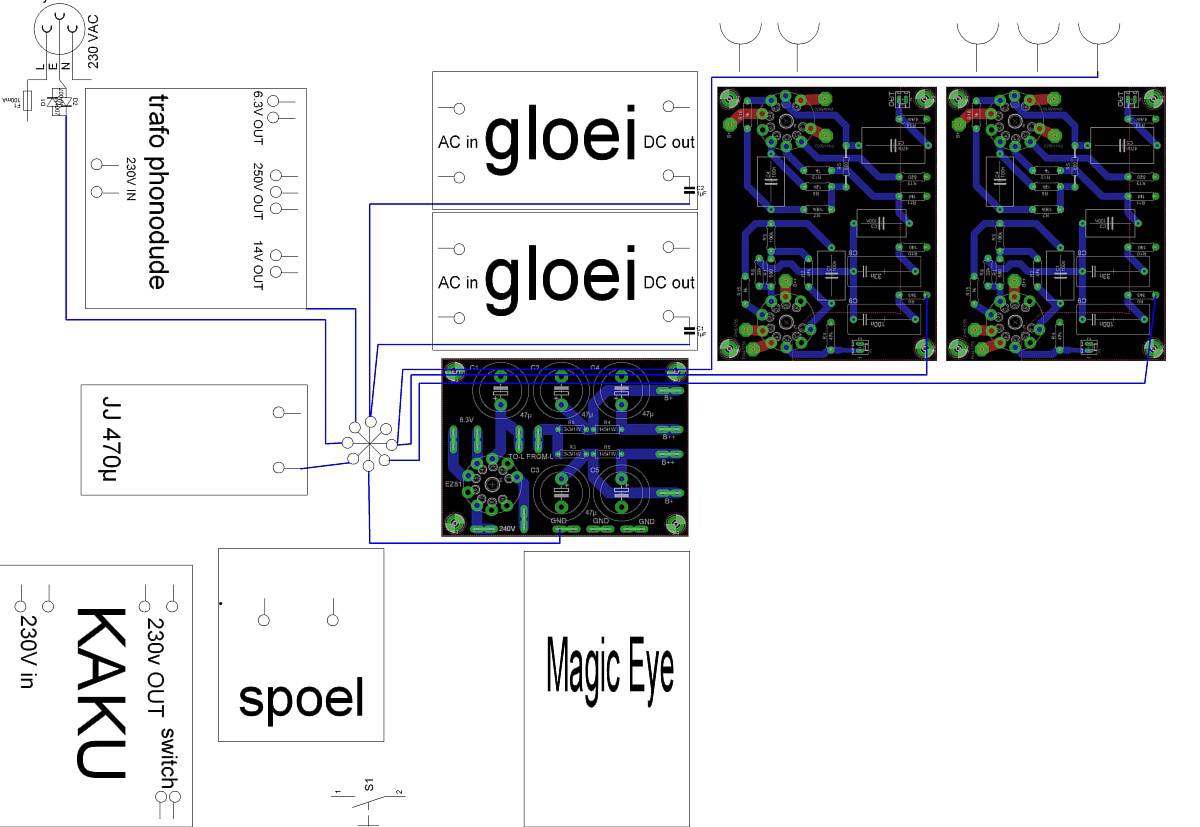

Dit zou de indeling zijn van de Phonodude, is dit OK ?

[Kappa7]

Zie zo even niet wat de voor of achterzijde is maar ik zou de printen van de PD aan de achterzijde plaatsen met voldoende tussen ruimte om je eventuele step-up trafo's nog kwijt te kunnen.
de ingang bedrading heeft het kleinste signaal en wordt nog vaak versterkt. alles wat op dat stukje wordt opgepikt zal dus mee versterkt worden.
hou dat dus zo kort mogelijk.
De transformatoren dan aan de voorzijde plaatsen in tegenover gestelde hoek.
met daar ook je spanningsregelaars zo dat je AC zo ver mogelijk van de versterker printen af staan.
Mogelijk zou je de printen van de PD nog af moeten schermen maar dat is iets dat je proefondervindelijk moet vast stallen of dat nodig is. Hou er dus wel rekening me dat dit later nog aangebracht moet kunnen worden.

Verder ziet het er mooi uit.

[Barry2001]

Mooie voedingsprintjes bij mijn Phonodude maakt het enorm uit of ik het eerste buisje wel of niet afscherm, misschien ook hier rekening mee houden.

[ronnydepony]

Als ik nog iets moet bestellen zal ik gelijk die afschermkapjes mee bestellen.
Hier een poging hoe de massa aangesloten zal worden.
Is dit juist zo of moeten er wijzigingen komen ?

[Ah!buis]

Heb ik wat gemist , waarom tweemaal gloeivoeding ? De buizen trekken gezamelijk ongeveer 3/4A , normaal geen probleem voor één.
Anne

[ronnydepony]

nee hoor Anne, niets gemist,
had er eentje over, dus kwaad kan het niet, denk ik
