Ontwikkeling van een Phono pre

[koifarm]

Leuk phono pre printje.

[Kappa7]

Bah priegel werk.

[Mr Tube]

Leuk phono pre printje.

Zoiets moet het wel worden in elk geval, zo te zien is dit ook een mix van SMD en TH

Ik ga proberen om de print afmetingen op zo'n 65x80mm te krijgen, ik moet al 8 polystyreen condensatoren kwijt van 10nF en die hebben een steek van 17mm.
Ik ga uit van drie parallel geschakelde ingangstrappen voor MC en daarnaast de MM trap zodat je 4 opamps per kanaal nodig hebt. Dan krijg je natuurlijk nog de tweede trap met de 3180 en 318uS correcties en de "fijn gain" instellingen, hieronder link naar schema zoals dat in het andere topic is gebruikt.

http://www.zelfbouwaudio.nl/forum/downl ... &mode=view

het idee is om die parallel geschakelde opamps (LT1028) meer te laten versterken inclusief correctie en de opamp LME49710 te laten vervallen, met de LME49990 is dat haalbaar. Verder ga ik ervanuit dat dit wel zo'n beetje de definitieve opzet wordt, denk ook even npg wat imp. aanpassing spul erbij op de inputs en wat ontkoppeling van de voedingspanning.

Mooie styroflex condensatoren zijn te koop bij Okaphone maar wellicht zijn er nog meer adressendie goedkoper zijn.

[John P]

Misschien is het mogelijk het mc gedeelte optioneel te maken door een zaagsnede mogelijkheid op het printje?

[koifarm]

10nf styroflex van philips met weinig tolerantie.

http://www.ebay.nl/itm/36pcs-NOS-PHILIP ... 3048wt_689

[Vinculum]

Die eBay caps vond ik wel wat. Heb er natuurlijk geen 36 nodig dus als ik nog 2 a 3 gegadigden kan vinden kunnen we de kosten delen.

[Pjotr]

Voor 15 euries is dat een koopje. Zou je maar niet lang bedenken. Dit is zo weg.

[Vinculum]

Ok, als Mr Tube er rekening mee kan houden met deze steekmaat (7.5mm)...

edit: Gekocht!
edit2: Heb gelijk maar een paar LME49990 gesampled...

[BertDB]

Bah priegel werk.

Ik dacht nét hetzelfde !

[Vinculum]

Ik gooi nog even een knuppel in het hoenderhok:
Is het ook mogelijk om er een digitale uitgang achter te hangen? Mijn mooie AFDAC 2 heef natuurlijk alleen maar digitale ingangen.

[Henkjan]

er zijn er meer die daar mee bezig zijn: http://forum.zelfbouwaudio.nl/viewtopic ... 20&t=17312

[ds23man]

er zijn er meer die daar mee bezig zijn: http://forum.zelfbouwaudio.nl/viewtopic ... 20&t=17312

Dat was van mijn kant alleen een suggestie dat dat zou kunnen..........

[Mr Tube]

Ik gooi nog even een knuppel in het hoenderhok:
Is het ook mogelijk om er een digitale uitgang achter te hangen? Mijn mooie AFDAC 2 heef natuurlijk alleen maar digitale ingangen.

Dat zou best kunnen maar ik heb liever de ADC apart, doel is juiste en klein printje te maken met de RIAA pre.
Bij een ADC hoort ook een lijn ingang, volume instelling, schakel relais en uiterraard een goede low jitter clock. Dit gaat toch een heel ander project worden.

Er ligt wel een plan om een ADC te ontwikkelen met een CS5361 (heb nog een aantal van liggen) met I2S en spdif uitgang, deze kan dan eenvoudig gecombineerd worden met de Phonopre.

Ik heb de laatste partij van 36 ctjes besteld, print wordt voor dit type ontworpen.

Een idee misschien om de Phono Pre als een opzet print op de ADC-Lijntrap te kunnen monteren.
Deze laatste wil ik op een print van 100x100mm maken welke eventueel boven de AF dac kan worden gemonteerd.

[cool]

Opschieten ermee

[Vinculum]

Klinkt super! Opzetprint voor de afdac hoeft voor mij niet aangezien ik geen ruimte meer heb in de kast. Combi met een adc zie ik wel zitten.

[Henkjan]

als t niet te hoog wordt mag die er best boven van mij hoor

[Mr Tube]

als t niet te hoog wordt mag die er best boven van mij hoor

AFDAC met daarboven de voeding en daarboven de ADC met opzet print, dat wordt een aardig flatgebouw.
met penthouse...

[Vinculum]

Ik heb de laatste partij van 36 ctjes besteld, print wordt voor dit type ontworpen.

Super!

Ik heb de LME49990MA/NOPB (3x) inmiddels ook binnen. Wat zijn die dingen klein zeg!

[knuisje]

Ze zitten ook op positie IC8 en 9 op je dac.

[Mr Tube]

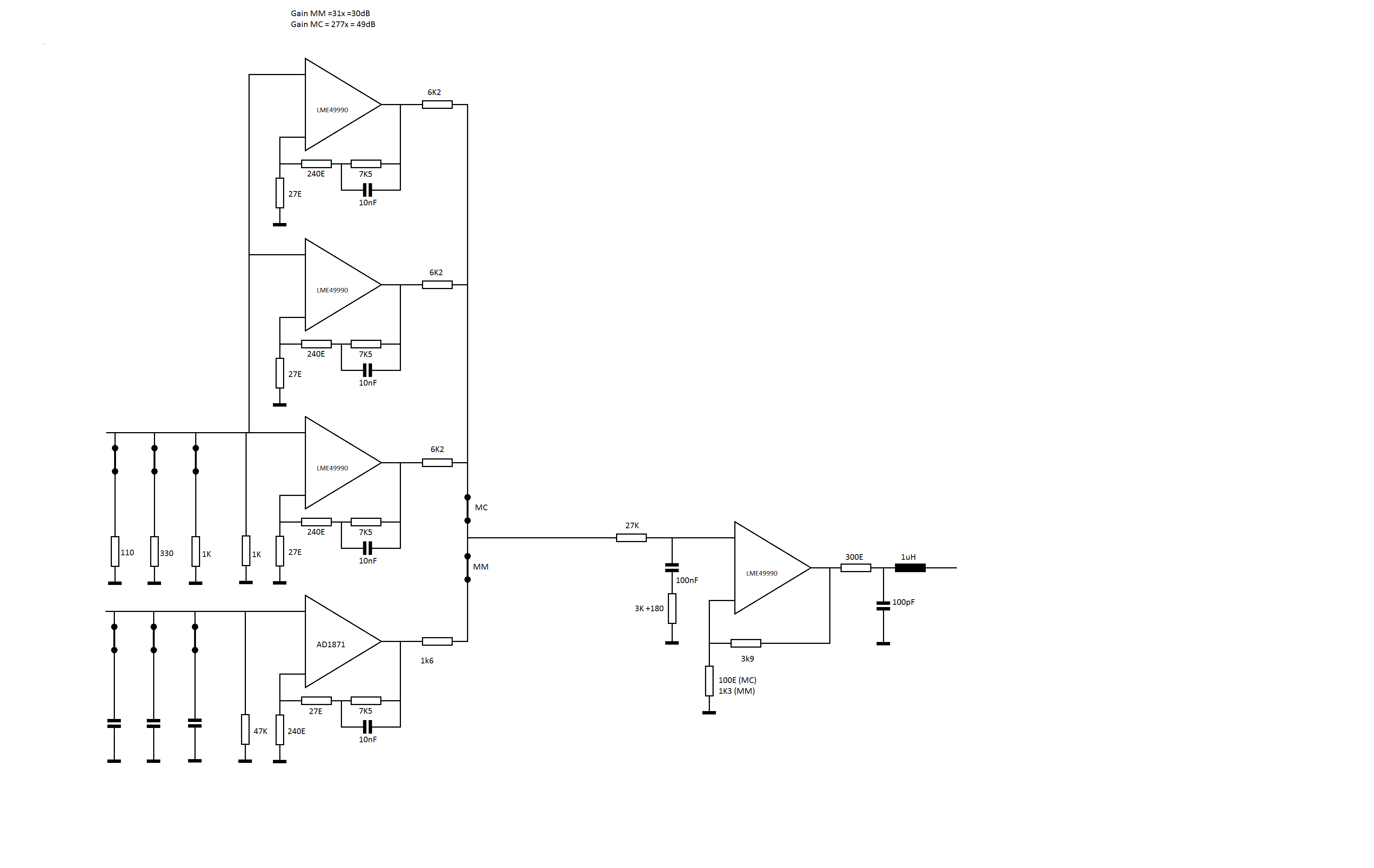

Hier een eerste opzet van het schema

het staat vrij om zelf het aantal parallel te schakelen LM49990's te bepalen maar dan moeten de weerstanden van 6K2 wel aangepast worden.
die moeten trouwens 4K8 zijn bij 3 parallel en 3K3 bij 2 en 1K6 bij een enkele.

verder wil ik er nog een DC servo aan toevoegen

[Vinculum]

Ik heb 3 LM49990's niet 4. Zucht... Even op zoek naar nog 1. Ik wacht even tot het definitieve ontwerp er is hoor.

Overigens zie ik bij de eindtrap dat er nog een weerstand gewisseld moet worden bij MM/MC schakeling. Ik neem aan dat dit allemaal met dezelfde schakelaar omgezet word?

[Mr Tube]

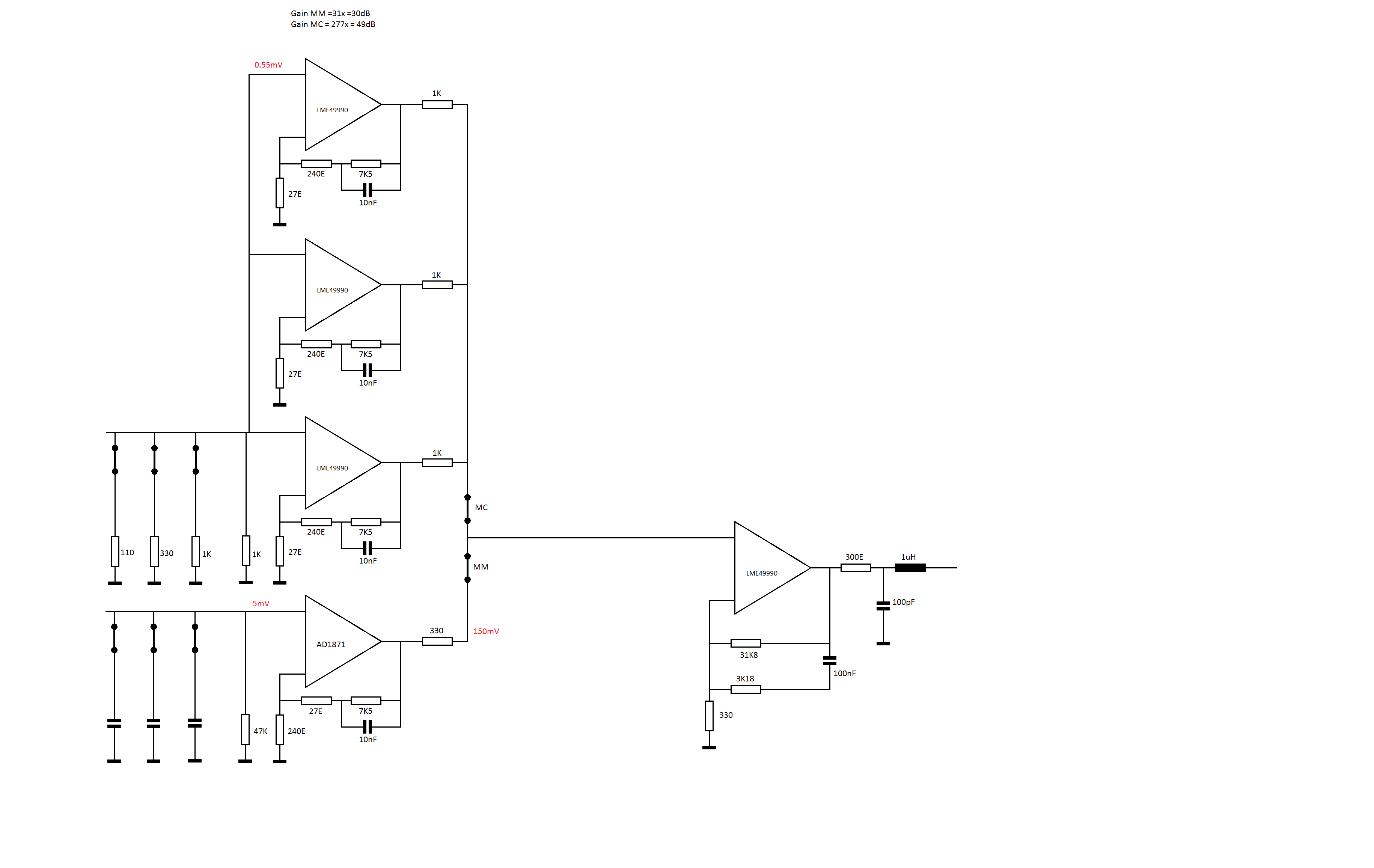

Maar weer snel een update voordat er teveel commentaar komt maar ter lering en vermaak.

in het schema hiervoor is de tweede trap niet optimaal: veel versterking door de passieve filering en vrij hoge bron impedantie geef niet de beste ruis cijfers.

daarom toch een actieve opzet.

Ook de gain aanduiding klopt beter nu

[Vinculum]

Maar weer snel een update voordat er teveel commentaar komt maar ter lering en vermaak.

Te laat!
De 2 schema's zijn nl exact hetzelfde... Verkeerde upload?

[Mr Tube]

Maar weer snel een update voordat er teveel commentaar komt maar ter lering en vermaak.

Te laat!
De 2 schema's zijn nl exact hetzelfde... Verkeerde upload?

Te vroeg!
inderdaad verkeerde upload maar inmiddels recht gezet, ik zag zelf al dat het niet klopte.

[maikbike]

wat gaat de servo doen
