bestaat er zo'n onderdeel?

[Ah!buis]

Om te beginnen,het schema is niet een volledig uitgewerkt geheel.Daarvoor zijn er te veel onzekerheden,naar omstandigheden aan te passen.
De V+ moet gelijk of groter dan de voeding van de uitlezing.Gelijk is het makkelijkst,moet de extra stroom wel door die voeding geleverd kunnen worden (zo'n 20mA).Als die stroom te veel is kan het wel met V+ groter,bijv. 12V met uitlezing op 5V,maar dan moet de bovenkant van de regeling (potmeter) niet aan V+ maar +5V.
De instellingen zijn ook niet zeker,met 5V uitlezing zou ik de bovenste op 4V naar pin 2 zetten en de onderste op 0,5V voor pin 5.
De onbenoemde C kan 100nF als de voeding betrokken wordt uit een die al van een dikkere C is voorzien.Anders zou ik er een elko van 10µF zetten.De 1µF rechtsonder mag ook best een elko.
De serieweerstand R met de LED hangt af van de voedinsspanning en de gewenste LED-stroom.
Voorbeeld;voeding 5V, LED-stroom 20mA.
Stel spanning over de LED+verlies uitgang555=2V (redelijke benadeing),blijft 5-2=3V over voor de R.Met een stroom van 20mA geeft dat 3/0,02=150ohm.
Met voeding 12V geeft dat (12-2)/0,02=500ohm.
Anne

[let_there_be_sound]

De voeding voor de led's (4 in serie of parralel) is +/- 14,5v, dit is de laadspanning van de dynamo, dit kan variëren tussen de 12,5v en 14,7v, er is niet een punt waar ik een constante spanning van kan betrekken.
Ik heb nog gezocht naar een schema van het apparaatje, maar dat kon ik helaas niet vinden, wel kan ik vinden wat voor een controller voor de sturing van de led digits word gebruikt, dat is de ICL7107. Ik ga straks meten wat het spanningsverlies, de spanning en de stroom over de digits is, ik ga ook kijken hoe de spanning eruit ziet met een scope.
Helaas heb ik een zelf geknutselde probe en is de aflezing qua spanning niet betrouwbaar.

http://pdf1.alldatasheet.com/datasheet- ... L7107.html

[mtb]

Kijk, nou weten we wat:

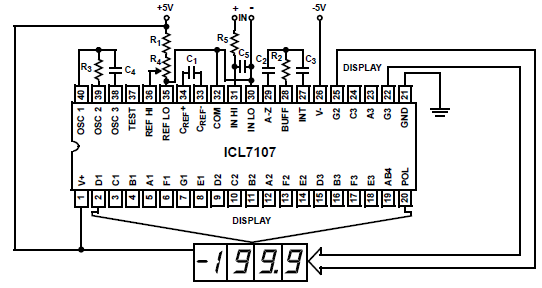

Het is dus een common-anode display wat niet gemuxed wordt.
Er zitten geen serieweerstanden in dus je hebt ca. 1V signaaldrempel onder V+.
Als nu pen1 (V+), pen26 (V-) en pen21 ("GND") meet met een Voltmeter t.o.v. van je chassis, dan weten we nog meer.
Er zal wel een "spanningstruuk" in zitten om de zaak te voeden.

[let_there_be_sound]

Wat bedoel je met "t.o.v. je chassis"?
Overigens zit er de mqfp versie van de ICL7107 in (mijn fout)


p.s. ik heb maar een fatsoenlijke probe gekocht toen ik toch bij de elektronica boer was.
Meten is weten, goed meten is zeker weten.

[koifarm]

Wordt er niet te moeilijk gedaan.

Ik denk aan een 7420 via lm339 aan de 4 bovenste digits. Aan de uitgang van de 4 input nand een npn transistor die een ledlamp of relais schakelt voor een lamp.
Als hier 4 x een 0 staat dan is de uitgang hoog.


Zelf hou ik niet zo van indicatie lampen bij high speed sporten, je ziet ze altijd te laat. Ik gebruik een sportvue systeem die alle info op het vizier van mijn helm projecteert, net zo als bij apache helicopters. Je kunt altijd de ogen op de weg houden en ziet in je ooghoek toch alle belangrijke informatie. Dat is wel handig als je 330kmh en meer rijdt.

Maar rij niet harder dan als je beschermengel vliegen kan.

Ronny

[Ah!buis]

Zoiets zou wel kunnen 't Laatste poortje moet dan wel een Niet-Of zijn (NOR)

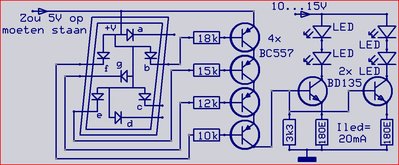

Na wat puzzelen kom ik op dit
Anne

[let_there_be_sound]

Ik ben het met je eens Ronny, op hoge snelheid wil je niet allerlei metertjes in de gaten houden, daarom gebruik ik ook 4 hele felle ledjes die recht in je tokus schijnen als de egt te hoog word, die hoef je niet in de gaten te houden, die vallen wel op.

Anne, dit schema ziet er simpel en veelbelovend uit, ik neem aan dat je met 180E 180 ohm bedoelt?
Trouwens, ik kwam er ook pas achter dat ik voor de 8 en de 9 alleen maar de bovenste 4 segmenten nodig had toen ik al 7 aftakkingen in de kabel had gemaakt, ik heb de segmenten van 0 tot 9 nog uitgetekend om te kijken of het echt zo was

[koifarm]

Anne, er staat gemeenschappelijk +5v op de anodes. Maar op de kathodes staat bij geleiding +2v en niet 0v.

[mtb]

Met chassis bedoel ik de massa van je auto.
Kijk ff in het datasheet welke pennen je moet hebben voor de 44pens uitvoering.
Over een rode LED staat ca. 1V5 bij geleiding, dus moet je je logica dus ca. 1V onder V+ schakelen.
Met b,e,f,g heb je alleen de 8 en niet de 9!
Ik weet wel een oplossing met één LM393 en een stel diodes als je alleen de 9 wilt hebben.
Met een LM339 zo ik met een bi-LED oranje voor 8, rood voor 9 en de rest groen kunnen maken, maar dan moet ik wel de spanningen weten!

[Ah!buis]

Voor veelvouden wordt gewoonlijk k gebruikt voor kilo=x1.000 en M voor Mega=x1.000.000 (niet m,da's milli 1/1.000 ).
Zonder veelvoud is het dan ook E voor Eenheden zodat 180E idd 180ohm is.Wordt wel 's R voor gebruikt maar dat het 'n weerstand is weten we toch wel,zegt eigenlijk niets over de vermenigvuldigingsfaktor.
Wat de gekozen segmenten betreft,met a,b,f,g krijg je 8 en 9 terwijl b,e,f,g alleen de 8 geeft.
Anne

[let_there_be_sound]

Anne, het was me ook al opgevallen dat ik a,b, f en g moest hebben. Ik vroeg me trouwens af waarom er eigenlijk niet 4 gelijke weerstanden aan de segmenten gekoppeld zijn?
Ik wil trouwens ook de 1 van de 1000 digit aansluiten, daar zijn b en c parralel geschakeld, kan ik daar gewoon een weerstand van 18k en een bc557 aanhangen en dan los van de 4 andere aan de bd135 koppelen?

Mbt, 3 kleuren led's is niet handig om de volgende redenen, op het circuit moet je je 110% op de baan concentreren en heb je geen tijd om te kijken welke kleur er brand, vooral oranje en rood lijken teveel op elkaar, je wil ook zo min mogelijk informatie krijgen, groen is daarom overbodig, geen nieuws is goed nieuws zeg maar. Ten tweede, en wel de belangrijkste, de coureur is kleurenblind, tenzij de ledjes dit doen ziet hij het verschil niet.
800 graden is het keerpunt.

[Ah!buis]

Ik wil trouwens ook de 1 van de 1000 digit aansluiten, daar zijn b en c parralel geschakeld, kan ik daar gewoon een weerstand van 18k en een bc557 aanhangen en dan los van de 4 andere aan de bd135 koppelen?

Dat moet zo wel kunnen.Zie het nut niet erg,'t is toch de bedoeling om bij overschrijden van 800° niet door te doen .
Die verschillende basisweerstanden hoeft niet echt,allemaal rond 18k zal wel gaan.Het idee erachter was dat elke volgende transistor,door de verzadigingsspanning van de voorgaande(n),iets minder krijgt om te sturen.
Anne

[let_there_be_sound]

De 1 van de 1000 digit is idd niet echt nodig, maar het maakt het systeempje lekker compleet.
Dat van de weerstanden klinkt logisch, maar als ik het goed begrijp schakeld een pnp dus als de spanning wegvalt of zakt.
Morgen ga ik de componenten halen en het apparaat in elkaar knutselen.

Ik ben ook een toerenteller aansturing aan het maken. Ik heb een mooi signaal weten te verkrijgen dmv 2 diodes en een zener, alleen zijn de pieken ongeveer 2,7v, dit moet ik versterken naar 5 of 12 volt (weet niet waar de toerenteller op reageert). Kan ik dit doen met een npn en een potmetertje? Ik heb van de electronicaboer een mosfet meegekregen, maar volgens mij werkt dat niet.

[let_there_be_sound]

De toerenteller aansturing is al gefixed, dit heb ik met een opto-coupler gedaan, lekker simpel en de toerenteller is gescheiden van het signaal van de boubines.

[let_there_be_sound]

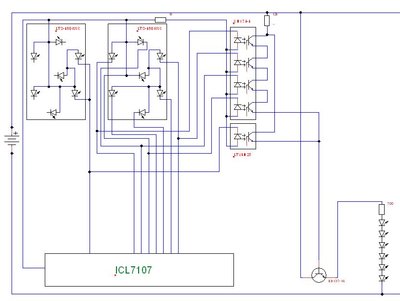

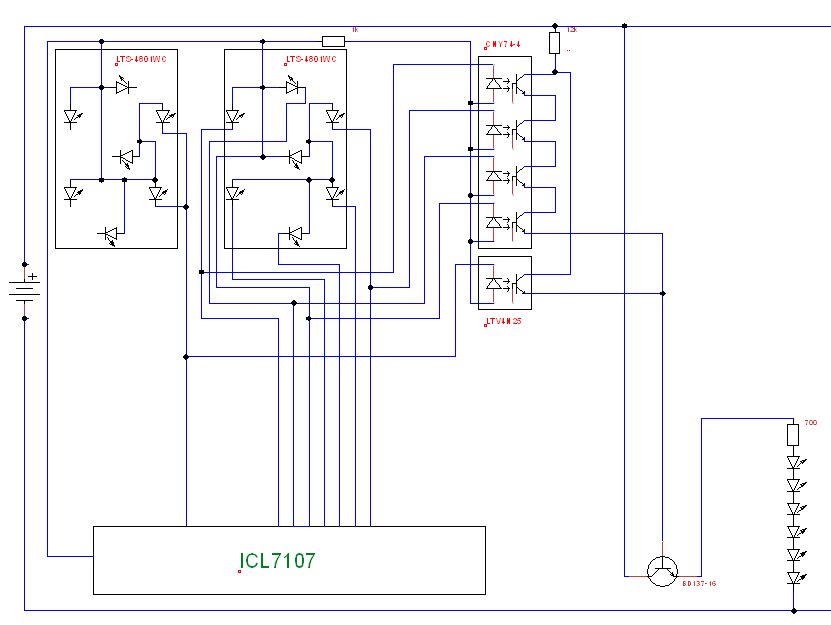

Zo, ik heb het voor elkaar, met dank aan iedereen en vooral Anne heb ik weer veel bijgeleerd en uiteindelijk door alle tips heb ik zelf wat in elkaar weten te knutselen.
Door het idee van de toerenteller aansturing met een opto-coupler kreeg ik ineens het idee dat het ook wel eens goed voor de EGT zou kunnen werken, en jawel, ik had niet eens een grotere hamer nodig.
Maar de volgende projecten zij alweer ontstaan, een shiftlight voor de toerenteller en een labvoeding, ik heb namelijk heel wat leds opgeblazen doordat mijn voeding meer spanning gaf dan waar ik hem op ingesteld had.

Mijn dank aan iedereen is groot.
