6N23P voorversterker

[democles]

Stel,ik zet de vertragingsschakeling op 12V,veranderd er nog wat aan de onderdelen?[afgezien van het 12v relais]

Een diode brug er voor,met een dikkere elco 1800uF, genoeg?

[nl3prc]

Overgens kan je R6 en R7 helemaal weglaten en daar hoeft ook geen diode voor in de plaats was ik nog vergeten te melden dat ik die erin heb gezet zodat ik dan beter uitkwam met mijn print ontwerp

[Ah!buis]

Voor de vertraging verandert er eigelijk niks zolang de C's maar voor 16V zijn.Da's 't mooie van een 555 die werkt met relatieve spanningen voor de timing.
Als je die 1800µF bedoelt voor alles na de gelijkrichter,is het wat weinig voor ruim 1A.Minstens 4700µF zou ik zeggen.
Anne

[nl3prc]

Vindt 16 Volt wel erg krap ik zou zeggen neem ze van 25 Volt en geef de boel een eigen rectifier met elco 330µF is al voldoende this immers geen versterker schakeling

[democles]

Vindt 16 Volt wel erg krap ik zou zeggen neem ze van 25 Volt en geef de boel een eigen rectifier met elco 330µF is al voldoende this immers geen versterker schakeling

Ja,zo word het,,,

Ik neem aan dat die ,,rectifier ,, een diode brug is?

[nl3prc]

Ja en eventueel ook met vier diodes
Ikzelf heb een rectifier ( diodeblokje ) gebruikt ( 2KBP02 ) dit omdat ik die nog had liggen.

Alleen is nu de vraag op welke ac spanning wil je dit gaan doen.

[democles]

9v AC

[nl3prc]

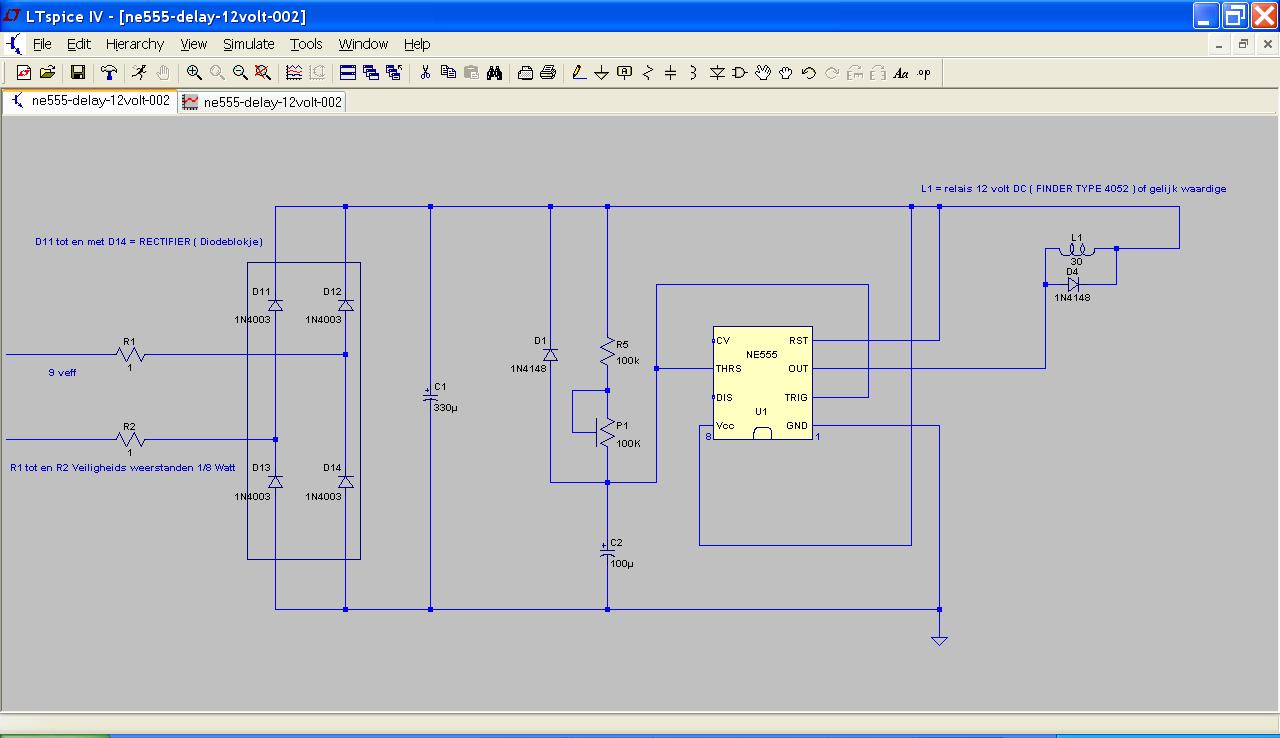

Dan zou het dus zo worden

[democles]

[democles]

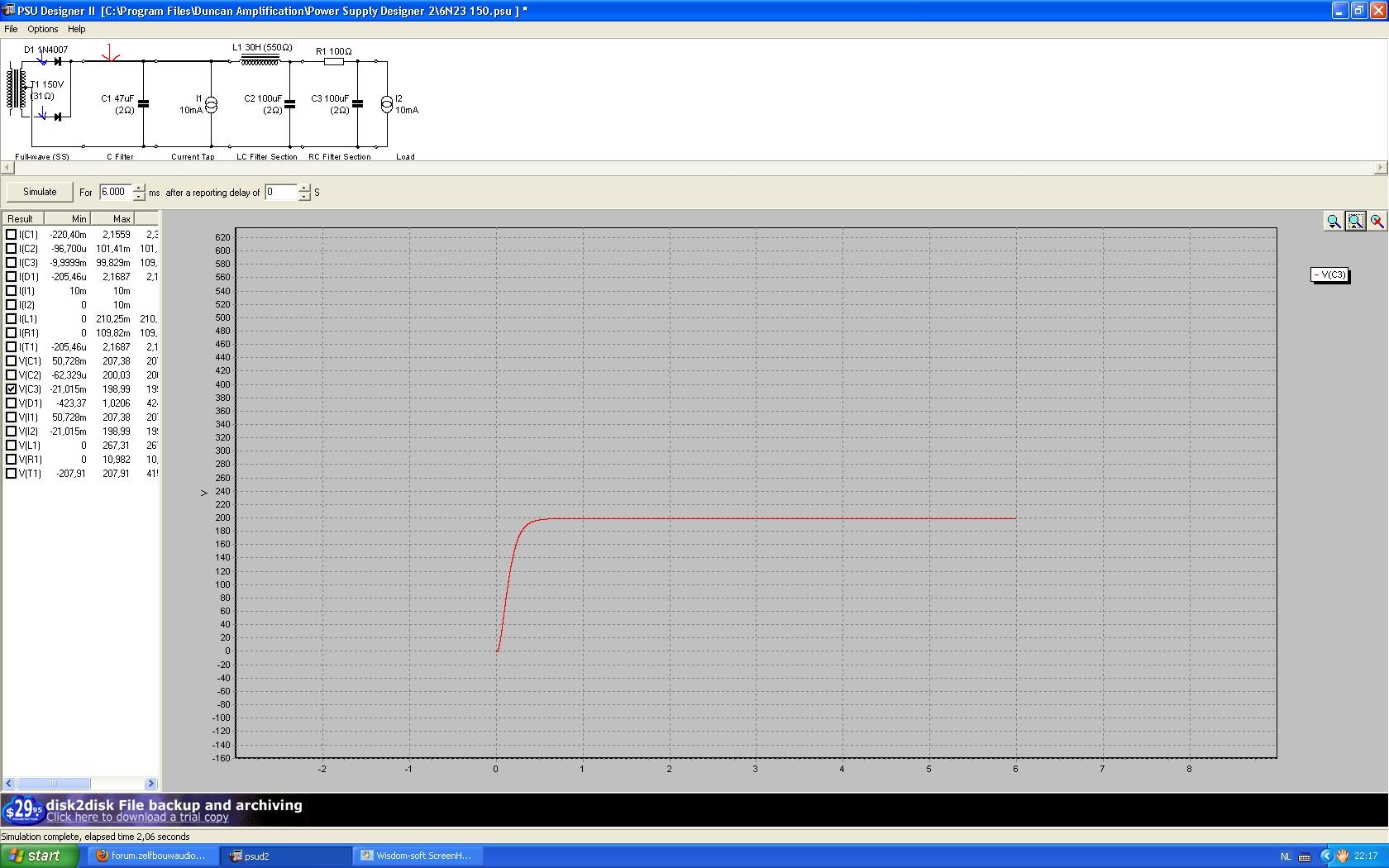

En dan de volgende vraag, waar plaatsen we die vertraging?

Hier [rode pijl] ,of hier [2x blauwe pijl,,,2x wissel relais,,]

[BertDB]

Rode pijl lijkt mij het meest voor de hand liggend.
Eventueel kan je parallel op je schakelcontact een weerstand zetten (100K/2W) zodat je het ook kan gebruiken als standby schakeling?
(er blijft dan een kleine spanning over van je hoogspanning waardoor je buizen niet enkel op gloei draaien / krijg je kathodevergiftiging mee).

[nl3prc]

In iedergeval niet bij die rode pijl bij de twee blauwe zou het kunnen.
maar kan natuurlijk ook via de min lijn zie plaatje

[democles]

Of het nu de rode,blauwe of zwarte pijl word,ik ben er nog niet uit................

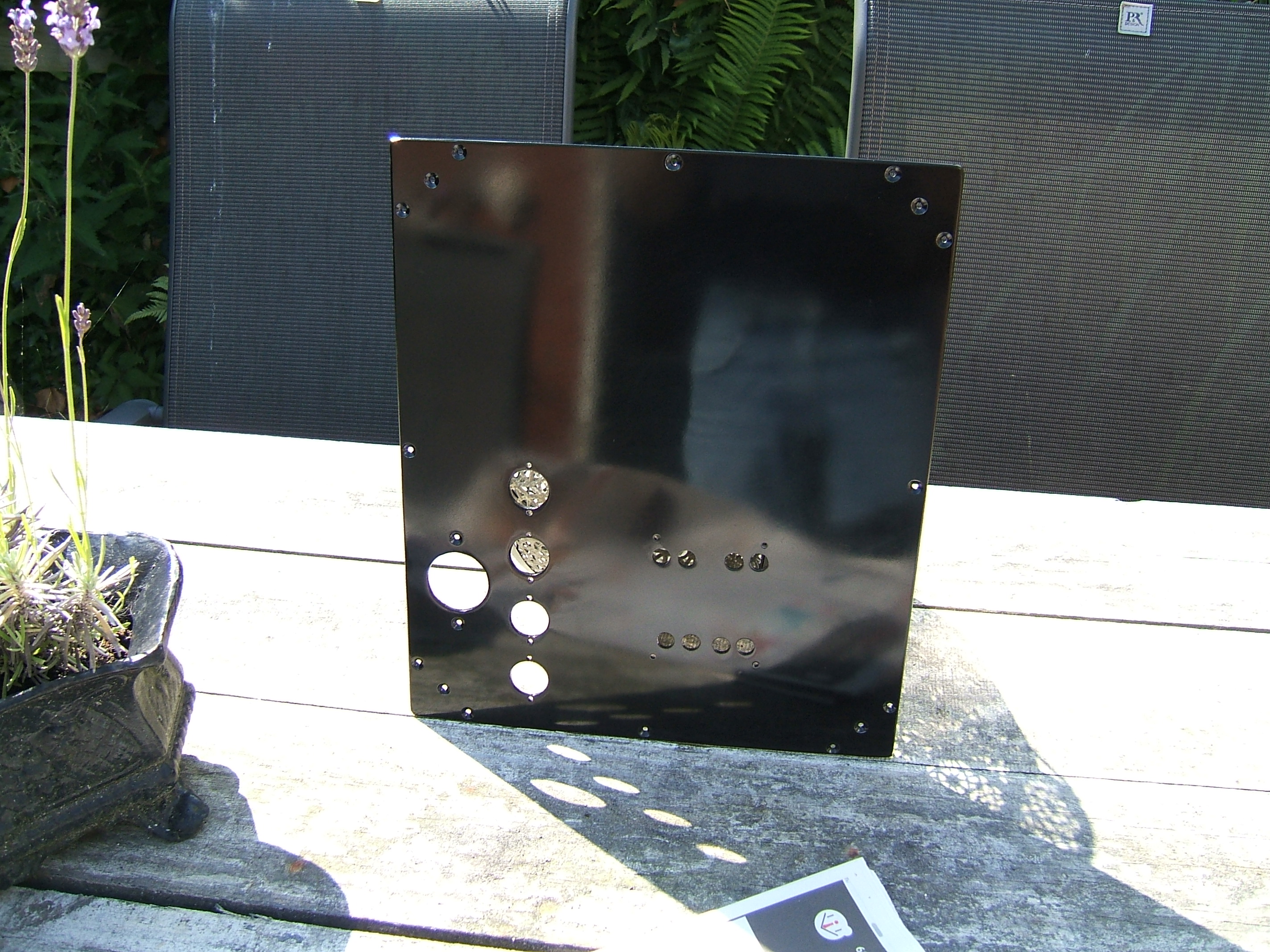

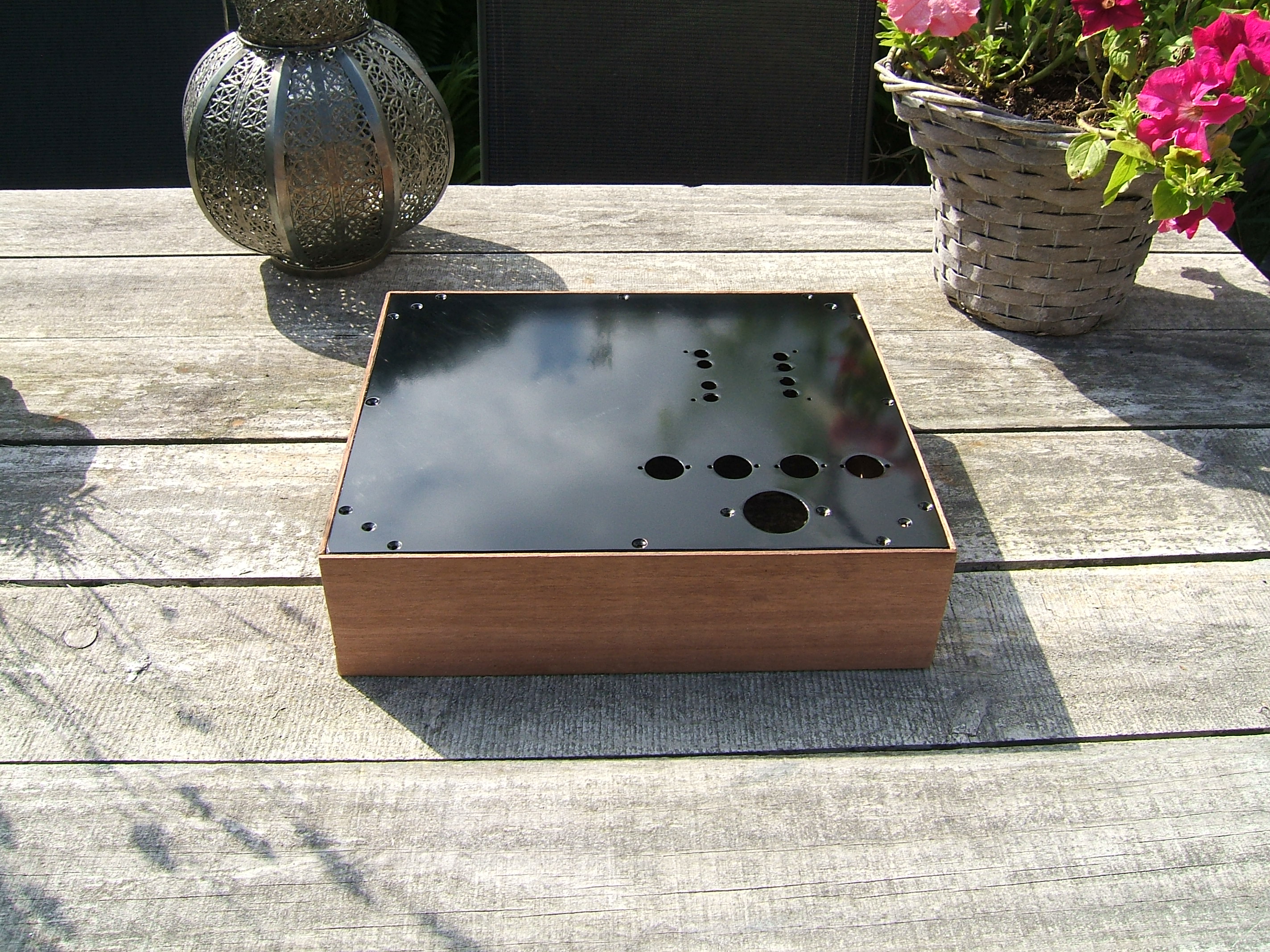

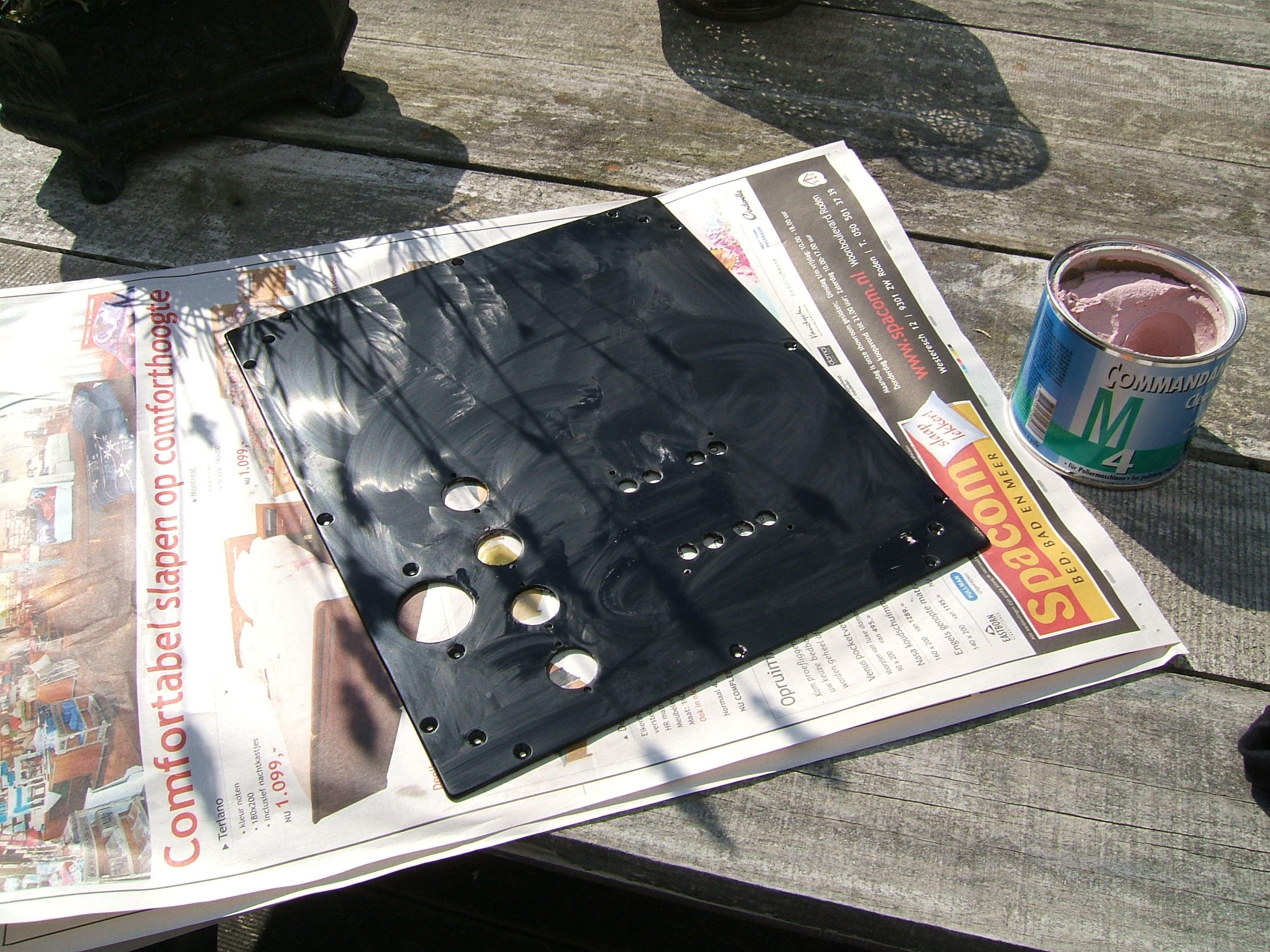

Ondertussen even aan het spuiten geweest,op de waslaag na [moet nog even uitharden] is de bovenplaat klaar...

[Ah!buis]

Rood en zwart komt op 't zelfde neer.Blauw is mooier ,geeft wel hoge spanning tussen de twee schakeldelen.
Toch maar zwart .
Anne

[democles]

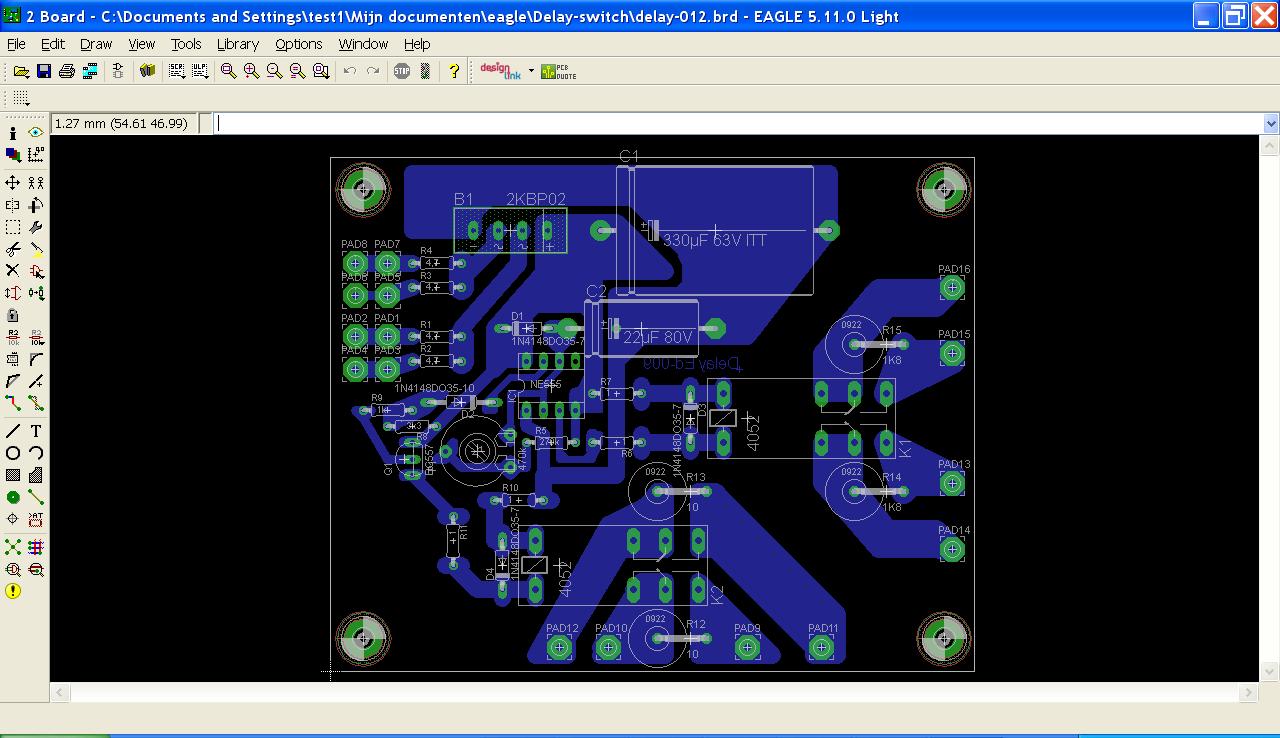

Vandaag,had nog net even tijd,om de timer print te ontwerpen.

Het relais komt op een apart printje te samen met de hoogspannings diodes van de buizen voeding.

Tot later.........

[nl3prc]

en ik mis wel een diode die over het relais staat

[democles]

Het relais komt op een apart printje

incl. diode...............

[Ah!buis]

En ik mis de diode in serie met het relais .
Anne

[democles]

Sorry,Anne
Zit er nu op................

[nl3prc]

En ik mis de diode in serie met het relais .
Anne

MM is dat dan echt nodig

[Ah!buis]

Echt nodig,misschien niet
De diode over het relais moet spanningspieken vermijden bij uitschakelen.Dat doet ie goed op zo'n 0,6V en nog wat na.
Krijgt de 555 op z'n uitgang die goed 0,6V boven Vcc.Met een seriediode komt 't er niet van.
Anne

[democles]

Oke, een diode meer of minder

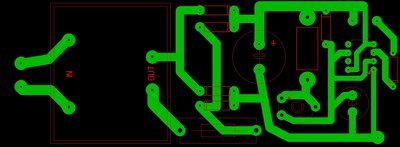

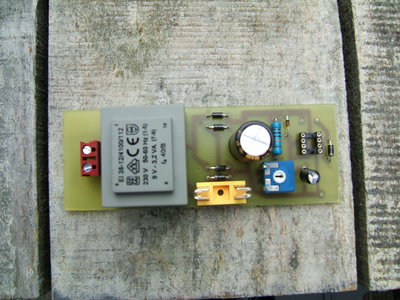

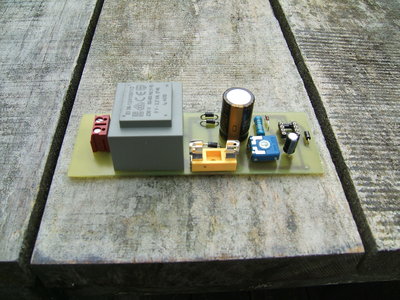

De timer print is zo goed als klaar. [120x44mm]

Nu de relais print nog.

Morgen maar even testen...................

[nl3prc]

Dat heb je snel in elkaar gefabriekt zeg toet toet het lijkt overtoom wel
En nu de hamvraag werkt tie naar behoren

[Ah!buis]

Ja,hij moet opschieten,ik denk dat boven zijn hoofd ook een zwaard bungelt .
Die print is toch groot zat ,had je het relais best bij kunnen zetten .
Anne

[democles]

Had gekund,maar wil de bedrading kort houden.[de te schakelende bedrading]

O ja,dat zwaard was van Damocles,en niet democles.............

Maar,goed,,


De boel getest,werkt goed,schakeld max, 20 seconden,ook als ik de stekker er kort uit trek.

Alleen meete ik 19,4V uit,,en dat met een 9V trafotje

Trafo secondair gemeten,deze gaf 14V wissel[14x1,4= 19,6 ],maar even meten of de rest van de trafotjes die ik heb,dezelfde offset hebben,dat wordt dus trafo
wisselen[of weerstand er tussen ]

Even de 7 andere trafotjes getest,,,allemaal 14V

Dan maar even een ander type 9V getest,nu meet ik 10V second. HOERA!! niks mis met mijn multimeter,,maar kan wel een aantal trafotjes[spreekwoordelijk] wegflikkeren

Maar even opgezocht wat die ,NE555, aan spanning aan kan ,,16V max,, 19,4 is dus overkill !!!
