HELP! Brom/ruis in buizen hoofdtelefoonversterker

[TheoK]

Waarom ga je niet gewoon voor hardwire?
Voordeel is dat je de componenten lekker dicht bij de voet hebt.
En je bespaard geld om printen te maken.

[b_force]

Een hele print maken lijkt mij hier ook ietwat overdreven, zoveel onderdelen zijn het namelijk niet.
Waar woonde je ook alweer?
Misschien kun je bij iemand langsgaan die even wat voor je uitpluizen.

(je mag ook met mij contact opnemen, maar was niet echt in de buurt geloof ik)

[mvanbourgondien]

Hardwire lijkt mij ook het handigst maar het blijft een rommel, vandaar dat ik een printplaat overweeg. Ik zit ook met het probleem dat ik de massa niet goed weg kan werken.

Ik heb niemand in de buurt die er echt verstand van heeft. Ik woon in hoofddorp ik kan een keer met de trein komen.

Ik ga eerst alle kabels opnieuw doen met hoeken van 90graden en rechte stukken. Ik denk dat dit er stukken beter uit gaat zien. Mocht dit niet lukken dan nemen ik nog contact net je op Bart.

[Kappa7]

Voor het maken van een printje gebruik ik Kicad redelijk goed aan te leren.
http://www.kicad-pcb.org/display/KICAD/ ... ware+Suite
Is het je eerste print dan kan je deze tutorial volgen en snap je precies hoe je een print moet maken .
http://teholabs.com/knowledge/kicad.html

Ook heb ik Eagle geprobeerd maar heeft beperkingen in de gratis versie.
Was ook minder makkelijk om aan te leren.

Het maken van printjes heb ik hier laten doen.
http://iteadstudio.com/store/index.php?cPath=19_20
Kwaliteit van hun ken ik nog niet aangezien mijn eerste printjes nog onder weg zijn.
Echt snel leveren met de standaard verzend dienst is daar lastig.


Groetjes George

[mvanbourgondien]

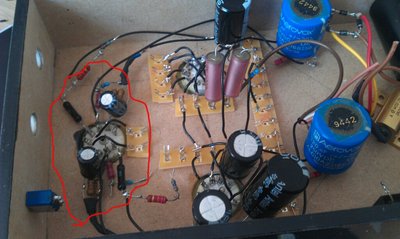

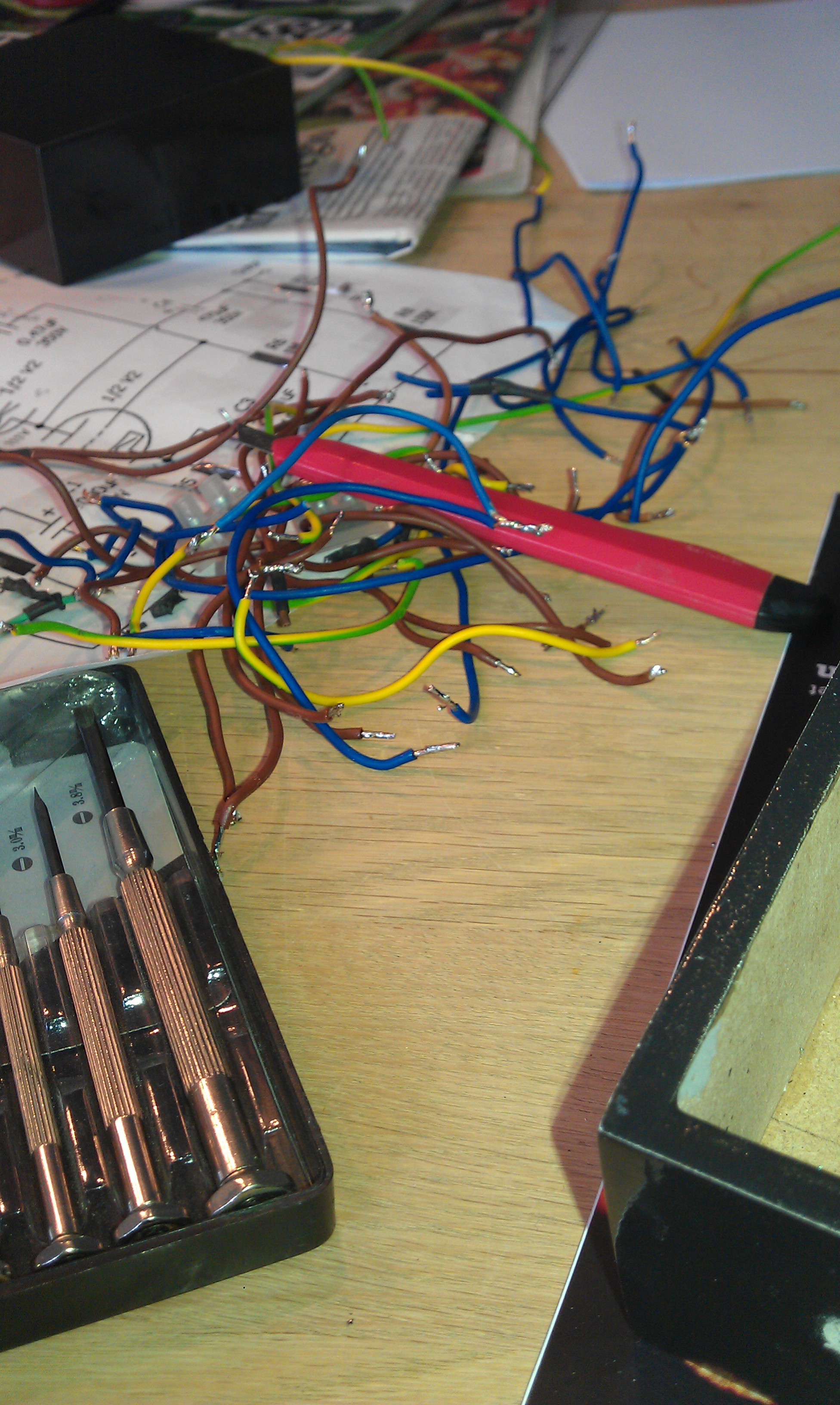

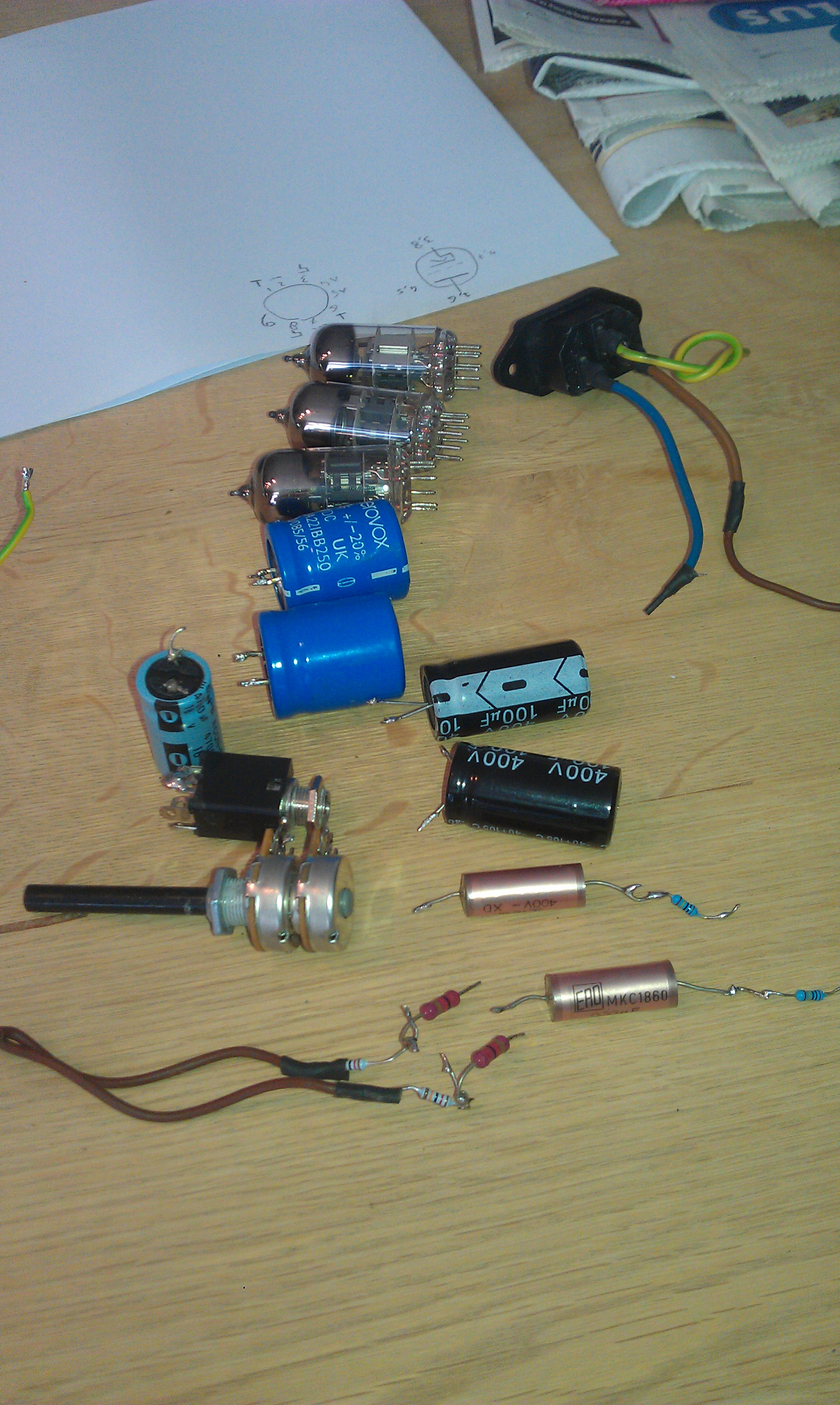

vandaag alle draden los gesoldeerd, het ziet er op dit moment een stuk beter uit! ik wil nu alle draden recht laten lopen met hoeken van 90 graden zodat het er allemaal wat georganiseerder uitziet. Ik heb thuis alleen maar slap draad, waar kan ik wat steviger maar wel goed soldeerbaar draad kopen? Hier nog even wat foto's van hoe het er nu uit ziet.

[sevenup]

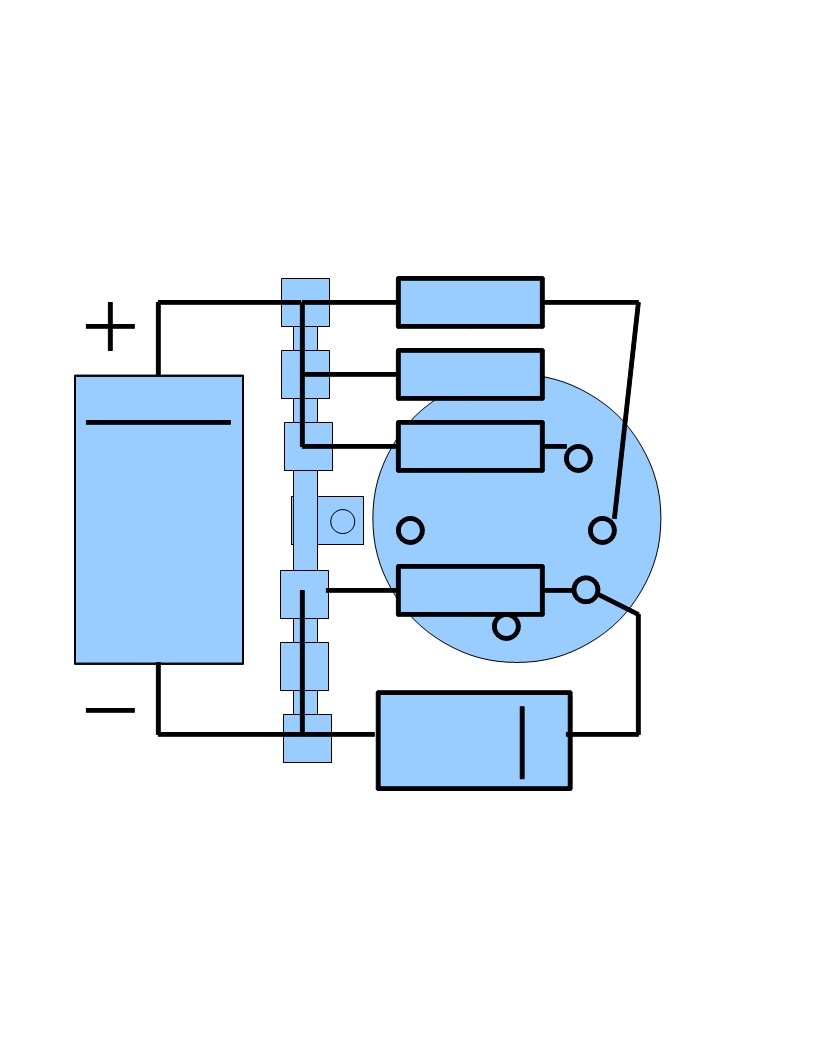

1 of 2 van deze terminals per buisvoet maken het al een stuk makkelijker om netjes te werken.

http://www.tube-town.net/ttstore/produc ... -Lugs.html

Je kunt dan bijvoorbeeld 1 kant de plus maken van de voeding, de andere kant de min. Condensator erover om de voeding af te vlakken. Componenten rechtstreeks er tussen solderen.

[mvanbourgondien]

Dat ziet er goed uit, dat maakt het denk ik een stuk makkelijker. Wat is de Nederlandse naam voor zo'n ding? Want 8 euro verzendkosten vind ik een beetje overdreven.

[b_force]

http://www.newtone-online.nl of anders heeft Dickbest ze geloof ik ook.

Verzendkosten zijn bij beiden niet echt hoog.

[sevenup]

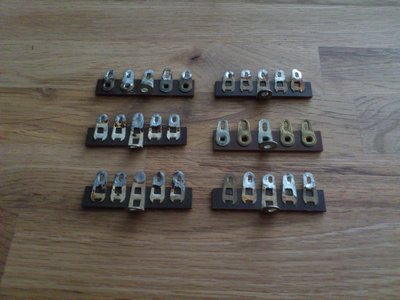

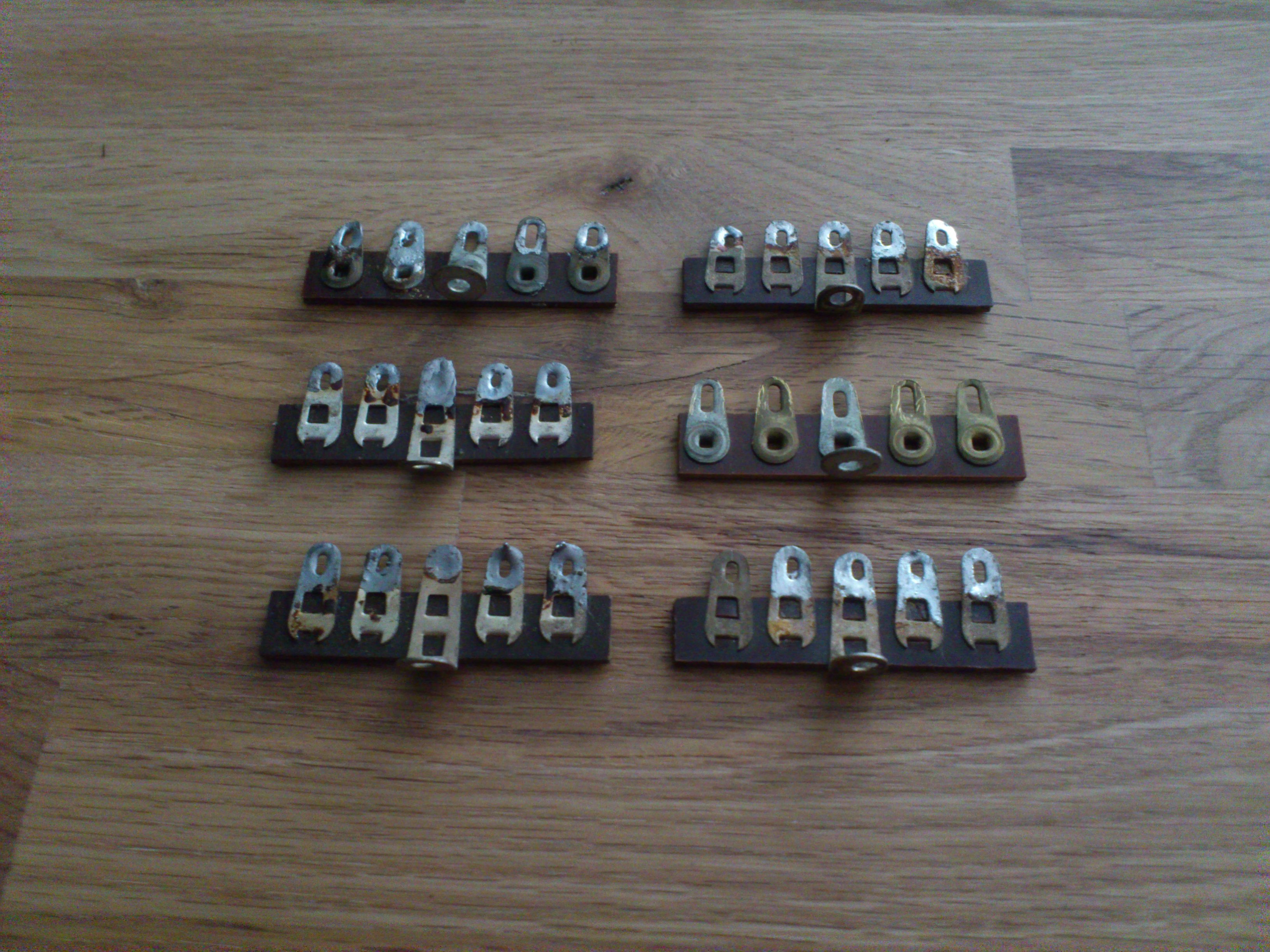

Ik heb er nog wel 6 liggen die je voor niets zou mogen hebben.
Zijn gebruikt, maar wel goed.

Tegen verzendkosten wil ik ze wel opsturen

[mvanbourgondien]

Ik zie je reactie net te laat. Ik heb vanochtend iets soortgelijks gekocht. Dit maakt het sokdeerwerk een stuk overzichtelijker!

De grote strip aan de rechterkant dient als massapunt.

[Kappa7]

Tis de bedoeling van zo een stripje dat je deze de componenten ondersteund.
Nu maak je een draad brug naar de strip en hang daar je component aan die vervolgens met de andere zijde weer los ligt. zo schiet het nog niets op natuurlijk.
Je hebt nu alleen langere draden aan je buis voet zitten en dat geef alleen maar problemen.
De rooster weerstanden moeten zo dicht mogelijk bij de voet geplaatst worden.
veder is het gewoon de puzzel om alles zo slim mogelijk te plaatsen zo dat de bedrading zo kort mogelijk maar toch ook nog overzichtelijk is.
Kijk maar eens goed naar de tekening die Sevenup eerder voor je heeft gemaakt.

Groetjes George

[mvanbourgondien]

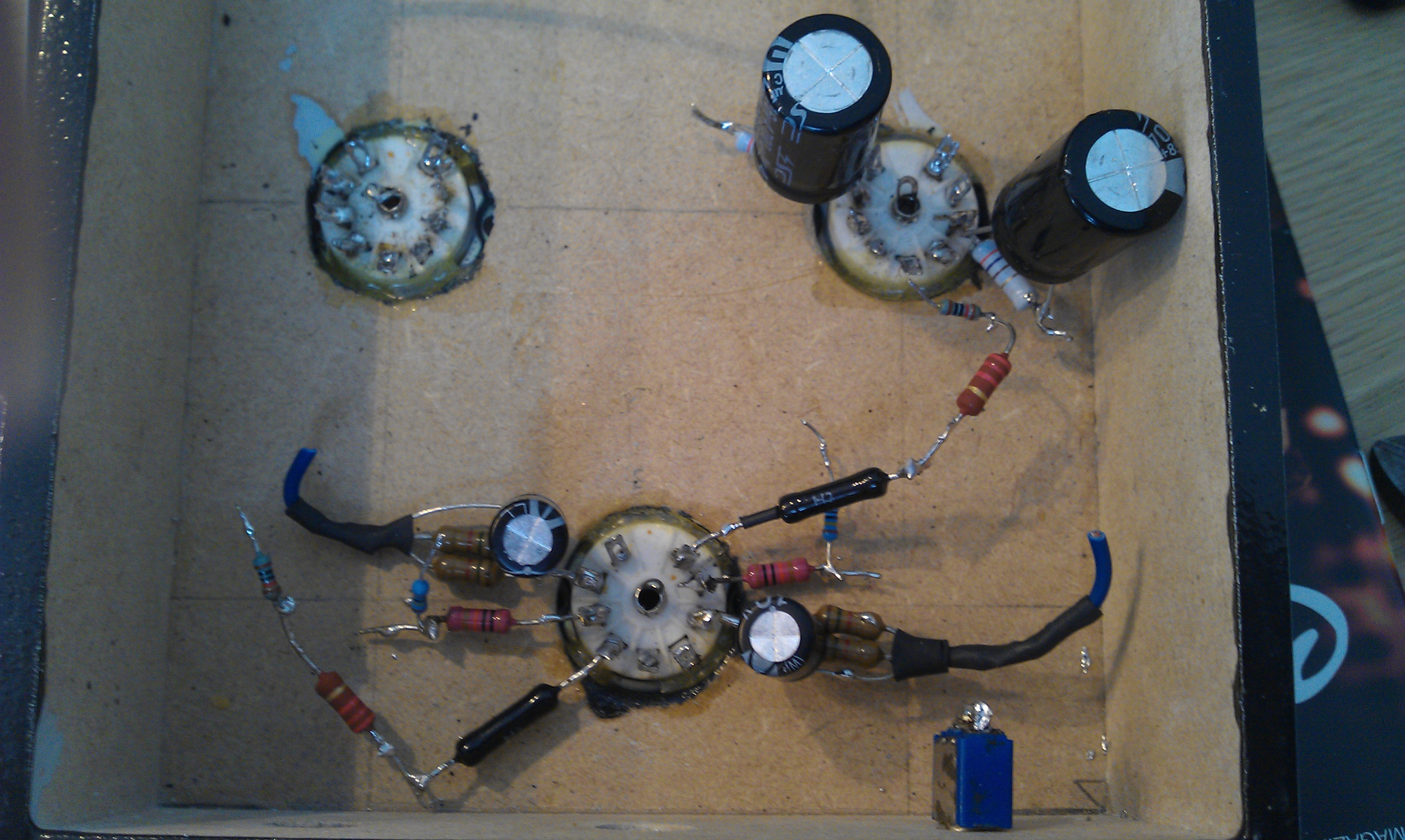

Ik heb bijna alle componenten direct aan de buisvoet gesoldeerd (zien foto). De rest heb k gedaan om het overzichtelijk te krijgen. Bedankt voor de tip. Ik ga dit eerst afmaken, mocht dit niet werken dan ga ik het op die manier proberen.

[mvanbourgondien]

Vandaag en gister alles opnieuw gesoldeerd met geen beter resultaat..... De gloeidraden gloeien netjes maar er komt geen geluid uit... Gelijk even alle spanningen opgemeten.

De rode spanningen zijn degene die in het schema stonden en degene met een rode rand er omheen heb ik zelf gemeten.

[sevenup]

Vandaag en gister alles opnieuw gesoldeerd met geen beter resultaat..... De gloeidraden gloeien netjes maar er komt geen geluid uit... Gelijk even alle spanningen opgemeten.

De rode spanningen zijn degene die in het schema stonden en degene met een rode rand er omheen heb ik zelf gemeten.

1 ding kan zowiezo niet kloppen. Je voedingsspanning is lager dan de anode spanning op de bovenste helft van V2. Zit een 120 Ohm weestand tussen, dus zou een paar volt lager moeten zijn.

[mvanbourgondien]

Mijn excuses. De voedingsspanning is 240 volt. Ik had hem verkeert overgenomen in het plaatje.

[Ah!buis]

Dat de spanningen wat hoog zijn is niet erg,de voeding is wat hoger.Maar 147V waar 111V (mag iets meer) zou moeten,kan niet.Dan is de bedrading ergens mis of het buisje deugt niet.
Anne
