Je moet nog even je zogenaamde "markers" omstellen.
(die zie ik niet bij je tweeter)

Om die te bepalen kun je het beste met de woofer beginnen.

Bij deze meting:
viewtopic.php?p=1508075#p1508075

Zie ik overigens dat je nog wel teveel reflecties mee meet.

[simsalabim]

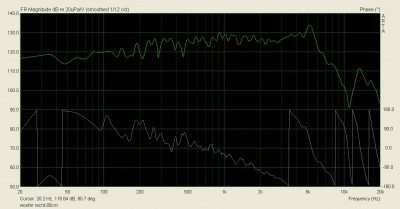

woofer recht 80cm op MLS.

[Martijn H]

Wat is de versterker goed instellen?
Uitgangsvoltage?

nee gewoon versterker zo hard zetten dat je een goede meting kan maken. Niks bijzonders.. Standje kwart open ofzo.. Mee experimenteren ook. Net als positie van je meetopstelling.

Metingen ogen trouwens vrij goed, behalve je laatste woofermeting. Die kan niet kloppen gezien je laagniveau! Veel proberen.. Je kan metingen ook opslaan door overlay te klikken. Dan pak je een andere hoek en drukje weer overlay. Zo zie je een mooi patroon.

[simsalabim]

Waarom is het laagnivo niet goed? zou dit kunnen komen doordat de markers niet goed staan?
Volgenst mij heb ik verder alles wel redelijk staan nu.

[jantje-secuur]

Waarom is het laagnivo niet goed? zou dit kunnen komen doordat de markers niet goed staan?
Volgenst mij heb ik verder alles wel redelijk staan nu.

Zo te zien heb je bij de laatste twee metingen geen "rode" markers (om het tijdvenster te begrenzen) staan.

[simsalabim]

beter zo?

[b_force]

Laat eens de impuls responsie plaatjes zien
(die waar je markers instelt)

[jantje-secuur]

beter zo?

Dat ziet er beter uit.

18Sound zelf vindt dit ervan:

[simsalabim]

Je moet nog even je zogenaamde "markers" omstellen.
(die zie ik niet bij je tweeter)

Om die te bepalen kun je het beste met de woofer beginnen.

Bij deze meting:
viewtopic.php?p=1508075#p1508075

Zie ik overigens dat je nog wel teveel reflecties mee meet.

Ik neem aan dat bovenste meting wel goed was?
En dan nu de tweeter dus..

[simsalabim]

Laat eens de impuls responsie plaatjes zien
(die waar je markers instelt)

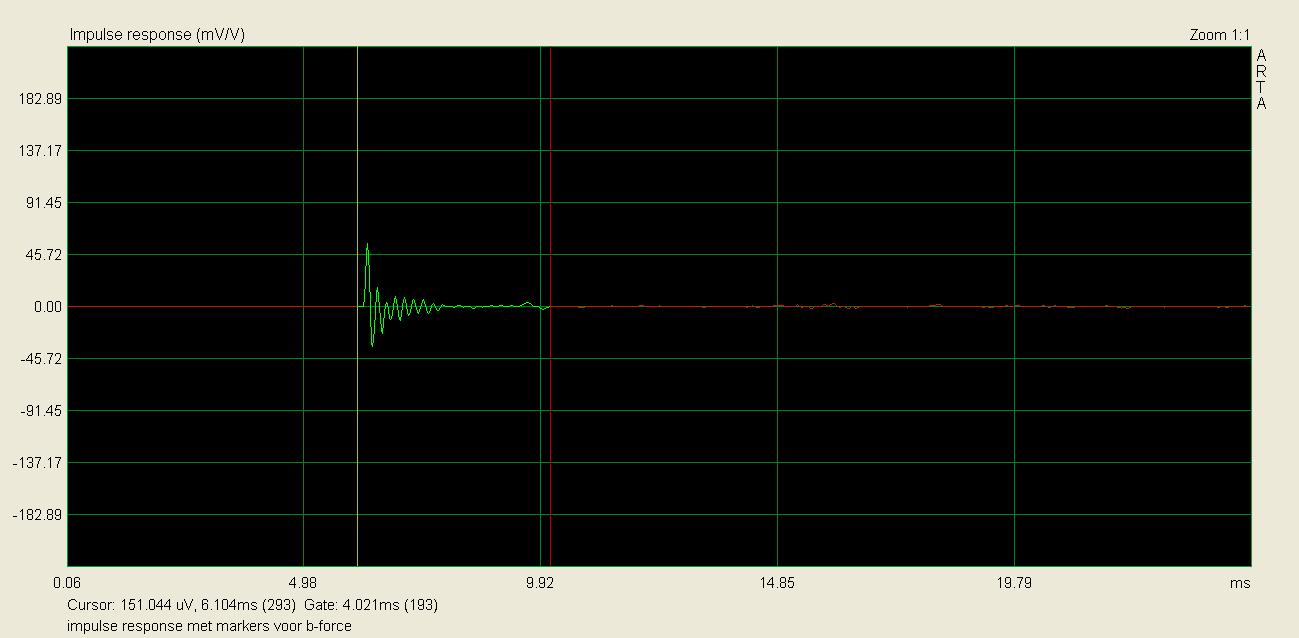

Voilla Monsieur

[simsalabim]

beter zo?

Dat ziet er beter uit.

18Sound zelf vindt dit ervan:

Haha Camiel, zonder jou help desk actie was ik nog aan t klooien hoor!

Volgenst mij heeft 18Sound zijn meting goed gedaan, deze lijkt net op die van mij

[simsalabim]

Gaat het goed wat ik aan het doen ben?
B-force, betreffende die reflecties die er bij de meting zaten, was dat bij de tweeter meting?
Moet ik die reflecties buiten mijn markers (tijds spanne) laten?

[simsalabim]

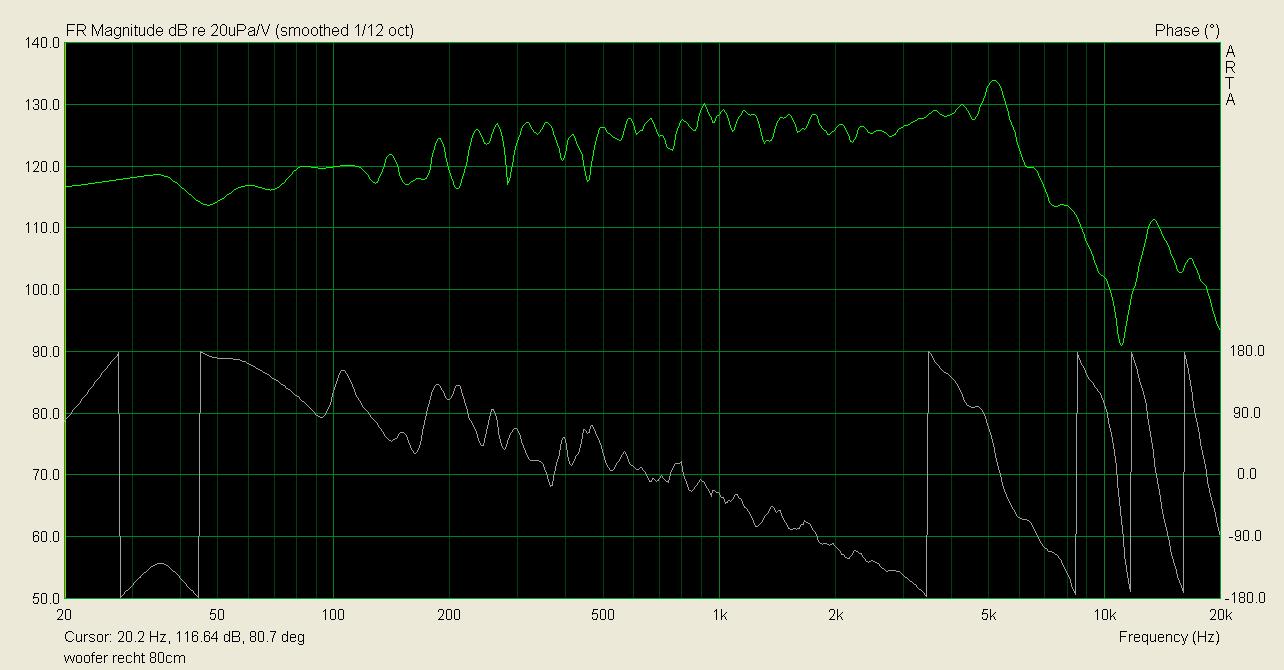

Als ik die meting zo bekijk speelt de woofer een aardige hoge noot lijkt het..

[Martijn H]

haha zie je dat friemeltje vlak voor je rode cursor? Die moet je dus juist achter de rode cursor hebben.. cm'tje naar links dus dat ding! Maak je gate maar eens iets van 3,65ms Zie ook het topic van Jeroen!!!

ps. Je kan je vorige post ook aanpassen als je iets wil toevoegen..

[simsalabim]

got it

[simsalabim]

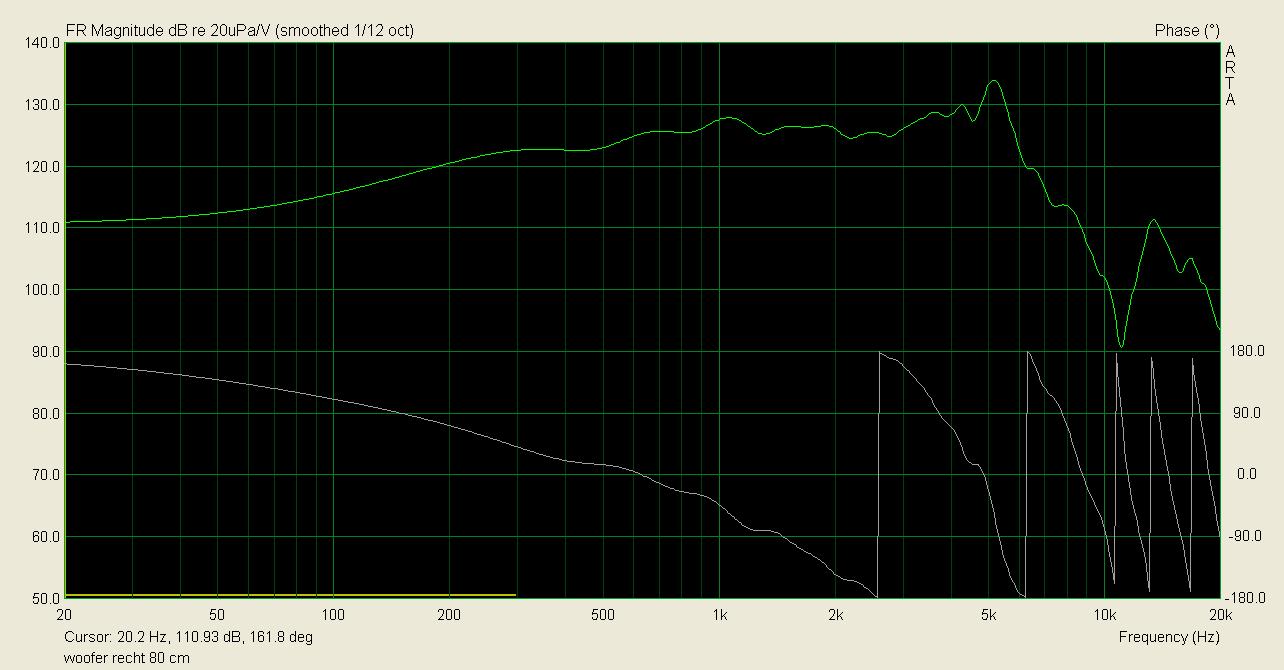

Ik heb de post van hierboven bijgewerkt (22.37), hier zie je een meting van de woofer op 3.4ms ongeveer, beter?

[jantje-secuur]

Ik heb de post van hierboven bijgewerkt (22.37), hier zie je een meting van de woofer op 3.4ms ongeveer, beter?

Stuk minder reflecties zo.

[b_force]

Ja, stuk beter.

Klik trouwens bij je freq resp eens op view -> Time-bandwith requirment

[Martijn H]

Ja nu zie je ook die resonantie op 1Khz die de unit heeft terug. Net als in de datasheet. Zo een korte gate gebruik je om zoveel mogelijk info te krijgen over wat de driver doet. Maar zo een korte gate heeft weer het nadeel dat het laag onbetrouwbaar wordt. Om het laag te beoordelen moet je dus een langere gate nemen en de speaker zo opstellen dat reflecties minimaal blijven.

Ik combineer de metingen dus steeds om het geheel te kunnen beoordelen. Met 1 meting zie je niet elk detail even goed. Voor het filteren zou ik een meting nemen met zo weinig mogelijk reflecties, maar minimaal een gate van 3,6ms. In boxsim kan je vervolgens andere metingen laden om te zien wat dat doet.. Je moet dus ook aan de slag met boxsim binnenkort! Tenminste als je dat prog wilt gebruiken voor het filteren..

[simsalabim]

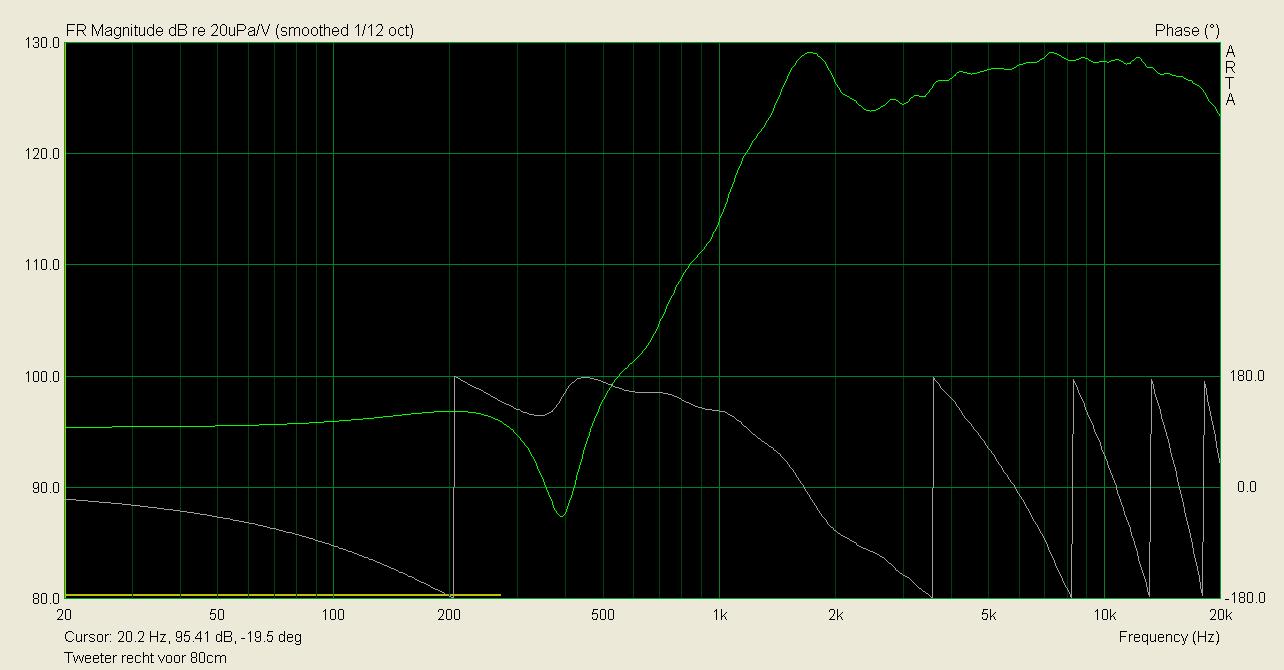

Dit is de tweeter in het zelfde tijdsdomein:

[b_force]

Je moet gewoon kijken of kunt meten met minder troep

Bij mij hielp het ook enorm om van een standaard speakerstand over te gaan naar ietjes meer dan 1 meter hoogte.
200Hz-240Hz haal je dan zonder reflecties.

[simsalabim]

Ja, stuk beter.

Klik trouwens bij je freq resp eens op view -> Time-bandwith requirment

Bij de tweeter meting hapt deze dan een stukje laag weg, response blijft verder wel hetzelfde.
Moet deze altijd aangevinkt staan?

[b_force]

Voor je metingen waarmee je later een filter gaat maken, maakt het niet uit.
Het ziet er wat beter uit (vind ik).

Waarom piekt die tweeter zo?
Zit daar nog een condensator voor ofzo?

[simsalabim]

Voor je metingen waarmee je later een filter gaat maken, maakt het niet uit.
Het ziet er wat beter uit (vind ik).

Waarom piekt die tweeter zo?
Zit daar nog een condensator voor ofzo?

Jij hebt ervaring jij hebt het juist, in serie met de tweeter om deze een beetje te beschermen tegen al die laagdoorlaat met ruis signaal

[simsalabim]

Je moet gewoon kijken of kunt meten met minder troep

Bij mij hielp het ook enorm om van een standaard speakerstand over te gaan naar ietjes meer dan 1 meter hoogte.
200Hz-240Hz haal je dan zonder reflecties.

Minder troep om er voor te zorgen dat speakerworkshop zo juist mogelijke gegevens krijgt?
