De kathode Heather waarde is voor de ECC88 150v.
In je schema is dat 130v. (zie bovenste triode van de SRPP buizen trap in je schema)
Dus liften is niet nodig.

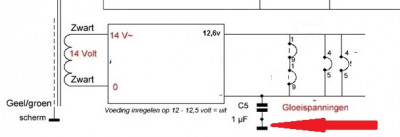

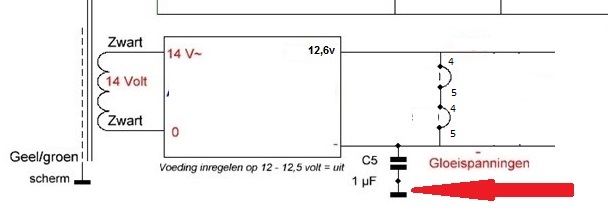

Ga je de buizen gloei voeden met DC,dan is er nog een andere mogelijkheid om brom door te hoge Kathode/Heather beïnvloeding te voorkomen, door een condensator tussen de DC gloeivoeding min en massa te zetten i.p.v. de DC gloei voeding direct aan massa te leggen.
, 1uF doet het meestal wel goed.
tube pre
Moderator: Beheerdersteam
Re: tube pre
Hier kan ik wat mee , dankjewel .
HV voeding is met trafo en voor de DC gloeispanning gebruik ik als test een smps . Goed idee of niet ?
Klopt de tekening ?

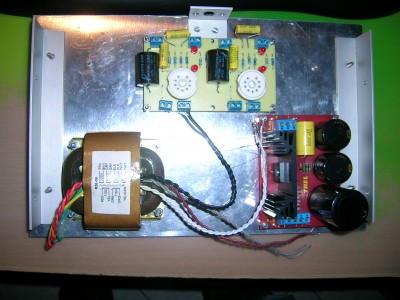

Wat je op de foto ziet betreft 2 volledig gescheiden kanalen en maken op geen enkele manier contact met elkaar .
Alleen de HV voeding is gemeenschappelijk . Het is dus zo dat de gloeispanning aansluiting ook gescheiden is mag deze dan wel in serie gezet worden ?
HV voeding is met trafo en voor de DC gloeispanning gebruik ik als test een smps . Goed idee of niet ?
Klopt de tekening ?
Wat je op de foto ziet betreft 2 volledig gescheiden kanalen en maken op geen enkele manier contact met elkaar .
Alleen de HV voeding is gemeenschappelijk . Het is dus zo dat de gloeispanning aansluiting ook gescheiden is mag deze dan wel in serie gezet worden ?
- Bijlagen
-
-
- tube pre.jpg (37.97 KiB) 147 keer bekeken
-
Robert Gribnau
- Berichten: 294
- Lid geworden op: vr 24 jun 2016, 12:03
- Locatie: Konongo, Ghana
- Contacteer:
Re: tube pre
Opgepast!
Voor de maximale spanning tussen kathode en gloeidraad van een (vroege productie?) NOS ECC88 geldt:
De maximale waarde van 150 V gaat alleen op voor de triode met de pinnen 1, 2 en 3. De dc-component is dan maximaal 130 V.
Voor de triode met de pinnen 6, 7 en 8 is de maximale waarde slechts 50 V.
Ik zou de gloeispanning daarom wel ophogen tot iets van 30 Vdc als je per kanaal dezelfde ECC88 gaat gebruiken. En me natuurlijk houden aan de juiste keuze voor welke triode 'boven' en welke 'onder' gaat.
Datasheets voor met name equivalenten van de ECC88 (zoals bijvoorbeeld de 6DJ8) laten andere, meestal hogere waarden zien voor de maximale spanning tussen kathode en gloeidraad. Maar als je NOS ECC88's gaat gebruiken, lijkt het me raadzaam om voor zeker te gaan.
Voor de maximale spanning tussen kathode en gloeidraad van een (vroege productie?) NOS ECC88 geldt:
De maximale waarde van 150 V gaat alleen op voor de triode met de pinnen 1, 2 en 3. De dc-component is dan maximaal 130 V.
Voor de triode met de pinnen 6, 7 en 8 is de maximale waarde slechts 50 V.
Ik zou de gloeispanning daarom wel ophogen tot iets van 30 Vdc als je per kanaal dezelfde ECC88 gaat gebruiken. En me natuurlijk houden aan de juiste keuze voor welke triode 'boven' en welke 'onder' gaat.
Datasheets voor met name equivalenten van de ECC88 (zoals bijvoorbeeld de 6DJ8) laten andere, meestal hogere waarden zien voor de maximale spanning tussen kathode en gloeidraad. Maar als je NOS ECC88's gaat gebruiken, lijkt het me raadzaam om voor zeker te gaan.
