Om straks de donkere dagen weer door te komen: Een SE TT22

[hanselchen]

Hmmm, juist ja. Zou ik dat Triode Dick SE 807 schema - dat me wel erg aanspreekt - aan kunnen passen voor de TT22/KT88? Dan ben ik meteen een stap verder: een trafoset en een schema. Dat is het halve werk want zolang ik geen definitief schema heb kom ik geen steek verder. Maar dat wisten jullie al

Van de halfwave rectifiers heb je er dan twee nodig

Dan is een 5U4 een betere optie denk ik.

Ik denk van wel, zowel voedings trafo als uitgangstrafo bieden genoeg perspectief voor toepassing met ander typen eindbuizen.
Als ik naar de spec's kijk van zowel KT88 als TT22, vallen deze in de juiste range van mogelijkheden.

[hanselchen]

Ik heb zeer tegenstrijdige verhalen gehoord over de 807SE van Triode Dick.
Volgens Erik de Boer (helaas is zijn site uit de lucht) viel het geluid erg tegen. Hij heeft toen een versterker gebouwd op basis van een schema uit het boekje van R. zur Linde.

Er zijn ook audioliefhebbers die deze versterker heel goed vinden klinken.

Mi. is dit niet echt relevant; er worden zowiezo andere eindbuizen gebruikt.
Trouwens, de gehele opzet zal hoogstwaarschijnlijk anders worden.
Wat ik wil aangeven is, dat de trafoset een prima en "cost effective" uitgangsstelling is om een project rond een TT22 op te zetten.

[RobertD]

De trafoset is zeker een goede basis. Ik herhaal ook alleen maar wat ik heb gelezen. De 807SE heb ik zelf nooit beluisterd.

Ben benieuwd wat het uiteindelijk gaat worden.

[TubeHead]

Nee, want die Poolse trafo's hebben een 5 volt aftakking! En ik wil graag een buizengelijkrichter omdat ik dat zo leuk vind

Ohw das verrekte handig ! En geef je groots gelijk Alhoewel ik nog nooit het verschil heb gehoord bij een zelfde versterker met diodes of buizz

[Miniwatt]

Bij mijn voorversterker heb ik allebei geprobeerd, en SS was duidelijk de winnaar, veel realistischer en minder 'saus' er overheen
Bij een eindversterker heb ik het nog niet geprobeerd, maar afgaand op bovengenoemde ervaring zal mijn volgende eindversterker* het met gewone diodes doen.

Ik bedenk me trouwens dat een gelijkrichtbuis bij sommige gitaristen geliefd is voor de "sag" ('Inzakken'? ) die je krijgt bij harde aanslagen, er treedt compressie op omdat de buis niet snel genoeg sap kan leveren. Dat wil je eigenlijk toch niet bij WerkelijkheidsWeergave?

*Trouwens, mijn SE KT88/6550 begint ook vastere vormen aan te nemen. Ik had een ontwerp gemaakt op basis van een voedingstrafo die ik bij Radio Twenthe op de (nieuwe) website zag staan. Helaas hadden ze die niet meer..
Moet ik wat anders verzinnen.
Ik ging uit van autobias, maar ik krijg nu eigenlijk wel zin in fixed bias. Scheelt me iig een 40 V voedingsspanning -en een kathodecondensator.. Maar ik heb wel eens gelezen dat bij SE autobias beter klinkt. E.e.a. gegoogeld, en ik word er niet echt wijzer van, hoe zijn de meningen hier?

[PA4URK]

Ik weet het niet MiniWatt, ik heb daar ook geen ervaring mee. Autobias schijnt beter te wezen omdat de bias dan als een huis blijft staan op de ingestelde spanning. Mooie en betaalbare trafo's staan op de site van de Poolse Leszek Ogonowski: http://www.ogonowski.eu/

[BertDB]

Een eindbuis kan je heel makkelijk instellen op zijn werkpunt, echter moet hij ook op datzelfde werkpunt blijven.
De instelling kan verlopen door bv. veroudering van de buizen.
Voor een push-pull versterker zou ik persoonlijk kiezen voor 'fixed bias'.
Autobias wordt vaak gebruikt voor SE versterkers. Je verliest ook een deel vermogen door de kathodeweerstand.
Bovendien moet je hem ontkoppelen met een condensator van hoge kwaliteit (want zit in de signaalweg!), en (zoals triodedick beschrijft) de demping op de speaker van lagere frequenties neemt af !

Een tijd geleden heb ik mijn SE versterker ook omgebouwd van autobias naar fixed bias (met een tentlabs NRS printje).
Het voordeel is dat je al je eindbuizen (2 in mijn geval, 4 in het geval van een PP) tegelijk met één potmeter kan regelen.
De versterker won aan transparantie, en bovendien heb ik de uitgangsrimpel kunnen terugdringen tot onder de 1mV, wetende dat de eindbuizen AC gegloeid worden. Voorheen was dit meer dan 15mV !

[PA4URK]

Dat is goed om te weten Xbake, in de behuizing van mijn te bouwen SE heb ik meer dan genoeg ruimte om een dergelijke print in te bouwen. De PP die ik enkele jaren terug heb gebouwd moet ik toch vrij regelmatig (ieder half jaar) even over de kop zetten en de zaak opnieuw inregelen. Het verbaasd me dan dat de BIAS nog zo snel verloopt!

[595ss]

wetende dat de eindbuizen AC gegloeid worden.

Draaien ze niet op DC na het installeren van het NRS printje?

Rob

[Miniwatt]

wetende dat de eindbuizen AC gegloeid worden.

Draaien ze niet op DC na het installeren van het NRS printje?

Rob

Daarvoor heeft Tent weer een ander printje..

[595ss]

Ok Maandag, ik haal filament en grid door elkaar....

[Miniwatt]

Op maandag dan maar geen versterker bedraden

[PA4URK]

Op maandag gewoon niks doen

[martijn A]

Hier ( http://www.tubeworks.nl/subpage26.html ) staan ook nog een paar relatief goedkope trafo's, hou wel rekening met vrij forse verzendkosten, omdat ze uit china moeten komen.
Als je ze zelf uit china wilt halen, dan kan dat hier: http://www.vt4c.com/shop/program/main.p ... 7&hit_cat=

Succes met je project, hoop dat je meer doorzettingsvermogen hebt dan ik, bij mij stranden de meeste projecten halverwege... 6c33c OTL, 6f8G hybride mosfet en volgens mij ligt er nog wel iets in de kast.

[PA4URK]

Hoi Martijn, die van Tubeworks zien er ook niet slecht uit, ik had hier (http://www.ogonowski.eu/) al een bestelling gedaan maar krijg weinig respons uit Polen. Ze willen daar zeker geen euro's verdienen
Ik neem aan dat de prijzen van de trafo's van Tubeworks inclusief de verzendkosten zijn toch...?

[TheoK]

Leuk Project.

Ga het zeker volgen.
Mijn eigen project ligt nog steeds stil.

[PA4URK]

Hoi Theo, de meeste respons van dit project zit momenteel op het draaje van 'de eerste stappen in de buizenwereld' van Vinculum, die bouwt dezelfde versterker van het zelfde schema zodat we elkaar een beetje steunen

[TheoK]

Hoi Theo, de meeste respons van dit project zit momenteel op het draaje van 'de eerste stappen in de buizenwereld' van Vinculum, die bouwt dezelfde versterker van het zelfde schema zodat we elkaar een beetje steunen

Heb het gevonden. Bedankt voor de tip.

[PA4URK]

Op Urk vordert de bouw gestaag. Zaterdag heb ik de trafo's binnengekregen van AE Europe waaronder de zeer ruim bemeten voedingstrafo. Ruim bemeten met het oog op de toekomst zodat ik hem later misschien ook nog eens voor een zwaarder project kan gaan gebruiken

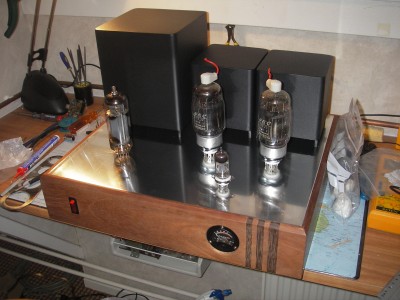

Ok heb ik van een bevriende visser twee nieuwe TT22 buizen nog in de doos gekregen zodat ik zachtjesaan flink in de buizen kom te zitten. Hoe de kwaliteit van die andere vier is weet ik echter niet... Hier wat fotoos hoe het er uiteindelijk ongeveer moet gaan uitzien.

[TubeHead]

Yes ! Altijd leuk om spul binnen te krijgen waar je lang op moet wachten

[PA4URK]

Het zal passen en meten worden TubeHead, de drie trafokappen passen maar net naast mekaar. Een andere opstelling kan ik eigenlijk niet bedenken zonder dat de gelijkrichtbuis verstopt raakt ergens aan de achterkant. De PL519 voor de grote kap is alleen voor opvulling, daar komt die 5U4G natuurlijk te staan.

[Vinculum]

Ziet er goed uit zeg! Mooie trafo's!

[RobertD]

Ik vind het er heel netjes uitzien, Rein.
Komen er ook nog knoppen op de versterker voor volume en ingangskeuze?

Ik zit zelf ook te broeden op een Single ended versterker die geen voorversterker nodig heeft. Scheelt weer snoeren en ruimte in het rack.
Waarschijnlijk gaat het een 45 triode worden met een 6SL7 in SRPP als stuurtrap.
Deze dus http://members.myactv.net/~je2a3/srpp45.htm

Ik volg jouw project en dat van Vinculum met veel belangstelling. Vooral de afwerking vind ik leuk om te zien. Al die verschillende ideeën.

[PA4URK]

Ja, die knoppen komen er ook nog op te zitten. Ik vind persoonlijk, maar daar zal iedereen wel zijn eigen ideen over hebben, een geïntegreerde versterker het mooist. Inderdaad in verband met de losse draden, maar ook wat betreft de beschikbare ruimte. De plank in onze kast kan dit net dragen
De trafo's mogen ook wel goed/mooi zijn want wat ik er uiteindelijk voor betaald heb, dat was toch wel even schrikken/slikken...

Ik volg jouw project en dat van Vinculum met veel belangstelling. Vooral de afwerking vind ik leuk om te zien. Al die verschillende ideeën.
Ik vind het er heel netjes uitzien, Rein.
Komen er ook nog knoppen op de versterker voor volume en ingangskeuze?

Ik zit zelf ook te broeden op een Single ended versterker die geen voorversterker nodig heeft. Scheelt weer snoeren en ruimte in het rack.
Waarschijnlijk gaat het een 45 triode worden met een 6SL7 in SRPP als stuurtrap.
Deze dus http://members.myactv.net/~je2a3/srpp45.htm

Ik volg jouw project en dat van Vinculum met veel belangstelling. Vooral de afwerking vind ik leuk om te zien. Al die verschillende ideeën.

Die verschillende insteken maken het echt leuk om te doen, ik ben hier weer naar toe gegaan omdat het anders denk ik te chaotisch leek te worden. Het project van Vinculum steekt ook veel technischer in elkaar dan het mijne. Hebben jullie die fout in het schema nog kunnen traceren?

[Vinculum]

De trafo's mogen ook wel goed/mooi zijn want wat ik er uiteindelijk voor betaald heb, dat was toch wel even schrikken/slikken...

Care to share?
