Phono dude

[democles]

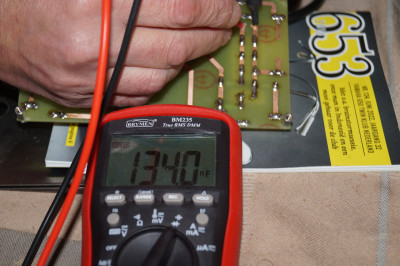

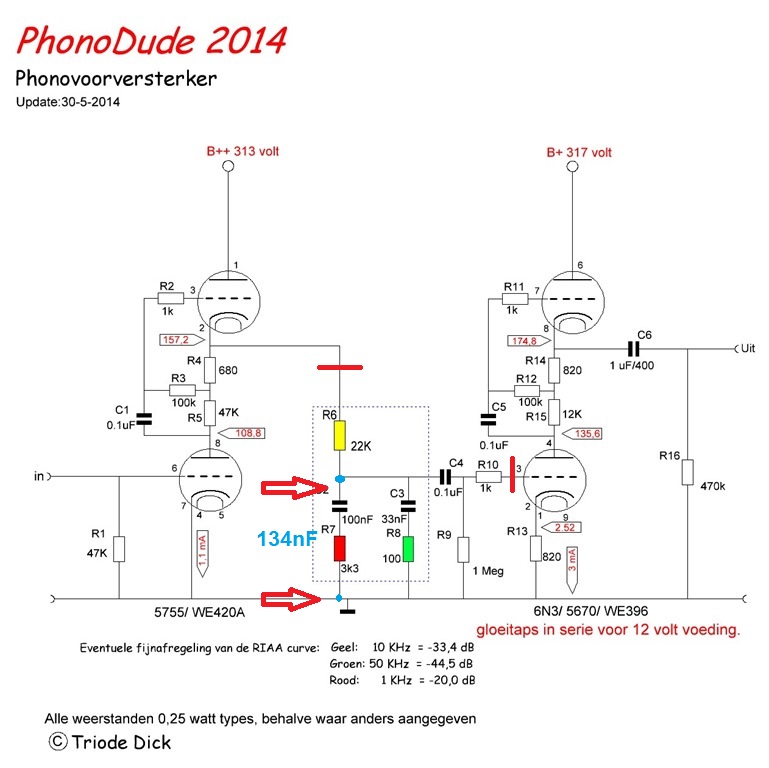

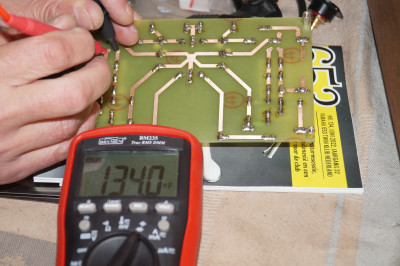

Toch maar even het geheel gemeten van de filters.
Kom op 134nF voor beide kanten.
Dat het gelijk meet maakt me blij

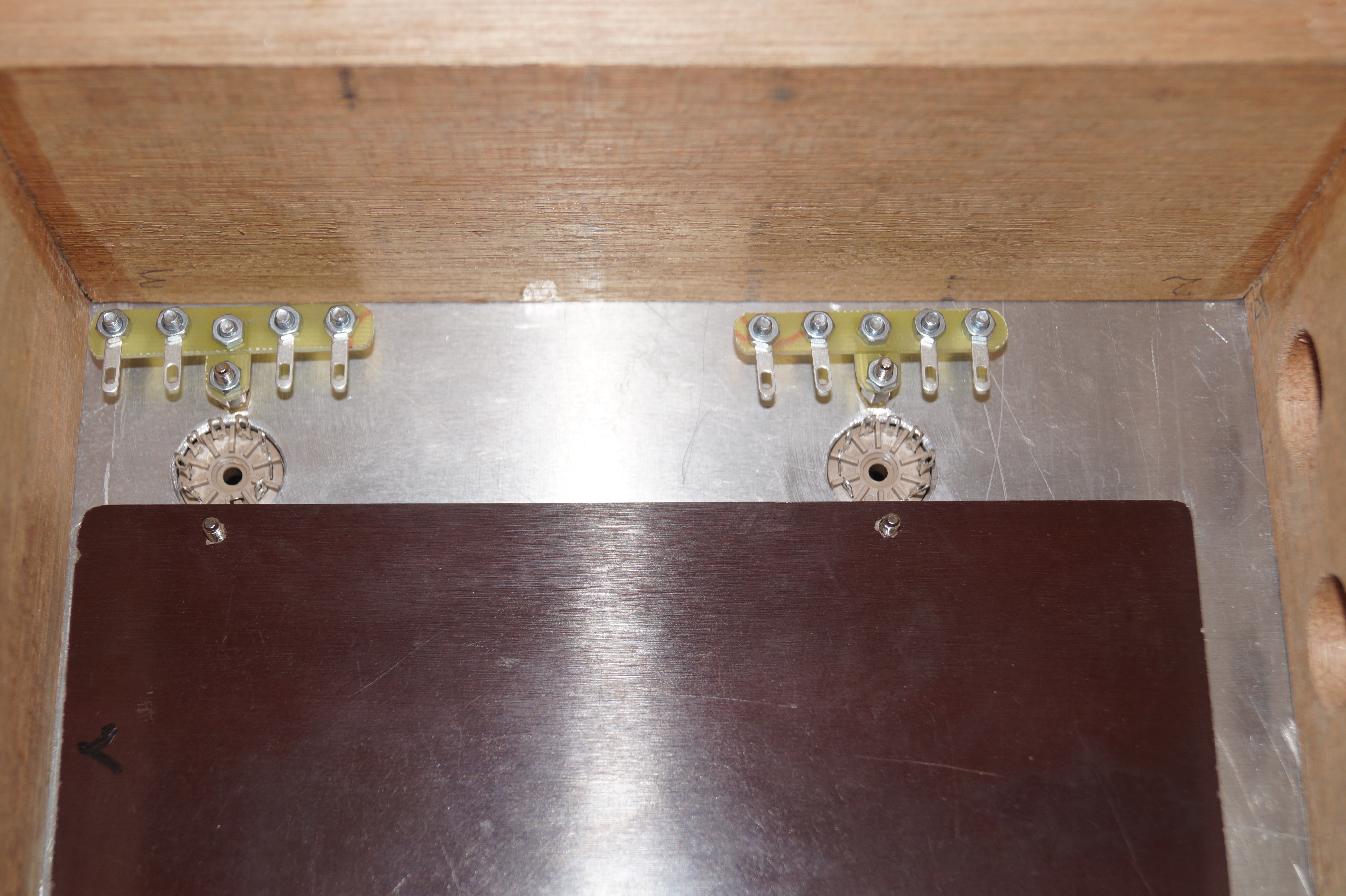

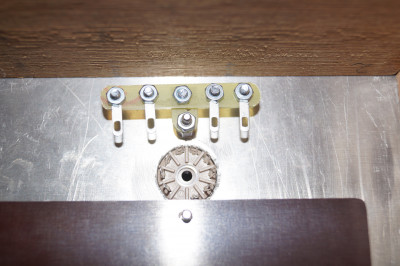

Dan nog wat bedenken voor de befestigingen van de onderdelen bij de buisvoeten.

[Ah!buis]

Nou nou, je maakt er nogal werk van, zo precies In een vroeger leven horlogemaker geweest ?
Nu ook nog zorgen voor gelijke buizen
Anne

[democles]

Ja ja ja......

Leuk je weer te zien Anne

Er zal vast en zeker wel wat tussen zitten

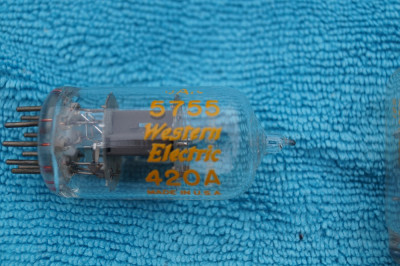

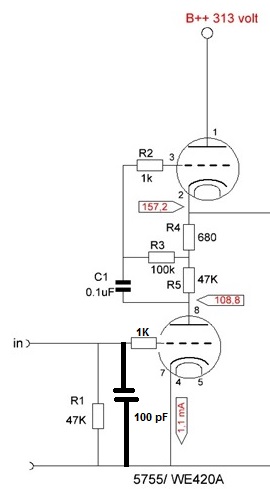

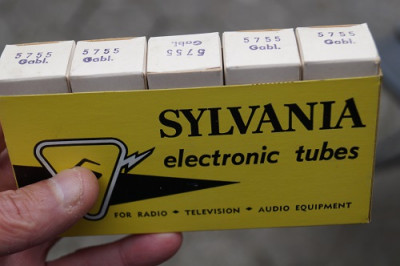

Sylvania 5755 clear top buizen.
Gemaakt door Western Electric
Voor het Duitse leger,zo te lezen

[Pcdg]

Gelukkig maar! Wanneer er 'Wehrmachtseigentum' op had gestaan was die 5755 toch een stuk ouder dan we dachten.

[Shadow]

Dan had er 'Reichseigentum' op gestaan...

[Pcdg]

Hoeft niet hoor


[Shadow]

Gaaf

[democles]

Mooi die aanvulling
Ja ik heb er 5 van 1966 en 5 van 1967.
Had ze al even geprobeerd bij mijn kameraad in zijn PhonoDude.

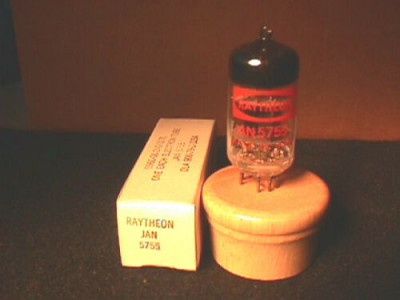

Eerste indruk,ze geven meer bas en betere percussie en blazers weergave dan de Raytheon die ik daar in gezet had.

Samengevat iets meer pit. (ook iets duurder )

De Raytheon buizen klinken ook niet verkeerd.

[democles]

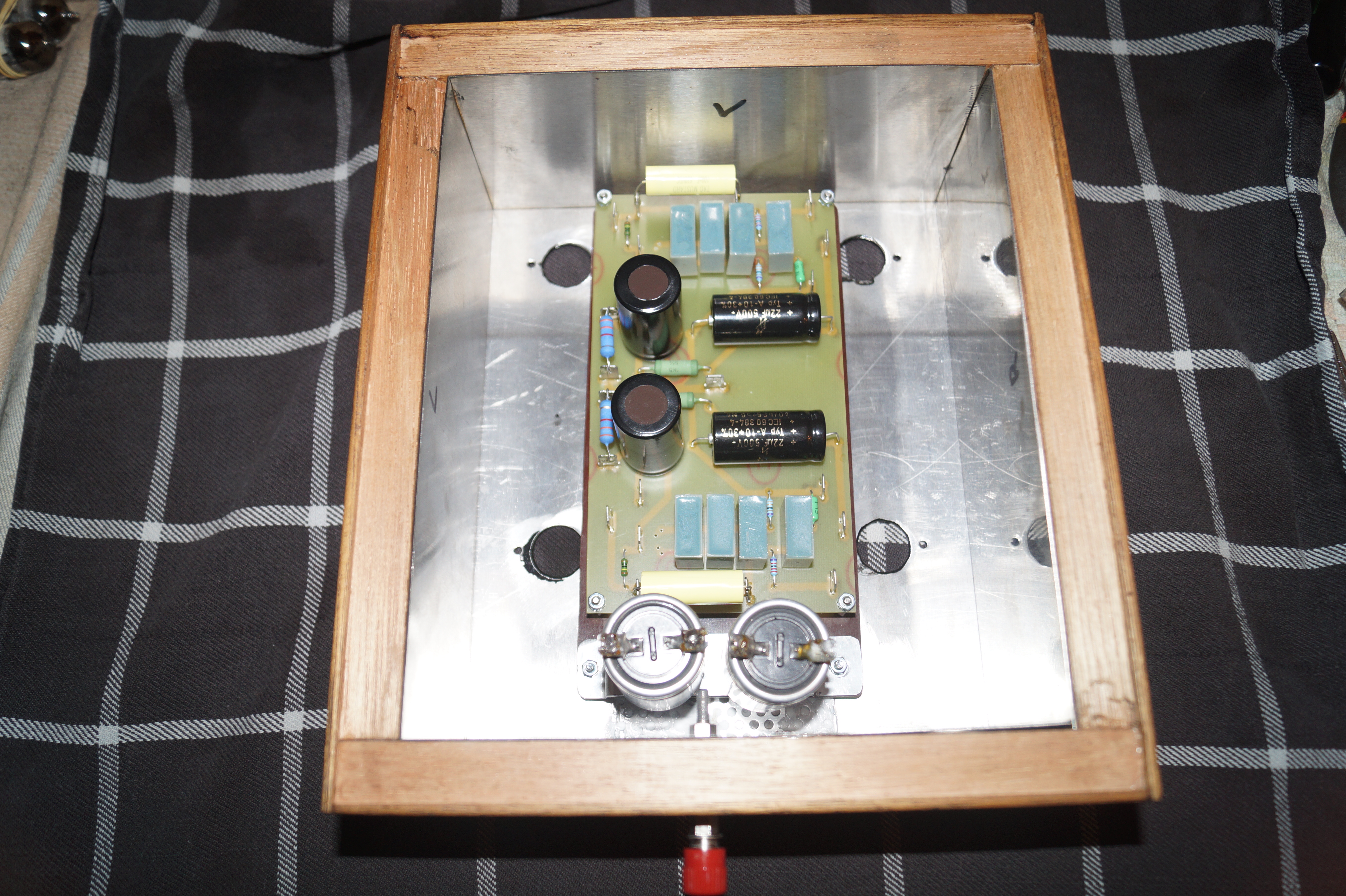

Even een tussenstand.

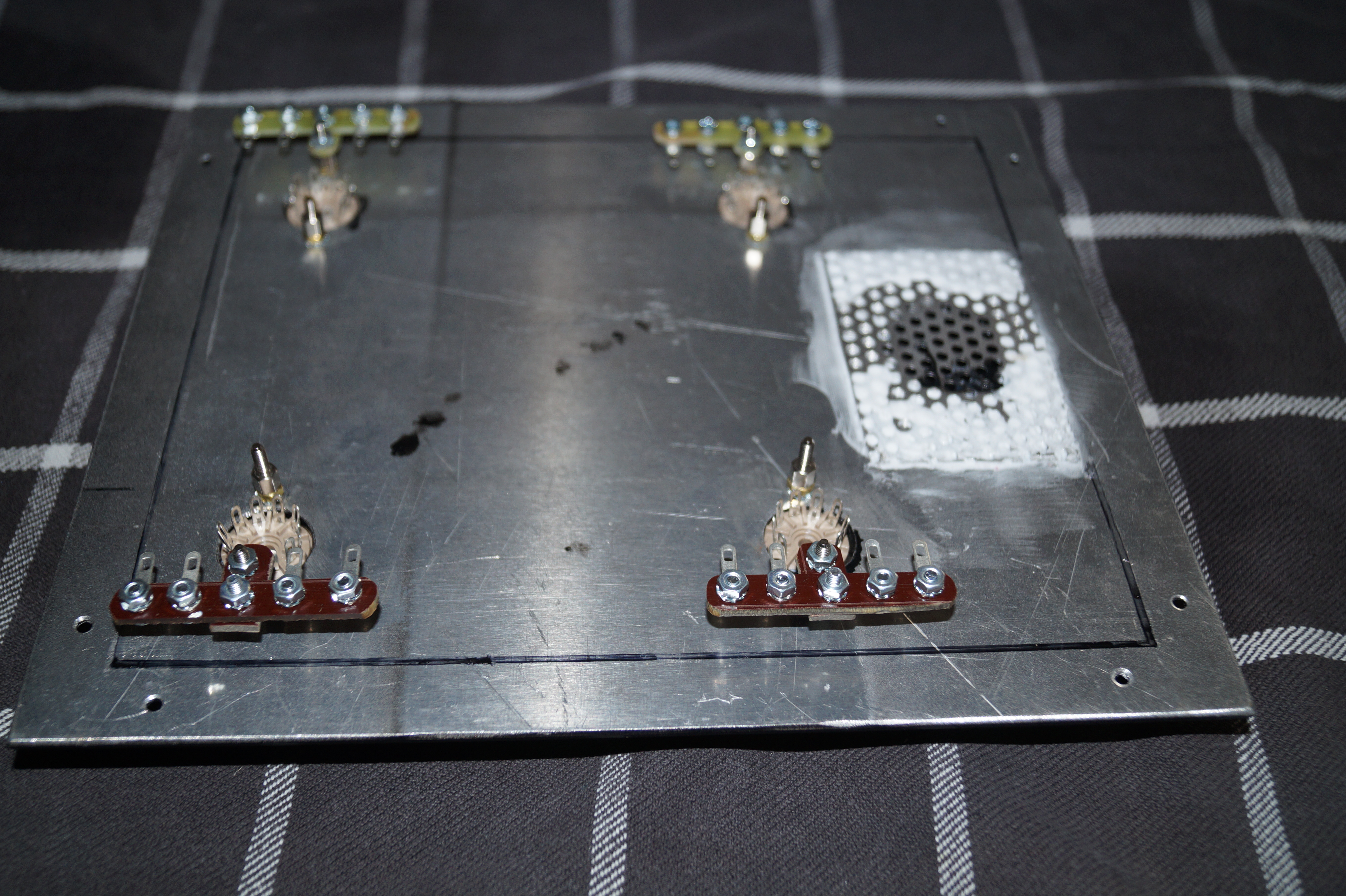

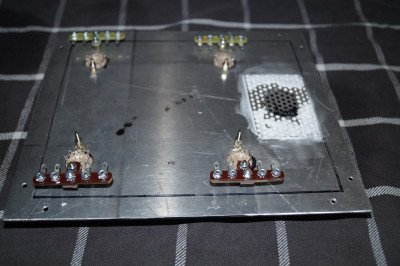

Heb de behuizing op maat geschuurd en in de bijenwas gezet, een rooster in de bovenplaat gemaakt,de bovenplaat gespoten en een aardaansluiting gemaakt van M4 afstandsbus met een 4mm banaan schroef.

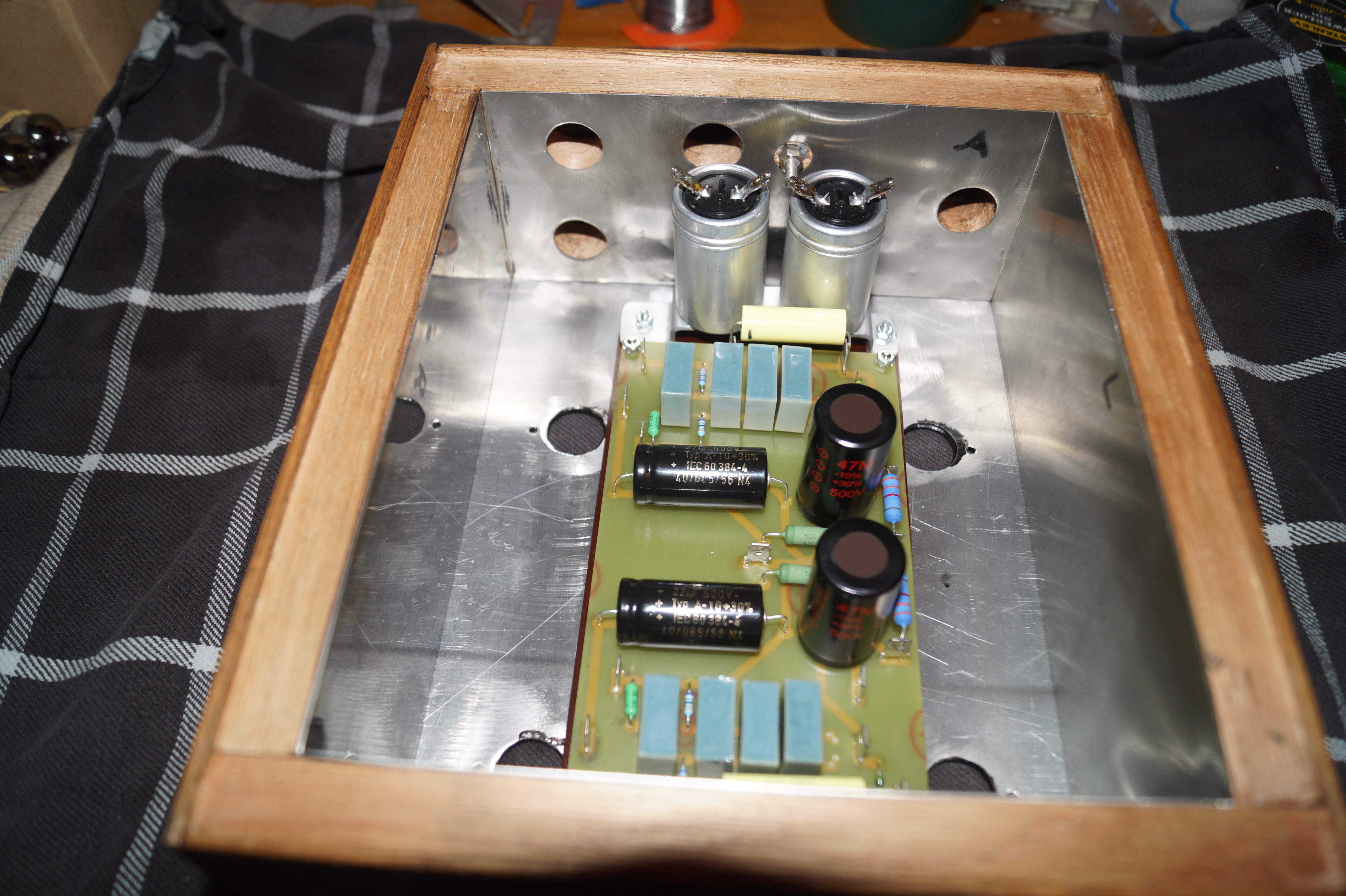

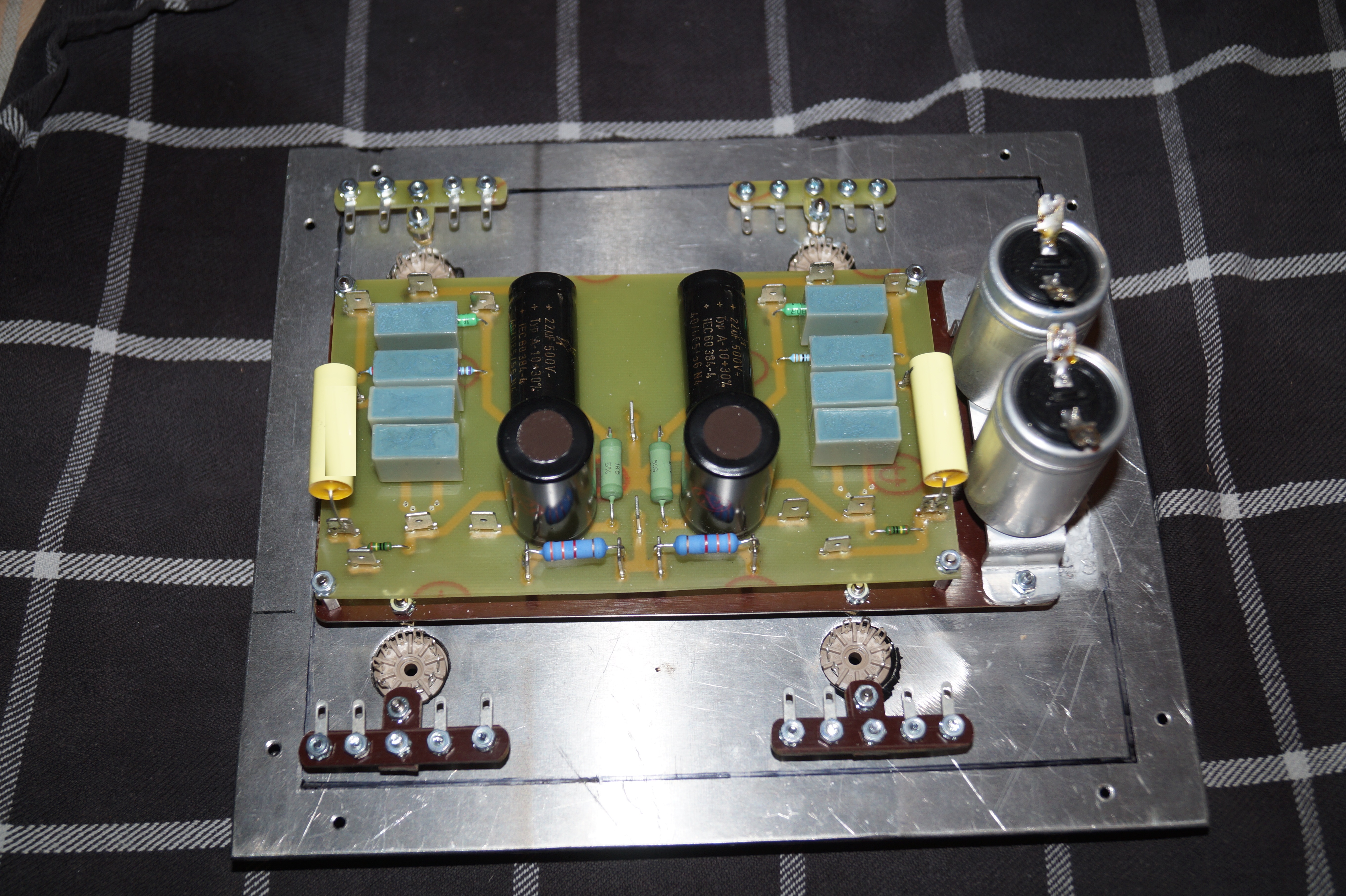

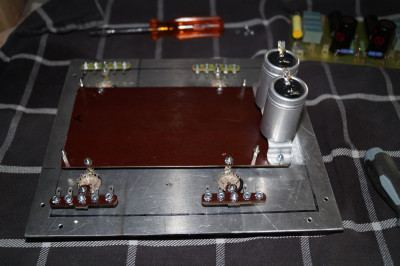

Twee MKV eindcondensatoren van 2,2uF op het subframe gemonteerd.
Volgende is de binnenbeplating vast zetten of lijmen met koperfolie op de hoeken......

[hannesie]

Ziet er weer degelijk uit.

[democles]

Thanks........

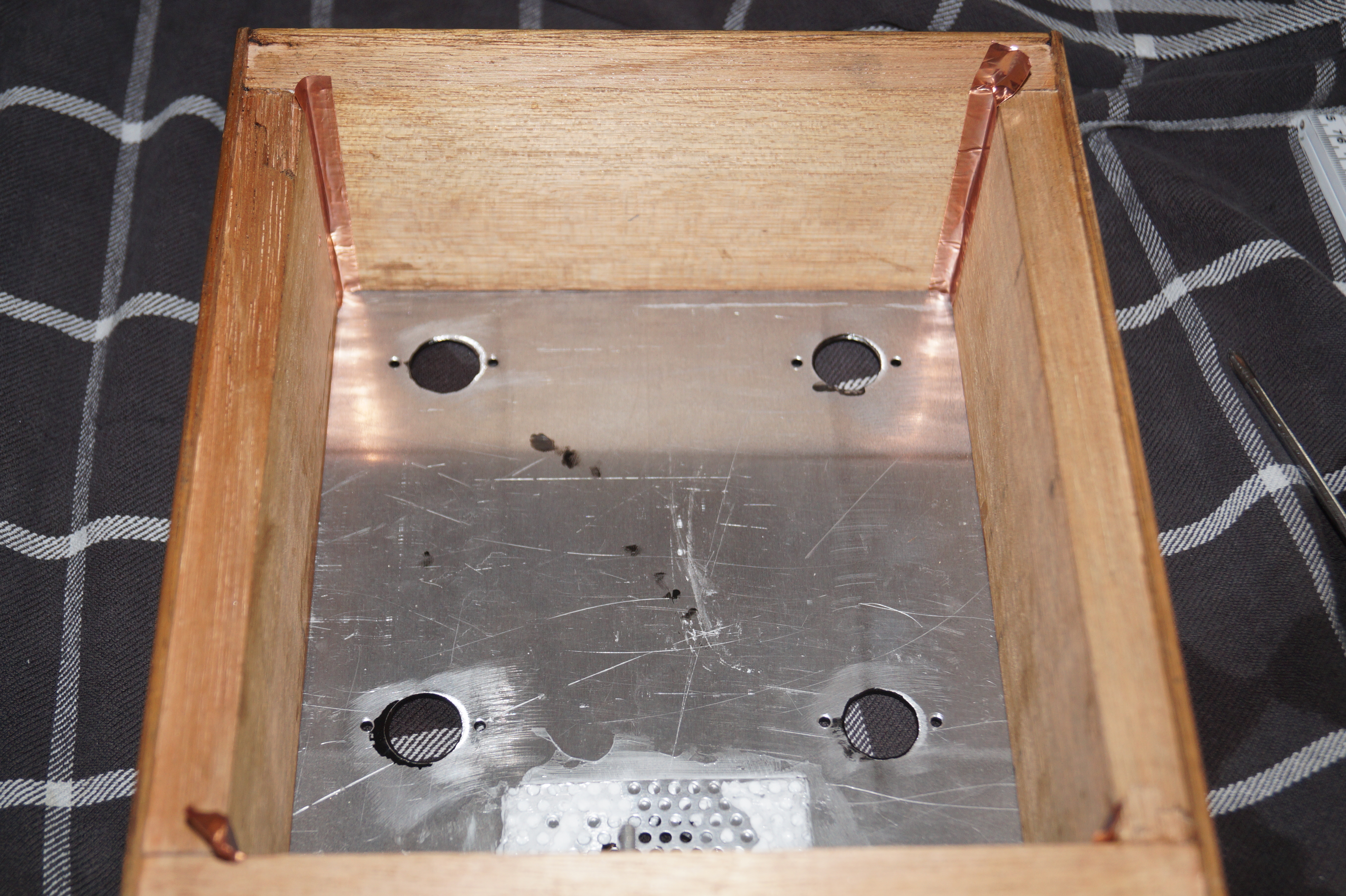

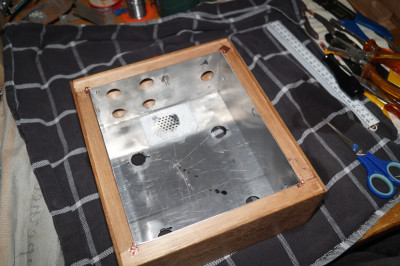

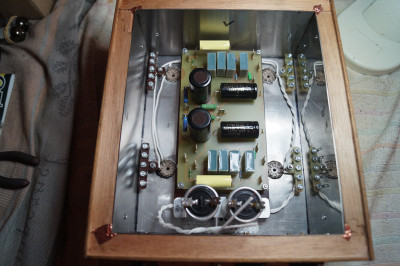

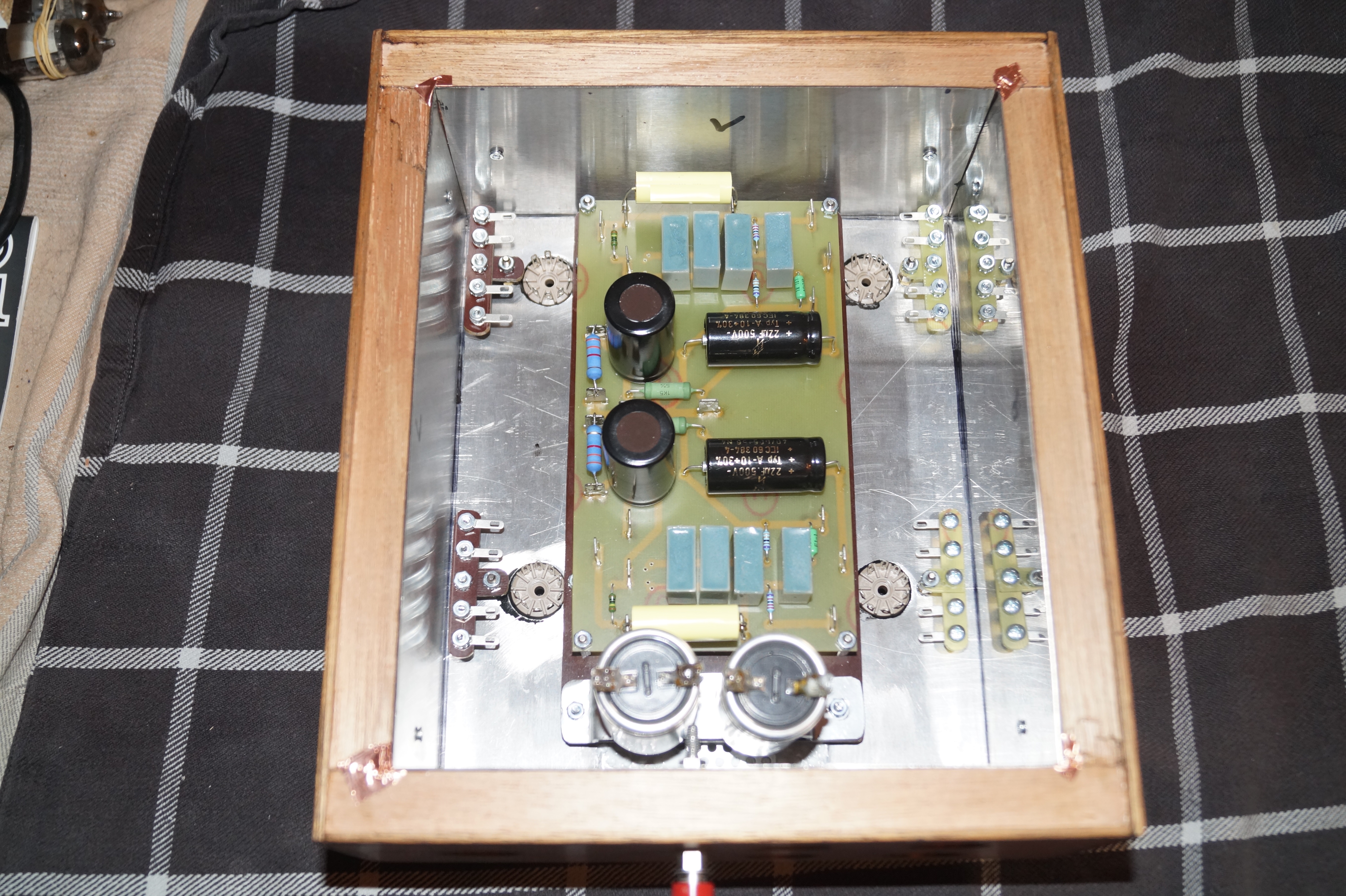

Even verder met de binnenbeplating.
Koper folie in de hoeken,gaatjes boren en vast schroeven.

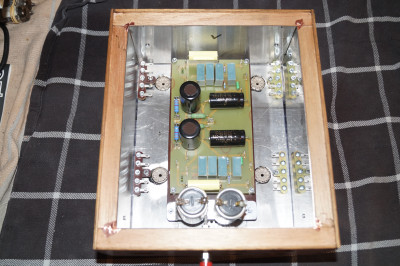

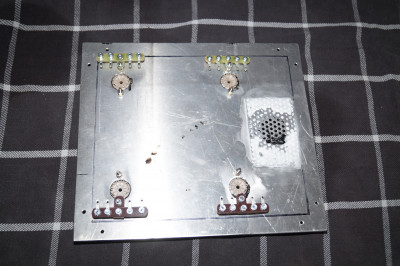

En dan zitten we zowaar in de Mecano fase
Boutjes en moertjes dus.

Mooi ,kunnen we nu gaan solderen zonder dat de bekisting in de weg zit.

[democles]

En waar begin je dan te solderen??

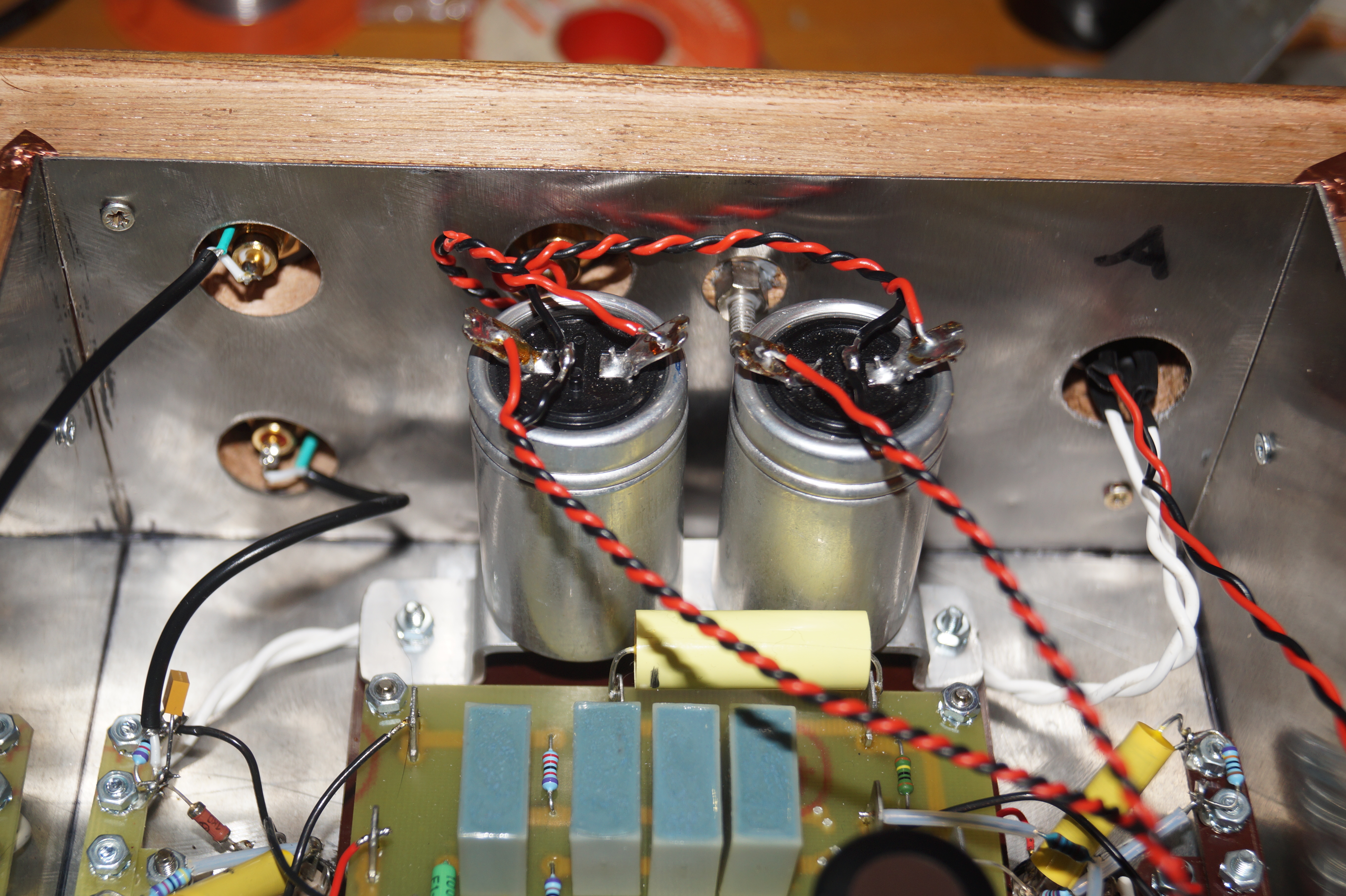

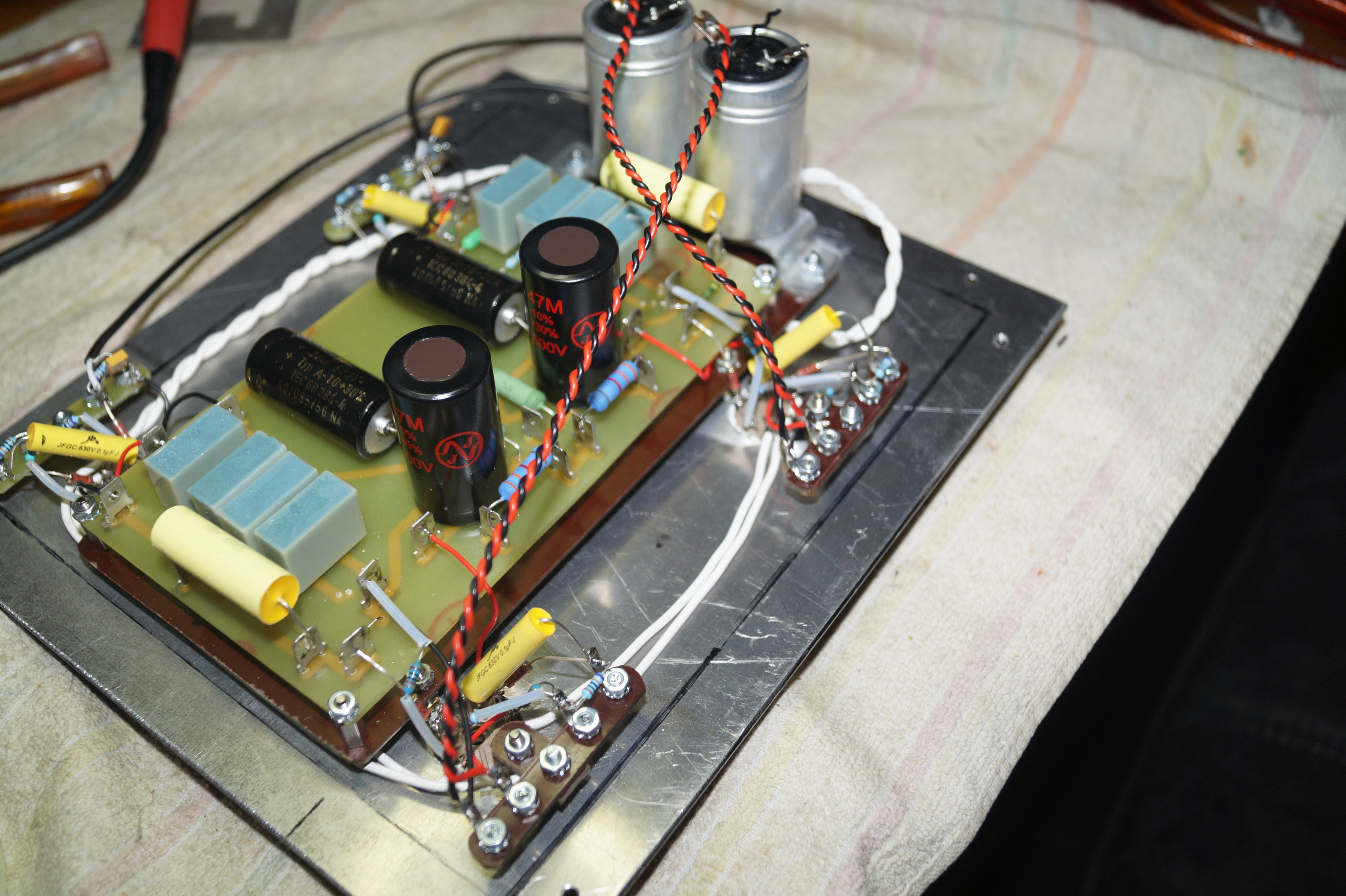

Met de gloeivoeding natuurlijk
Gegloeid wordt er met DC,dus dat twisten was niet echt nodig.

Oke,twee buizen parallel voor 12,6v en twee in serie voor 6,3v.

[democles]

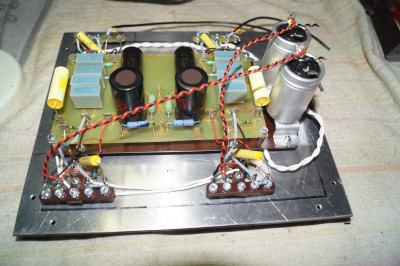

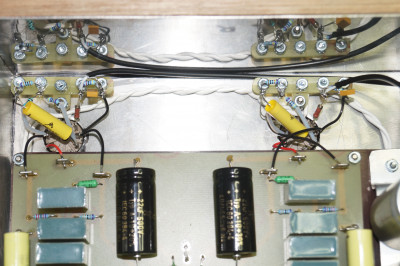

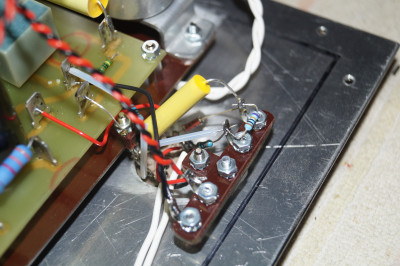

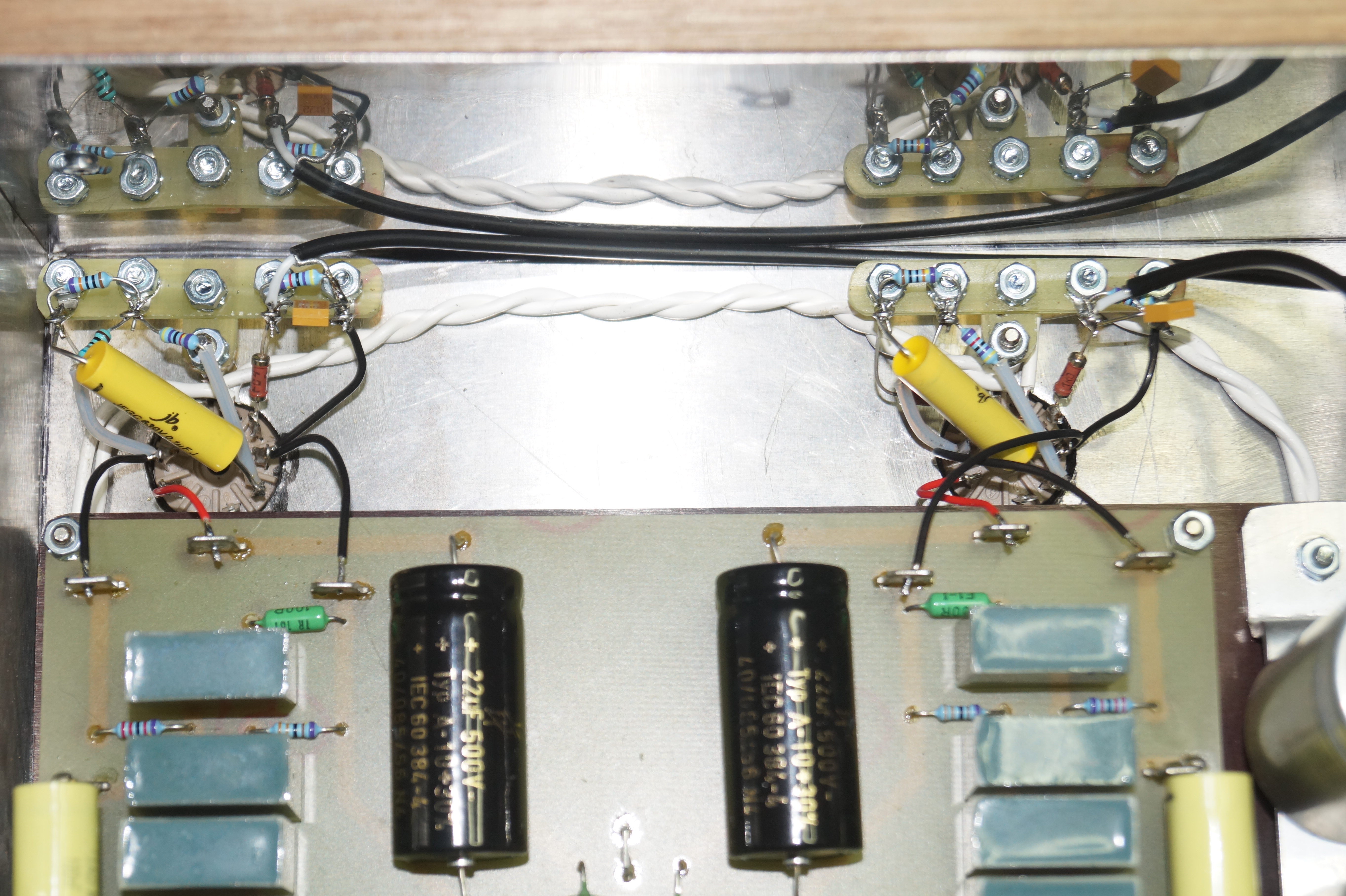

Priegelwerk,
Maar het lijkt allemaal op zijn plaats te komen zoals het bedacht is..
Bedrading is teflon geïsoleerd.
1 gedeelte er in, nog 3 te gaan.

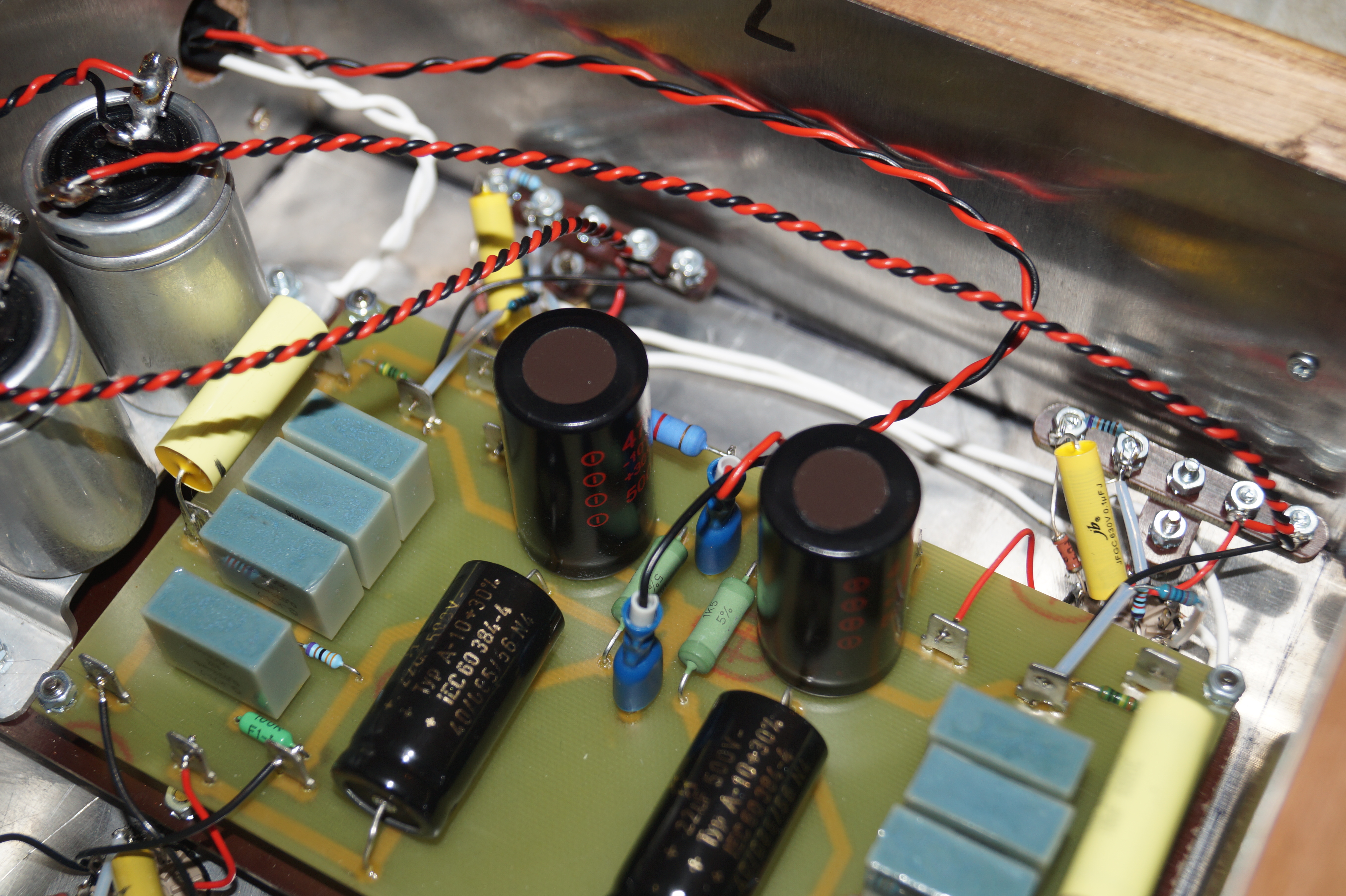

[democles]

Nog 2 te gaan.......

[Pcdg]

En dan de spanning er op?

[democles]

Nee dat van de spanning er op moet nog even wachten.
Maak dit eerst af en bouw dan de tweede kast met de voeding.

[OpaBert]

Heb dit toch wel gemist Ziet er niet verkeerd uit Peet

[democles]

Dank je Bert.

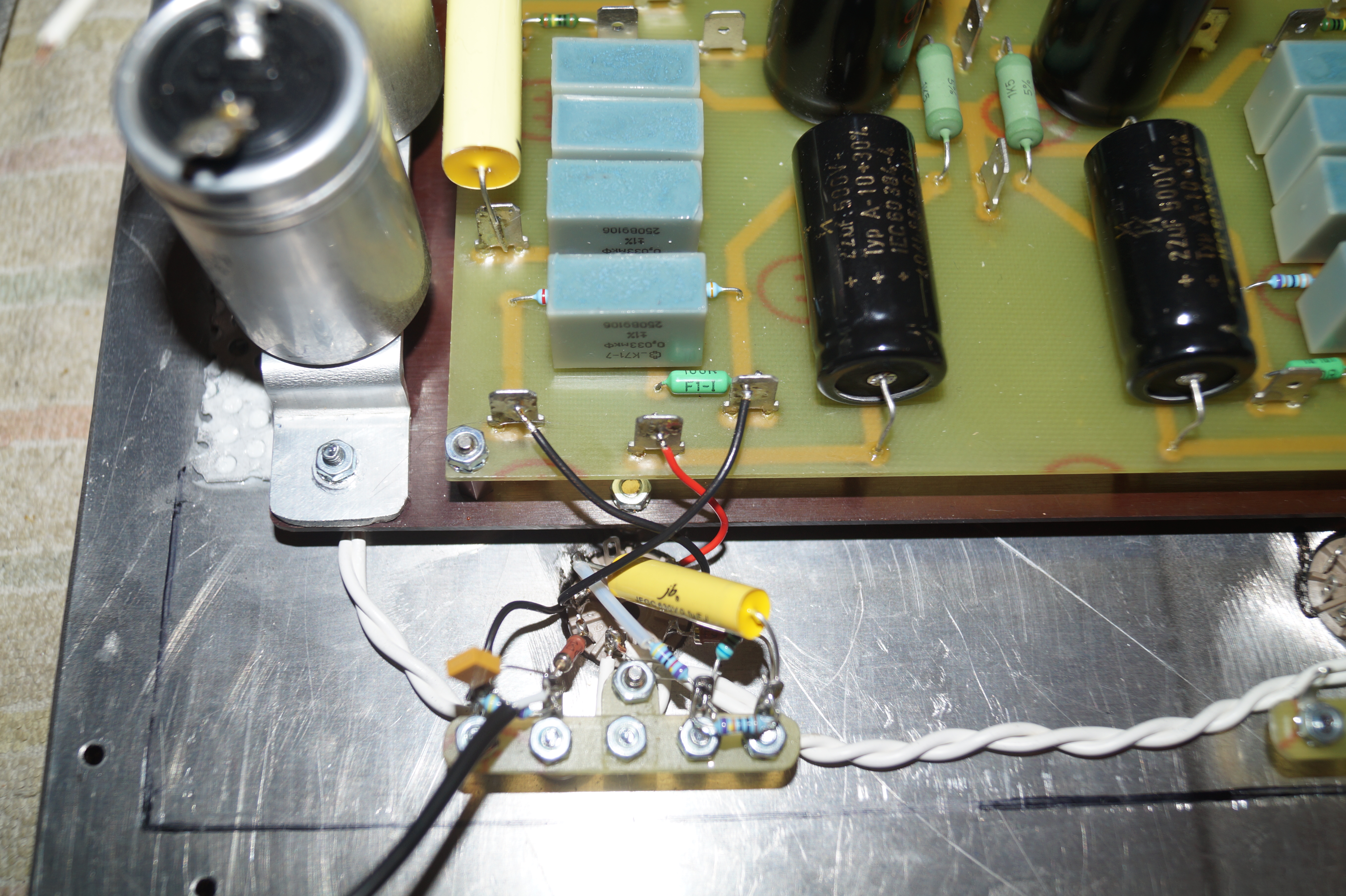

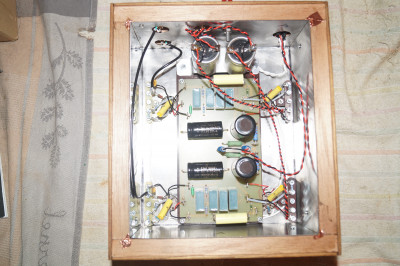

Ondertussen al wat verder

Morgen nog eens alles nalopen en dan kunnen we verder met de RCA in en uitgangen en die bodem

[OpaBert]

Je keuze voor RCA kan ik me heel goed voorstellen, ik ga overstappen minder goud maar niet minder goed ga ik naar BNC -75 ohm
De RG59 is 75 ohm heb ik een flink aantal meters van liggen
Chassis delen zijn makkelijk te verkrijgen idem connector

[democles]

BNC ook leuk,alleen wilde ik het een beetje universeel houden vandaar RCA.

[OpaBert]

BNC ook leuk,alleen wilde ik het een beetje universeel houden vandaar RCA.

Ja snap het

[democles]

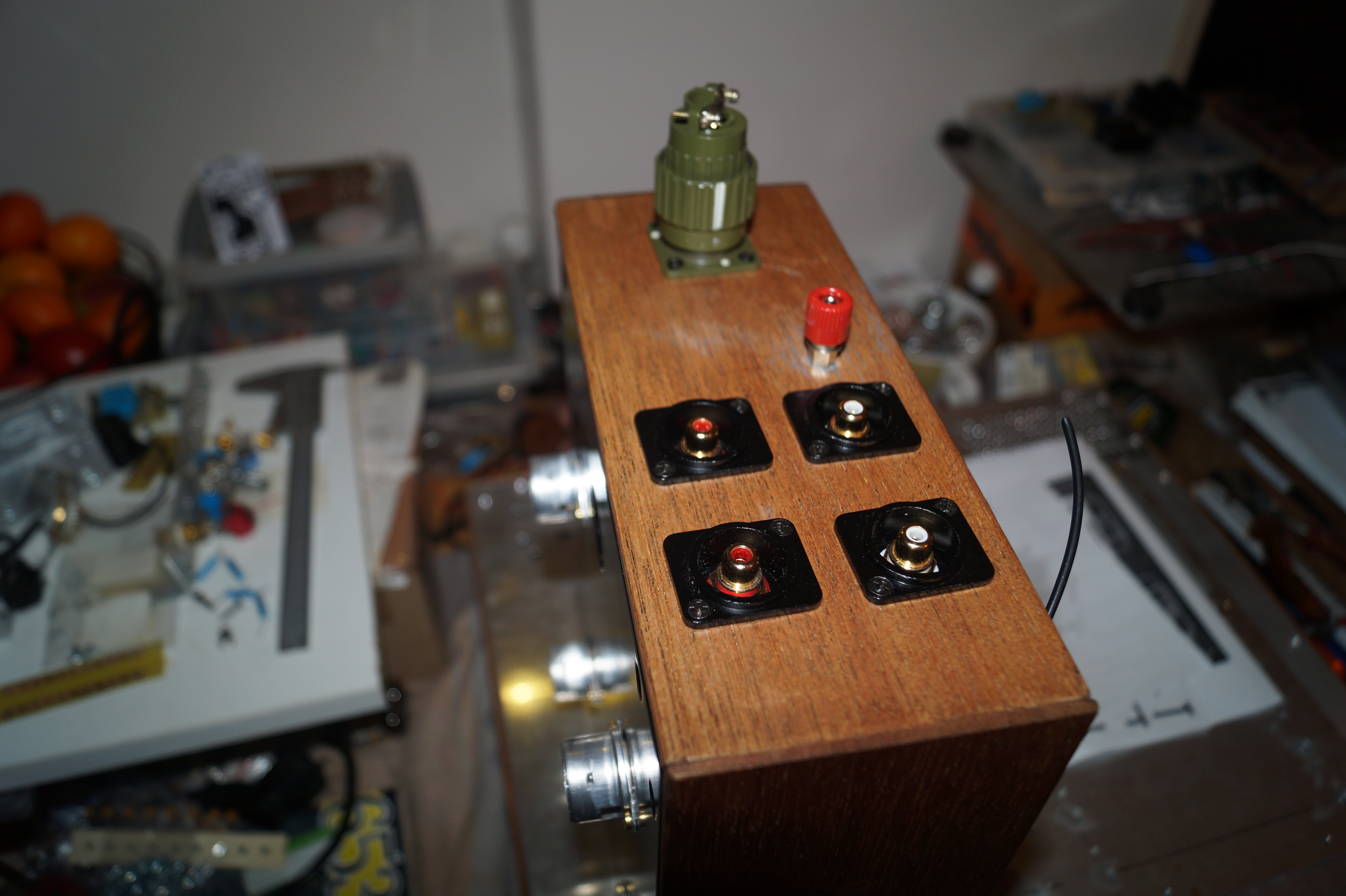

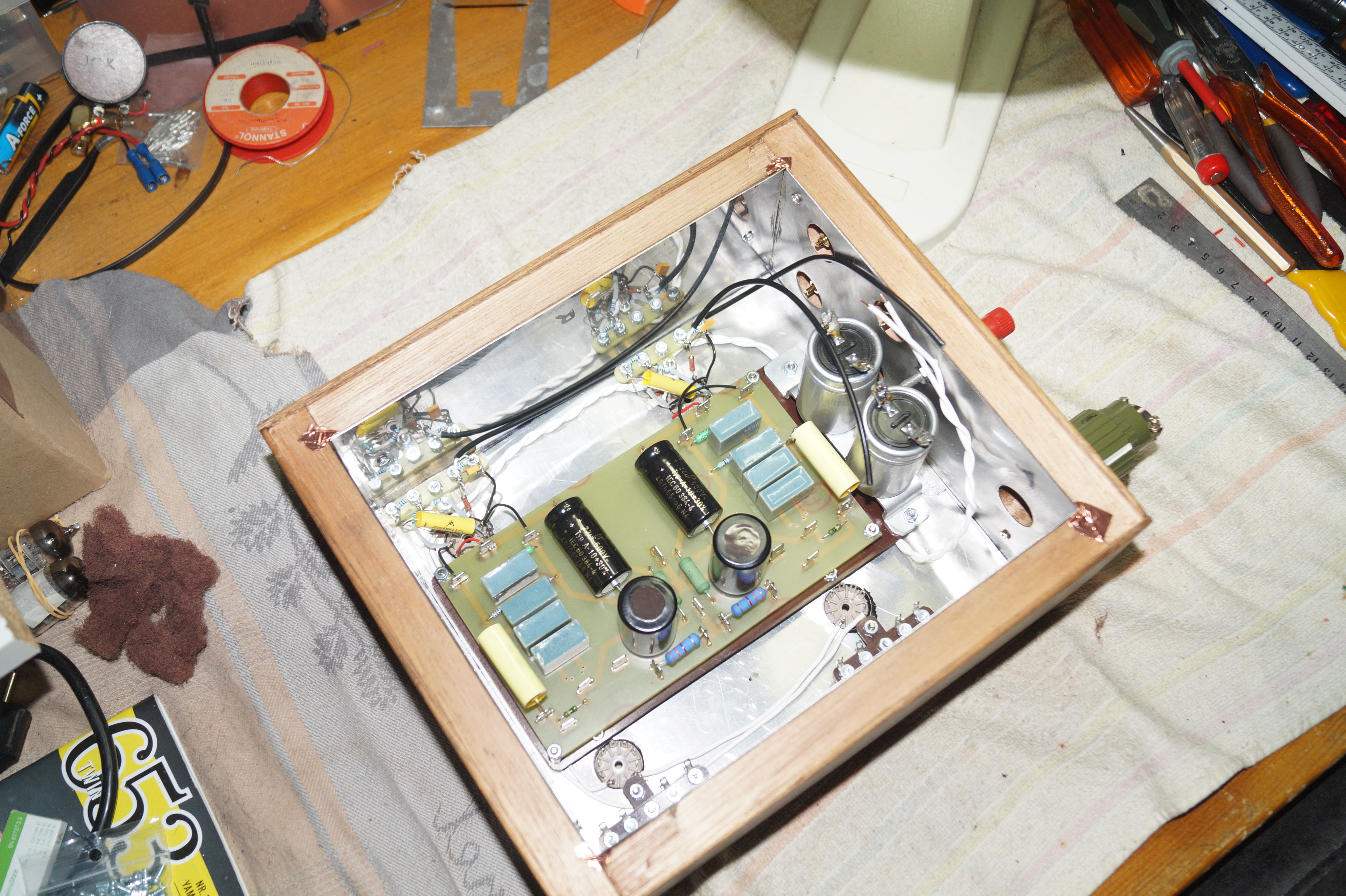

Ondertussen zitten de in en uitgangen er aan..

Kom ik nu bij het volgende..
De aansluiting voor de aardkabel naar de platenspeler.
Nu heb ik wel zo,n mooie schroef verbinding op de achterkant gemaakt, maar waar kan ik die het beste met de min van de schakeling verbinden?

Wilde 1 van de ingangsaardes via een 100R aan het plaatwerk leggen zodat de kast geaard is.
Leg ik nu de aarde aansluiting van de platenspeler direct aan de voedingsmassa of aan de kastmassa na de 100R weerstand?

[Kappa7]

Aan de massa van je versterker schakeling.
De kast en aarding aansluiting doe je met de 100R weerstand koppelen.

[democles]

Probeer ik dat.
Bedankt George.

[democles]

Nog even wat foto,s van de vorderingen.
