buizen mengversterker

[democles]

Ja knopje op uit ,stil.
Maar even in de schuur kijken of ik wat aan afscherming kan vinden

Als ik de 1uF ingangscondensator aanraak met een vinger dan gaat er al heel wat los aan storingen.

[OpaBert]

Ik heb hier wat rolletjes koperfolie 2,5-3 cm breed
Kan wel wat opsturen Peet

[democles]

Bedankt Bert,
Maar weet nog niet wat ik ga proberen.
Mijn Elvis interpretatie met dit ding was niet echt overtuigend.............
Vergt veel oefening zij mijn vrouw.
Vond nog wat andere schakelingen,misschien beter.

[OpaBert]

Bedankt Bert,
Maar weet nog niet wat ik ga proberen.
Mijn Elvis interpretatie met dit ding was niet echt overtuigend.............
Vergt veel oefening zij mijn vrouw.
Vond nog wat andere schakelingen,misschien beter.

[Barry2001]

https://www.elektor.nl/microfoons-in-th ... tijk-dutch

Zag het toevallig voor E 4,95..

[MarcelvdG]

Het ruisniveau van de microfoonversterker is niet spectaculair laag, maar ik betwijfel of dat van invloed is op jouw Elvis-interpretatie.

[democles]

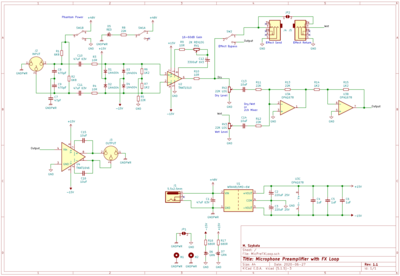

Beetje zoeken op het net vond ik dit.
Met een FX loop.

Wat ik niet begrijp,waarom die vier diodes bij de ingang en dan op +15 en -15v?
Deze schakeling is gebalanceerd uit,kan ik dat in de schakeling vervangen naar RCA uit of moet er dan weer iets achter geschakeld worden om op ongebalanceerd te komen?

[OWC]

Die diodes zijn er om aansluit pieken op te vangen.
Zeker met langere kabels ed kan dat weleens een ding zijn.
Vrij standaard (en een must) voor alle professionele dingen en microfoon versterkers ed.

Mocht je single ended uit willen, kun je ie THAT1646 gewoon weglaten.

Ik zou het persoonlijk iets simpeler uitvoeren, THAT1510 is een prima IC, maar lijkt mij wat overdreven in deze situatie.

[democles]

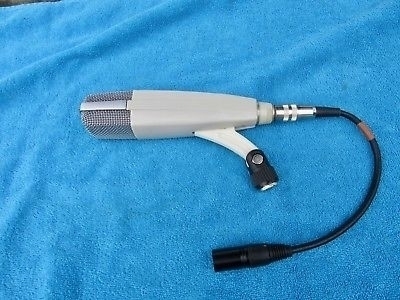

Dit is trouwens de microfoon die er aan komt.
Sennheiser md421,dynamic microphone

Dus die fantoom voeding kan ik ook schrappen en op de mic zit al een keuze filter.


Ik zou het persoonlijk iets simpeler uitvoeren, THAT1510 is een prima IC, maar lijkt mij wat overdreven in deze situatie.

Vertel.

[douwebakker]

Mooie microfoon hoor. Zit zelfs een spraak/muziek schakelaar op.
Mocht je nog een 3-polige plug zoeken hiervoor dan heb ik er nog eentje liggen.
Douwe

[OWC]

Ik zou het persoonlijk iets simpeler uitvoeren, THAT1510 is een prima IC, maar lijkt mij wat overdreven in deze situatie.

Vertel.

https://sound-au.com/articles/balanced-2.htm

Figuur 4 en dan voor de 3e optie (voltage mode) of 4e optie, instrumentatie ampje.
Uiteraard wel gewoon met dat andere stuk circuit ervoor!

Wanneer het echt helemaal netjes moet zou ik het nog helemaal anders doen, om echt een ultra hoge onderdrukking te maken, maar aangezien het hier maar 1 micje gaat in een vrij rustige omgeving is dat allemaal niet nodig.
Misschien kun je jou geval zelfs voor optie 1 kiezen (van figuur 4) kiezen.

Wel zou ik daar even de ingang impedantie gelijk trekken.

Ik denk persoonlijk wel dat het netter is om de fx-send actief te bufferen.
In principe kun je dan de hele schakeling met een quad opamp maken.

[Ah!buis]

Voorstel tot enige wijzgingen
Anne

[democles]

Bedankt jongens en ook Anne voor het aanpassen!
Zal het even bestuderen

[OWC]

Bedankt jongens en ook Anne voor het aanpassen!
Zal het even bestuderen

Wat voor effecten wil je trouwens gaan toepassen?
Valt dat allemaal in het kaliber, gitaar effect pedalen?

Daar moet dan namelijk wel even rekening mee gehouden worden met de ingangs- en uitgangsmpedanties

[democles]

Ja allemaal gitaar pedaaltjes.

[OpaBert]

Ga je ook de doors doen ?
Laatste concert dat is gefilmd https://youtu.be/51SAvWieaNc

[democles]

Ja Bert de DOORS doe ik ook
Iets van ,,This is the end, my only friend ,,

Zit een beetje vast met een mic is laag ohmig en een gitaar element is hoog ohmig,
er wringt dan ergens wat als er gitaar bakjes tussen gezet worden

Die opamp,s moeten ook wat eenvoudiger kunnen,de dingen in het schema moet ik anders bij de groten bestellen met de nodige verzendkosten.

[OWC]

Ja Bert de DOORS doe ik ook
Iets van ,,This is the end, my only friend ,,

Zit een beetje vast met een mic is laag ohmig en een gitaar element is hoog ohmig,
er wringt dan ergens wat als er gitaar bakjes tussen gezet worden

Die opamp,s moeten ook wat eenvoudiger kunnen,de dingen in het schema moet ik anders bij de groten bestellen met de nodige verzendkosten.

Welke opamps heb je in het bakje?

[OWC]

En wil je zelf een wet-dry mogelijkheid hebben?

Veel effecten hebben dat namelijk zelf al, dus het is erg dubbel op.
Persoonlijk gebruik ik enkel een serie FX loop

[democles]

NE5532, 2x
RC4558,2x
1458,2x

[OpaBert]

Ja Bert de DOORS doe ik ook
Iets van ,,This is the end, my only friend ,,

Zit een beetje vast met een mic is laag ohmig en een gitaar element is hoog ohmig,
er wringt dan ergens wat als er gitaar bakjes tussen gezet worden

Die opamp,s moeten ook wat eenvoudiger kunnen,de dingen in het schema moet ik anders bij de groten bestellen met de nodige verzendkosten.

Ben benieuwd hoe dat klinken gaat
Je kan misschien met 1/10 trafootjes wat doen Ik meen dat EOO ze heeft

[OWC]

Zit een beetje vast met een mic is laag ohmig en een gitaar element is hoog ohmig,
er wringt dan ergens wat als er gitaar bakjes tussen gezet worden

Wil je de input ook geschikt voor gitaar?

Of heb je het nu puur over de FX loop?

In het eerste geval maakt het ook niet gigantisch veel uit, kwestie van ingangsimpedantie schakelbaar maken.
In de FX loop maakt het sowieso niet uit.

[democles]

Wil je de input ook geschikt voor gitaar?

Nee,alleen mic.

[MarcelvdG]

Wil je de input ook geschikt voor gitaar?

Of heb je het nu puur over de FX loop?

In het eerste geval maakt het ook niet gigantisch veel uit, kwestie van ingangsimpedantie schakelbaar maken.

Als dat gitaarelement erg hoogimpedant is, is de optimale ruisaanpassing ook heel anders dan bij een microfoon van een paar honderd ohm. Maar goed, niet van toepassing want er komt alleen een microfoon aan.

[OWC]

Wil je de input ook geschikt voor gitaar?

Of heb je het nu puur over de FX loop?

In het eerste geval maakt het ook niet gigantisch veel uit, kwestie van ingangsimpedantie schakelbaar maken.

Als dat gitaarelement erg hoogimpedant is, is de optimale ruisaanpassing ook heel anders dan bij een microfoon van een paar honderd ohm. Maar goed, niet van toepassing want er komt alleen een microfoon aan.

Klopt, vandaar dat ik het vroeg
