Versterker bouwen met 4% kennis

[Arno]

Dag allemaal

Ik heb weer wat kunnen doen vandaag, en ik zal eens laten zien hoe de versterker er een beetje uit gaat zien.

De volumeknop is fake. Die heb ik erin gesjopt. Hij is al wel gemaakt, maar ik heb hem alleen nog niet hier.

De lichtlijn is ook nog niet zoals ie wordt. Op de foto ligt er een zaklampje achter, waarvan ik het licht roze heb laten lijken. Achter die perspex strip komen acht roze ledjes (ja, ja, zelfs bij een versterker wordt aan de WAF gedacht ).

Het hout wordt nog flink donkerder na het lakken/oliën/invloed van licht.

toch vraag ik me af hoe je die ring gemaakt heb.

Wat bedoel je precies? Dat perspex stripje?

[TubeHead]

ja precies !

[Arno]

Het is een perspex stripje van 2mm dik, in een soort melkachtig wit. Dit heb ik verwarmd met zo'n verfstripföhn en rondgebogen over een malletje.

Daarna heb ik het klem gezet in de ronde uitsparing in het versterkerfront:


Hier zie je hoe de boel verlicht wordt:

[dre]

je maatvoering is geweldig!

[b_force]

[ray5150]

Ik vind dat Arno die titel van 1% kennis maar eens moet veranderen..
Nergens voor nodig om zo bescheiden te zijn....

[TubeHead]

Bedankt voor de uitleg Arno !

[Arno]

Bedankt voor de uitleg Arno !

Geen probleem

Ik vind dat Arno die titel van 1% kennis maar eens moet veranderen..
Nergens voor nodig om zo bescheiden te zijn....

Oké, ik heb mezelf er een procentje bij gegeven. Versterkerbetimmering heb ik nu onder de knie

[Miniwatt]

Ik vind dat Arno die titel van 1% kennis maar eens moet veranderen..
Nergens voor nodig om zo bescheiden te zijn....

2%

[ray5150]

Ik vind dat Arno die titel van 1% kennis maar eens moet veranderen..
Nergens voor nodig om zo bescheiden te zijn....

Ja psies, als ik die titel lees verwacht ik iets als het topic van Meerweten..

Oei, beetje pijnlijk...
Nou ja, bij Arno zie je tenminste nog dat hij daadwerkelijk iets doet met de aangereikte informatie en er iets mee opschiet.

[holco]

Ziet er goed uit Arno

[Arno]

Ziet er goed uit Arno

Dank je Mario. En dan weet jij gelijk hoe redwood er uitziet

[Arno]

Leuk, zo'n lege kast...

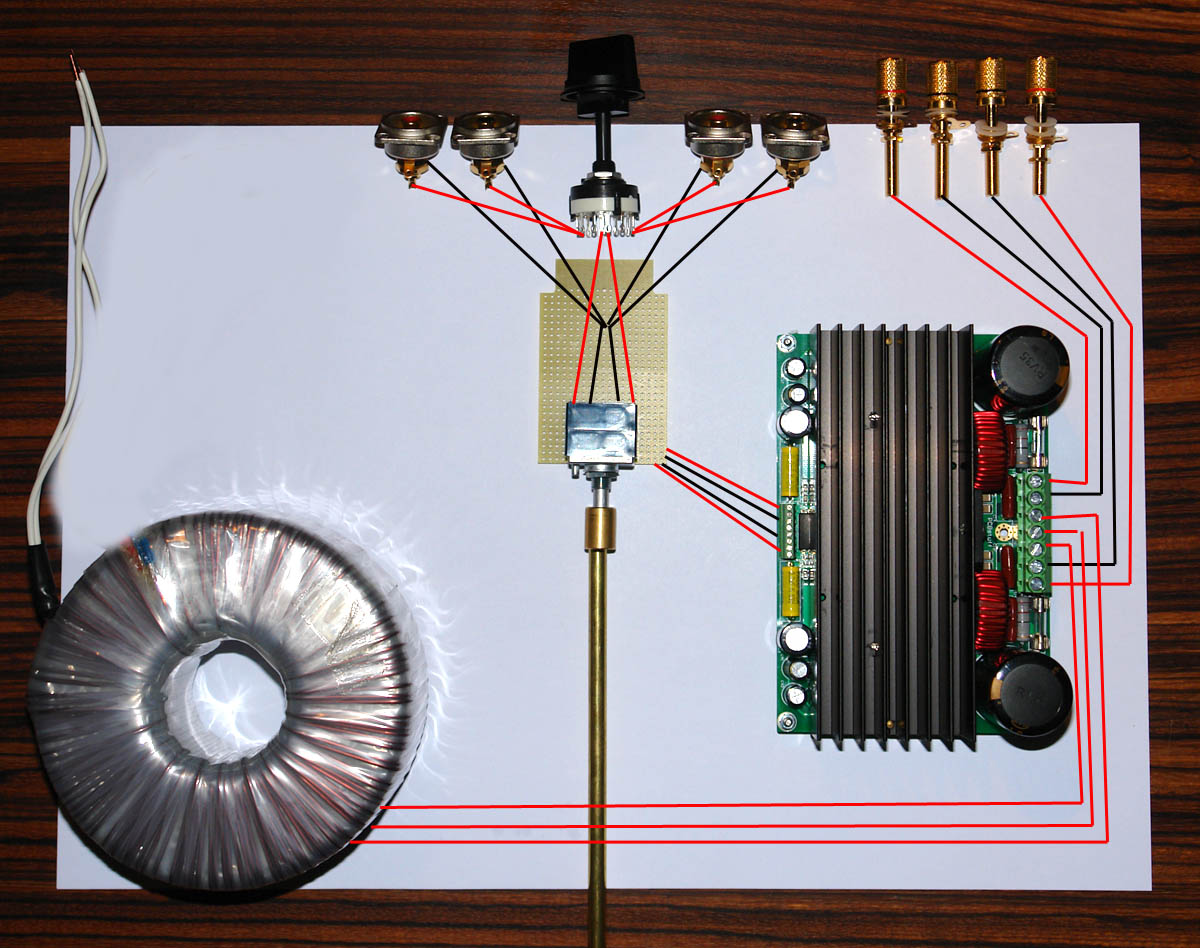

Het wordt nu toch echt tijd om er eens wat in te stoppen. Aangezien ik graag een beetje weet waar ik aan toe ben, hoop ik dat jullie nog eens naar de inhoud zouden willen kijken.

-mist er nu nog iets essentieëls, zoals luidsprekerbeveiligingen (of kun je ook zonder?).

-Wat doe ik met de massa? Gaat die van de rca-ingangen naar de potmeter, naar de line-gnd en naar het ster-massapunt tussen de grote elco's?

-andere zaken?

Groeten,

Arno

[ray5150]

maar je was toch al klaar? of is alleen de buitenkant van de kast af?

[Arno]

Echt opschieten doet het niet, maar ik heb de draad weer opgepakt en ben weer iets verder. De kast is nu bijna klaar, van binnen is ie nog leeg.

Als ie al klaar was geweest had ik mezelf wel genomineerd voor versterker van het jaar

[FR_Aad]

Je kunt in ieder geval voor de titel van Master of Suspense 2009/2010 gaan. Je houdt ons aardig in spanning.

[RobertD]

Zolang je maar geen lussen maakt in de aarding, dan zal het niet brommen. Zoals je het getekend hebt is goed.
Zorg wel dat de massa maar op één punt aan de metalen behuizing vast zit, bij voorkeur dat punt tussen de elco's.

[EppeRRR]

Ontzettend mooie kast, dat kan ook ik als houtbewerker wel waarderen

[Arno]

Zorg wel dat de massa maar op één punt aan de metalen behuizing vast zit, bij voorkeur dat punt tussen de elco's.

Tsja... eigenlijk heb ik geen metalen behuizing...

Ontzettend mooie kast, dat kan ook ik als houtbewerker wel waarderen

Hé, nog een houtbewerker?

[Arno]

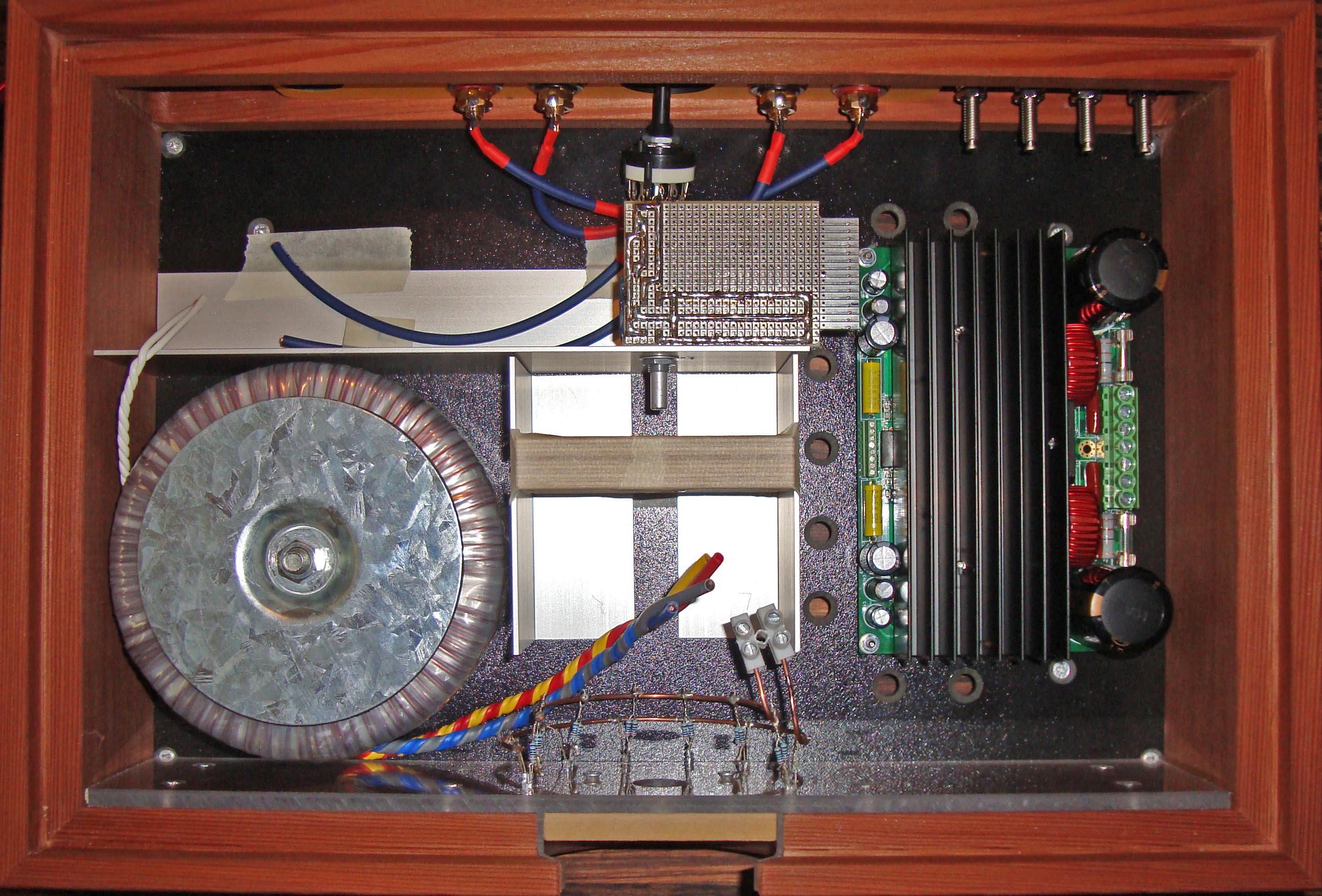

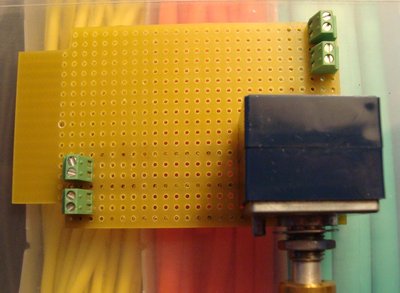

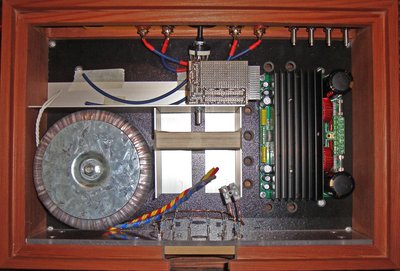

Ik ben gisteren maar eens aan het bakken en braden gegaan. Ik heb nog nooit aan zo'n print gesoldeerd, en ik moet zeggen dat ik het maar een raar werkje vind, zo die banen doormetselen .

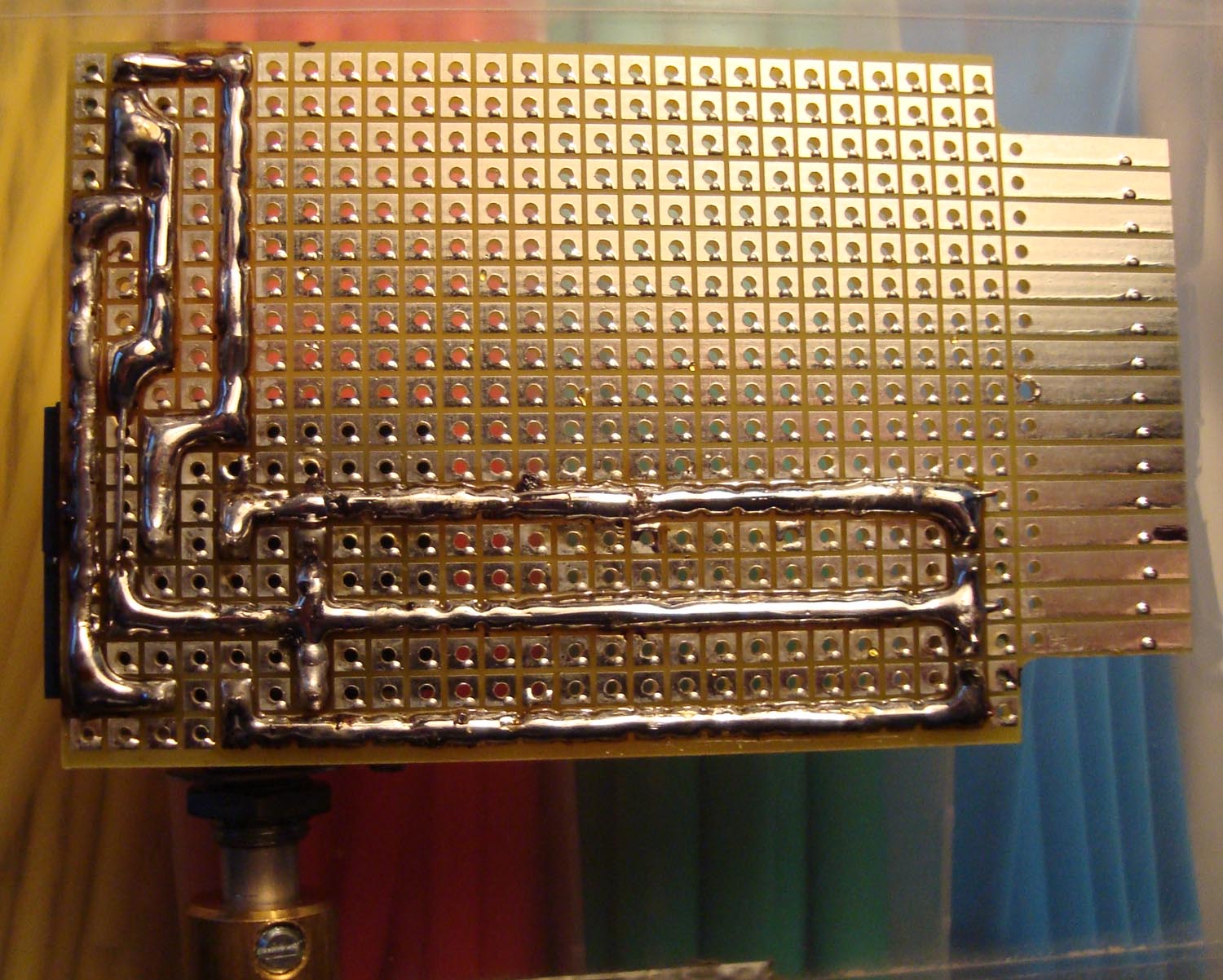

Heb ook geen idee hoe jullie dat doen. Dus ik heb maar eerst een dun massief koperdraadje over het traject gelegd, en dat vastgeblubberd. Het kan vast netter, maar ik denk dat het zo wel goed zit. Met een loep heb ik alles gecontroleerd, en er is geen plek waar kortsluiting is.

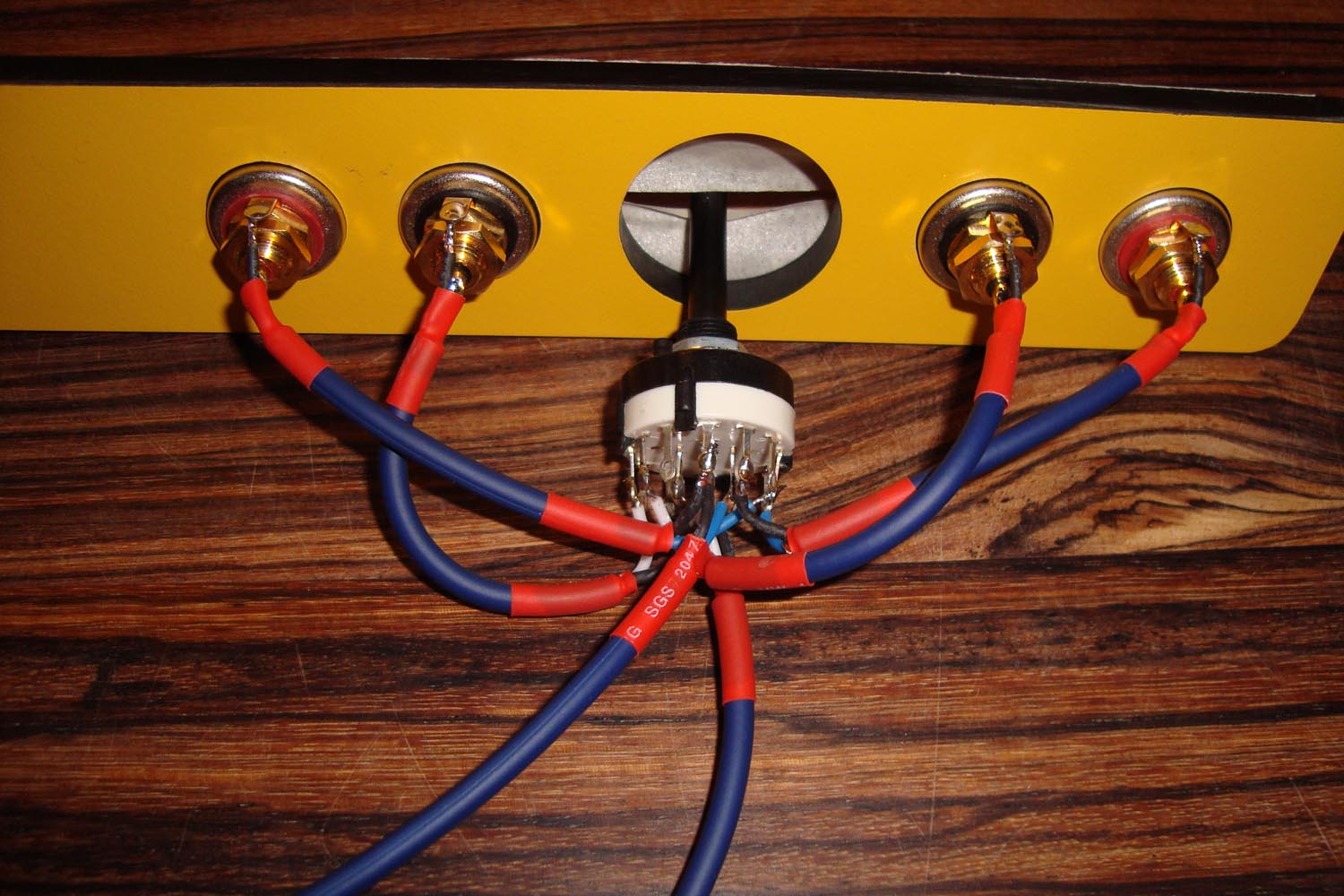

Ook heb ik voor het eerst van m'n leven met krimpkous gewerkt. Erg leuk werkje, en stukken netter dan plakband

En zodoende komt er wat schot in de zaak.
Nou moet ik de uitgangsdraden van de trafo nog verlengen, en ik denk dan meteen; kroonsteentje. Maar dat is vast not done, dus wat dan?

[sevenup]

Ik ben gisteren maar eens aan het bakken en braden gegaan. Ik heb nog nooit aan zo'n print gesoldeerd, en ik moet zeggen dat ik het maar een raar werkje vind, zo die banen doormetselen .
Heb ook geen idee hoe jullie dat doen. Dus ik heb maar eerst een dun massief koperdraadje over het traject gelegd, en dat vastgeblubberd. Het kan vast netter, maar ik denk dat het zo wel goed zit. Met een loep heb ik alles gecontroleerd, en er is geen plek waar kortsluiting is.



Ook heb ik voor het eerst van m'n leven met krimpkous gewerkt. Erg leuk werkje, en stukken netter dan plakband


En zodoende komt er wat schot in de zaak.
Nou moet ik de uitgangsdraden van de trafo nog verlengen, en ik denk dan meteen; kroonsteentje. Maar dat is vast not done, dus wat dan?


Solderen en dan krimpkous. Ik doe meestal een korter stukje eerst en dan daarover nog een wat langer stukje.

[Arno]

Nou heb ik de massa's van het linker en rechter ingangssignaal samengevoegd op de print bij de potmeter. Is dat eigenlijk wel goed?

[RobertD]

Nou heb ik de massa's van het linker en rechter ingangssignaal samengevoegd op de print bij de potmeter. Is dat eigenlijk wel goed?

Dat kan best, maar ga daarvandaan met één draadje verder naar de versterkerprint. Op de print komen de massa van links en rechts vast wel ergens bij elkaar. Wanneer je met twee draden vanaf je potmeter print naar de versterker print gaat, dan maak je een lus. Dat moet je voorkomen. Gebruik desnoods een iets dikker draadje, maar dat is niet per sé nodig.

[Arno]

Nou heb ik de massa's van het linker en rechter ingangssignaal samengevoegd op de print bij de potmeter. Is dat eigenlijk wel goed?

Dat kan best, maar ga daarvandaan met één draadje verder naar de versterkerprint. Op de print komen de massa van links en rechts vast wel ergens bij elkaar. Wanneer je met twee draden vanaf je potmeter print naar de versterker print gaat, dan maak je een lus. Dat moet je voorkomen. Gebruik desnoods een iets dikker draadje, maar dat is niet per sé nodig.

Je hebt gelijk. De massa van links en rechts zitten op de versterkerprint zelfs direct aan elkaar. Gelukkig maar.

[dre]

en?
rookt ie al?
