(10x10) headphone amp

[Chris_T]

Ai ai Thomox.
Ik wil geen zeur zijn, maar zo te zien heb je geen zekeringen voor of na de trafo en zijn de secundaire windingen gewoon bloot op de print gesoldeerd
Een trafo zegt gewoon knal als het misgaat (een keer op straat meegemaakt en dat gaat echt hard hoor), over brandgevaar nog niet gesproken.

Hmm.. hoeveel A heb ik nodig dan?

Samen mag de trafo in het geheel 450 mA leveren, wat bij 18 volt neerkomt op 9A, klopt dat?

Tja ik wijs je er alleen op dat je gevaarlijk bezig bent. Wel een krimpkousje om de ledweerstand, maar niet op de trafo aansluitingen waar het juist belangrijk is...

Probeer het eens met '200mA snel' aan iedere secundaire (18V) winding.
Mocht deze doorbranden bij het aanzetten (door piekstroom bij het opladen van de elco's) dan kan je een trage versie nemen of een iets hogere waarde kiezen.
Beetje spelen met de waarde dus.
Om het goed te doen ook een zekering aan de primaire kant, kleinste die ik kan vinden is 50mA.
Dat geeft dan 11.5VA, iets meer dan de 8VA van de trafo maar moet kunnen dunkt mij.
Het ligt eraan wat de grens van zo'n trafo-tje is.
Meestal kunnen ze wel wat meer leveren dan de opgegeven waarde (veiligheidsmarge), maar zelf weet ik niet hoeveel meer dat is.

[Thomox]

Ai ai Thomox.
Ik wil geen zeur zijn, maar zo te zien heb je geen zekeringen voor of na de trafo en zijn de secundaire windingen gewoon bloot op de print gesoldeerd
Een trafo zegt gewoon knal als het misgaat (een keer op straat meegemaakt en dat gaat echt hard hoor), over brandgevaar nog niet gesproken.

Hmm.. hoeveel A heb ik nodig dan?

Samen mag de trafo in het geheel 450 mA leveren, wat bij 18 volt neerkomt op 9A, klopt dat?

Tja ik wijs je er alleen op dat je gevaarlijk bezig bent. Wel een krimpkousje om de ledweerstand, maar niet op de trafo aansluitingen waar het juist belangrijk is...

Probeer het eens met '200mA snel' aan iedere secundaire (18V) winding.
Mocht deze doorbranden bij het aanzetten (door piekstroom bij het opladen van de elco's) dan kan je een trage versie nemen of een iets hogere waarde kiezen.
Beetje spelen met de waarde dus.
Om het goed te doen ook een zekering aan de primaire kant, kleinste die ik kan vinden is 50mA.
Dat geeft dan 11.5VA, iets meer dan de 8VA van de trafo maar moet kunnen dunkt mij.
Het ligt eraan wat de grens van zo'n trafo-tje is.
Meestal kunnen ze wel wat meer leveren dan de opgegeven waarde (veiligheidsmarge), maar zelf weet ik niet hoeveel meer dat is.

Haha, ik had alles goed geisoleerd, maar aangezien het niet werkte heb ik de krimpkousjes er weer afgesneden om het een en ander te meten
Ik heb de foto's wel op het juiste tijdstip gemaakt dus Nee, maar even zonder gein, ik neem je antwoord heel serieus, ik ga zometeen even een zekering + houder halen bij de lokale elektronicaboer..

[cool]

Je spreekt je zelf tegen Thomox en leest niet goed wat anderen schrijven.
Vergeet even de term 18V.
Je hebt gevonden dat als je pen 2+3 doorverbind op 1 en 4 ca. 45v staat.
Dus is pen 1 AC(1) en pen 2+3 de nul en pen 4 AC(2).
Dit is conform je eerste paint tekening en die van sevenup. Als je de trafo zo aansluit op 230v zonder belasting mag hij niet warm worden.
Klopt dit dan kun je de print aansluiten op de trafo. Klopt het nu niet meer dan zit er iets niet goed op de print. Dit eerst checken:
IC eruit halen, polariteit van dioden, transistors en elco's checken!
Succes.
edit: je foto van de print bekeken, de dioden en elco's zitten goed. spanningregelaars en transistors kan ik niet zien.
Ook kontroleren op kortsluiting tussen de div. soldeerpads

[sevenup]

Hmm.. hoeveel A heb ik nodig dan?

Samen mag de trafo in het geheel 450 mA leveren, wat bij 18 volt neerkomt op 9A, klopt dat?

Tja ik wijs je er alleen op dat je gevaarlijk bezig bent. Wel een krimpkousje om de ledweerstand, maar niet op de trafo aansluitingen waar het juist belangrijk is...

Probeer het eens met '200mA snel' aan iedere secundaire (18V) winding.
Mocht deze doorbranden bij het aanzetten (door piekstroom bij het opladen van de elco's) dan kan je een trage versie nemen of een iets hogere waarde kiezen.
Beetje spelen met de waarde dus.
Om het goed te doen ook een zekering aan de primaire kant, kleinste die ik kan vinden is 50mA.
Dat geeft dan 11.5VA, iets meer dan de 8VA van de trafo maar moet kunnen dunkt mij.
Het ligt eraan wat de grens van zo'n trafo-tje is.
Meestal kunnen ze wel wat meer leveren dan de opgegeven waarde (veiligheidsmarge), maar zelf weet ik niet hoeveel meer dat is.

Haha, ik had alles goed geisoleerd, maar aangezien het niet werkte heb ik de krimpkousjes er weer afgesneden om het een en ander te meten
Ik heb de foto's wel op het juiste tijdstip gemaakt dus Nee, maar even zonder gein, ik neem je antwoord heel serieus, ik ga zometeen even een zekering + houder halen bij de lokale elektronicaboer..

Al wat verder?

[Kaplaars]

Al wat verder?

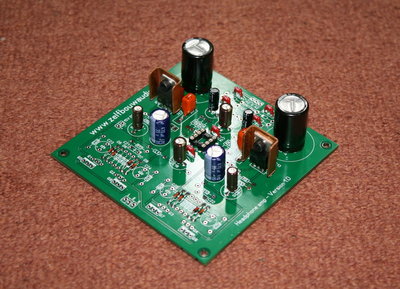

Ikke wel Vandaag wat onderdeeltjes bij elkaar gezocht en op het printje gesoldeerd. Binnenkort weer verder

bestandsbron:
http://michaelq.home.xs4all.nl/Projects/20-07-12%20%281%29.jpg

[sevenup]

Al wat verder?

Ikke wel Vandaag wat onderdeeltjes bij elkaar gezocht en op het printje gesoldeerd. Binnenkort weer verder

20-07-12 (1).jpg

En, ben je al wat verder met de amp?

[sevenup]

Iemand de amp al afgemaakt? Heb beide versies met succes gebouwd en ze werkten in 1 keer.

[cool]

Bijna, nog een paar komponenten erop en dan testen. eerst nog wat anders afmaken.

[sevenup]

Bijna, nog een paar komponenten erop en dan testen. eerst nog wat anders afmaken.

Ben benieuwd

[Thomox]

Beste forummers

Ik ben er weer even aan toe gekomen om alles op mn gemak na te kunnen kijken. Ik heb de trafo los aan de netspanning gehangen, met de 2 middelste samengenomen (pen 2 en pen 3). ik krijg aan pen 1 en pen 4 +/- 47 volt. van pen 1 naar 2en3 23.5 Volt en van 4 naar 2en3 ook 23.5 Volt. Dat is allemaal in orde..

Ik heb dit gewoon een paar minuutjes in het stopcontact gehad, de trafo wordt hierbij niet warm!

Ik heb vervolgens alle soldeer 'eilandjes' op de print nagekeken. Er komt er geen 1 tegen elkaar of iets dergelijks. De IC's zitten alle 3 op de juiste plek. Ik heb alleen kunnen vinden dat bij de 'low-power' versie van sevenup de onderste diodes D5 tot en met D12 precies andersom zitten bij die van mij. Ik heb een diode op plek 6, 7, 10 en 11. Bij 5, 8, 9 en 12 heb ik draadbruggen. Toen ik vervolgens op de ontwerptekening keek, zag ik de diodes naast elkaar zitten, dus ik ga er vanuit dat dat niet zoveel uitmaakt..

Iemand nog tips? ik kom er namelijk niet meer uit..

[cool]

Thomox schreef : ik kom er namelijk niet meer uit..

Want?
Wat gebeurd er als je de trafo op de schakeling aansluit dmv drie draden van de trafo?

[mischa72]

Bij mij is het printje er nog niet Helaas, kheb namelijk alle componenten al thuis

Spijtig te horen. Ik heb ze tegelijk verstuurd.

In principe heb ik er nog 1 over die ik opnieuw zou kunnen sturen, alleen zitten daar al componenten op Zou je wel mogen hebben zonder extra kosten.

Heb je die toevallig nog?

Groeten,
Mischa

[sevenup]

Bij mij is het printje er nog niet Helaas, kheb namelijk alle componenten al thuis

Spijtig te horen. Ik heb ze tegelijk verstuurd.

In principe heb ik er nog 1 over die ik opnieuw zou kunnen sturen, alleen zitten daar al componenten op Zou je wel mogen hebben zonder extra kosten.

Heb je die toevallig nog?

Groeten,
Mischa

Helaas, heb ik al verkocht...

[mischa72]

Jammer, wel tevreden over het ding?

Misschien mensen die deze en die met die LME49600 gehoord hebben?

Groeten,
Mischa

[sevenup]

Jammer, wel tevreden over het ding?

Misschien mensen die deze en die met die LME49600 gehoord hebben?

Groeten,
Mischa

Draai er elke dag mee op mijn werk. Aangesloten op een old school philips cd960. Speelt de sterren van de hemel

[mischa72]

Hoe is deze nieuwe klanktechnisch tegenover die op je werk?

Groeten,
Mischa

[sevenup]

Hoe is deze nieuwe klanktechnisch tegenover die op je werk?

Groeten,
Mischa

Sorry, verkeerd begrepen. Ik dacht dat de LME49600 een opamp was die in mijn versterker moest. Ik heb deze dus niet, alleen mijn eigen ontwerp.

[mischa72]

Oh, geeft niet. Ik bedoelde dit ontwerp, dat al eerder in je topic gepost werd.

Groeten,
Mischa

[Thomox]

Hallo Cool,
De trafo wordt alleen gruwelijk heet, voor de rest speelt t ding goed..

Groeten

[cool]

Het lijkt alsof er te veel vermogen wordt afgenomen van de trafo .
220mA is het maximun, nominaal is ongeveer de helft, zeg 100mA.
Kun je AC stroom meten?
Anders een weerstand van 10 ohm opnemen in serie met de trafo en de AC draden naar de trafo .
Dan AC spanning over de weerstanden meten.

[sevenup]

Wat was het probleem met het rechter kanaal? Een paar posts geleden gaf je aan dat alleen het linker kanaal werkte.

[Thomox]

Het lijkt alsof er te veel vermogen wordt afgenomen van de trafo .
220mA is het maximun, nominaal is ongeveer de helft, zeg 100mA.
Kun je AC stroom meten?
Anders een weerstand van 10 ohm opnemen in serie met de trafo en de AC draden naar de trafo .
Dan AC spanning over de weerstanden meten.

Beste Cool, sorry voor de late reactie, ik was nogmaals op vakantie haha Ik kan geen AC stroom meten, wel DC. Waar moet de 10 Ohm mee in serie staan dan? Wil je hier een tekening van painten?

Wat was het probleem met het rechter kanaal? Een paar posts geleden gaf je aan dat alleen het linker kanaal werkte.

Sevenup, ik heb alle dingen nog eens nagesoldeerd en dat gaf een goed resultaat.

Groeten

[Thomox]

Beste forummers,

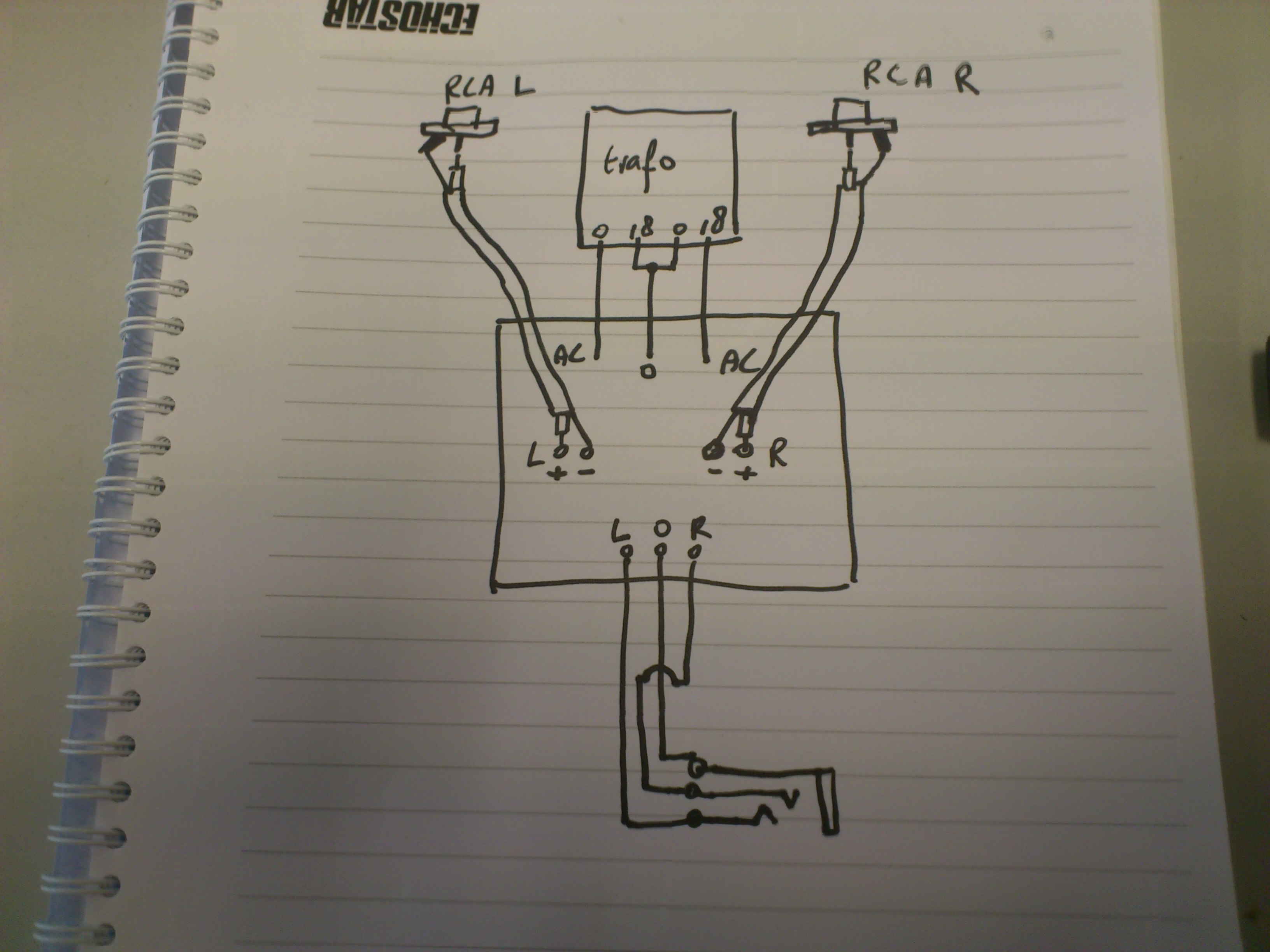

Ik snap nog niet hoe de weerstand(en) aangesloten moet(en) worden.. Wie helpt me hiermee met een bijbehorende tekening?

Groeten

[cool]

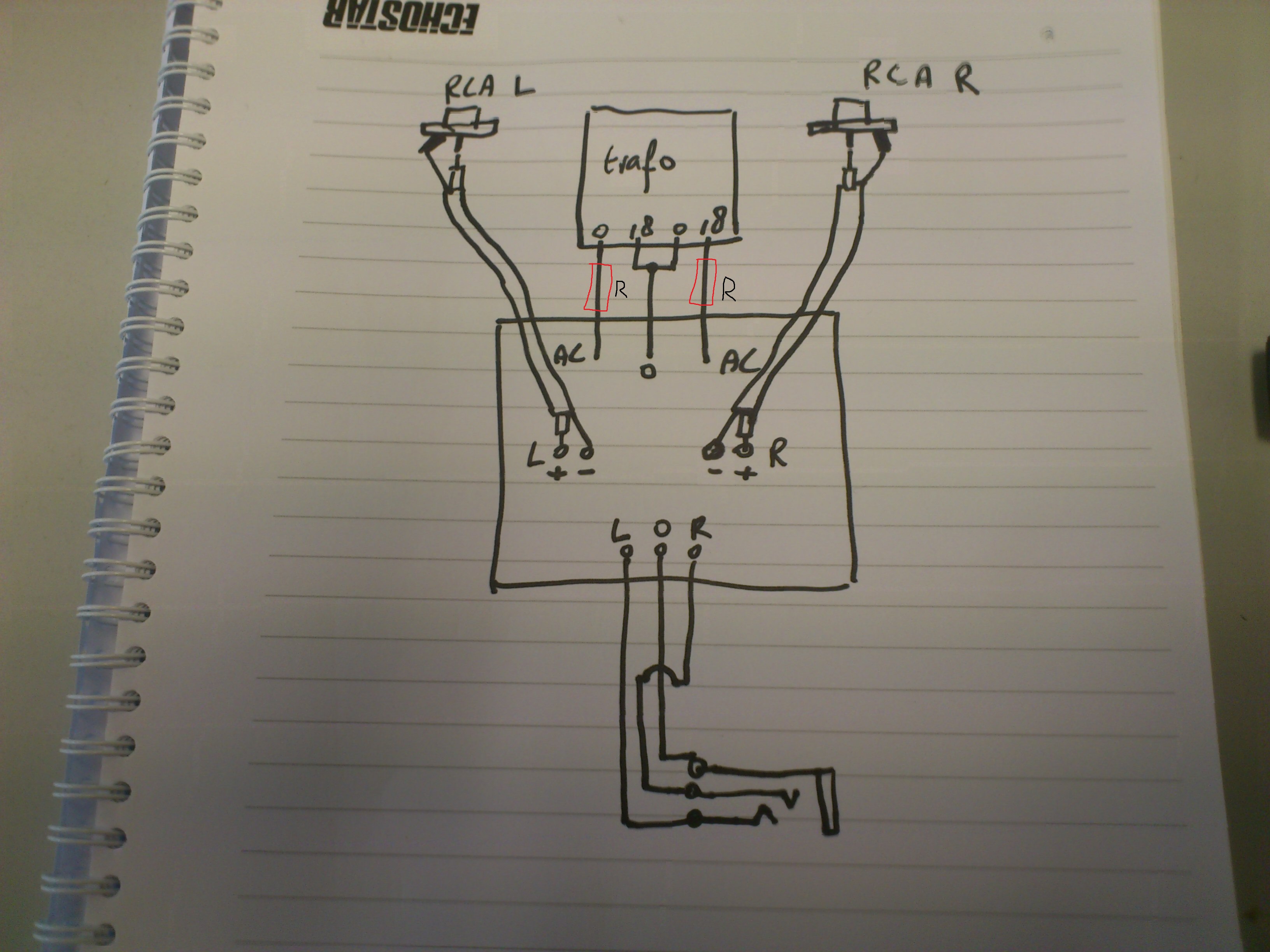

In iedere AC draad een weerstand, meet dan spanning over de weerstand. maar wel AC.

[Thomox]

Dankjewel Cool,

Ik ga er vanavond meteen even aan meten, ben erg benieuwd namelijk.

Groeten
