Versterker bouwen met 4% kennis

[Arno]

Jaaaah, en misschien kan ik dan die cirkel vervangen door iets in de vorm van een arreslee met huskies ervoor. Of nee, beter nog: Rendieren.

[TubeHead]

Zo de knetter wat een mooie kast Complimenten hoor !

Paar/roze heeft wel wat

[Arno]

Nog bedankt voor je compliment Tubehead

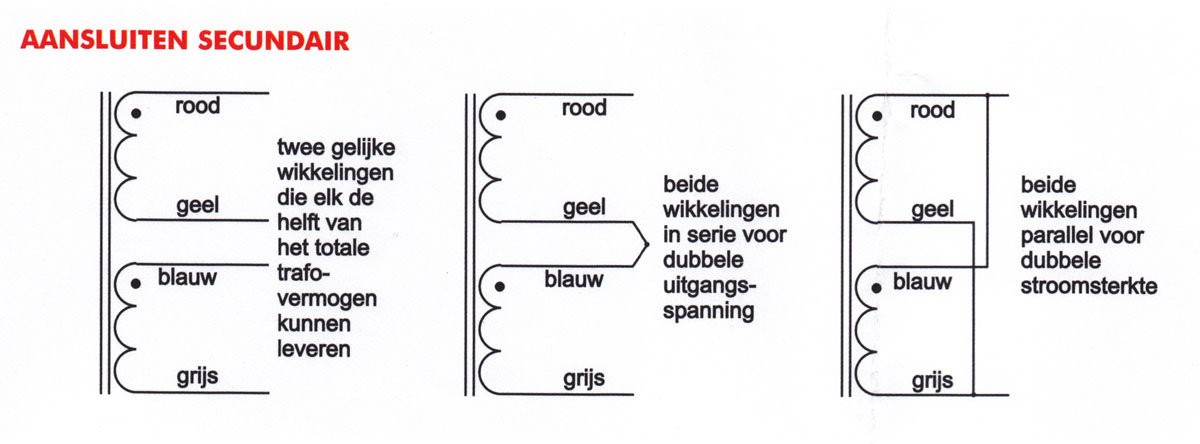

Ik heb weer een vraag: Hoe ga ik de trafo op de versterker aansluiten?
En welke kleuren moet ik dan in elkaar twisten?

[amanda]

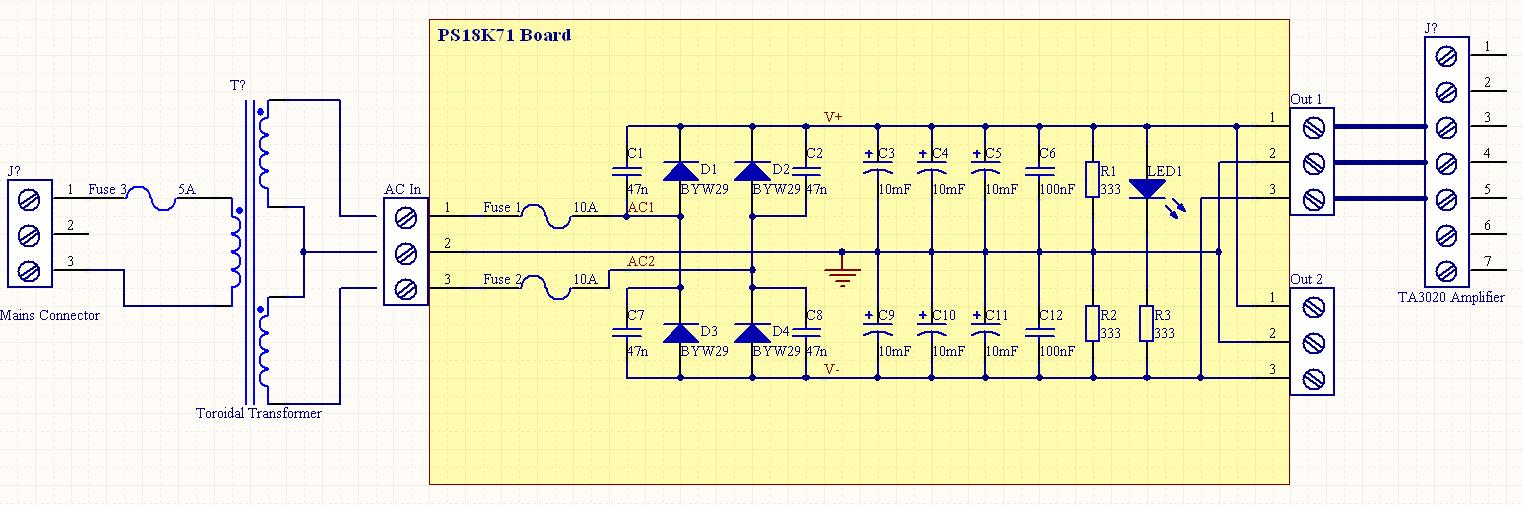

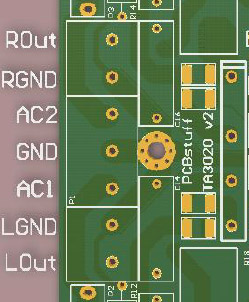

Denk dat je onderstaande aansluitschema aan moet houden maar dan het psu bordje even wegdenken....

[Arno]

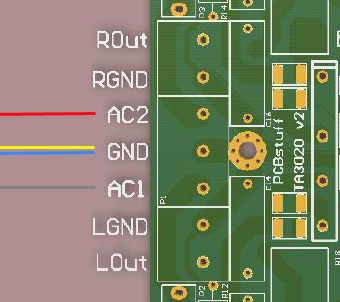

Ik neem aan dat het dan zoiets zou moeten zijn?

[amanda]

Idd zo aansluiten.

[ray5150]

Yep, zo is die goed.
Rood op AC2, Geel en blauw samen aan de GND en grijs op AC1.

[Arno]

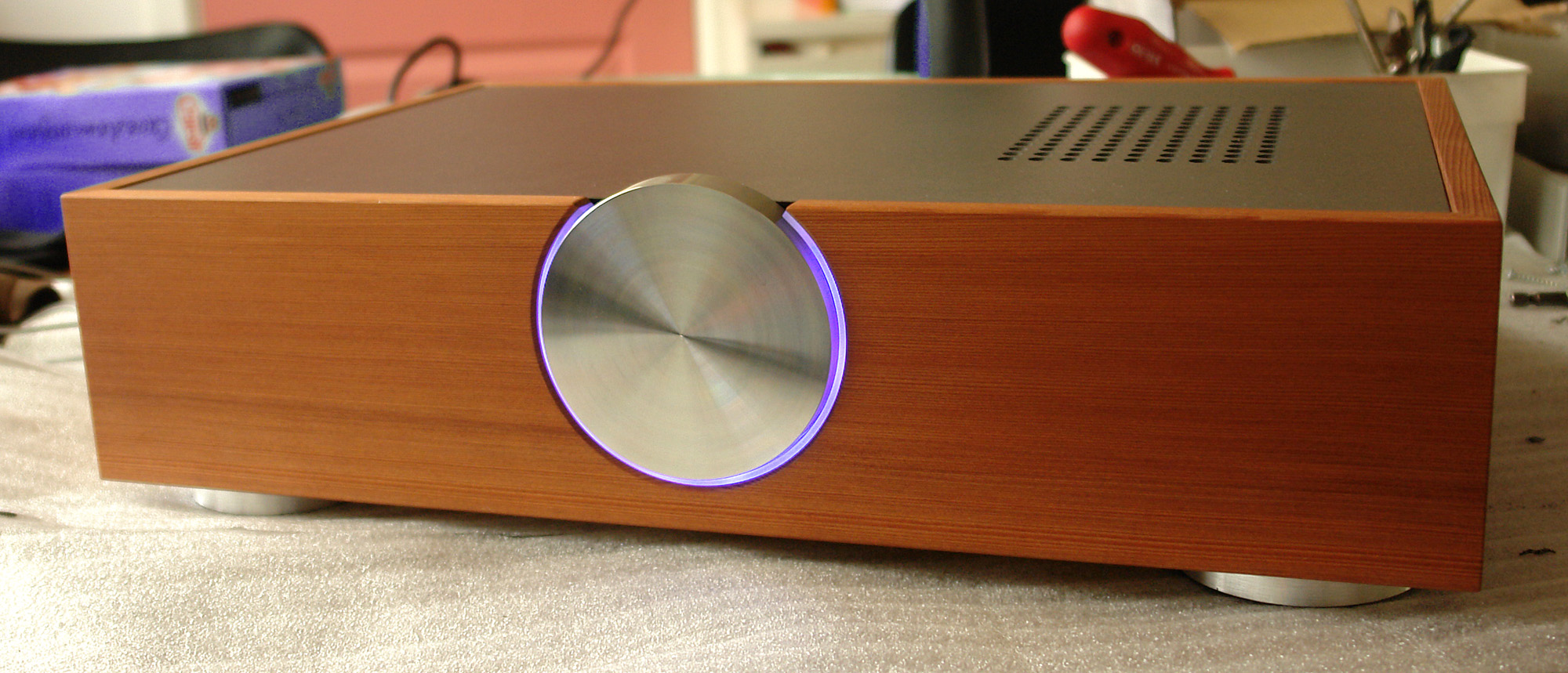

Echt opschieten doet het niet, maar ik heb de draad weer opgepakt en ben weer iets verder. De kast is nu bijna klaar, van binnen is ie nog leeg

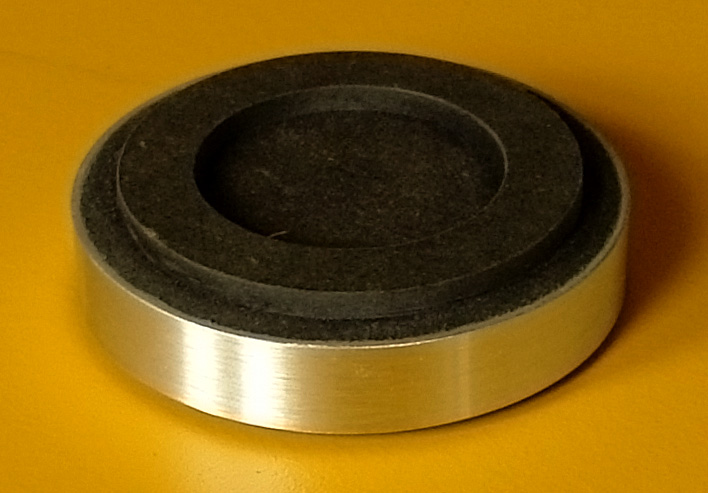

Toen ik die voetjes stond te maken, had ik wel even zoiets van, mijn god waar ben ik mee bezig Lekker prutsen.
Maar ze zijn best mooi geworden, dus dat viel dan weer niet tegen.

De knop is massief rvs, met dank aan fritzie, die zo aardig was om hem voor mij te draaien.

[TubeHead]

Zeer prachtige kast !!

Leuk detail die volumeknop dat hij er boven uit steekt.. kan je makkelijker eraan draaien zeker ?
Moet dat detail ff onthouden

[ray5150]

Potverdikkeme hé, dat is nog eens een mooi kastje....
Ik wou dat ik zo goed kon timmeren/zagen/frezen.....

[SARK]

Wow, met de hoofdletter W

[Miniwatt]

Grote klasse meneer Arno!!
Prachtig sober ontwerp, dat streef ik zelf ook na
Hoe werkt dat 'indirekt verlichte randje'?

[dre]

zo arno da`s nog eens fraai!!

[Henkjan]

erg mooi geworden

[Arno]

Bedankt voor de complimenten

Leuk detail die volumeknop dat hij er boven uit steekt.. kan je makkelijker eraan draaien zeker ?

Je moet hem zelfs aan de bovenkant bedienen, want de knop ligt bijna helemaal verzonken in het front. Knop is 90 mm in doorsnede

Grote klasse meneer Arno!!
Hoe werkt dat 'indirekt verlichte randje'?

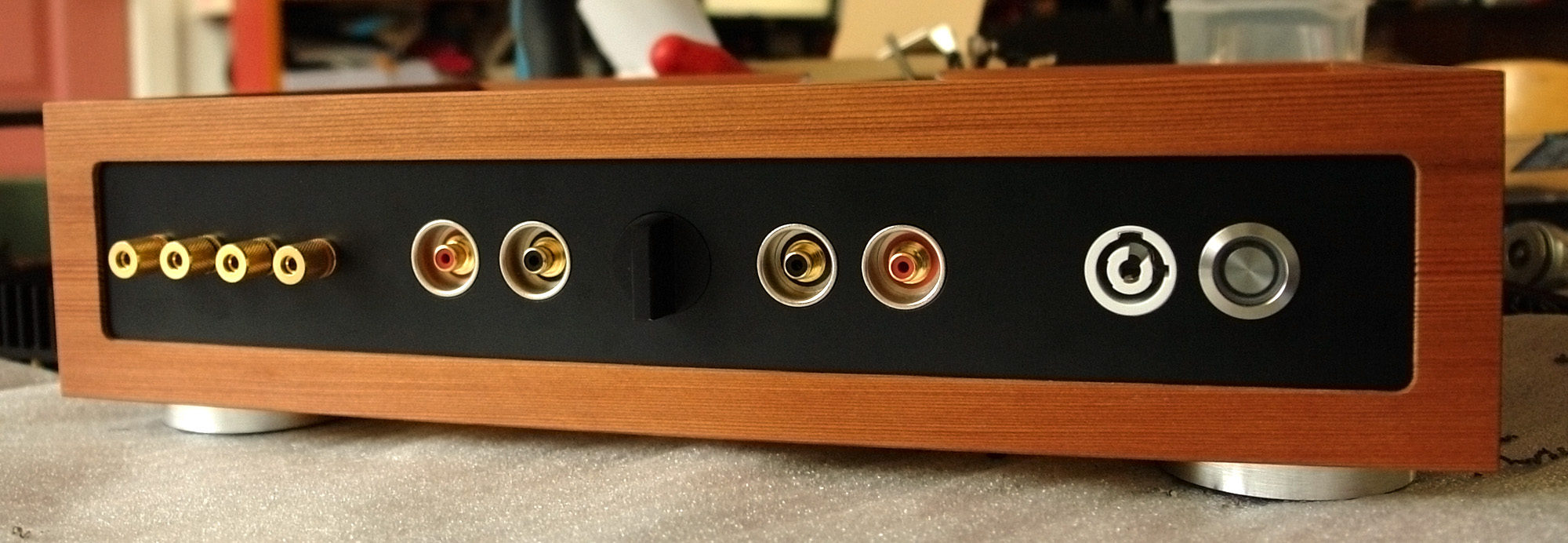

Hier staat een plaatje van de achterkant.


Maar goed, nu komt dus het lastige gedeelte; de binnenkant

[TubeHead]

Maar goed, nu komt dus het lastige gedeelte; de binnenkant

Vind dat juist altijd wel mee vallen

[Arno]

Maar goed, nu komt dus het lastige gedeelte; de binnenkant

Vind dat juist altijd wel mee vallen

Zo zie je; ieder zijn specialiteit

Potverdikkeme hé, dat is nog eens een mooi kastje....
Ik wou dat ik zo goed kon timmeren/zagen/frezen.....

De CNC-frees heeft een en ander wel wat laagdrempeliger gemaakt voor me. Bijvoorbeeld die achterkant, met die verzonken neutrik pluggen in dat trespa. Als ik dat met de hand had moeten doen, had dat erg lang geduurd en was mijn geduld waarschijnlijk snel op geweest. Nu was het zeg maar twee minuten programmeren, en vijftig seconden frezen. (Waarom is ie dan al bijna een half jaar bezig met die versterker, kun je je dan afvragen )

[dre]

heb je al wat aangeschaft voor de binnenkant?

[Arno]

heb je al wat aangeschaft voor de binnenkant?

Ik heb van Amanda deze kant en klare versterkermodule gekregen, in ruil voor het maken van haar subkasten en nog wat ander freeswerk. De transformator is een Amplimo 2 x 42V 625VA

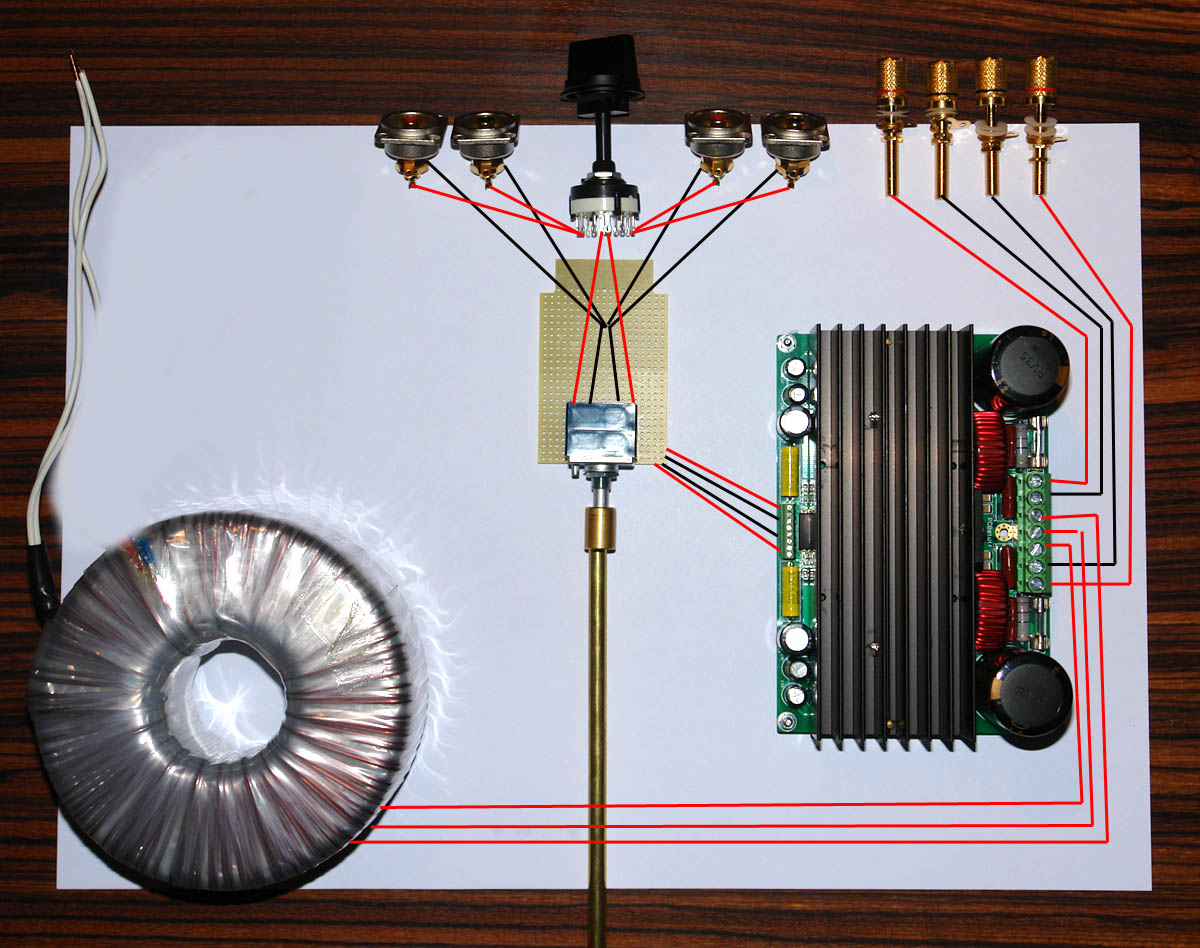

De indeling wordt ongeveer zoiets:

[carpin]

Hier een tweetal plaatjes van een lekker stukje hobbypriegelgepruts.
De leds branden hier op een overbodig geworden lader van een mobieltje.
Ze werden verkocht als roze leds. Ze branden idd een paar minuten roze, maar zodra ze zijn 'ingebrand', zijn ze meer paars. Nou ja, de vrouw des huizes heeft gezien dat ze eerst roze waren, dus ze weet dat de waf-goodwill er is

Ik zou hem mee laten kleuren met de volume hoogte, van groen naar rood op de hoogste stand.

[Arno]

Hier een tweetal plaatjes van een lekker stukje hobbypriegelgepruts.
De leds branden hier op een overbodig geworden lader van een mobieltje.
Ze werden verkocht als roze leds. Ze branden idd een paar minuten roze, maar zodra ze zijn 'ingebrand', zijn ze meer paars. Nou ja, de vrouw des huizes heeft gezien dat ze eerst roze waren, dus ze weet dat de waf-goodwill er is

Ik zou hem mee laten kleuren met de volume hoogte, van groen naar rood op de hoogste stand.

Uiteraard zijn er in mijn hoofd allerlei van zulk soort special effects de revue gepasseerd. Ze waren of te moeilijk voor me, of het wordt allemaal nog meer werk dan het al is.
Overigens ben ik er nog niet uit wat ik nu wel als volume-indicator ga gebruiken. Misschien gewoon iets van een wijzertje dat ik op de knop plak.

[hannesie]

Je zou een ondiep gaatje van 1 mm diep in de knop kunnen boren en dat vullen met een paarse verfdruppel, die dan opgedroogd een goede combinatie is met het roze lila verlichtings element.

Hans

[Arno]

Je zou een ondiep gaatje van 1 mm diep in de knop kunnen boren en dat vullen met een paarse verfdruppel, die dan opgedroogd een goede combinatie is met het roze lila verlichtings element.

Hans

Dat zou idd een leuke oplossing kunnen zijn. En weinig werk bovendien

[TubeHead]

Dag allemaal

Ik heb weer wat kunnen doen vandaag, en ik zal eens laten zien hoe de versterker er een beetje uit gaat zien.

De volumeknop is fake. Die heb ik erin gesjopt. Hij is al wel gemaakt, maar ik heb hem alleen nog niet hier.

De lichtlijn is ook nog niet zoals ie wordt. Op de foto ligt er een zaklampje achter, waarvan ik het licht roze heb laten lijken. Achter die perspex strip komen acht roze ledjes (ja, ja, zelfs bij een versterker wordt aan de WAF gedacht ).

Het hout wordt nog flink donkerder na het lakken/oliën/invloed van licht.

toch vraag ik me af hoe je die ring gemaakt heb.

[ray5150]

Uiteraard zijn er in mijn hoofd allerlei van zulk soort special effects de revue gepasseerd. Ze waren of te moeilijk voor me, of het wordt allemaal nog meer werk dan het al is.
Overigens ben ik er nog niet uit wat ik nu wel als volume-indicator ga gebruiken. Misschien gewoon iets van een wijzertje dat ik op de knop plak.

Wat je ook kan doen is een heel klein (1-2 mm) ledje gebruiken. is vrij simpel te doen en staat heel leuk en profi...
