6V6 preamp maar dan anders

[democles]

Bedankt Bert.

Die van de Earring heb ik ook

[OpaBert]

Bedankt Bert.

Die van de Earring heb ik ook

Lekkere nummer Bad mood Zit ik echt op puntje van m’n stoel met het intro met de Bas Heerlijk

[democles]

Even verder geluisterd.
Kan nog niet echt een keuze maken over wat het beste klinkt kwa tegenkoppeling.

Een beetje klinkt mooi maar een beetje meer heeft ook zijn charmes

Op de scope alleen afstellen heeft nu dus nog weinig zin,zal tussen het muziek spelen door wat standen moeten meten om uiteindelijk de 100K potmeter te kunnen vervangen door een weerstandsdeler.

Dan even wat andere dingen.
De microfonie van de buis is verdwenen,was dus een kwestie van inbranden.

Anne, vraagje.

Kan ik beide biasprintjes uit dezelfde LM337 print voeden,of is het beter er eerst nog een weerstandje tussen te zetten?

[Ah!buis]

Anne, vraagje.
Kan ik beide biasprintjes uit dezelfde LM337 print voeden,of is het beter er eerst nog een weerstandje tussen te zetten?

Makkelijk, ook zonder LM337, gelijkrichter+elco-klaar.
En met de elco aan boord krijgt brom ook geen kans.
Het ding gebruikt nog geen 2mA en de voeding is ook min tov massa, niks zwevend of zo.
De gestabiliseerde voeding zorgt wel voor een vast verband kathodestroom-roosterspanning.
Niet gestabiliseerd zou de buisinstelling wat verschuiven met de netspanning.
Anne

[democles]

Bedankt,Anne

Nog een vraagje,
Zijn 1/4W weerstandjes voldoende voor de terugkoppeling,zit nu 1W in ?

[Ah!buis]

Bedankt,Anne

Nog een vraagje,
Zijn 1/4W weerstandjes voldoende voor de terugkoppeling,zit nu 1W in ?

¼W kan best, 1W ook
Anne

[democles]

Het wachten is op de 50K volume log pot,DHL staat ergens onderweg vast ,,delay,1 of 2 dagen,,lees ik op de track en trace.

Dan maar iets bedenken voor de terugkoppeling

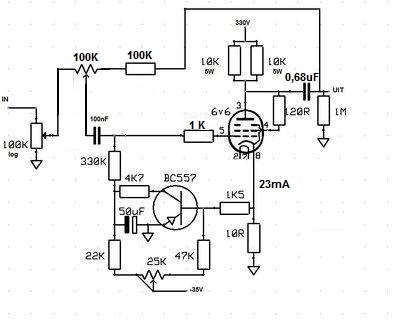

feedback 2.jpg (30.49 KiB) 640 keer bekeken

Met de 100K pot ,de mate van terugkoppeling bepalen werkt prima,alleen ik kan niet kiezen welke stand ik nu het beste vind

Ik zou iets willen maken waarbij ik uit 4 standen kan kiezen: een beetje,/beetje meer,/de stand waarin in = uit/ en veel terugkoppeling.

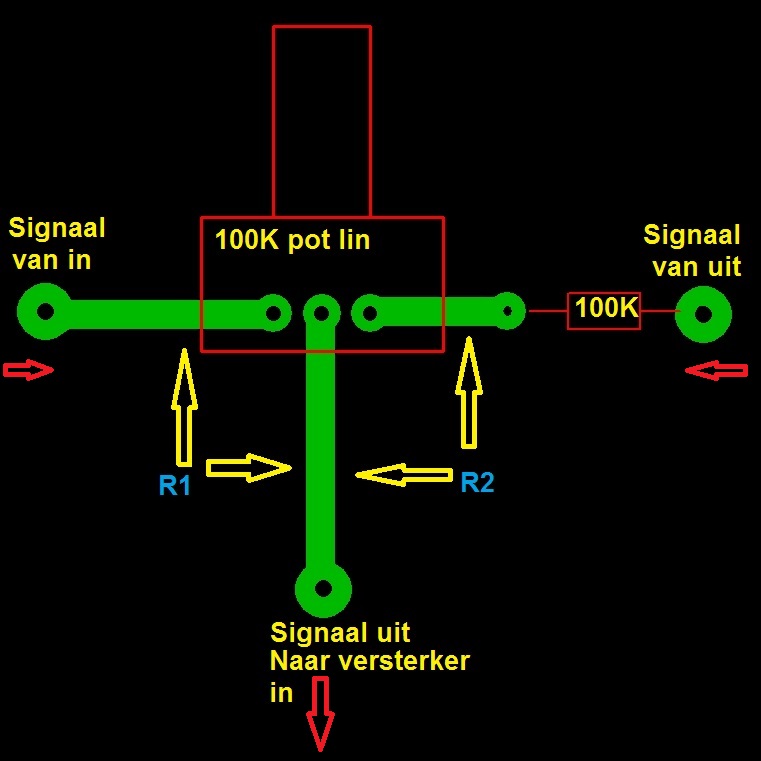

Dan moet ik dus de 4 standen van de potmeter vertalen naar een weerstandsdeler (R1 en R2) en dit gehoormatig bepalen.

Maar hoe maak ik dat schakelbaar?

Met 8x een 5v dubbel relais

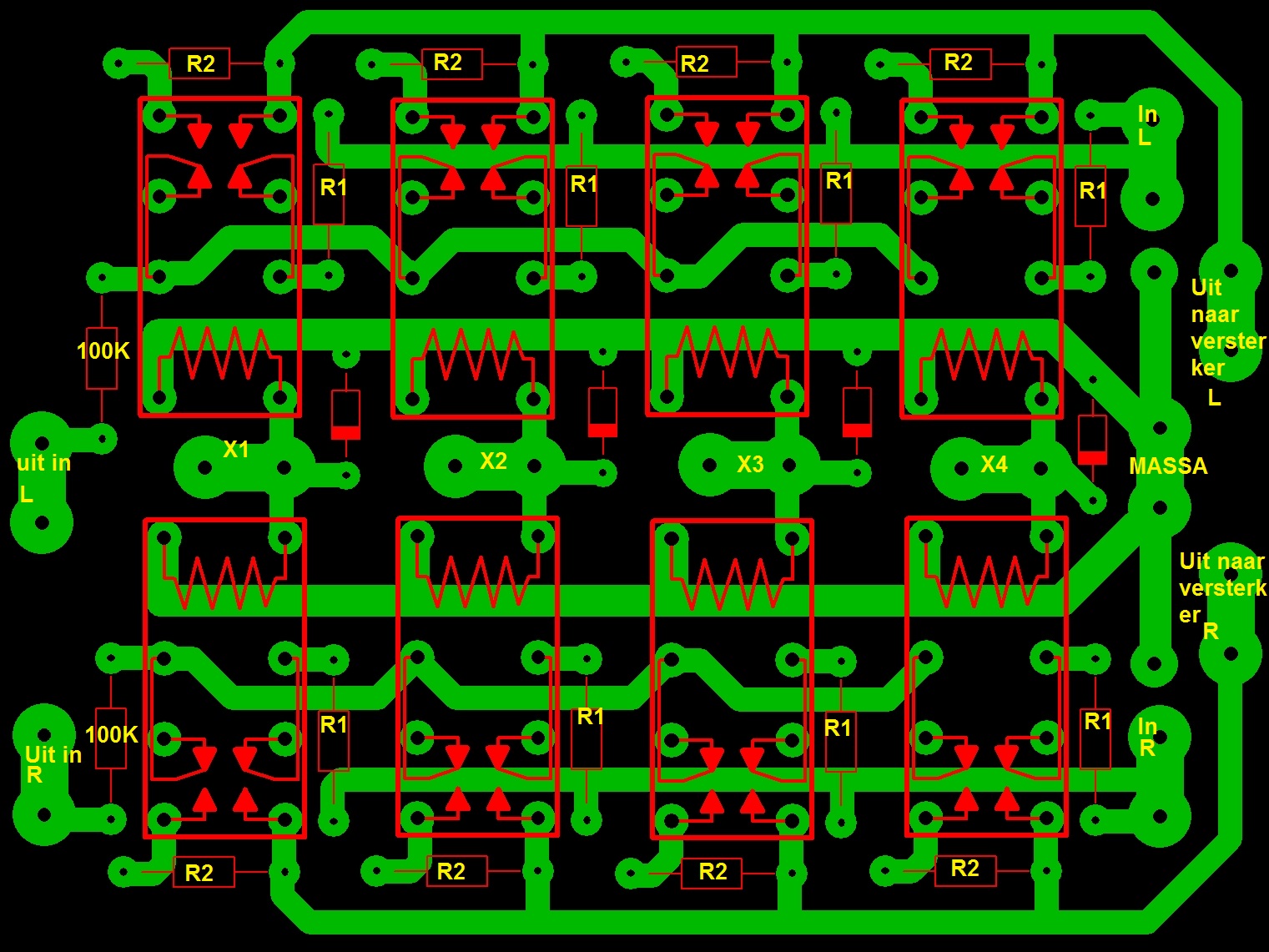

Oke, printje ontworpen.

Op de X1,2,3,4 punten wil ik via een meerstanden schakelaar de relais schakelen m.b.v. 5V DC, die ik van de 6,3V wikkeling van de trafo maak.

[Ah!buis]

Anne

[democles]

Inkoppertje,zat ik op te wachten

Maar kon me geen voorstelling maken hoe je dat doet, met enkel een schakelaar

Met de relais kan ik wel de gehoormatig bepaalde weerstanden toepassen en hier niet

Vooral de eerste weerstand vanaf 100K pot bepaald de mate van buisgeluid (vervorming )

Misschien de eerste bepalen en de andere 3 hier op aanpassen tot in serie 100K

Bedankt Anne.

[OpaBert]

Demo je kan ook nog met een C aan de 100 K de terug koppeling Frequentie afh maken .
Dan worden de hogere frequenties meer tegen gekoppeld afh van de waarde Condensator Kan je eventueel 2-3 nemen en ook schakelbaar

[democles]

Nee ik was niet van plan er een equalizer van te maken

De eerste gedachte was 2 weerstanden er tussen en verder niets.
Er waren toch meer standen die ik ook te pruimen vond,vandaar regelbaar.

Maar Anne heeft me een zetje gegeven op de goede weg
Met relais was weer een goede oefening.

Wacht nog steeds op de ingangs pot,volgens DHL ligt het transport nog ergens tussen hun depot en mijn huis in de greppel,of gejat of iets anders,wachten duurt lang

Zonder die pot kan ik nog geen weerstanden bepalen voor de tegenkoppeling,dan ondertussen maar verder luisteren

[democles]

De 50K pot was binnen,dus omgewisseld met de 100K log die er in zat.

De boel aangesloten en luisteren maar.

Kom voor de eerste stap in de terugkoppeling op een weerstand waarde van iets tussen de 6 en 7K uit.

Dus de weerstanden besteld en een lorlin draaischakelaar 2x6 contacten.
Als weerstanden 1W koolstof gekozen,klinken wel prettig, en een hoop meer als ik nodig heb,kan ik ze nog uitzoeken.

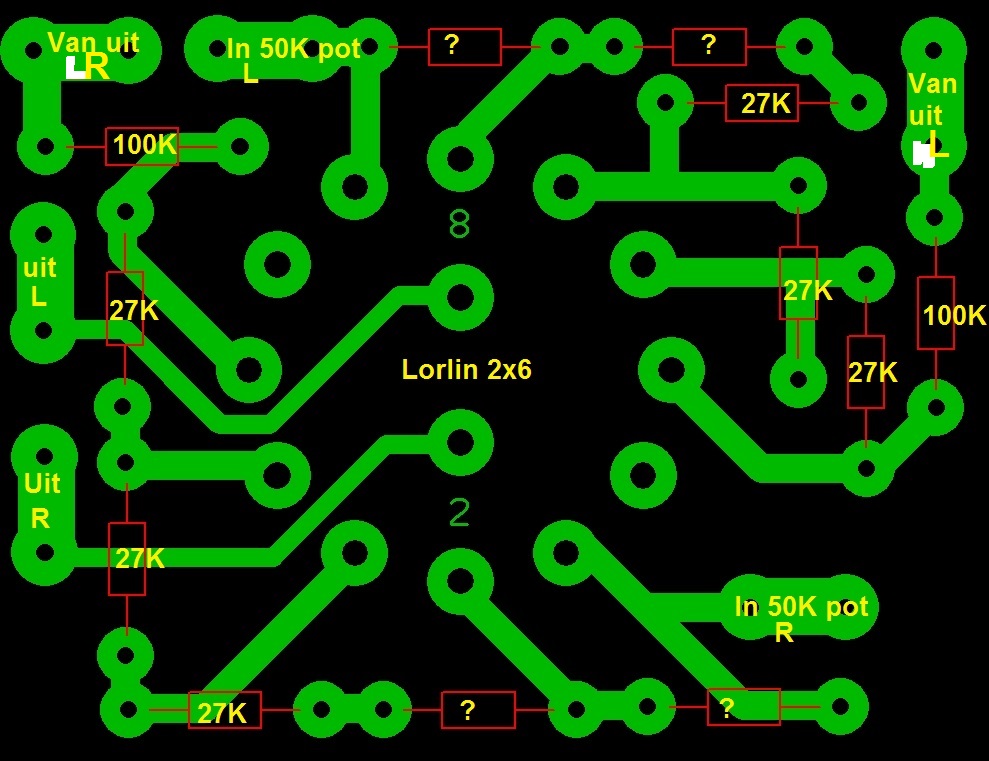

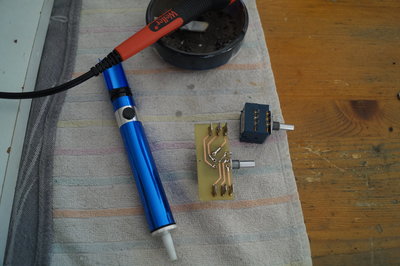

Printje voor de schakelaar bedenken.

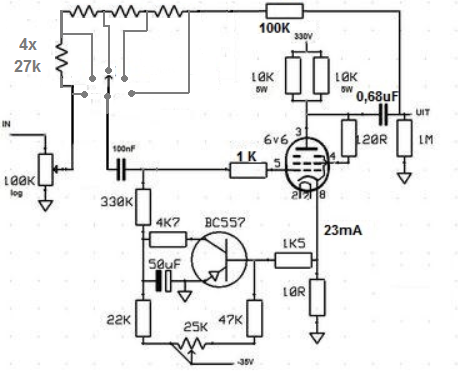

Zoiets dan.

PRINT VOORBEELD ZAT EEN FOUT IN ,IS NU GOED!!

[OpaBert]

Nee ik was niet van plan er een equalizer van te maken

De eerste gedachte was 2 weerstanden er tussen en verder niets.

Was ook zomaar een hint

[democles]

Als ik later op de blokgolf 1 of ander dingetje zie zal ik er aan denken

[democles]

De schakelaar en de weerstanden waren binnen.

Dus dan maar even twee setjes weerstanden uitmeten.

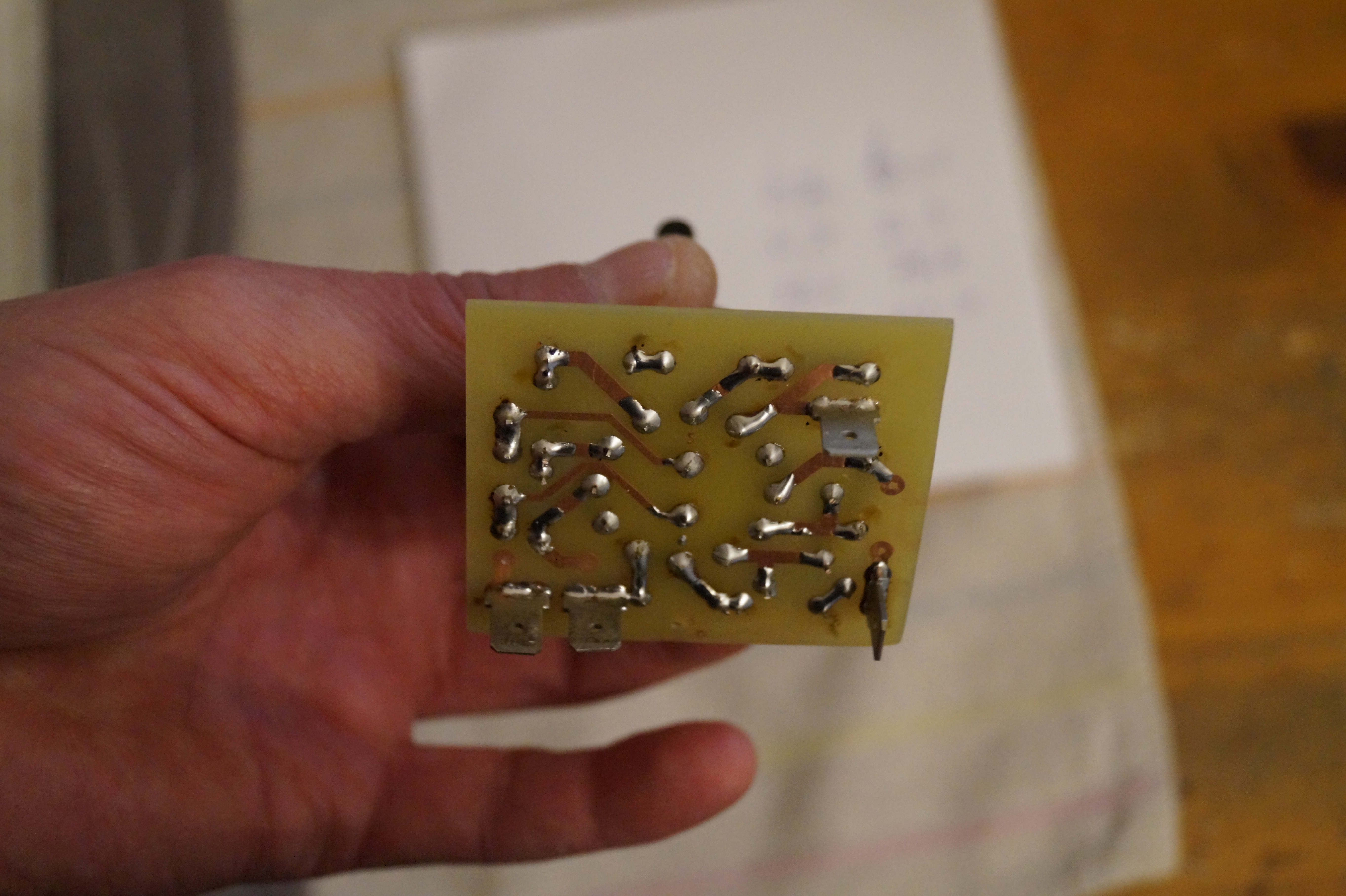

Printje lag al te wachten en de schakelaar paste precies

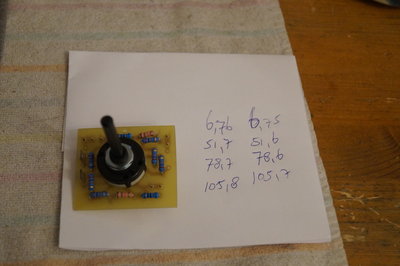

De boel gesoldeerd en na gemeten (wat je ziet zijn de waartdes in K ohm.)

Kom op een verschil tussen beide kanalen van 0,1%

Dat is heel mooi,en dat red je niet met een stereo potmeter.

[OpaBert]

Dat is een mooi resultaat weer Peet

[democles]

Dank,Bert

Ben benieuwd hoe de stappen zich gaan verhouden als er muziek op staat.

[OpaBert]

Dank,Bert

Ben benieuwd hoe de stappen zich gaan verhouden als er muziek op staat.

Ja of een eq

[democles]

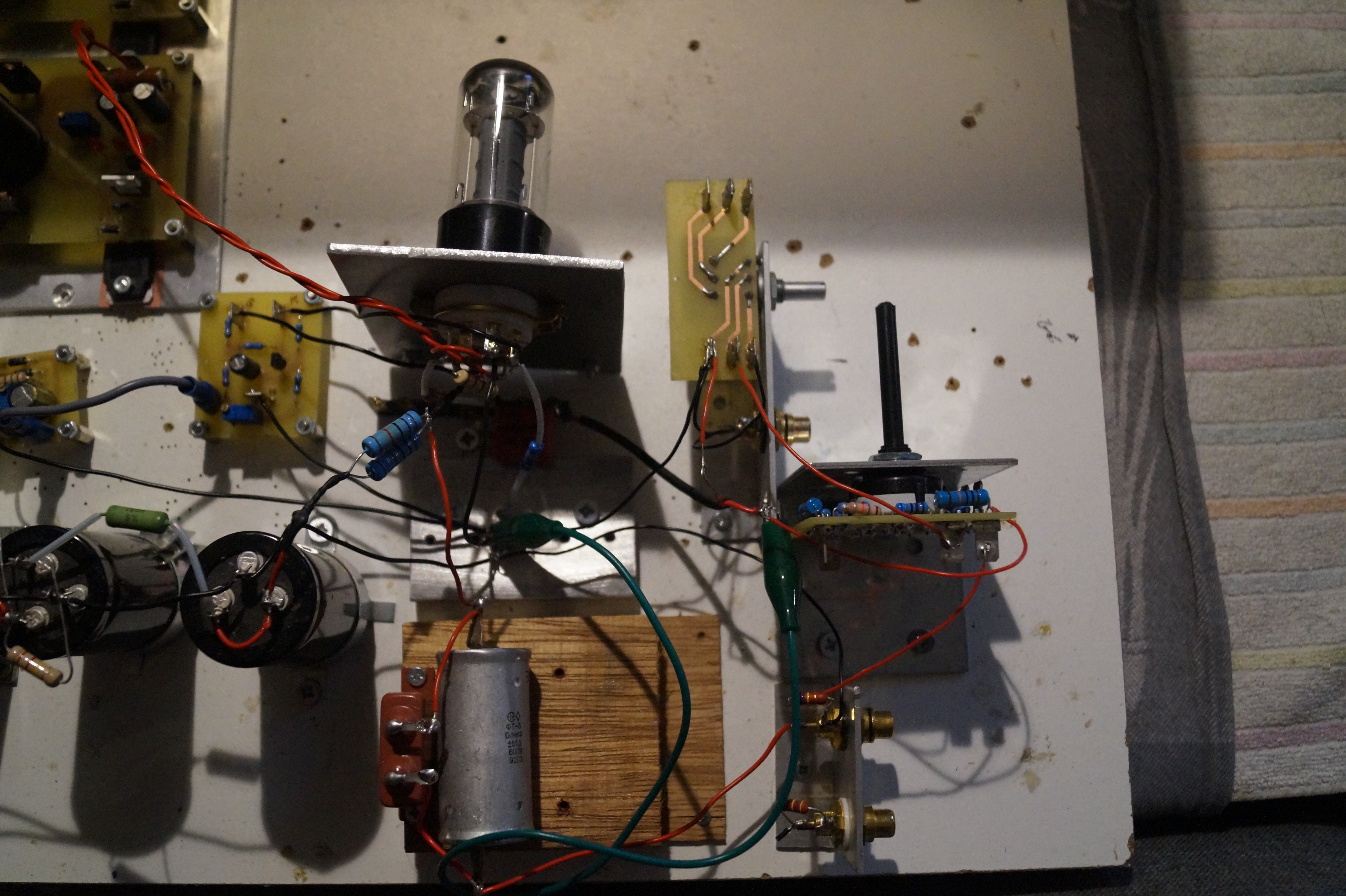

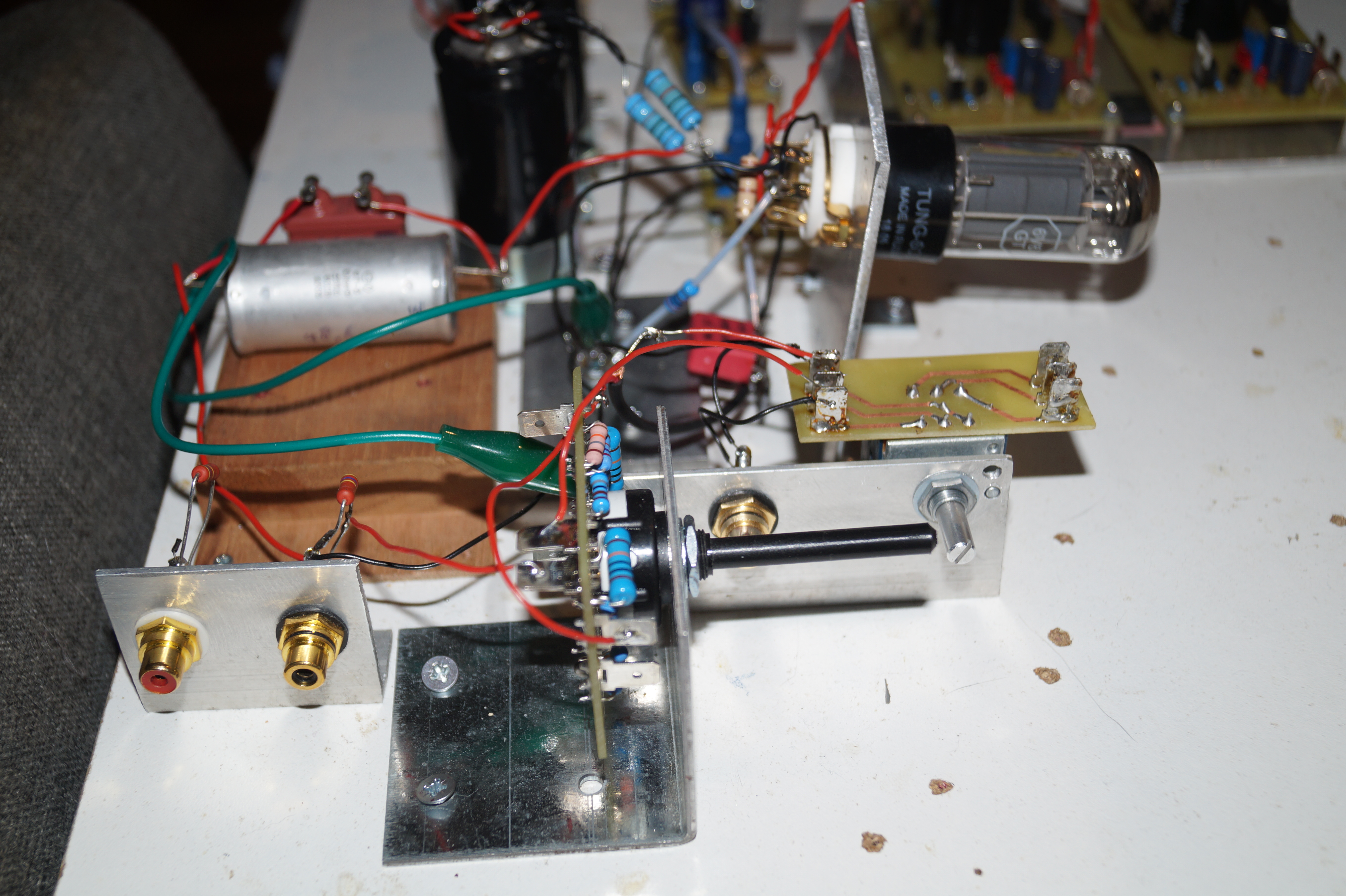

De regelbare terugkoppeling er tussen gesleuteld.

Inpluggen en luisteren maar.

T.o.v. de regelaar met 100K potmeter zijn de stappen met de stappenschakelaar een stuk subtieler, ik denk dat het wel snor zit

Geen equalizer effecten kunnen waarnemen en de mate terugkoppeling kan ik nog steeds variëren tijdens het spelen,zonder ergerlijke plopjes in de muziek te creëren,en nog steeds geen brom of ruis

De volgende stap zou nu een Salas HV shunt voeding er tussen knopen,maar ik weet niet of dit wat zal brengen,het geluid is nu al boven verwachting.

En met de shunt voedingen wordt de uiteindelijke kast er ook niet kleiner op

[Ah!buis]

Och, als je toch aan 't Salassen ben kan er nog wel een schepje op
Anne

[democles]

Ja dat is zo

Maar ondertussen is er weinig over van het oorspronkelijke Salas schema

[OpaBert]

Ziet er gecompliceerd uit

[democles]

Gecompliceerd,nee man............

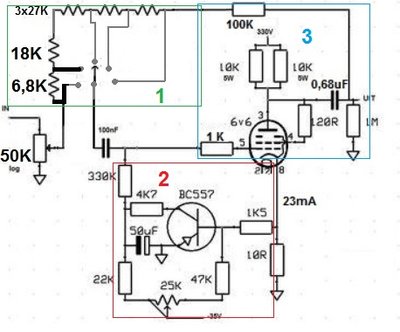

Als je elk gedeelte ziet als een deel van het geheel, valt het wel mee.

Net als bij een eindversterker het geheel opdelen in delen(voorbuis,fasedraaier,eindtrap,bias automaat etc.)

Is hier niet anders (versterkertrap,terugkoppeling,Fixed bias en voedingen)

Zolang je elk onderdeel apart maakt en goed in de gaten houd waar de aansluitingen zitten voor andere onderdelen van de schakeling kan de schakeling nog zo groot zijn en bewaar je het overzicht.

Kijk je in 1 oogopslag naar het geheel,ja dan wordt het vrij snel gecompliceerd

[OpaBert]

Gecompliceerd,nee man............

Als je elk gedeelte ziet als een deel van het geheel, valt het wel mee.

Net als bij een eindversterker het geheel opdelen in delen(voorbuis,fasedraaier,eindtrap,bias automaat etc.)

Is hier niet anders (versterkertrap,terugkoppeling,Fixed bias en voedingen)

Zolang je elk onderdeel apart maakt en goed in de gaten houd waar de aansluitingen zitten voor andere onderdelen van de schakeling kan de schakeling nog zo groot zijn en bewaar je het overzicht.

Kijk je in 1 oogopslag naar het geheel,ja dan wordt het vrij snel gecompliceerd

Zo is het

[democles]

Zo, maar even verder met de 6V6.

Wat heb ik nodig?

Een kast

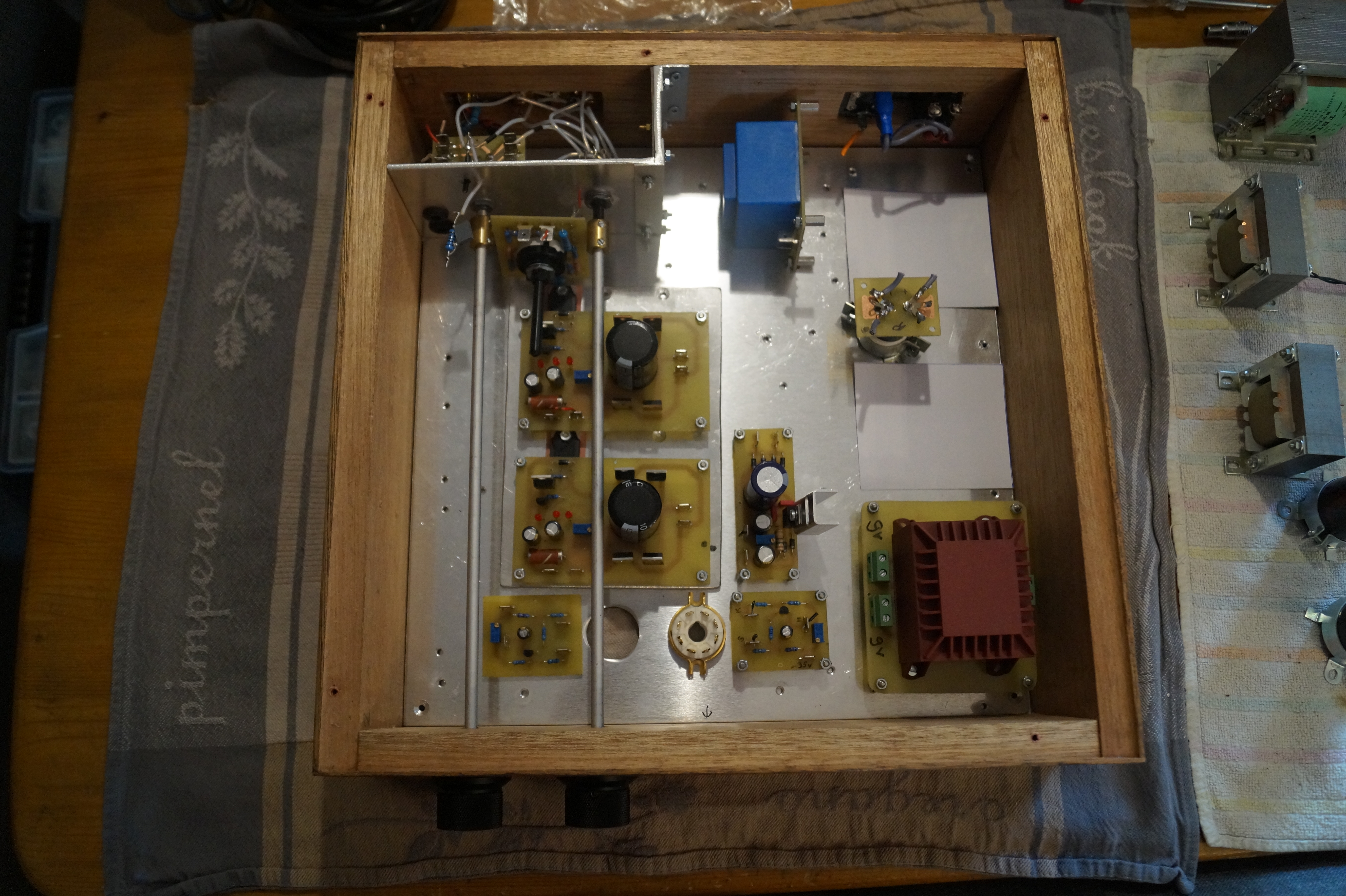

We hebben nog wat liggen wat niet aan mijn verwachtingen voldeed,het was stil,geen brom of andere bijgeluiden,maar miste wat in het geluidsbeeld.

Verschillende dingen veranderd,met geen goed resultaat.

Dan wordt het tijd de knoop door te hakken en de boel te ontmantelen voor hergebruik................

Wat gaat het worden?

Probeer deze keer een dubbel mono te bouwen,dus alle voedingen gescheiden

Dan maar wat passen en meten...........

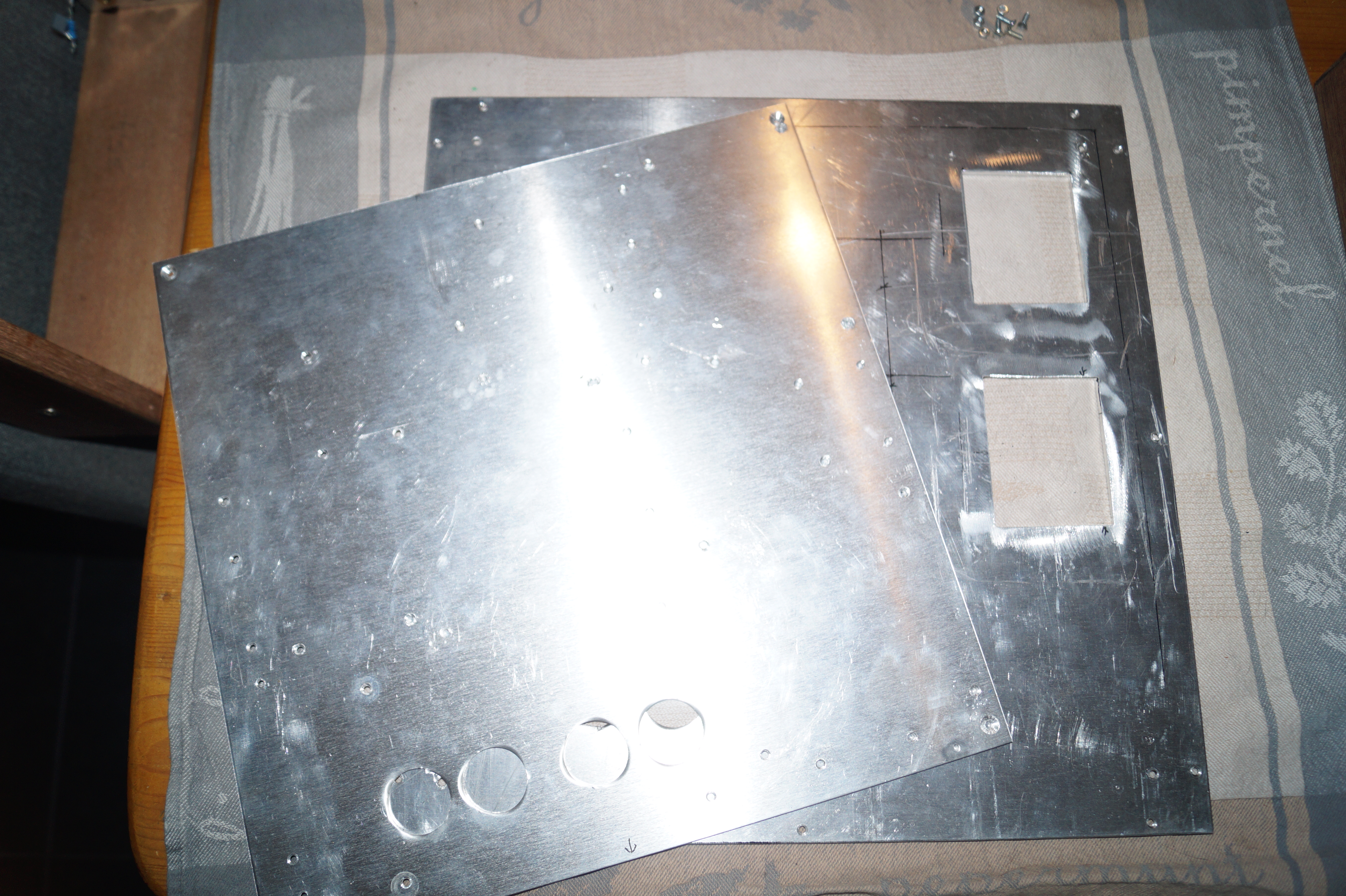

Natuurlijk wordt het subframe (dubbele bovenplaat) weer hergebruikt en heb ik in de bovenplaat al vast twee openingen gemaakt voor twee trafo,s
Een voor links en een voor de rechter kant.

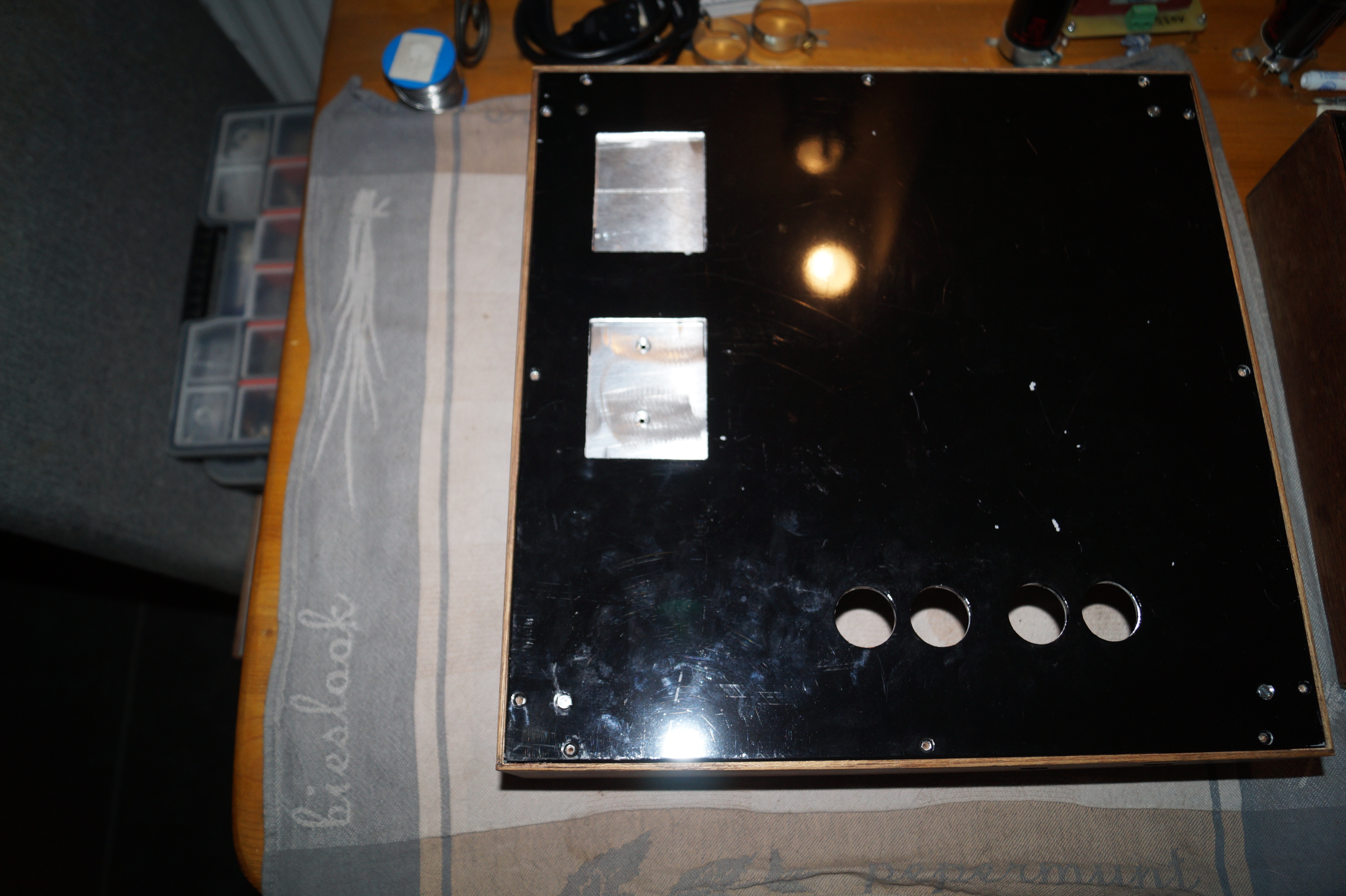

Next, de gaten voor de elco,s
