Pass Pearl II Phono versterker met Salas shunts

[Kappa7]

Vrijdag werd er een pakketje van Mouser afgegeven, een paar dagen eerder als verwacht maar was zeer welkom.
Hier in zaten de onderdelen om de shunts op te bouwen.
Daar heb ik me maar gelijk even mee bezig gehouden.

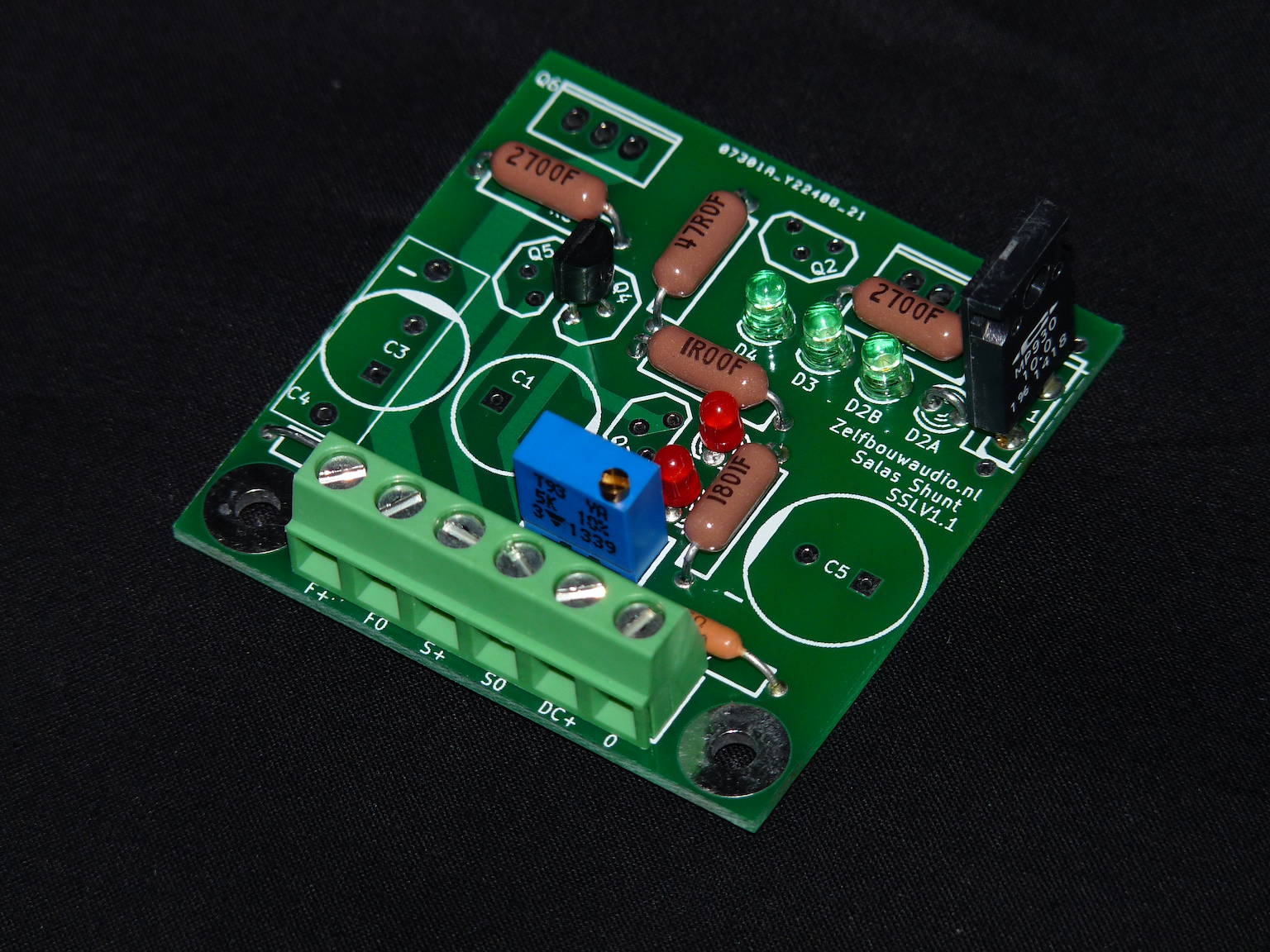

Het grootste deel zit in elkaar al ben ik nog wel in afwachting van de 2SK117.
Ik heb de elco's dus nog maar even niet geplaatst om dat het dan wat lastiger wordt om de2SK117's te monteren.

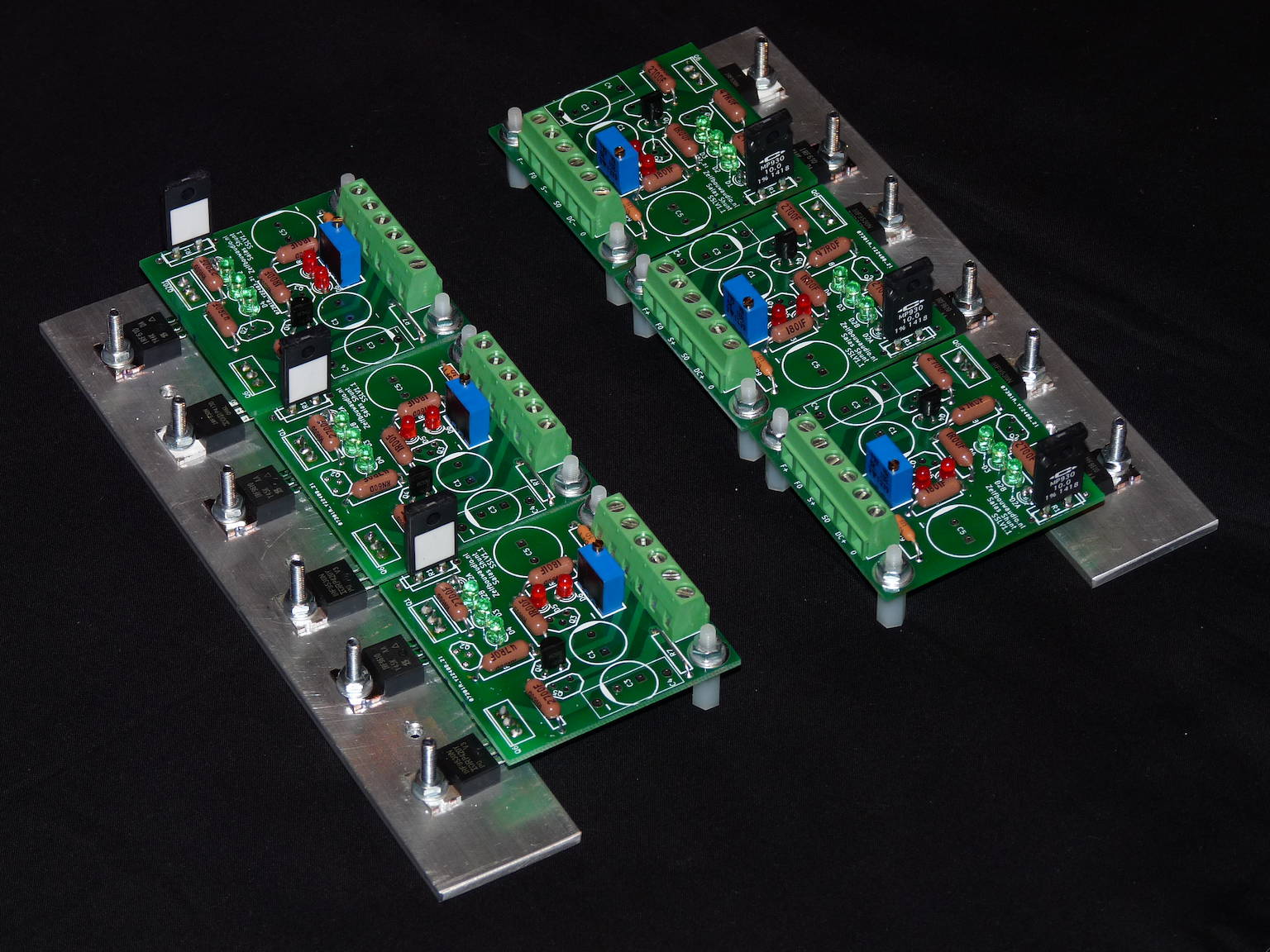

Alles is op de koelrail geplaatst die weer op de bodem van de kast komt zo dat deze zijn warmte goed moet kwijt kunnen.

De foto's zeggen denk ik genoeg.

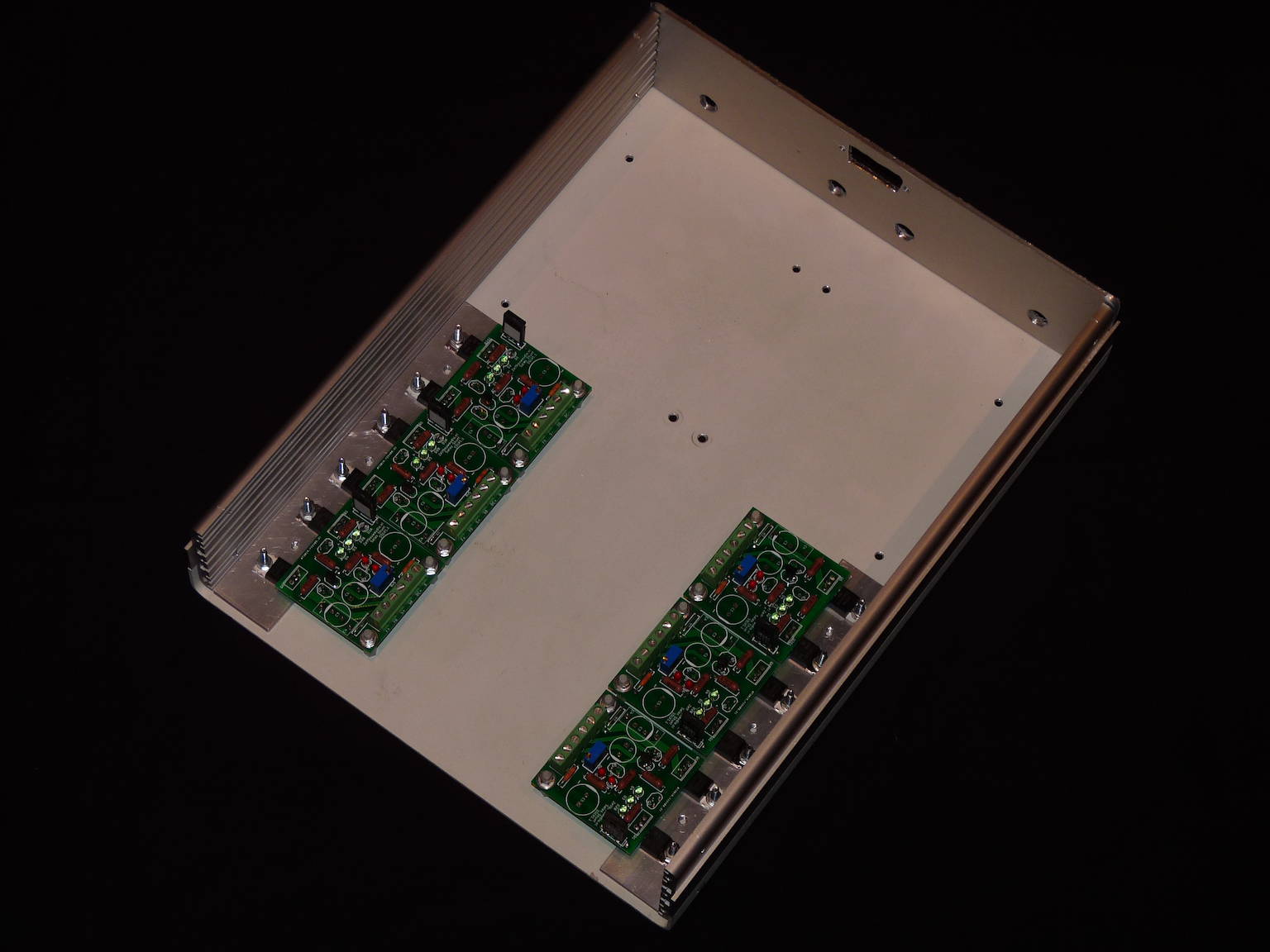

En even vast in het huisje proberen.
Deze is nog niet gespoten maar geeft wel een idee van wat de bedoeling is.

Ik heb nu nog spullen liggen om de gain schakelbaar te maken met een extra 10 dB die nodig is om de Pearl2 ook geschikt te maken voor MC elementen ook komt er nog een schakelaar op de achterzijde waar mee de afsluit weerstand mee kan worden aangepast.
Daar komen de waardes in van 100, 220, 470, 1000, 2000 en 47000ohm in.
Hier mee zal de Pearl2 met de meest voor komende elementen moeten kunnen werken.

Groetjes George

[dre]

Dat ziet er goed uit!

Ik zie dat je wel erg grote stappen neemt in de afsluitweerstanden.
Om echt de juiste balans te vinden zou ik toch wat kleinere stapjes toepassen afhankelijk van het gebruikte element.

[sevenup]

Dat ziet er goed uit!

Ik zie dat je wel erg grote stappen neemt in de afsluitweerstanden.
Om echt de juiste balans te vinden zou ik toch wat kleinere stapjes toepassen afhankelijk van het gebruikte element.

Met meerdere parallel kun je ook tussenliggende waardes realiseren toch?

Ziet er verder erg mooi uit

[dre]

Inderdaad,alleen vind ik een stap van 100 naar 220 ohm nogal groot bijvoorbeeld.

[Kappa7]

Daar zou ik nog wel wat mee kunnen spelen.
Parallel schakelen gaat overigens niet helemaal lukken om dat ik via een draaischakelaar de waarde kies die parallel aan de 47K komt te staan. De combinatie geeft dan de waarde die ik eerder heb aan gegeven.
Dit is gewoon een stuk hardwired direct op de achterzijde van de kast naast de ingang.
Daar heb ik een 6 posities draai schakelaar en kan ik elke waarde op plaatsen die ik wil.
Zo zou ik de 2000 kunnen laten vallen en tussen de 100 en de 220 nog een waarde kunnen toe voegen.
Ik denk dan aan 150 ohm of zo iets.
De waardes die ik gebruikt heb, heb ik over genomen van de Austin Trew AT8000
Verder heb ik nog geen low output MC maar wil de Pass daar wel vast op voorbereiden.
Heb dus nog geen idee wat mooie waardes zijn om te gebruiken.

Verder bedankt allemaal voor de comimenten.
Ik ben er zelf ook erg content mee zo als het er nu uit ziet.
Hoop wel dat de 2SK117 snel binnen komen volgens de track en trace zouden ze al in Nederland zijn, kan niet lang meer duren dus.
Verder nog een order plaatsen bij Amplimo voor de 3 ringkern trafo's die ik wil gaan gebruiken en dan kan ik ook aan de voeding beginnen.
Verder nog een klik aan en klik uit er in klussen en denk daar voor een module van Barry te gaan gebruiken.
Dit moet ik nog verder uit werken.

Groetjes George.

[dre]

[Kappa7]

Ook mooi waar vind je die?

[Ah!buis]

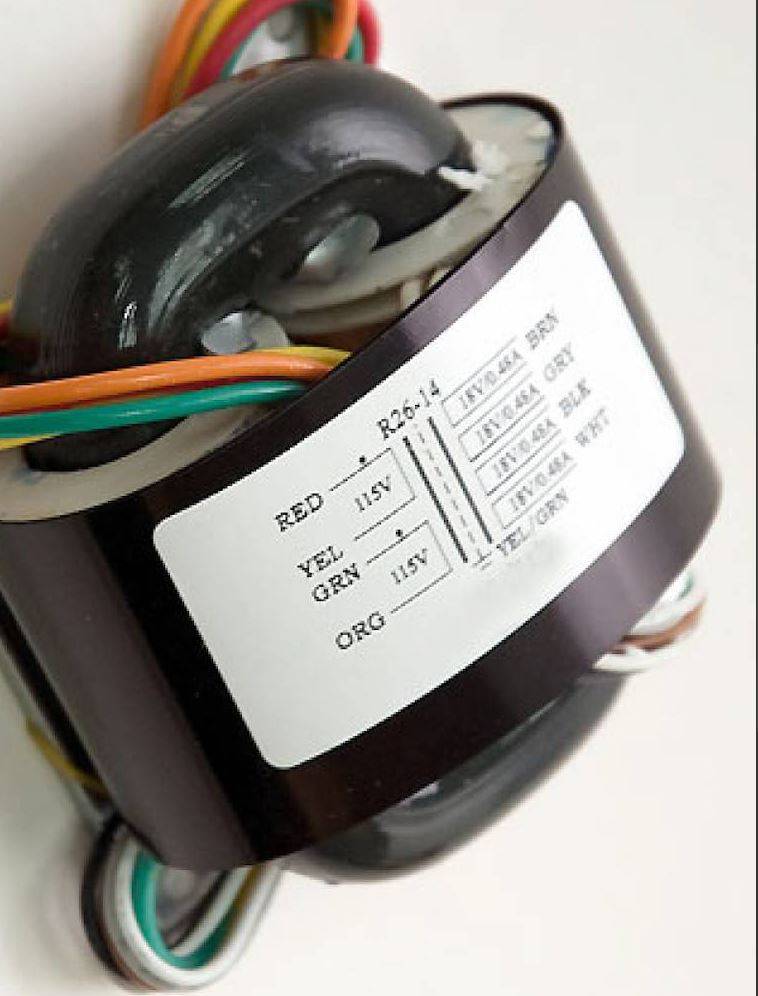

Met het begin en eind van een wikkeling dezelfde kleur te geven wordt 't wel puzzelen als je iets in serie of parallel wil zetten .
Anne

[Kappa7]

Met het begin en eind van een wikkeling dezelfde kleur te geven wordt 't wel puzzelen als je iets in serie of parallel wil zetten .
Anne

??? Kijk nog eens goed naar de foto Anne

[Ah!buis]

Met het begin en eind van een wikkeling dezelfde kleur te geven wordt 't wel puzzelen als je iets in serie of parallel wil zetten .
Anne

??? Kijk nog eens goed naar de foto Anne

Primair wel ja, maar de 4 anderen dan
Anne

[Kappa7]

Met het begin en eind van een wikkeling dezelfde kleur te geven wordt 't wel puzzelen als je iets in serie of parallel wil zetten .
Anne

??? Kijk nog eens goed naar de foto Anne

Primair wel ja, maar de 4 anderen dan
Anne

Bruin, grijs zwart en wit.?

[Ah!buis]

Bruin, grijs zwart en wit.?

Juist ja, je wil bruin en grijs in serie zetten, welke bruine aan welke grijze
Anne

[hannesie]

Het is inderdaad niet erg makkelijk om te zien, even wat dichterbij gehaald.

[ray5150]

Ook mooi waar vind je die?

http://www.ebay.com/sch/i.html?_from=R4 ... r&_sacat=0

[Barry2001]

Komt de trafo in dezelfde kast George?

[Ah!buis]

Het is inderdaad niet erg makkelijk om te zien, even wat dichterbij gehaald.

Ook van dichtbij gaat 't om de wazige kant.Zou zeggen 4x18V en zelfde kleur voor begin/einde wikkeling. .
Anne

[Kappa7]

Komt de trafo in dezelfde kast George?

Nee er komt een tweede kast waar de voeding in komt.

[dre]

Ook mooi waar vind je die?

http://www.selectronic.fr/c/electricite ... assis.html

[Kappa7]

Ook mooi waar vind je die?

http://www.selectronic.fr/c/electricite ... assis.html

Prijs valt me mee maar ligt toch al weer een stuk hoger dan die van Amplimo.
Daar ben ik voor €25,- klaar per trafo hier zit ik op €41,- wat wel weer aardig boven het budget zit.
Moet ik nog even goed over na denken.
Op EBay niets passends tegen gekomen
Ik heb nodig 2x 22 of 24V op een 50 tot 80VA kern.
Dus als iemand nog iets weet dan hoor ik dat graag.

[Ah!buis]

Ik heb nodig 2x 22 of 24V op een 50 tot 80VA kern.
Dus als iemand nog iets weet dan hoor ik dat graag.

Iets uit Polen ? Hier twee soorten, zullen ook nog wel op andere plaatsen te vinden zijn.
http://elektronika-sklep.pl/sklep/p6104,tst-60-012.html
http://elektronika-sklep.pl/sklep/p8378 ... 0-007.html
Anne

[Kappa7]

Ik heb nodig 2x 22 of 24V op een 50 tot 80VA kern.
Dus als iemand nog iets weet dan hoor ik dat graag.

Iets uit Polen ? Hier twee soorten, zullen ook nog wel op andere plaatsen te vinden zijn.
http://elektronika-sklep.pl/sklep/p6104,tst-60-012.html
http://elektronika-sklep.pl/sklep/p8378 ... 0-007.html
Anne

Dat scheelt €10,- per trafo, is best de moeite.
Al zijn het niet de R-core trafo's waar ik naar aan het zoeken was.
Dit is in iedergeval een goede tip.

[j_man]

Dat gaat een heel mooie Pearl worden; stuk uitgebreider dan de mijne. Ik gebruik een enkele ringkerntrafo van Block, 2x24V 50VA. Te krijgen bij Conrad voor zo'n 30 euro. Bestelnummer 710591 - 89.

[Ah!buis]

Nog wa gevonden met een R-kern.In Frankrijk Lille (Rijsel) en prijs zonder taks .
http://www.selectronic-pro.fr/transform ... trier.html
Anne

[sander1238]

Wat is het verschil tussen een r core trafo en een gewone ringkern? En ga je dat horen

[Kappa7]

Bij een ring kern of Ei zitten de windingen op de zelfde spoel en is de overdracht van het signaal beter (lees breedbandiger).
Bij een R-core zitten de windingen op een eigen spoel waardoor er in het hoog een minder goede koppeling is.
Hier door heb je dus een soort filter dat goed is in het door laten van de 50Hz maar hoger minder. hier door hou je meer HF vervuiling uit het net tegen.

De link van Anne is al weer een stuk interessanter met wat ik zelf gevonden had.
Deze prijs is al meer in de richting van de amplimo's al twijfel ik nog wel wat ik zal doen.
De Shunts zijn al erg stil en de Pearl2 is ook al niet erg kritisch voor zijn voeding.
Ik vraag me dus af of de R-cores nog verbetering gaan geven.
In dat geval is die pool zo gek nog niet.

We twijfelen dus nog even verder.
