Preamp Voyager

[Barry2001]

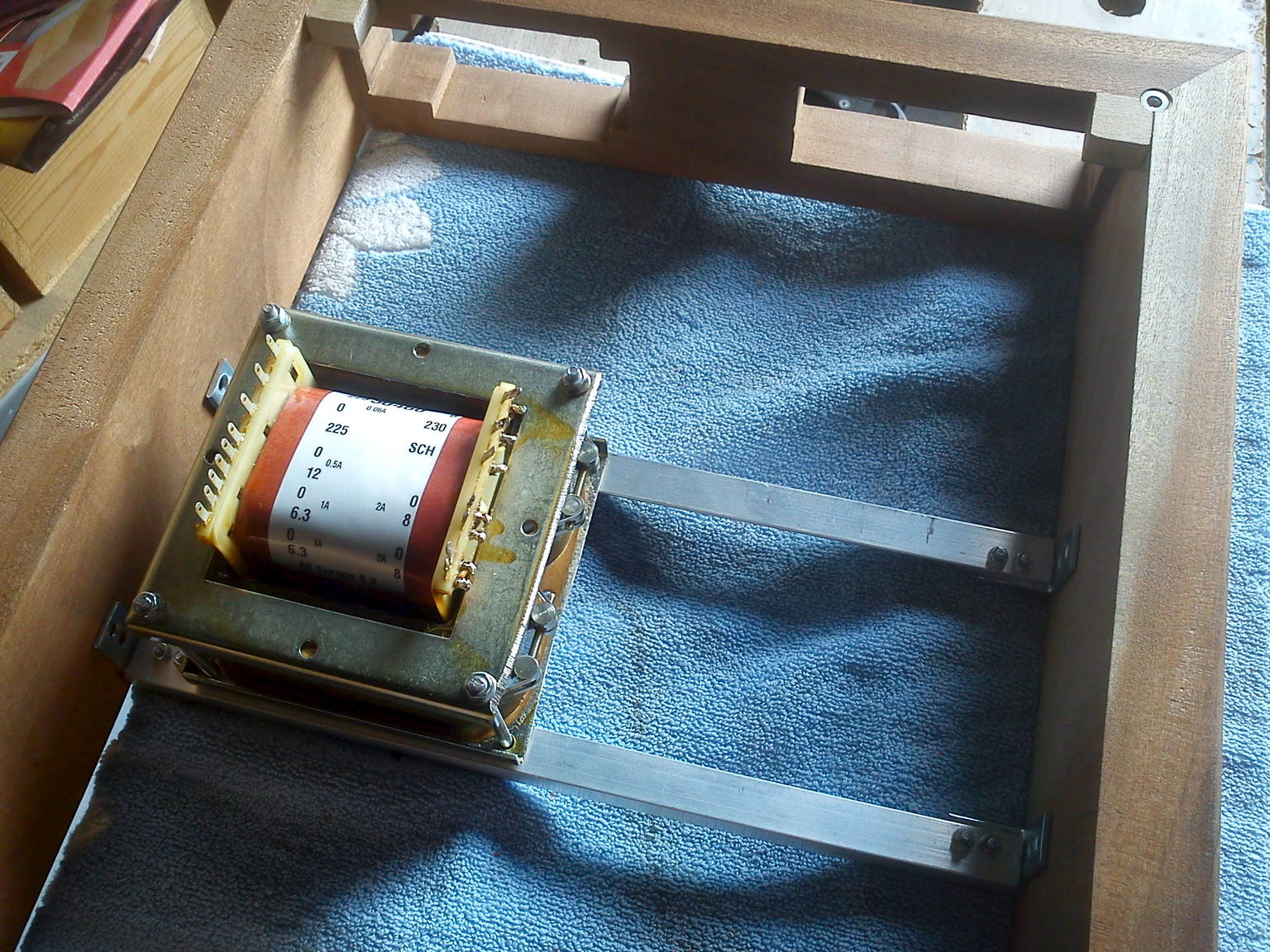

Mechano flashbacks Dit is het idee hoe de hardware in de kast komt te zitten, met de trafo op rubbertjes en de zijflapjes eraf gezaagd. Qua positie is de print met ingangsselectie en potmeter natuurlijk belangrijk omdat de as van de potmeter goed uit moet komen bij de positie aan de voorkant, die komt nu eerst aan de beurt, met op dezelfde rail de klikaan-klikuit print.

[Barry2001]

Vraag: heeft iemand een adresje voor een mooi schakelende stappenschakelaar? Die el cheapo die ik in de ontwerpfase heb gebruikt voelt ook als el cheapo..

Ik zoek 4 standen, 2 decks, 6mm as. Ik schakel alleen spanningen, hoeft niet 'audiofiel' te zijn.

[TubeHead]

Heeft farnell niks mooi ? Neem aan dat je via je bedrijf dat wel kunt bestellen ?

[Barry2001]

Jawel, maar die hebben niks geschikts helaas.

[koifarm]

Ik heb/gebruik onderstaande.

http://www.conrad.nl/ce/nl/product/7097 ... archDetail

[Barry2001]

Die heb ik dus nu, en daar zoek ik een vervanger voor.

[audiomanics]

Deze ouderwetsche open draaischakelaars geven over het algemeen een stevige klik.. bovendien ook nog eens goed schoon te maken:
http://www.ebay.com/itm/Channel-Band-Ro ... 35c391d848
Kees

[Barry2001]

Dit type heb ik eerder gebruikt, die zit in m'n huidige voorversterker, komt uit zo'n decadenbank waar je een weerstandwaarde mee in kunt stellen. Voordeel is dat je erbij kunt, zit vaak een clip op zodat je het schakelmoment kunt instellen. Eenvoudig en goed. Alleen kan ik niet zien in dit type of het 2 losse moedercontacten zijn, dat moet wel. Aan de andere kant kost íe ook niks, kan het gewoon proberen.

[nl3prc]

Volgens mij geeft de TWO POLE al aan dat je twee contacten hebt

[Barry2001]

Denk dat je gelijk hebt. Heb 'm besteld, we gaan het zien.

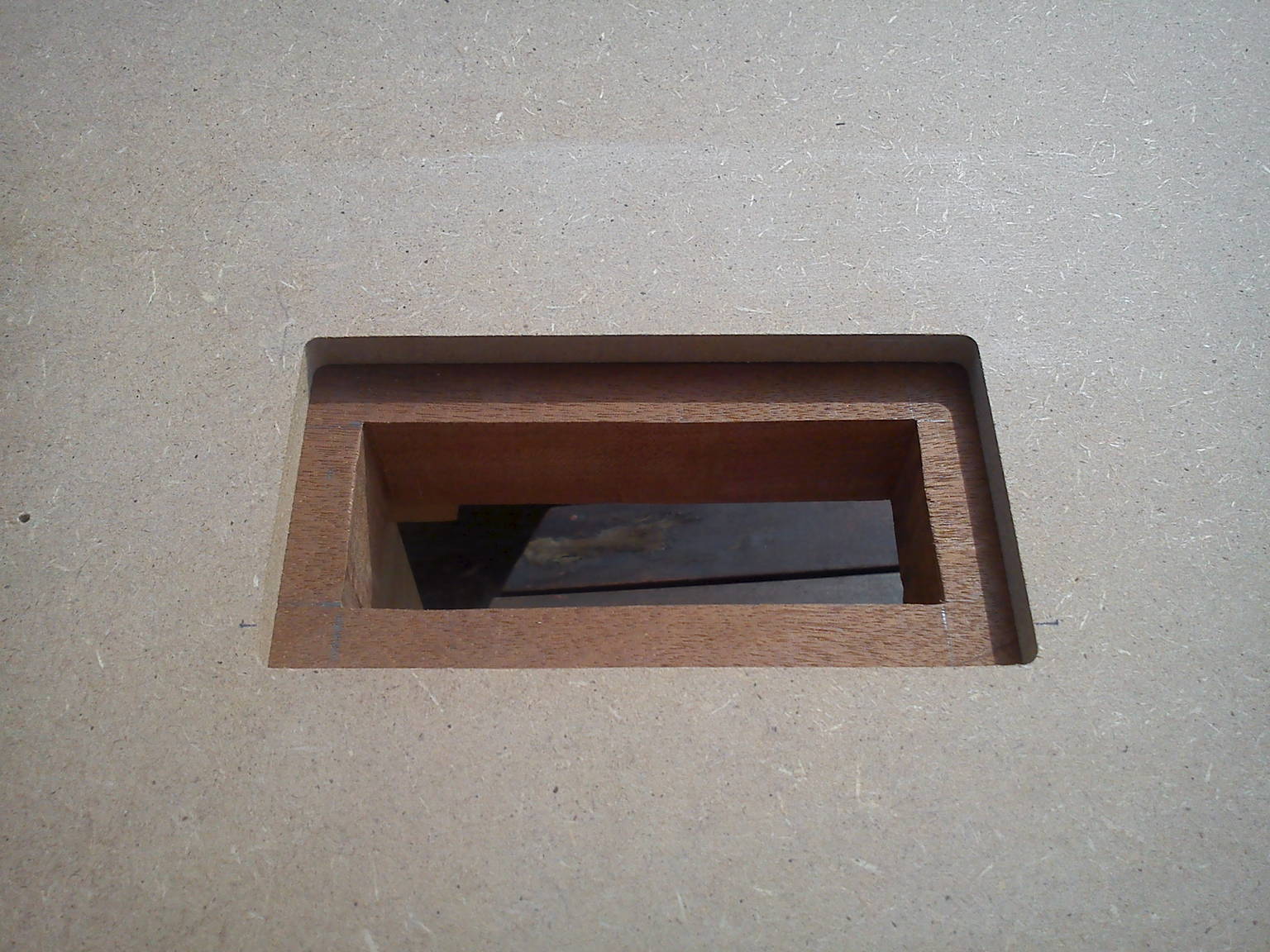

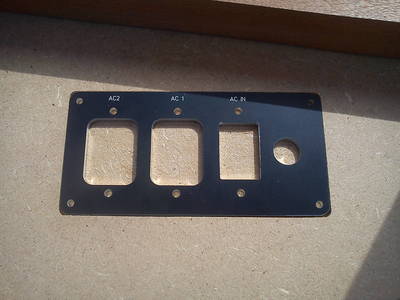

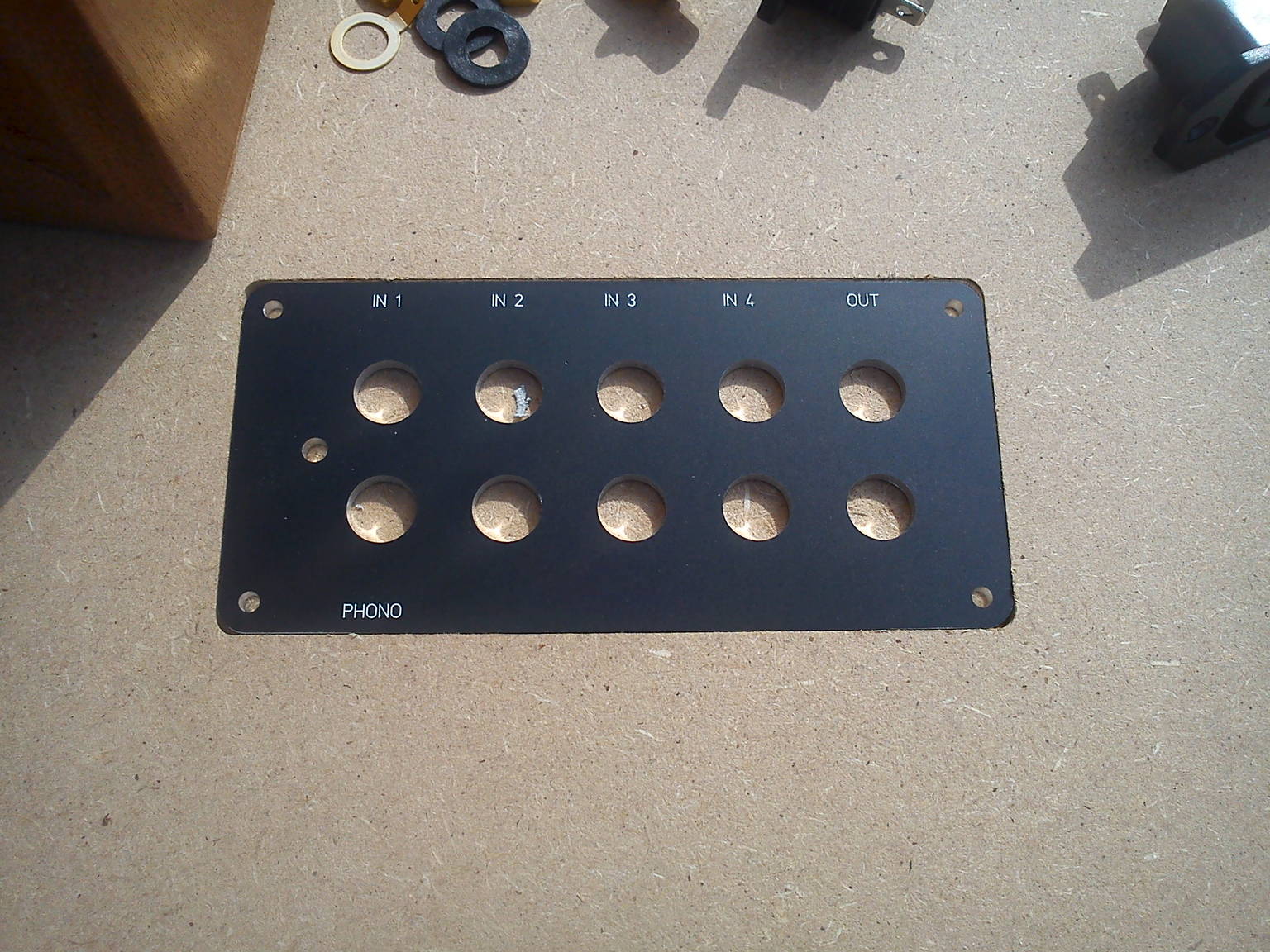

Mal gemaakt voor de achterpaneeltjes, en op een stukje mdf een proef gedaan. Misschien de hoekjes een tikkie ruim, maar het lijkt te passen.

Om mijn buren (die ook in de zon zaten vanmiddag) een plezier te doen de kast zelf nog niet gedaan, wordt vervolgd.

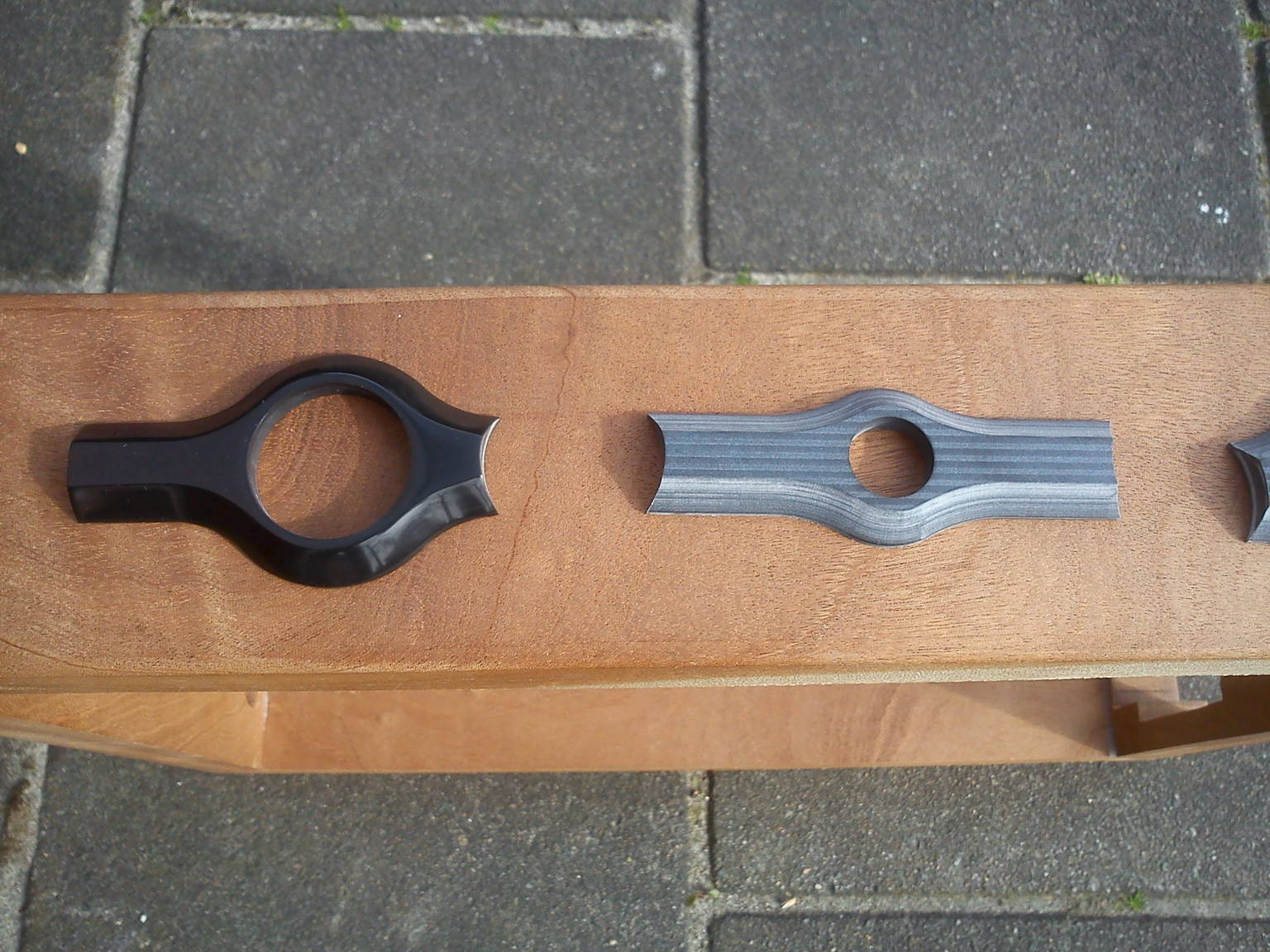

Wel een van de corian frontpaneeltjes gepolijst. Eerst nat met korrel 1500 geschuurd tot de ergste freesstrepen eraf waren, daarna met Brasso koperpoets gepolijst. Met rechts zoals íe ruw bij Kees vandaan komt.

[Barry2001]

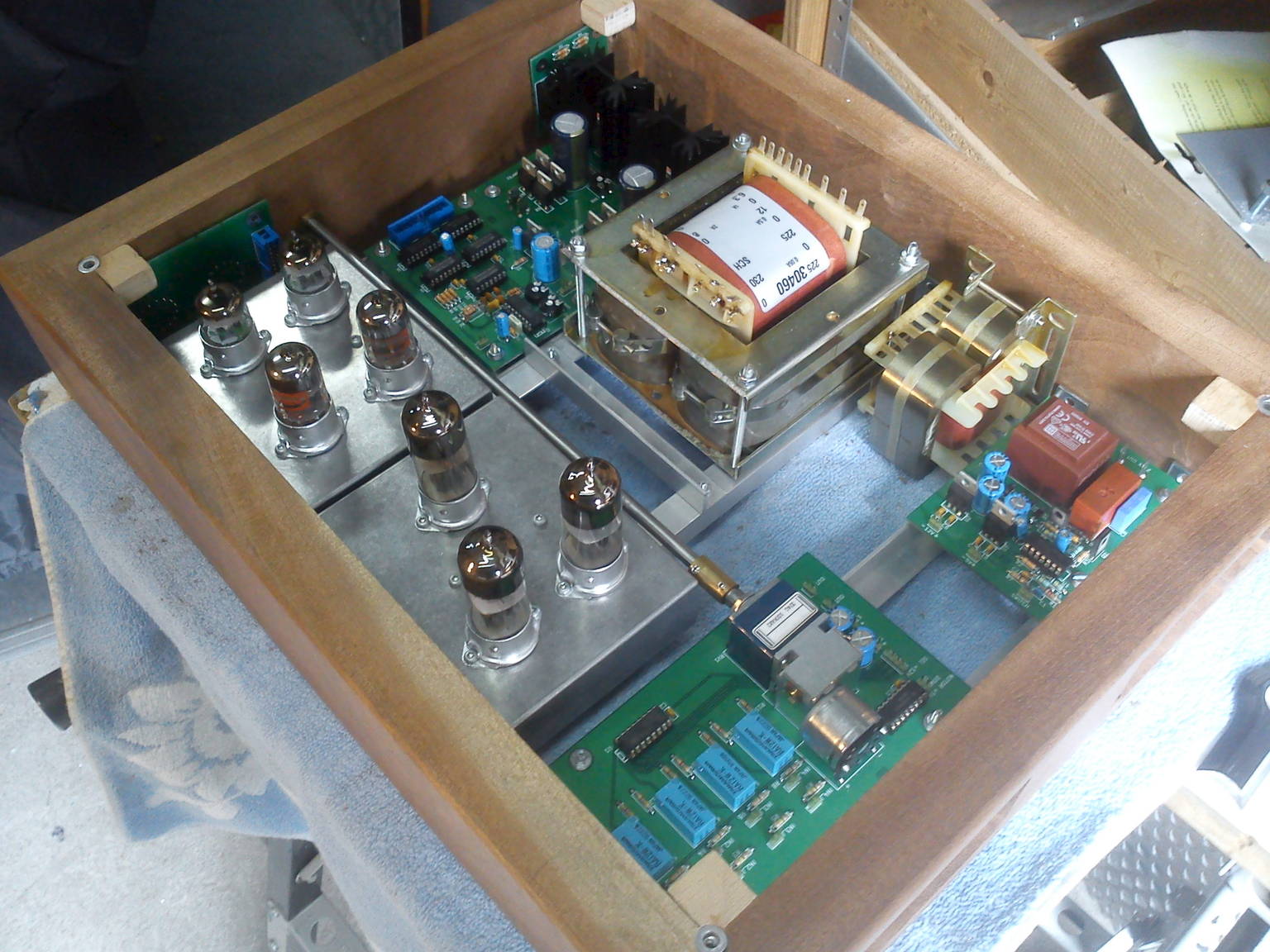

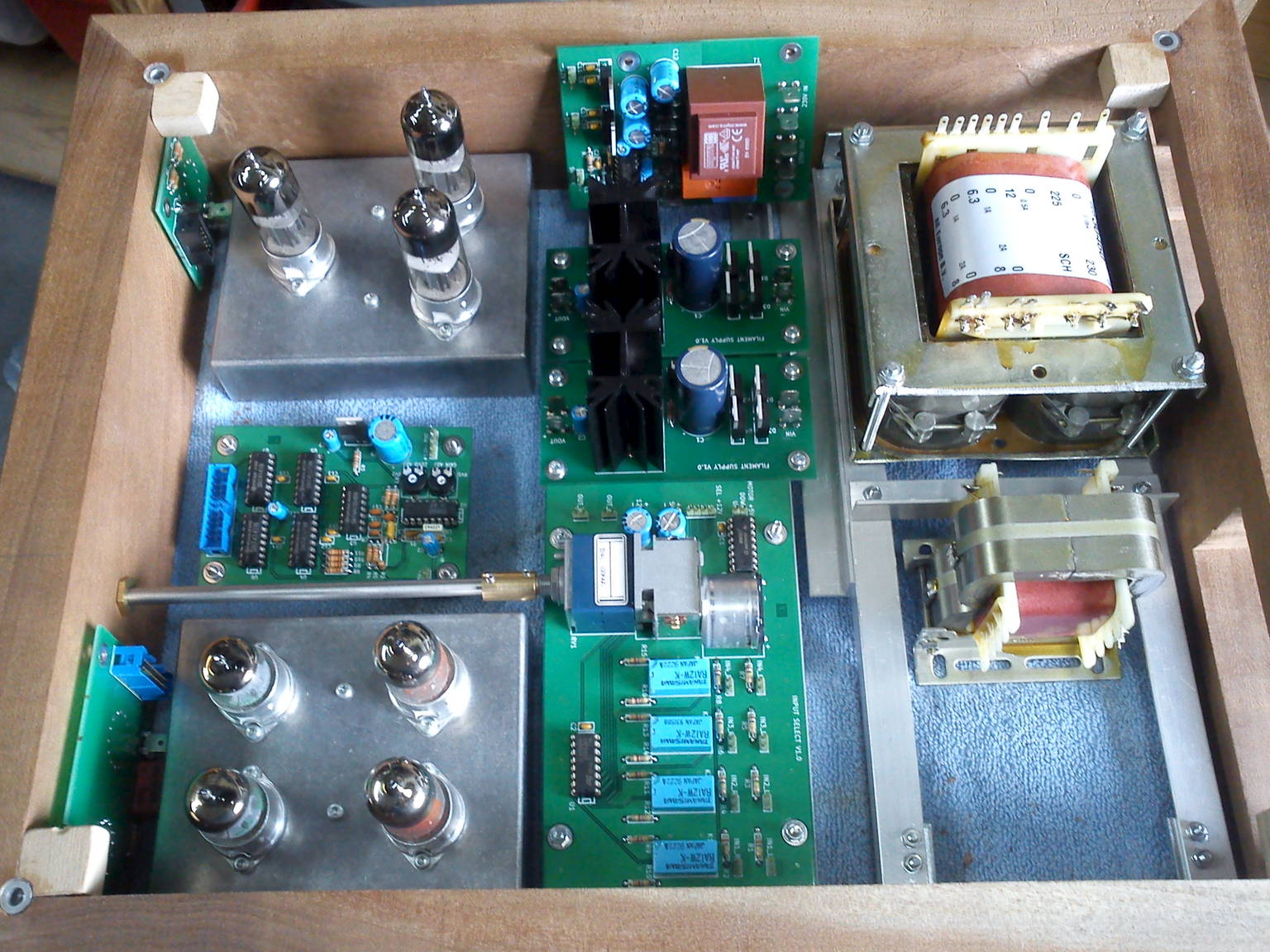

En begonnen met het inbouwen van de units in de kast. Alles komt op rails en wordt in/aan het houten frame gebouwd. Je ziet straks op de bovenplaat geen schroeven, en als de (geperforeerde) onderplaat is verwijderd kun je overal nog goed bij.

Achterin zit de klik-aan-klik-uit schakeling, met daarnaast de ingangsselectie met motorsturing voor de volume potmeter. Daarvoor de beide voorversterkerkers, en de nixie printen tegen het front aan. In de hoek de beide gloeistroomregelingen, met daarvoor de nixie besturingsprint. Zit allemaal nog niet vast en de boxjes met de voorversterkers gaan nog wat de hoogte in, maar voor het idee.

Het is allemaal wat passen en meten, maar het lijkt te passen zo.

[AatV]

Zie dat je de gevoelige schakelingen in metalen kastjes heb 'ingepakt'. Zou toch de trafo zover mogelijk van de schakelingen hebben geplaatst, dus bijvoorbeeld in de rechter bovenhoek.
Voor de rest, mooi om te zien!

groet,
Aat

N.B.
Vind jouw handdoekje toch een stuk schoner dan die van Ray.

[Barry2001]

De positie van de trafo is inderdaad een punt van zorg. Het is kiezen uit kwaden, als ik 'm achterin plaats zit íe direkt naast de ingangsselectie, ook weer geen ideale plek. Lastig, misschien maar gewoon proberen en als het problemen oplevert toch maar de layout wijzigen.

En wat betreft die handdoek, als het doel is schoon worden blijven na het douchen kan ik het gebruik ervan afraden.

[metabaron]

Ziet er netjes uit ,tevens erg vol. Ben erg benieuwd naar de volgende post.....

Dennis

[Kappa7]

De trafo voorin plaatsen lijkt mij beter en de phono dude direct achter de ingang plaatsen.
Dan staat deze het verst van de trafo af.
De Phono is immers het gevoeligst voor storing.
Plaats je dan de beide versterker modules naast elkaar dan kan je voor alles voor de besturing en de voeding plaatsen.

[Barry2001]

Die opmerking van George is eigenlijk niet zo'n gek idee. Als de PhonoDude dan direkt achter de ingang zit zoals je voorstelt, heeft dat als bijkomend voordeel dat de lijntjes van het paneel achter waar de platenspeler binnenkomt naar de PD kort is, en ook de uitgang van de PD kort naar de ingang van de ingangsselectie kan.

Als de trafo naar voren gaat kan de 230V langs de zijkant, weg van de rest, en zit deze zo ver mogelijk bij de PD vandaan. De klik-aan-klik-uit zou ik dan wel achterin kunnen laten zitten, ook om de draden naar de beide eindblokken kort te houden, want die schakel ik daar natuurlijk ook. En dan inderdaad voor de kaku de voorversterker.

Gelijkrichterbuis (niet op de foto) kan dan bij de trafo, met smoorspoel en capaciteit, en dan besturing en gloeistroomregeling tegen de smoorspoel aan.

George jongen, gouwe tip

PS heb morgen wat tijd, zal deze opzet eens neerzetten.

[Barry2001]

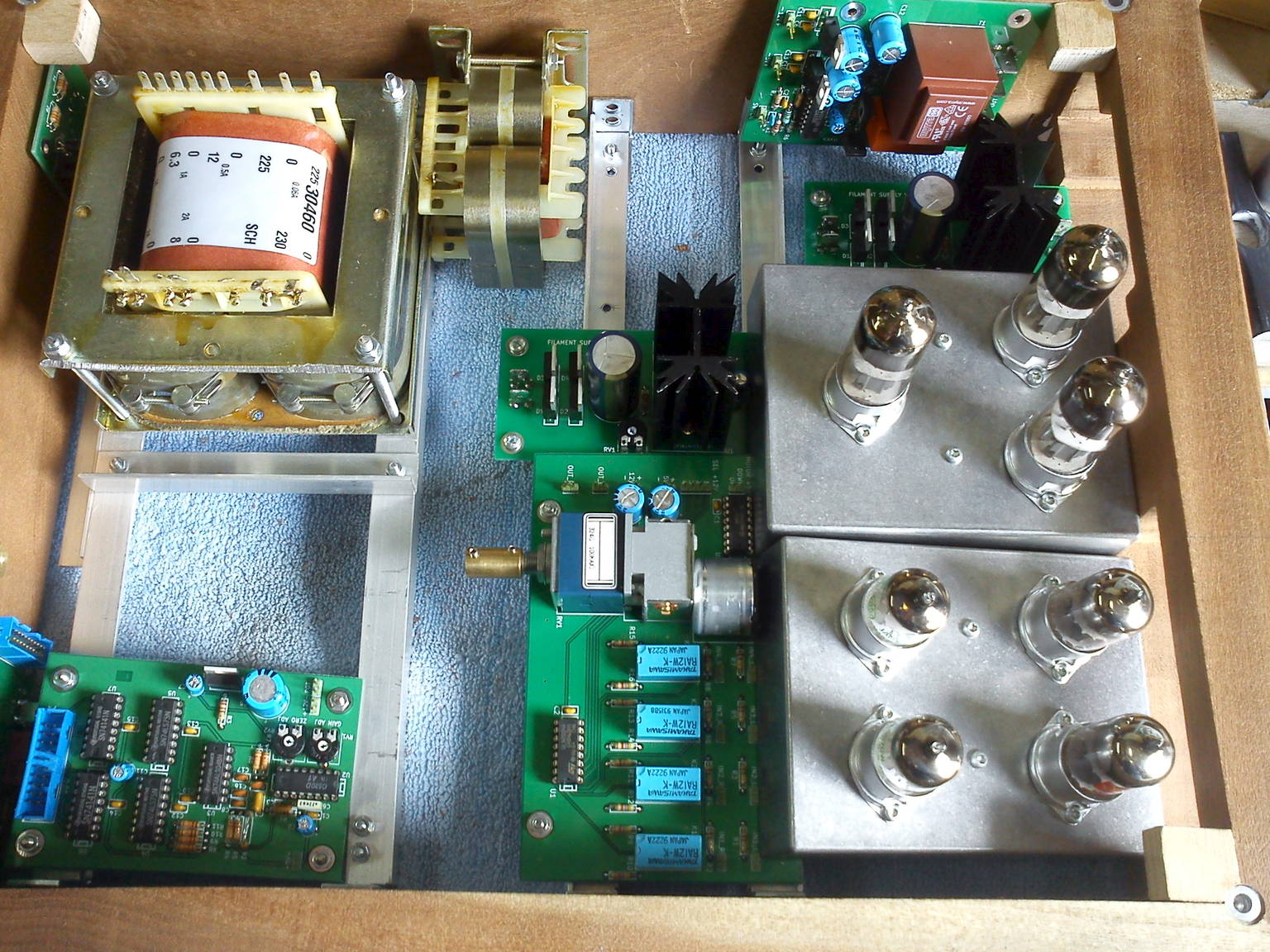

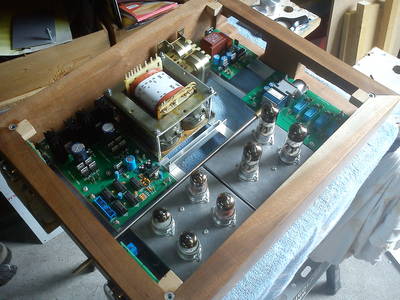

Wat aan het schuiven geweest, zoals ik het nu zie zijn er 2 opties.

Optie 1, voedingstrafo achterin, kaku op z'n kant ervoor, smoorspoel direkt naast de voedingstrafo. Voordeel is dat alle wisselspanning achter in de hoek zit, hoeft verder niet de kast door. Ingangen op de ingangsselectie zijn goed bereikbaar, via de zijkant bij de smoorspoel vandaan. Nadelen zijn de relatief lange ingangslijn naar de PD toe, en de uitgang van de voorversterker naar het achterpaneel wordt ook vrij lang.

Optie 2, meer richting George z'n voorstel. Voedingstrafo voorin, smoorspoel erachter, en daarachter de kaku. Wisselspanning loopt meer door de kast, maar wel aan 1 zijde waar geen audio zit. Voordeel is dat de lijn van en naar PD/voorversterker/ingangsselectie kort zijn, nadeel is dat de potmeter en uitgang van de ingangsselectie weer dichter bij de voedingstrafo zitten, maar ik vraag me af hoe bromgevoelig dit nog is.

Optie 2 lijkt me de beste, wat vinden jullie?

[democles]

@Laatste foto.

Als je toch de buizen hoger in de kast zet,past die ingangsprint er dan niet onder?

[Barry2001]

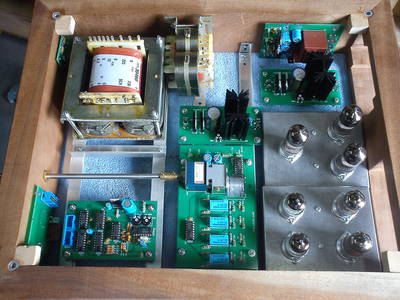

Nee, de hoogte van de potmeter voorkomt dat, en de opzet zo is juist dat ik altijd er van de onderkant bij kan, dat kan dan niet meer. Maar de print waar de potmeter op zit kan nog naar achteren, dit is 'm in de achterste stand, scheelt nog wel een stuk:

[metabaron]

Ik weet dat dit misschien al een gepasseerd station is maar vindt je het toch niks om al die buizen door de bovenplaat te laten steken?
Ik voorzie misschien problemen met warmte ontwikkeling , dude 4 buizen ,three 3 buizen ,gelijkrichter 1 buis , 8 in totaal en de voedingstrafo en dat in een volgepakte doos.
Misschien iets te weinig koeling , dit hoop ik natuurlijk niet.

Dennis

[Barry2001]

Is ook de bedoeling Dennis, de buizen komen door de bovenplaat. Helemaal in het begin wilde ik de buizen inderdaad in de kast zetten, maar toen zat de PD er ook nog niet bij Wordt wat te gek inderdaad.

De boxjes waar de buizen op zitten komen net iets onder de bovenplaat, zodat de schroeven eronder vallen. Je ziet dan straks een strakke bovenplaat met de buisjes erdoorheen.

[metabaron]

Ok dan snap ik het weer.
Maar dan moet je ook kijken of het esthetisch verantwoord is .
7 buizen op de achterkant van een versterker is niet mijn schoonheidsideaal.
Dat moet natuurlijk wel een beetje in het midden staan of achter elkaar.
De straling wordt toch wel door de kastjes tegengehouden.

Mijn 2 centjes....

Dennis

[Barry2001]

Nou, dat denk ik niet dat de kastjes voldoende zijn, is 'maar' gewoon aluminium. En de PD, daar gaat maar iets van 5mV in, super gevoelig, de rest zit wel op line niveau. Komt niet goed ben ik bang, ik laat ze toch achterin staan, functie gaat bij mij altijd boven vorm.

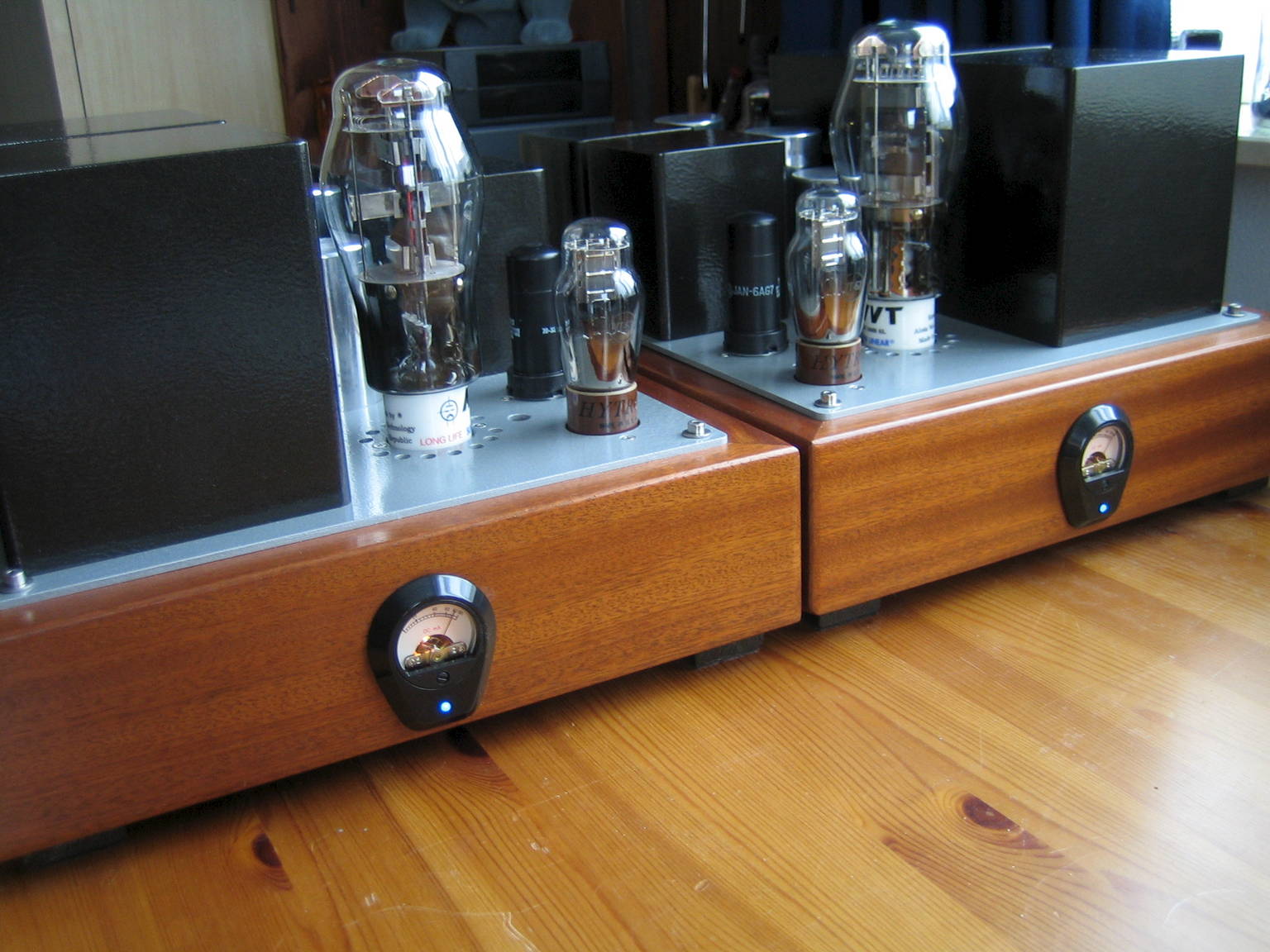

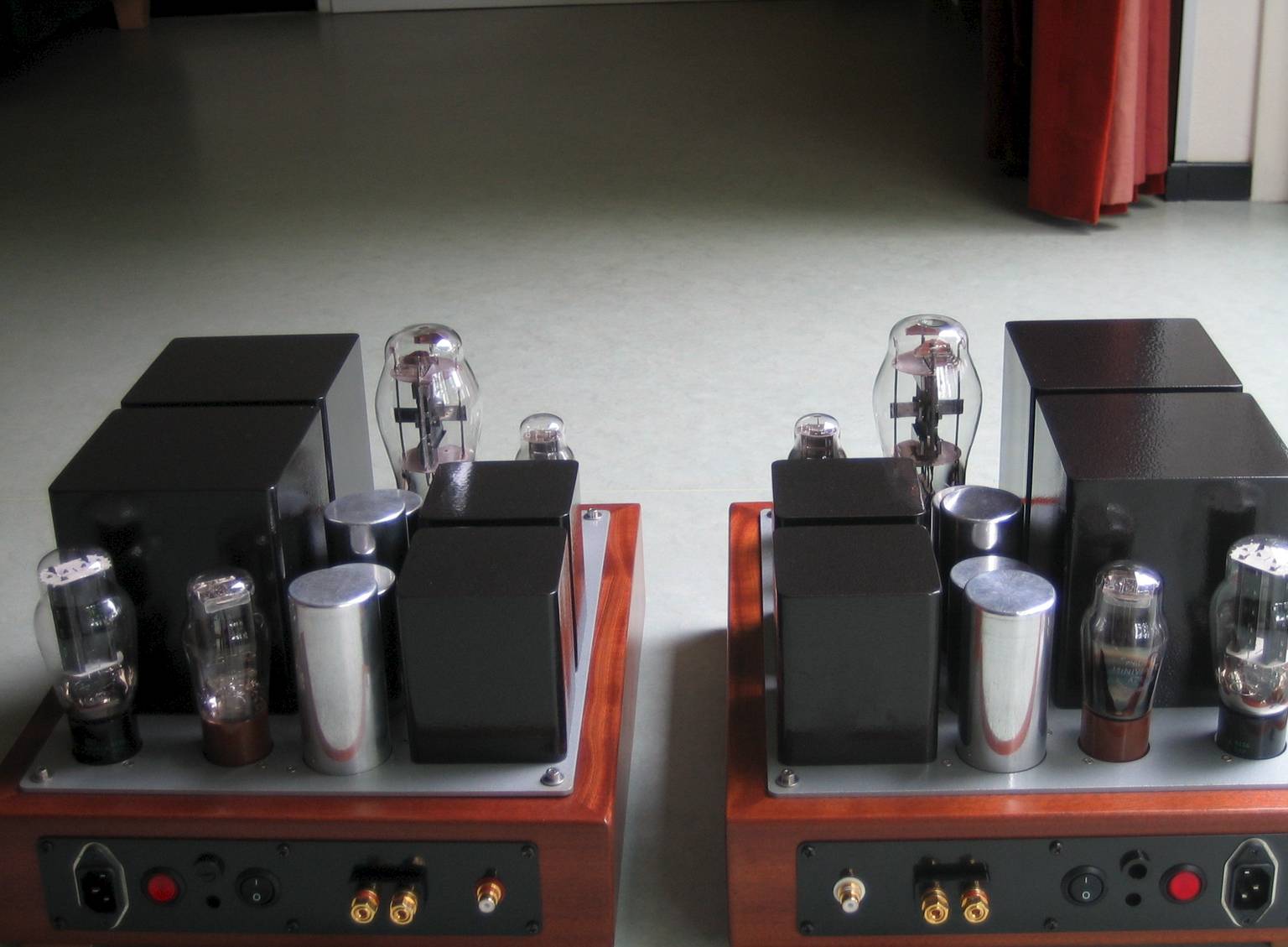

Met die filosofie zijn ook de Voyager eindblokken opgebouwd, gelijkrichters een beetje achteraan verstopt, uit zicht.

[metabaron]

Als je daar erg bang voor bent wikkel je de trafo in met mu- metaal.
http://www.acoustic-dimension.com
Je monoblokken zijn prachtig dit is misschien ook al gezegd maar.....
Je hebt zeker ook al besloten om de trafo zeker erin te lepelen?
In plaats van mooie behuizing ala monoblokken om de trafo er bovenop te zetten....
Mooie behuizing paar tientjes.

Dennis

[Kappa7]

Nee, de hoogte van de potmeter voorkomt dat, en de opzet zo is juist dat ik altijd er van de onderkant bij kan, dat kan dan niet meer. Maar de print waar de potmeter op zit kan nog naar achteren, dit is 'm in de achterste stand, scheelt nog wel een stuk:

Je kunt nu de versterker modules nog iets naar voor plaatsen en de ingang direct achter het achterpaneel plaatsen.
De voorversterker is netjes ingepakt en lijkt mij de minste impact hebben van de trafo.
Bij de volume regelaar heb je ook met lagere spanningen te maken die ook weer gevoelig zijn voor de instraling van de trafo. Die kun je dus ook het beste zo kort mogelijk houden.

Groetjes George
