Het begint weer te kriebelen iets met EL34 PP / KT66 / 6L6

[Barry2001]

Barry zoiets

EL 34 amp voorbeeld.jpg

[OpaBert]

Dankje wel Anne en Barry voor de annmoediging
Operation conditions 2x107 ma dat is om beurt

Dus de voeding levert eigenlijk 107ma en dan de overige stromen erbij zoals IG2 4,7mA
dan is dat 112 ma aan de beide EL34
wat die stuurbuisjes nodig hebben is misschien ook maar 10-15mA ?
vanmiddag gedaan wat ik het liefste doe
EXPIRIMENTEREN

Ik heb een trafo gepakt welke bijna even groot is als de AE trafo

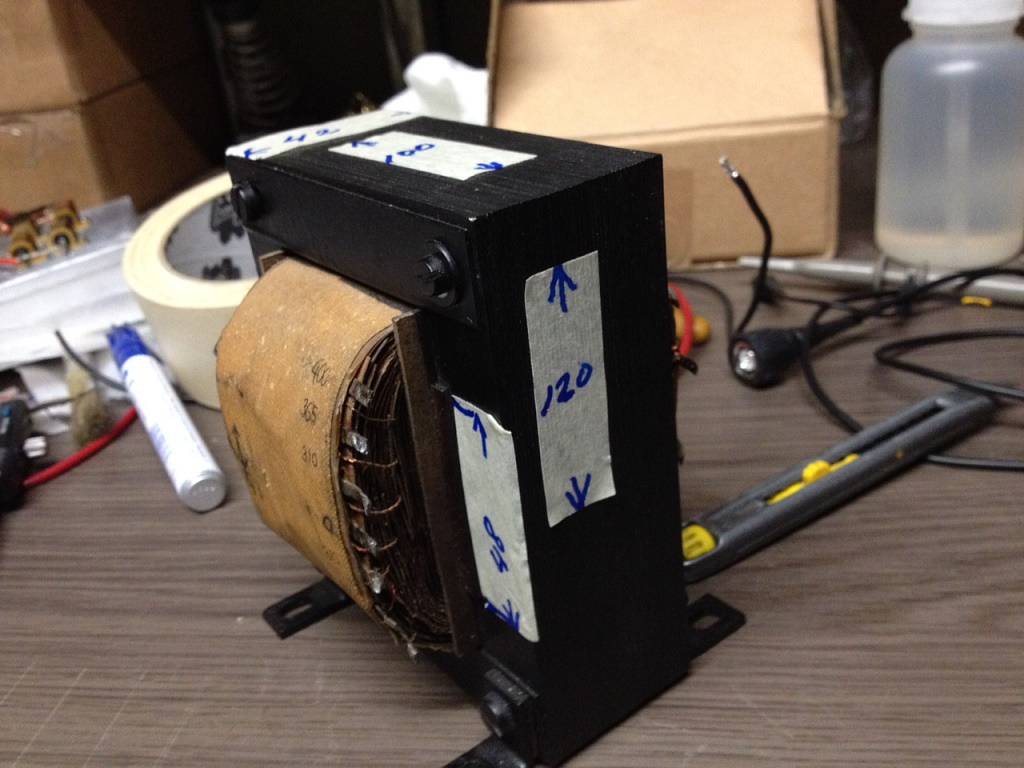

Deze Trafo
Berekent vermogen van de trafo is 200 VA

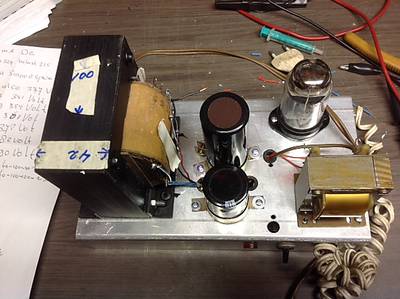

Dus ik heb er de Voeding mee gebouwd op een stuk U Profiel om alles uit te testen
met EYY13 de 2x 470uF 2H smoorspoel en dat belast met 2 gloeilampen van 230 volt 40 watt in serie

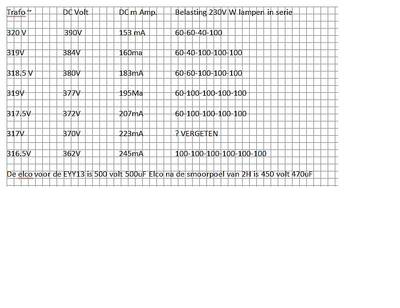

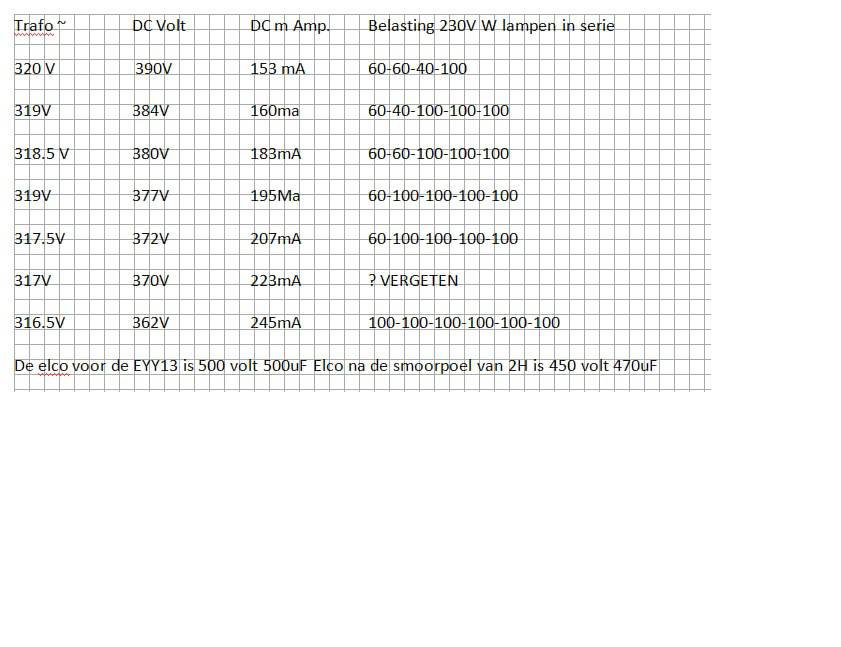

Spanning 385 volt Geen stroom gemeten moet ik nog doen
Ook dat gedaan met 2 lampen 230 volt van 100 watt in serie dan loopt er 365 mA spanning ca 365 volt
is 133 watt
Ga er morgen weer mee verder
Misschien dat ik deze trafo gebruik en de AE trafo voor een wat zwaarder project

[Ah!buis]

Leuk speelgoed, ziet er een stevige trafo uit.
Overdrijf niet met teveel stroom, de EYY13 mag samen (zitten twee gelijkrichters in) 350mA hebben.Zou dan elk 175mA zijn als ze precies gelijk zijn.Niet waarschijnlijk dus voorzichtig met die buis.
Anne

[OpaBert]

Ja Anne ik heb de trafo met 200ma belasting een paar uur aan laten staan
misschien 40 graden meer ook niet goed hand warm

[Ah!buis]

Beetje laat met de feestverlichting
Ziet er best geschikt uit voor de versterker.
Pas je een beetje op met geladen elco's, blijft nog hele tijd na uitschakelen geladen als er niks aan zit.
Anne

[Lampje]

Ik zie geen schemaatje maar is 500 µf voor de eerste C niet een beetje veel ?

[gervenja]

Ik zie geen schemaatje maar is 500 µf voor de eerste C niet een beetje veel ?

Volgens mij mag de eerste C niet groter zijn dan 32uF, je gaat de Eyy13 gebruiken toch?

[Ah!buis]

Ik zie geen schemaatje maar is 500 µf voor de eerste C niet een beetje veel ?

Volgens mij mag de eerste C niet groter zijn dan 32uF, je gaat de Eyy13 gebruiken toch?

Zo wel,

Anne

[OpaBert]

Beetje laat met de feestverlichting <BR abp="974">Ziet er best geschikt uit voor de versterker.<BR abp="975">Pas je een beetje op met geladen elco's, blijft nog hele tijd na uitschakelen geladen als er niks aan zit.<BR abp="976">Anne

ik heb over de eerste elco een weerstand gesoldeerd van 82K
Na de EYY13 zit de kerst verlichting over de elco:

ik heb morgen weinig of geen tijd voor de Amp
De Anode spanning en dus ook die G2 gaat met 38 volt heen en weer
Het is maar 10% en dat lijkt mij, in deze schakeling niet eens veel.
Vooral omdat die spanning uit de HS trafo maar een 3,5 volt varieert

Maar!!

Ik snap wel dat dit met de U70BN als UGT het geen HaaiEnd versterker wordt
Maar geeft het een significante verbetering als ik de HS stabiliseer Anne ?
indien een Ja
dan ga ik daarvoor


Is het zinvol er een stabilisatie schakeling aan toe te voegen ?

[Ah!buis]

Je zit nu de spanning te meten met een aanhoudend verbruik van nogal boven 't gemiddelde.Bij gewoon gebruik zijn het maar korte pieken, die worden wel opgevangen door de elco's.En zo gevoelig is een gewone balansversteker ook niet voor een wat afwijkende spanning.Zou zeggen, laat maar.
Anne

[OpaBert]

Ok Gesnapt Anne en bedankt voor het snelle antwoord
Is er nog iets van een nou ben ik de naam kwijt
schakelingetje wat een beetje meer Hoog en Laag geeft als je versterker zachtjes staat
is de leeftijd zeker Drink niet Rook niet Verdorie Erg
Volgende week proberen die print op te bouwen en alles op een houtenplank schroeven en uit testen

Hier het plaatje van de onderkant voeding met weerstand over de elco Anne

[RobertD]

Loudness?

Brrr....

[OpaBert]

Loudness inderdaad Robert

[bas focal m180]

Sommige mensen horen liever bij een lage volume te weinig hoog en te weinig laag dan een correcte weergave.
Terwijl ze alles eraan doen om de perfecte weergave te krijgen.

Er zitten vele tientallen elektronische componenten in je cd speler/streamer en in je versterker, die paar componenten meer maakt echt niets meer uit.

Elk mens heeft bij een heel zacht luister volume moeite om laag en hoog te horen, is nu eenmaal een feit.

Wil je ook genieten van een goede weergave op een heel laag volume ontkom je simpelweg niet aan een loudness functie op je versterker.

Hulde voor Bert die gaat voor goed geluid ook bij een lage volume.

[Barry2001]


[OpaBert]

Sommige mensen horen liever bij een lage volume te weinig hoog en te weinig laag dan een correcte weergave.
Terwijl ze alles eraan doen om de perfecte weergave te krijgen.

Er zitten vele tientallen elektronische componenten in je cd speler/streamer en in je versterker, die paar componenten meer maakt echt niets meer uit.

Elk mens heeft bij een heel zacht luister volume moeite om laag en hoog te horen, is nu eenmaal een feit.

Wil je ook genieten van een goede weergave op een heel laag volume ontkom je simpelweg niet aan een loudness functie op je versterker.

Hulde voor Bert die gaat voor goed geluid ook bij een lage volume.

Oeps
Wist niet dat hier een taboe was
Maar muziek is toch ook een beleving ? van hoe wat hoort te klinken
Je ideaal is immers altijd anders dan de werkelijkheid

[Barry2001]

Mooie van zelfbouw he niemand hoeft je te vertellen wat er wel of niet op moet/kan/mag. Kunt u geheel zelf bepalen

[Ah!buis]

Je ideaal is immers altijd anders dan de werkelijkheid

Ja, zo blijf je wel bezig
Enne loudness, familie van


Die 82k over de elco, wordt die niet erg (te) heet ?
Anne

[Aaad]

Loudness?

Brrr....

En Philips noemde het contour-regeling, maar wat is er tegen een baxandall (hoog/laag) regeling in een versterker.
Als de soep te flauw is gooi je er toch ook wat zout in?

Aad

[bas focal m180]

Oeps
Wist niet dat hier een taboe was

Ja, zeg maar eens dat je een equalizer gebruikt, of toonregeling.
Een loudnes functie hoort in die categorie.

Maar muziek is toch ook een beleving ? van hoe wat hoort te klinken
Je ideaal is immers altijd anders dan de werkelijkheid

Dat vindt ik ook, en soms moet je links of rechts wat erbij of eraf kunnen halen om de beleving na eigen smaak te kunnen vergroten.


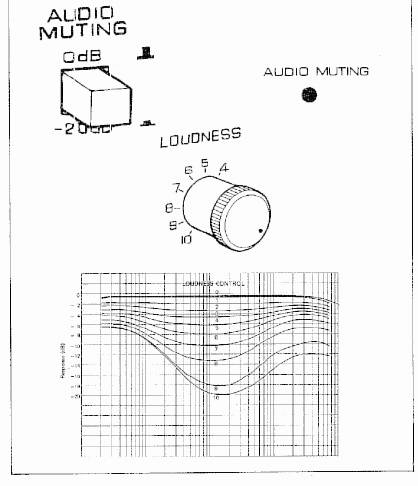

Maar ik zou geen keiharde AAN UIT loudnes nemen, maar zoals yamaha op hun betere receivers en versterkers heeft.
Die is regelbaar

[mtb]

Er is niks mis met loudness/contour, maar gewoon nodig als je bij laag volume ook nog HiFi wilt horen, zie http://www.luidsprekers.org/Meetservice/, want je kan het je omgeving (en jezelf) niet aandoen om steeds bij 80dBspl af te spelen!

[OpaBert]

Je ideaal is immers altijd anders dan de werkelijkheid

Ja, zo blijf je wel bezig
Enne loudness, familie van


Die 82k over de elco, wordt die niet erg (te) heet ?
Anne

[OpaBert]

weer serieus ik heb echt weer even gelachen
He
zo de dag is weer goed
Die 82K is een 2 watt uitvoering
Potverdorie even na gerekend Dat is te klein denk ik
zolang het onder 400 volt blijft kan het
Maar ik zal er een 100K 2W in plaats in de definitieve opstelling gebruiken

MTB
de URL heb ik opgeslagen lijkt me een paar handige stukjes software voor de onderzoeker

Ik vind een toonregeling ook perfect
En ook leuk om te bouwen
En in de middenstand daad werkelijk een rechte doorlaat te geven
Met 2 potmeters Passief zal wel te veel verzwakking geven
Dus moeten er elektronen buizen voor
Wat is gebruikelijk +/- 10dB ?
Welke buizen ? ECC81of 82 ?
ik heb nog wel plekje of op de aluminium plaat voor een paar lampjes erbij
en gloeidraad 6.3 volt spanning en stroom er ook ervoor
Anne kan jij misschien iets uit je lange mouwen schudden ?
Alvast bedankt

[OpaBert]

Anne dit http://forum.zelfbouwaudio.nl/download/ ... &mode=view
Iets wat je eerder hebt ontworpen
kan dit tussen de ingang op de versterkerprint en de RCA connector worden geplaatst ?
of verschillen die ingang,s weerstand van mijn versterkerprint en die uit van die schakeling te veel van elkaar

[Jerommel]

Maar ik zou geen keiharde AAN UIT loudnes nemen, maar zoals yamaha op hun betere receivers en versterkers heeft.
Die is regelbaar


Mee eens.
Maar meestal regel je de loudness met de volumeknop mee.
Maar het is vaak veel te veel en dus onbruikbaar...
