My own Private PhonoDude (v2015)

[Muug]

Dus het massavlak doorkrassen vanaf de min van de dikke elco tot de rand van de print?

[Ah!buis]

Dus het massavlak doorkrassen vanaf de min van de dikke elco tot de rand van de print?

Wel nee, voor de gloei maakt dat niks uit.Is voor als je dit printje wil gebruiken als voeding voor een voorversterker of zo.
Anne

[ronnydepony]

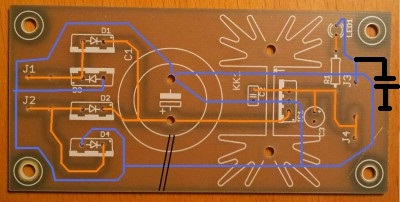

Moet je enkel nog die extra 1µF toevoegen :


[Muug]

Joat joat, die ligt hier klaar, ik ging hem eigenlijk àchter de print toevoegen, maar jouw suggestie is beter.

[Muug]

Ik heb een andere multimeter nodig, denk ik. Het is een eenvoudige Ohmeron MT830L. Klein, goedkoop en meestal voldoende. Maar deze keer komt ie wat te kort denk ik.
- ik kan geen capaciteiten meten
- de weerstanden van 3K3 ohm die ik doormeet, worden aangegeven als 3.29 (op schaal van 20K), maar niet preciezer. Het zou wel leuk zijn om te zien of het nou 3291 ohm is of 3299.
- Bij grotere weerstanden is het nog vager : 22K (op schaal van 200K) wordt als bvb 21,9 aangegeven. Heb je dus geen idee van de tientallen en eenheden.

[dre]

Zo precies hoeft ook weer niet toch?
Want anders moet je ze meten op bedrijfstemperatuur.

Alles meet je toch binnen 1%......
Dus dat lijkt me goed genoeg.

Maar een mooie meter........

[ds23man]

....is nooit weg.

[Muug]

Zo precies hoeft ook weer niet toch?
Want anders moet je ze meten op bedrijfstemperatuur.

ok, I get it.

[dre]

Mooi!

Ik zou liever een losse capaciteitsmeter nemen trouwens.
Het bereik van de capaciteit van een multimeter is nooit voldoende.

[Barry2001]

Is niet zo spannend, stel dat je een 1% weerstand zou hebben van 22k. 1% van 22k is ...

Je gaat praten over verschillen die je nog eerder meet over je meetsnoeren. Kortom, don't panic

[Jan Geert]

Mooi!

Ik zou liever een losse capaciteitsmeter nemen trouwens.
Het bereik van de capaciteit van een multimeter is nooit voldoende.

+1

als aanvulling op je multimeter een LCR meter. Kan je ook (spoel)inductie meten naast capaciteit. Heb je gelijk alles in huis.
Nauwkeurigheid is leuk, maar voor onze hobby niet al te interessant, zeker niet als je met buizen werkt.

'transistors have rules, tubes have guidelines'

Edit: dit is een LC meter op een koopje, maar met een redelijk bereik, en vooraf en toe hobby gebruik waarschijnlijk meer dan genoeg:
https://www.pce-instruments.com/dutch/i ... 2993dc8982

[ray5150]

Is dat een meter voor visueel gehandicapten ? tering, wat een grote cijfers.
Nou,ja. is wel makkelijk, hoef ik niet steeds mijn bril op te zetten....

[Muug]

hoef ik niet steeds mijn bril op te zetten....

hehe, ik zie meer en meer collega's en vrienden die plots een brilletje opzetten
Zelf bril ik al van mijn vier jaar trouwens....

[Muug]

Momenteel ben ik trouwens bezig met beits, en vernis en zo. Op zoek naar een donker mahonie-achtige kleur.

[Muug]

als aanvulling op je multimeter een LCR meter.

Zo, het is een Uni-T 601 geworden, een RC-meter zeg maar. Van bij Gotron.

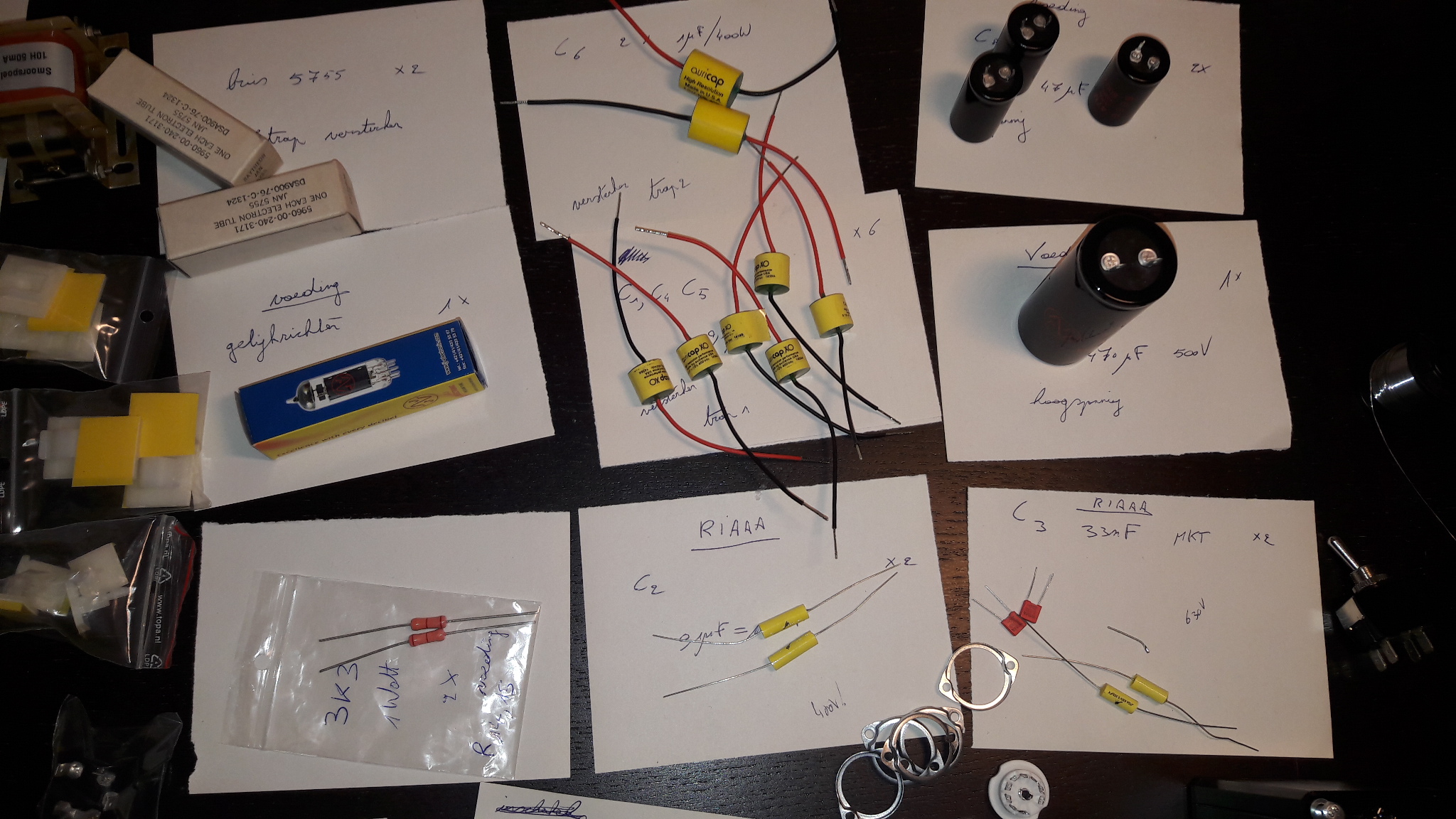

Alle componenten zijn binnen en uitgemeten en uitgesorteerd, het wordt tijd om wat gaten te maken terwijl de lak van de bak droogt.

[Ah!buis]

hoef ik niet steeds mijn bril op te zetten....

hehe, ik zie meer en meer collega's en vrienden die plots een brilletje opzetten
Zelf bril ik al van mijn vier jaar trouwens....

Even aanpassen dan, is toch rustig hier, met (bijna) iedereen naar Alphen


Komt te pas bij het gaten boren
Anne

[Muug]

Zo,
heb de houten behuizing voor een deel weer tot op het blanke hout afgeschuurd en ben weer aan het beitsen geslagen. Dat beitsen is toch maar weer een leerproces met vallen en opstaan.

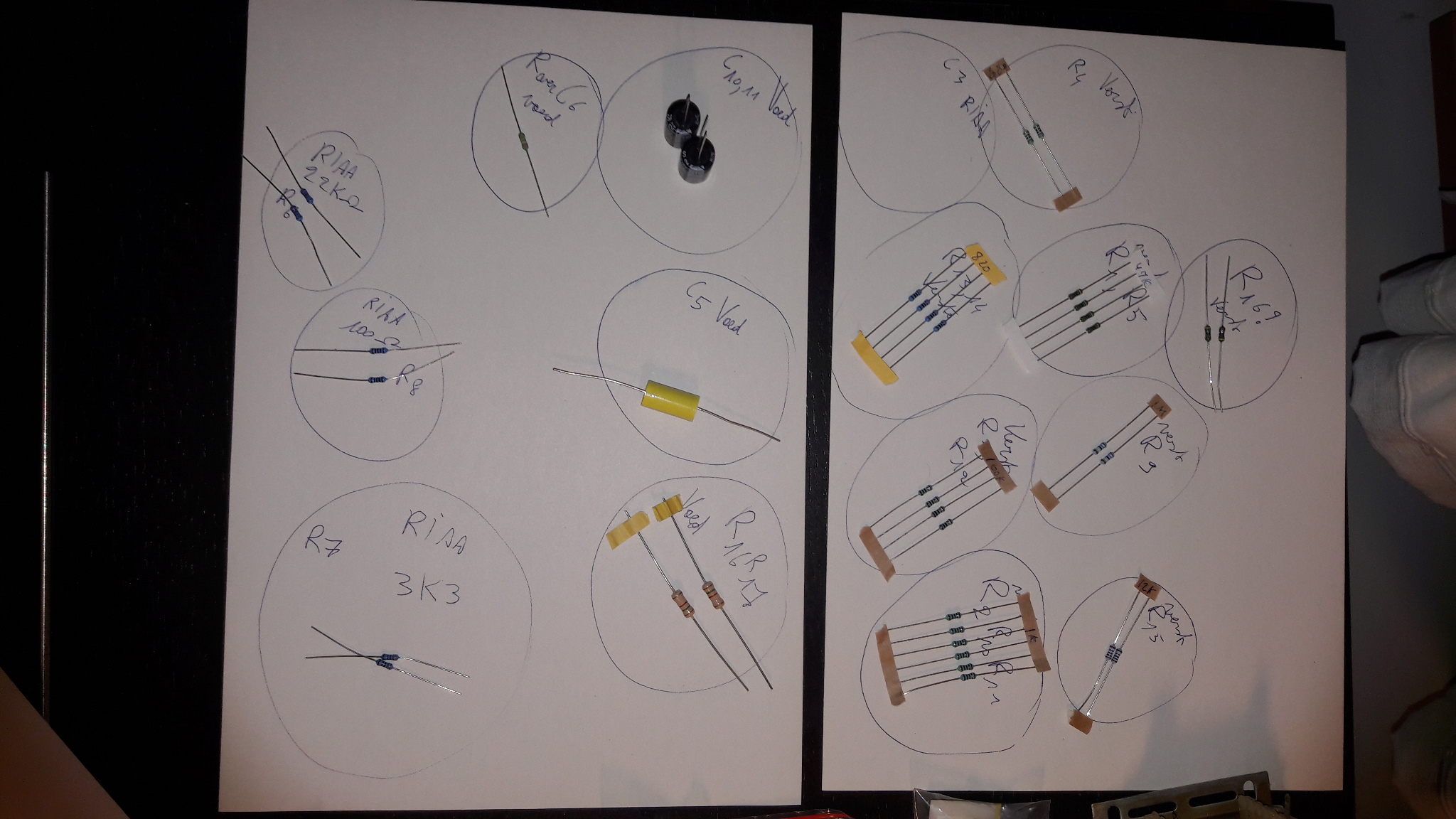

Alle elektro-onderdeeltjes liggen mooi gerangschikt en benoemd te wachten tot het hun beurt is.

[hannesie]

Vallen en opstaan.


[Muug]

Stand van zaken dd 24/12/2016:

elektro-onderdeeltjes liggen braaf te wachten (al enkele weken)

elektro-onderdeeltjes liggen braaf te wachten (al evenveel weken)

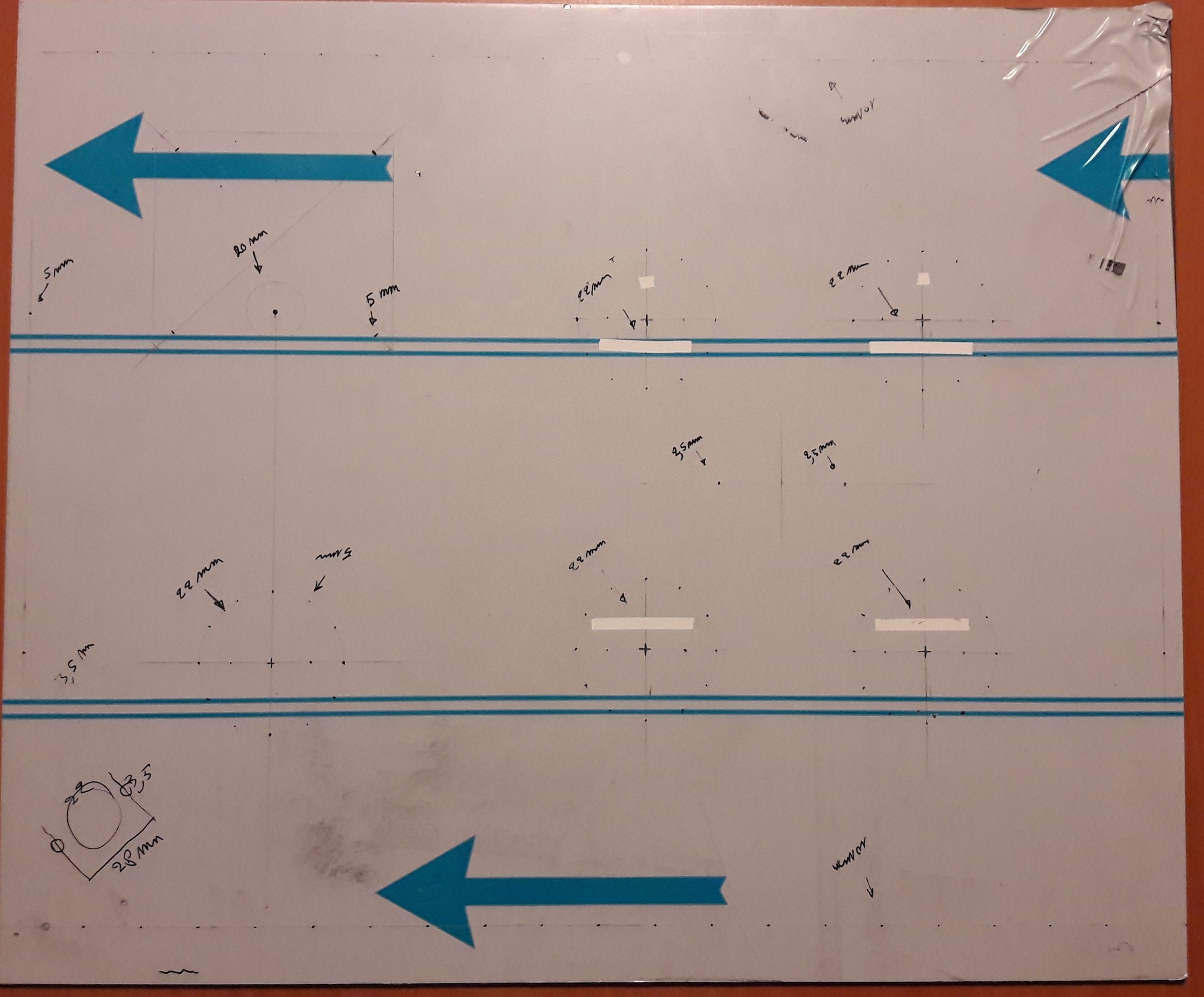

alle gaatjes afgemeten en afgepast

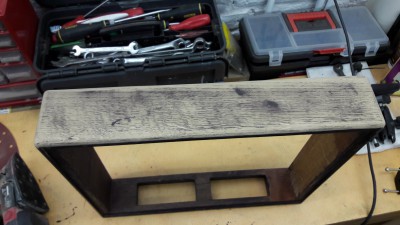

beitsen - lakken - sakkerend afschuren (maal drie)

perfecte gaatjes - en quasi perfect afgelakt. Ikke blij!

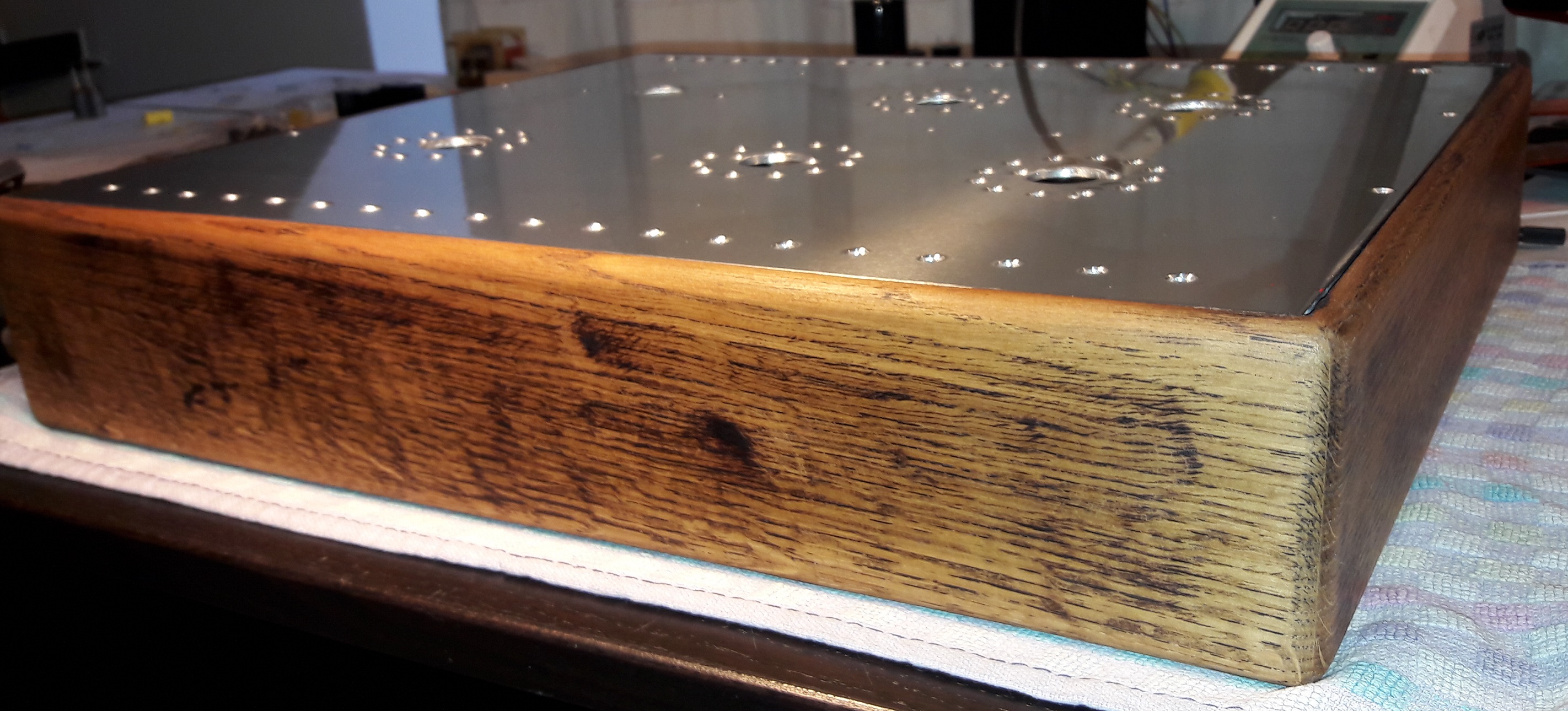

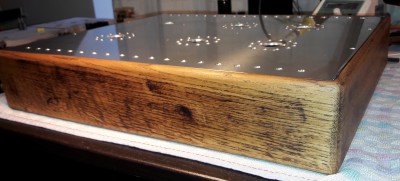

alle lak eraf geschuurd en hardwarx parket oil erop

Dus ipv een roodhouten frame met een lederen velleke erop is het blank gelakte geborstelde aluminium en "bloot" eikenhout dat enigszins verouderd lijkt door de beitsrestanten die zich diep in de nerven hebben ingezogen.
Nu kan ik eindelijk beginnen met het monteren van "den elektriek"

[NewSound]

Poedercoaten kan ook met ral9005 hoogglans dan worden de gemaakte sparing ook meegenomen zodat alles netjes en strak is.

Loop je geen risico dat de gemaakte sparingen een te kleine diameter gaan hebben, door het afgezette materiaal? Vooral bij de schroefgaten voor kleine boutjes heb je dat risico denk ik.

Dikte van de laag kan varieren, maar kan ook met 80 micrometer gedaan worden dus de gaten zullen dan 0.16 millimeter kleiner uitvallen

[Muug]

Kleine update: gisterenavond eindelijk begonnen met de soldeerfase

[Muug]

Vraagje ivm de serieschakeling van de 5670-buisjes. Volgens het schema loopt de plus naar de 1 van de 1e buis, dan van de 9 van die 1e naar de 1 van de 2de buis en dan van de 9 van die 2de buis naar de min. Dus plus ---> 1 - 9 - 1 - 9 - min. Zie ook de uitsnede van het elektrisch schema.

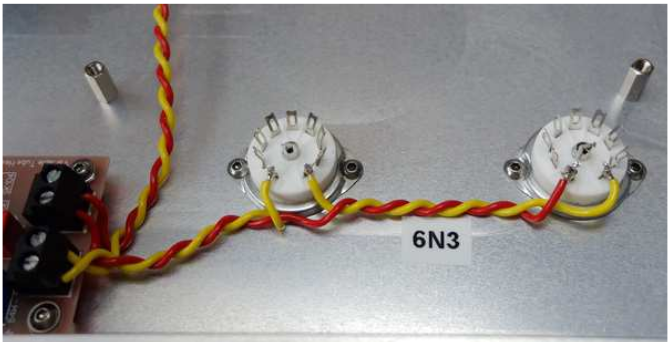

Maar als ik de onderstaande foto uit de handleiding van Audio Creative bestudeer, dan denk ik toch dat er iets niet klopt? De gele draad is de massadraad. Dus ik zie dan dat de massa naar de 1 van de 1e buis loopt, dan van 9 van de 1e buis naar de 9 van de 2de buis, terwijl de rode (positieve) draad meteen doorloopt naar de 1 van de 2de buis. Dus min --> 1 --> 9 --> 9 --> 1 --> plus .
Wat denken jullie?

[ray5150]

beetje raar inderdaad, op de foto staat een serievoeding, en op de tekening een parallelvoeding.

[Muug]

ik had al een mooie fout getypt. Het gaat over de SERIEschakeling (tekst al gecorrigeerd) van de 6n3/5670 buisjes !
@ray5150 : op de tekening staan de 5670's toch in serie?

[Ah!buis]

Wel nee, niks parallel.
De twee uiteinden van de gloeidraad mogen gerust verwisseld worden.
1 of 9 maakt niet uit, kwestie van wat 't gemakkelijkst uitvalt.
