uitschakelvertraging te ontwerpen [MiniDSP]

[SSassen]

Vanmiddag eerst nieuwe onderdelen halen...

Neem dan even een paar stuks BC517 mee, dat scheelt weer als je Hfe tekort komt.

Met vriendelijke groet,

Sander Sassen - Audio liefhebber pur sang

[Leeuwarden]

Is goed. De drang om het werkende te krijgen is vooreerst even te groot. Ik ben een recycle versie aan het klussen nu.

[Leeuwarden]

Even een visuele bijdrage...

EL2E4247 by jvdwal2008, on Flickr

[Leeuwarden]

Gentleman, we have ignition, and lift off! Hij doet het. Nu het volgende stapje. De inschakelvertraging is te kort. Hoe maak ik die langer?

[SSassen]

Gentleman, we have ignition, and lift off! Hij doet het. Nu het volgende stapje. De inschakelvertraging is te kort. Hoe maak ik die langer?

Weerstand in waarde verhogen, gewoon een tweede in serie solderen.

Met vriendelijke groet,

Sander Sassen - Audio liefhebber pur sang

[Leeuwarden]

Check! Gaan we proberen!

[Leeuwarden]

390K vreet ie niet, 218K wel. Ik heb zelf het gevoel dat de inschakelvertraging net niet lang genoeg is.

Even voor de beeldvorming. Kan dit schakelingetje uiteindelijk 4 relais aansturen?

[SSassen]

390K vreet ie niet, 218K wel. Ik heb zelf het gevoel dat de inschakelvertraging net niet lang genoeg is.

Even voor de beeldvorming. Kan dit schakelingetje uiteindelijk 4 relais aansturen?

Dan zullen we de schakeling iets moeten aanpassen met één transistor per relais, of een dikke transistor erachter, en dan alles aan elkaar, dat kan ook.

Met vriendelijke groet,

Sander Sassen - Audio liefhebber pur sang

[Henkjan]

Probleem is echter al bijna helemaal weg als je er een 100nFje in serie zet..

die zet je dus in elk van de 4 analoge uitgangen?

[BertDB]

En gevonden. Smaak wordt dit keer 546B. Met zo'n simpel project krijgt je echt het gevoel dat je geen zinnige bijdrage aan dit forum kan leveren...

ah, je bent best lekker bezig toch ?
En samen met de commentaar van Sander kan iedereen er nog iets van leren!

Gewoon lekker blijven voortklooien Leeuwarden !

PS. Voor een langere tijd kan je of een weerstand extra bijplaatsen of een condensator parallel met de andere C.

[Leeuwarden]

Thanks Bert

Een grotere weerstand heb ik geprobeerd. Bedoel je die C parallel aan de C van 220uF?

[Leeuwarden]

1000uF parallel aan de C van 220uF gehangen. Lijkt me dat het nu aardig goed is qua tijd.

Gaan we door met de volgende vraag:

Goed, onderstaand de inschakelvertraging van de Prelude voorversterker uit de Elektor Audio Special 5. Bouw deze eens op, en sluit de contacten van de relais zo aan dat de uitgangen van de Mini-DSP worden kortgesloten (liefst met 100R in serie, dus niet koud aan GND knopen). Dit is een zeer minimalistische schakeling waarbij de afvaltijd enkele ms bedraagt, waarschijnlijk is dat voldoende, maar misschien niet, dus zal iemand even dit moeten verfiëren. Zo ja, dan ontwerp ik wel even een printje en dan schakelen we Ray in voor de serieproductie ervan


Met vriendelijke groet,

Sander Sassen - Volleerd verhuisdozenuitpakker

Zou je voor mij kunnen tekenen hoe je bovenstaande bedoeld?

[SSassen]

Zou je voor mij kunnen tekenen hoe je bovenstaande bedoeld?

Zie schema hieronder, ik ga even uit van een gebalanceerde uitgang van de MiniDSP (+INA en -INA), voor een niet gebalanceerde mag je één helft wegdenken. Je hebt dus een relais (met twee contacten) wat in rust de weerstanden aan massa (GND) legt, de rustsituatie is getekend in 't schema. Zodoende kan er nooit een plop optreden omdat de ingang van de erna volgende versterker is kortgesloten. Na x seconden trekt het relais aan en wordt de verbinding naar massa (GND) verbroken.

Gebalanceerde output relais


Met vriendelijke groet,

Sander Sassen - Volleerd verhuisdozenuitpakker

[Leeuwarden]

Pinpas in de jaszak en een 100 ohm weerstand halen! Dank!

Wat is nu wijsheid voor het vervolg. Aangezien de MiniDSP 4 uitgangen bezit kan je het ontwerp aanpassen naar een versie die 4 relais aan kan maar is het niet simpeler om dit schema 4x toe te passen met slechts 1 voeding om het geheel aan te sturen?

[SSassen]

Pinpas in de jaszak en een 100 ohm weerstand halen! Dank!

Wat is nu wijsheid voor het vervolg. Aangezien de MiniDSP 4 uitgangen bezit kan je het ontwerp aanpassen naar een versie die 4 relais aan kan maar is het niet simpeler om dit schema 4x toe te passen met slechts 1 voeding om het geheel aan te sturen?

Gebalanceerd, of niet-gebalanceerd? In het laatste geval ben je met twee relais klaar, een dubbelpolig relais (zoals getekend) heeft twee contacten. In het eerste geval worden het vier relais, dan teken ik wel even een nieuw schema, dan komen er een paar transistoren bij.

Met vriendelijke groet,

Sander Sassen - Volleerd verhuisdozenuitpakker

[Leeuwarden]

Ik gebruik ongebalanceerd maar mijn systeem gaat inmiddels aardig richting om het geheel gebalanceerd te kunnen gebruiken. Ik denk dat het wijsheid is om van gebalanceerd uit te gaan. Overkill voor de ongebalanceerden onder ons maar bruikbaar voor on- en gebalanceerden.

Maar voordat we vooruitlopen op zaken ga ik eerst even testen of de schakeling zoals ik hem nu heb alle problemen oplost.

PS: iemand nog twee ongebalanceerde MiniDSP's kopen? Stap ik over op gebalanceerd

[SSassen]

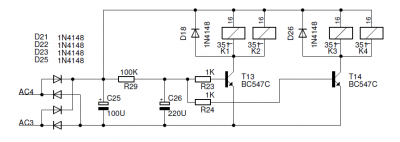

Voor vier relais zou ik zoiets doen, de R en C die de RC tijd verzorgen (en daarmee de tijdsvertraging) naar smaak schalen naar andere waardes.

Inschakelvertraging versie 3

Met vriendelijke groet,

Sander Sassen - Volleerd verhuisdozenuitpakker

[Leeuwarden]

RC naar smaak zijn dan dus R29 en C26?

Heb je nog een advies welk relais een verantwoorde keuze zou zijn?

[SSassen]

RC naar smaak zijn dan dus R29 en C26?

Heb je nog een advies welk relais een verantwoorde keuze zou zijn?

Ja, inderdaad. Voor de relais zou ik gewoon zo klein mogelijke relais pakken, hoe groter hoe meer stroom ze vragen en des te lastiger ze te schakelen zijn met een BC547. Co heeft van die schattige miniatuurrelais in z'n voorversterker, zoiets is uitermate geschikt.

Met vriendelijke groet,

Sander Sassen - Volleerd verhuisdozenuitpakker

[cve]

Ik heb nog wel een paar van die schatjes liggen voor je geloof ik. Heb je nu niets aan maar om nu weer met je pinpas door de sneeuw te moeten (of sneeuwt het inmiddels niet meer)

Groet, Co

[Leeuwarden]

Sneeuw? Geen idee. Sinds het laatst weer spontaan begon heb ik de gordijnen dichtgedaan en ben niet meer naar buiten geweest. Om toch nog wat te eten bestel ik pizza's die door de brievenbus kunnen en die betaal ik met Ideal. Ideaal!

Ik mail je!

[SSassen]

Jan is nog steeds onderdelen halen? Te voet? Zou ie dan ingesneeuwd zijn onderweg?

Met vriendelijke groet,

Sander Sassen - Volleerd verhuisdozenuitpakker

[cve]

Nee, hij doet een mail op de post

Co

[Leeuwarden]

De weerstand is inmiddels aangeschaft.
"Goedemiddag. Mag ik 1 (één) weerstand van 100 Ohm van u?"
Dus de man mompelt iets van "Ach je zal er maar net om verlegen zitten..." en pakt 1 ( één) weerstand van 100 Ohm.
"Dat is dan 10 cent."
"Kan ik hier pinnen?"
"...!"

Vervolgens heb ik kind 1 opgehaald van school.
Thuisgekomen de weerstand op een veilige plek gelegd daar waar MBCE hem ziet en ik dus kan vragen waar ik die weerstand heb gelaten.
Kind 1 iets te drinken en te eten gegeven.
Kind 2 is inmiddels zo groot dat die uit zichzelf thuiskomt.
Kind 2 iets te drinken en te eten gegeven
Kind 1 opdracht gegeven om de puinhoop die het binnen luttele minuten heeft gemaakt op te ruimen.
Kind 1 geeft aan dat ie naar buiten gaat om te spelen.
Aangezien kind 1 vanmiddag naar de podiumschool moet opdracht gegeven om om 5 uur thuis te zijn.
Inmiddels ben ik de weerstand al kwijt en ben ik blij dat ik hem ergens heb neergelegd zodat MBCE hem bij thuiskomst gelijk ziet en ik kan vragen waar de weerstand is gebleven.
MBCE is inmiddels ook een uur te vroeg binnengestapt en dat maakt dat ik met de voorbereiding van het eten kan beginnen.
MBCE heeft de weerstand in onmiddelijk gespot dus die is veiliggesteld!
Na overleg met MBCE besloten dat we eerder gaan eten zodat ik Kind 2 aansluitend naar een trainingsweekend in Appelscha kan brengen...
Als ik na terugkomst nog puf heb moet ik een mail schrijven en op de post doen.
Daarna is de dag voorbij

[sjons]

... <snip> ...
Daarna is de dag voorbij

Poeheej...

Welkom bij "Het leven van Jan!"


secret story is er niks bij...
