Meten SBacoutics drivers met REW

[bart Luyckx]

Van die 1khz dip bij de mid kan ik ook nog weinig chocolade maken.

Screenshot 2022-08-16 at 17.30.16.png

Ga straks nog even kijken.

Ja, ik geraak er ook niet uit. Kan het afkomstig zijn van mijn brak kastje? Maar -10db is wel wat.

Verder zit ik ook verveeld met het feit dat de tweeter 2db zwakker is dan de mid en woofer. Troels heeft in zijn PMS
speaker http://www.troelsgravesen.dk/PMS.htm 3 drivers van 90db/2.83v zitten. Hij haalt met de luidspreker ook 90db dus ik vermoed dat er geen baffle step is toegepast.

Nu is in mijn situatie de tweeter de zwakste

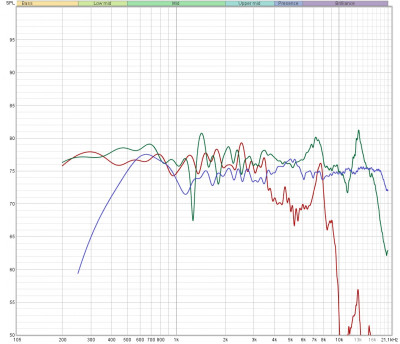

Woofer =ROOD ; mid = groen ; tweeter = BLAUW

Ik weet niet of ik hier mee weg kom?

[bart Luyckx]

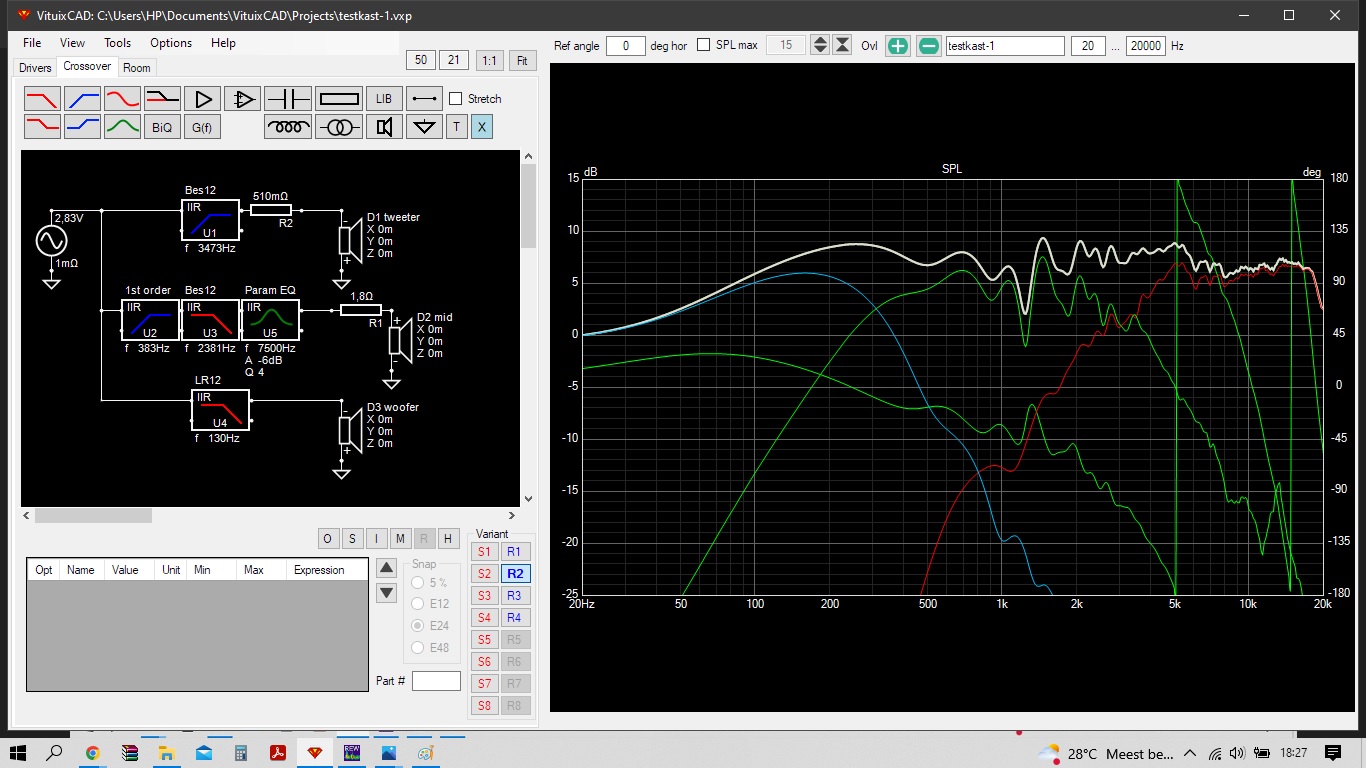

Om een beetje te leren werken met VituixCAD heb ik de meting eens geimporteerd en met de digitale blokjes een filter gemaakt.

Kan dit iets worden? Ik heb wel geen zicht op de impedantie...(en off-axis en ...)

[satefan]

Ik denk dat eerst die mid getemd moet worden. Daar zit een slinger van 10dB, dat is echt erg veel.Als dat gebied een stuk vlakker is dan kom je aardig in de buurt.

Wat is het type van die mid? Het staat wel ergens eerder hier, maar als ik daar op zoek kom ik bij een 4" midwoofer uit, en dat correspndeert zo te zien niet met de mid die op de foto staat?

Overigens, ik ben zeker geen expert op dit gebied, dus staar er niet blind op. Er zijn anderen hier op t forum die veel meer ervaring hebben met het ontwerpen van speakers/filters.

Satefan

[OWC]

Die slinger is niet van de mid zelf, maar waarschijnlijk een of andere resonantie of interferentie van iets.
Doet eens een nearfield meting en een meting op zeg iets van 30cm ofzo

[bart Luyckx]

Ik denk dat eerst die mid getemd moet worden. Daar zit een slinger van 10dB, dat is echt erg veel.Als dat gebied een stuk vlakker is dan kom je aardig in de buurt.

Wat is het type van die mid? Het staat wel ergens eerder hier, maar als ik daar op zoek kom ik bij een 4" midwoofer uit, en dat correspndeert zo te zien niet met de mid die op de foto staat?

Overigens, ik ben zeker geen expert op dit gebied, dus staar er niet blind op. Er zijn anderen hier op t forum die veel meer ervaring hebben met het ontwerpen van speakers/filters.

Satefan

Volgende drivers worden gebruikt
SB26ADC
SB12MNRX2
SB23NRX45-8

Ik kan alle hulp gebruiken, so don't worry . Ik ben verre van expert...En zie nog groen achter mijn oren

[bart Luyckx]

Die slinger is niet van de mid zelf, maar waarschijnlijk een of andere resonantie of interferentie van iets.
Doet eens een nearfield meting en een meting op zeg iets van 30cm ofzo

bedankt voor de tip Bart.

Mijn kastje is wel mik-mak dus daar kan wel een rammel inzitten. (een deftige kast bouwen zal me wel wat tijd vragen)

Bedoeling van dit kastje was om te kunnen nagaan wat mogelijk is en al eens kennis te kunnen maken met REW/vituixCAD.
Kan het te maken hebben met een resonantie in de kast? of een lek? Dip is wel nauw en diep....

Meten zit er vandaag niet meer in....vriendin kijkt an niet zo vrolijk meer ....

[bart Luyckx]

voor wat het waard is....nog effe de spec sheets

pdf_SB Acoustics_SB26ADC-C000-4_1.pdf

(716.86 KiB) 16 keer gedownload

SB12MNRX2-25-4 Specifications.pdf

(532.93 KiB) 30 keer gedownload

pdf_SB Acoustics_ SB23NRXS45-8_1.pdf

(744.63 KiB) 22 keer gedownload

[OWC]

De freq resp van de speakers zou min-of-meer moeten overeenkomen met de datasheet (hoewel daar ook veel reflecties in zitten), of anders hobby hifi en hificompass.
Uiteraard krijg je daar nog wel een bafflestep op en nog wat diffractie effecten van de kast, maar die zijn niet zo groot.

[bart Luyckx]

De freq resp van de speakers zou min-of-meer moeten overeenkomen met de datasheet (hoewel daar ook veel reflecties in zitten), of anders hobby hifi en hificompass.
Uiteraard krijg je daar nog wel een bafflestep op en nog wat diffractie effecten van de kast, maar die zijn niet zo groot.

Het lijkt wel min of meer overeen te komen. (globale golving en resonantie piekjes)

Met uitzondering van de dip voor de SB12MNRX en de 2db lagere output voor de SB26ADC.
Dat zijn de min/probleem puntjes

Wat wel beter lijkt, de SB23NRX vertoont niet de plotse sprong van 5db omhoog bij 1KHz maar blijft langer vlak.

[bart Luyckx]

Ik heb een meting op de mid SB12MNRX uitgevoerd op 4cm. Het artifact rond 1k25Hz is niet zichtbaar. Enkel de bump rond 1k5 van de surround.

Ik denk dat ik er me dan verder geen zorgen over moet maken. Waarschijnlijk afkomstig van de XPS foamkast. Of trek ik te rap conclusies?

Ik zag het trouwens ook 1 keer op de woofer verschijnen.
