Phono dude

[OpaBert]

Met de wind mee anders wordt je zelf zwart

[democles]

Maar even verder met de voeding.

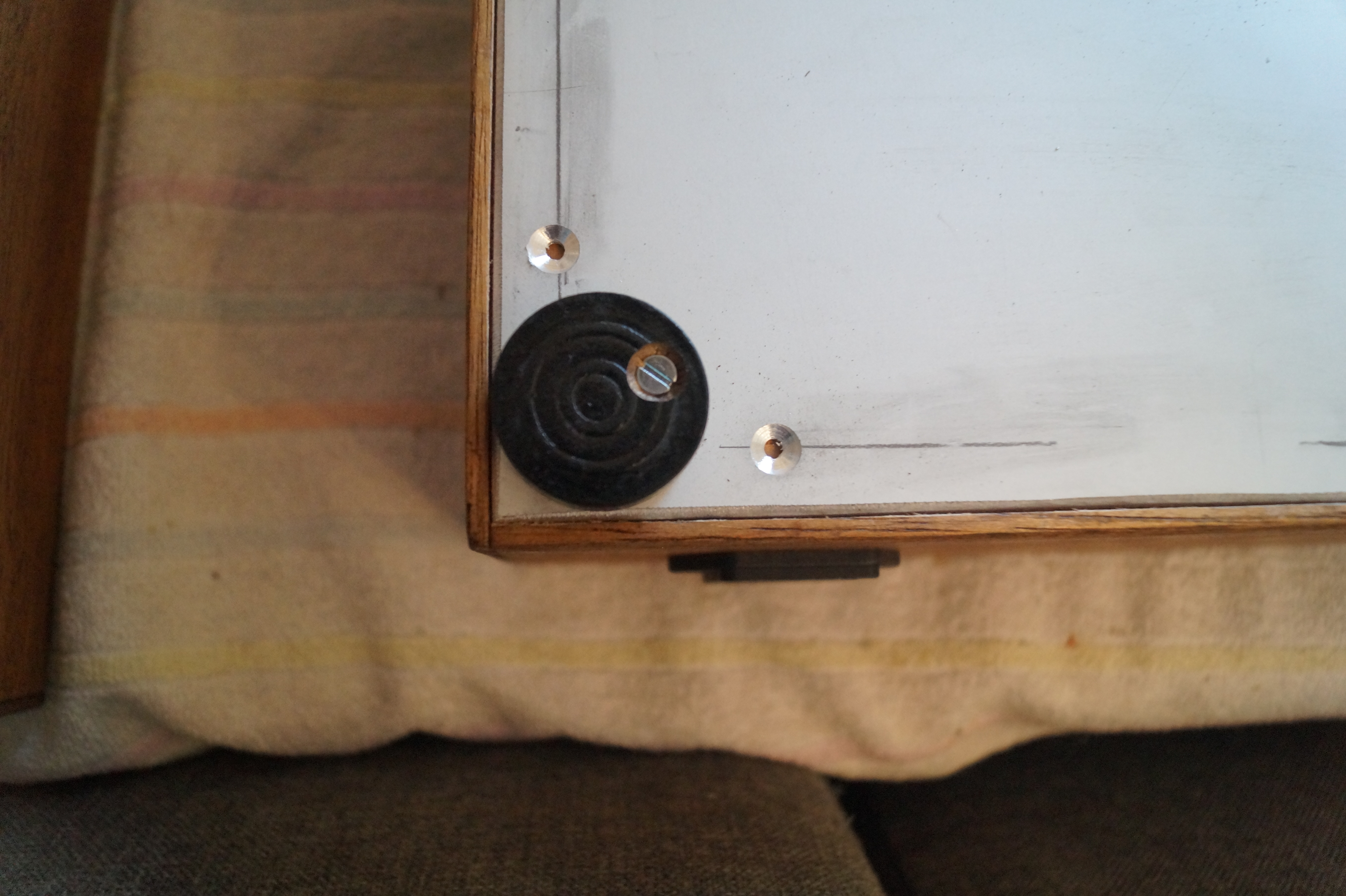

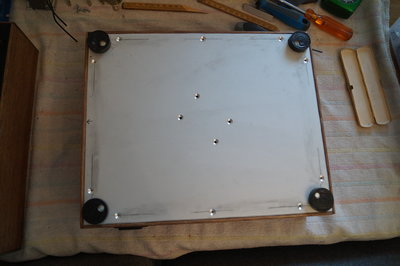

Pootjes (dambrikken) er onder geplakt en vast gezet met een boutje.
Hier is het de kunst,wat me bijna mislukte , om de gaatjes niet in het midden te boren,anders zit de bekisting in de weg en kun je vastschroeven wel vergeten.......
Later plak ik dit af met een anti kras plakker,iets wat normaal onder een stoelpoot gaat.

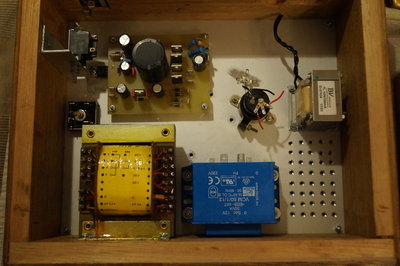

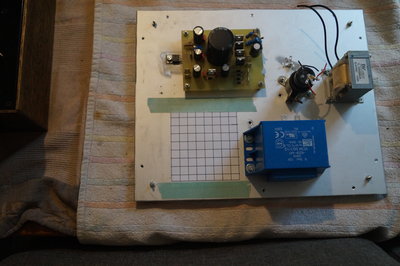

Dan voor de rest de gaten geboord en alles bevestigd aan de onderplaat.
De steraarde er in gezet met kartelringen om een goed contact te maken met het plaatwerk.

De trafo vast gezet op de kastwand.
Gezien de voeding bij deze Phono Dude apart is,maakt het niet zoveel uit dat de trafo evt. trillingen doorgeeft aan de kast.

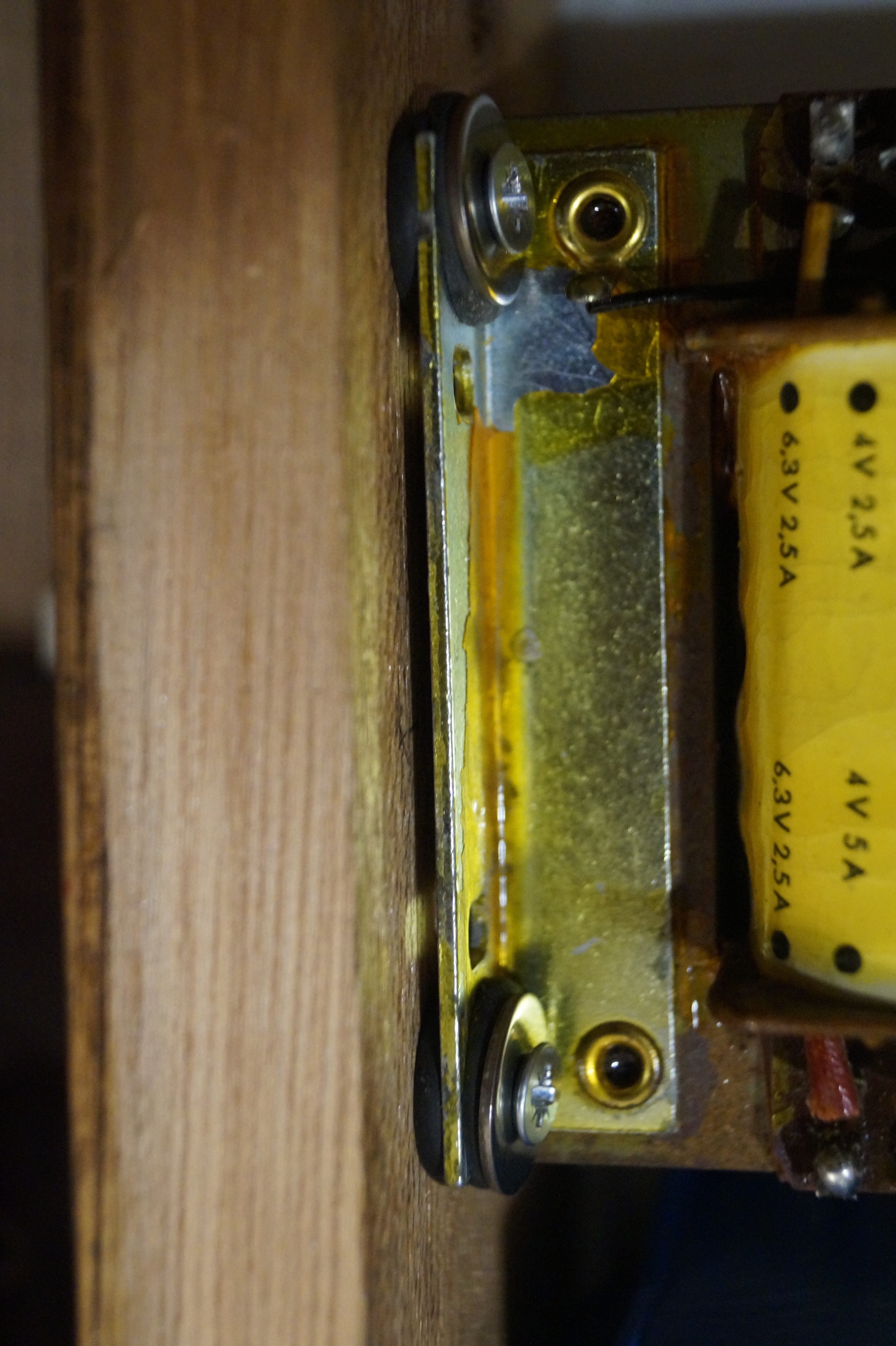

De trafo toch maar in rubbers gehangen...............

[democles]

Even een vraagje?

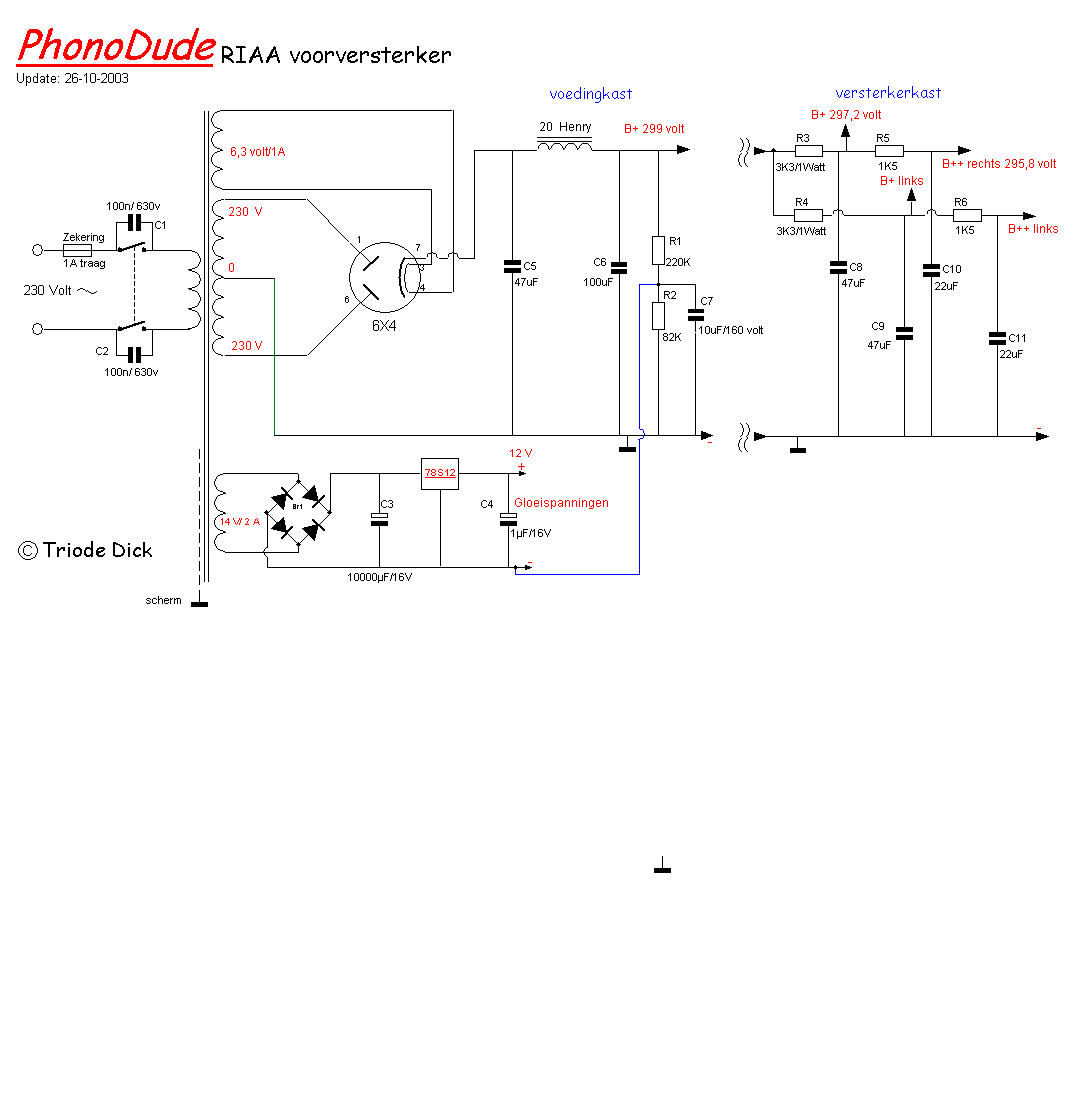

Heb geen 82K meer voor het optillen van de gloei min,kan 80K ook?

[Barry2001]

(299 \ (220+82))82 = 81.19V
(299 \ (220+80))80 = 79.93V

Maw zal geen probleem zijn.

[democles]

Bedankt Barry

[democles]

Eigenlijk te warm om wat te doen.

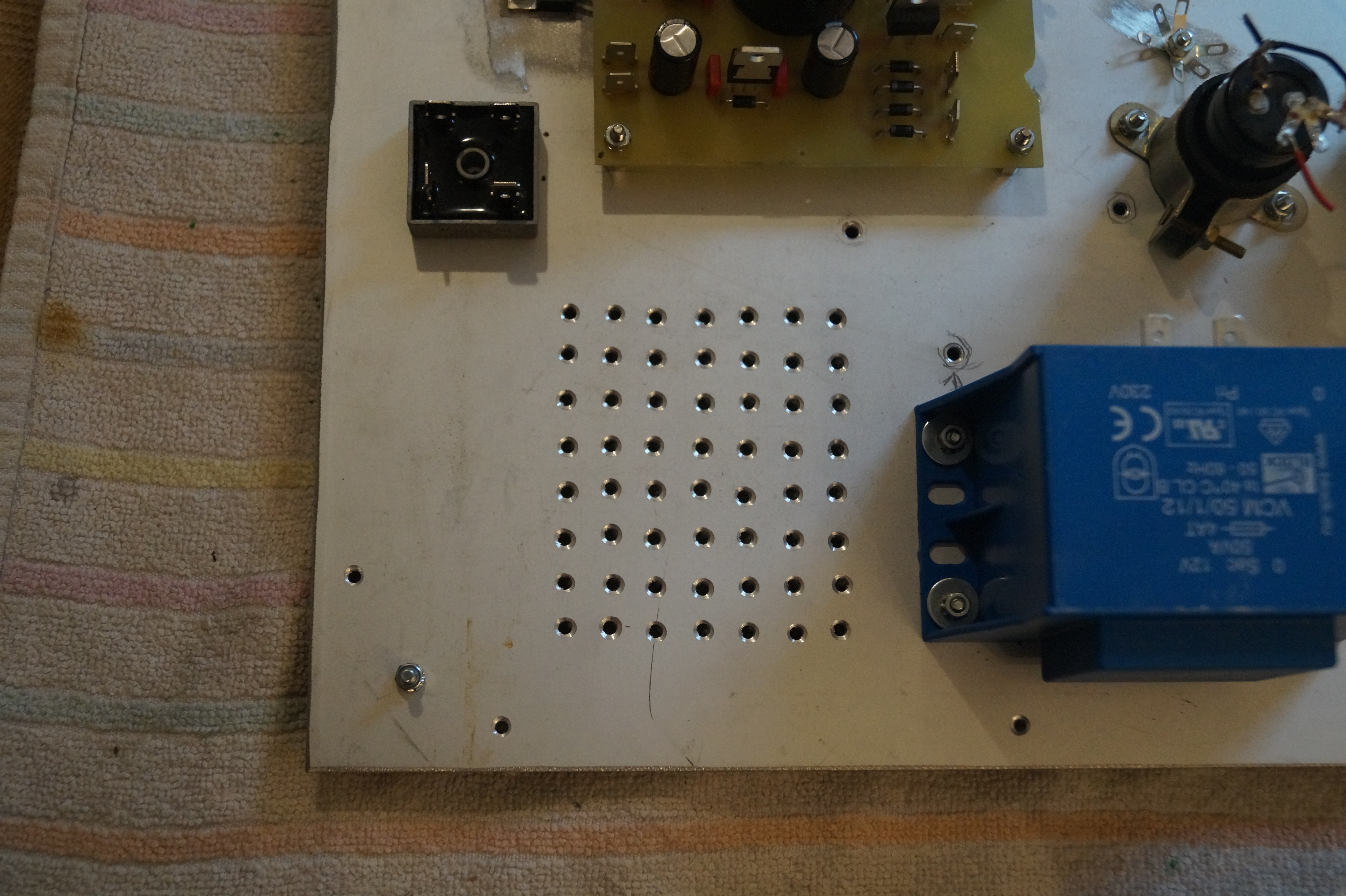

Toch maar wat gaten geboord voor de beluchting

Zo, dat is wel genoeg.

[democles]

Wat gedaan met die hitte.
Printje gemaakt voor het mute relais.

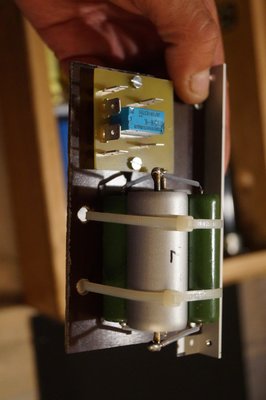

Platformpje voor het mute relais en de eindcondensatoren.
Wordt tijd dat dit ding in elkaar komt,alleen is het wachten op de 6N3P-E buizen uit de Oekraïne

[hannesie]

Het ziet er niet erg gesmolten uit, dus het gaat nog wel in het Noorden?

[democles]

27,5 graden geeft de thermostaat aan en we zijn er nog niet

[hannesie]

De thermostaat geeft hier nog 1 graadje meer 28,5 C

Dit op de zuidkant.

[democles]

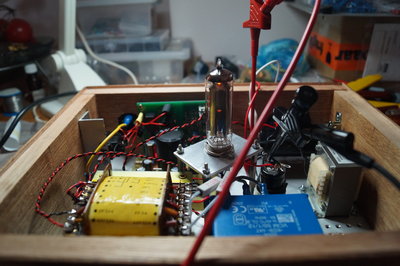

Met die ene hersencel die nog niet is aangetast door de hitte een paar teflon draden aan de EZ81 gesoldeerd .
2x een 0,33 ohm weerstand in de gloeivoeding gezet,de trafo is voor 220v primair dat geeft 7,3v gloeispanning belast,nu 6,1v.

De vertraging getest (35 seconden) en er in gezet,die werkt.

[democles]

De 6N3P-E buisjes waren binnen
Dus we kunnen verder.
Eerst maar eens de helft afbouwen,de voeding.
Touwtjes er aan en de hoogspanning voorzien van een 220K bleeder weerstand.
Spanning er op

De zekering blijft heel ,geen rook

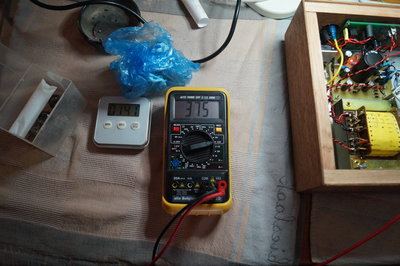

Alle spanningen zijn er.
Al is die van de HS wel wat hoog (das beter als te laag )

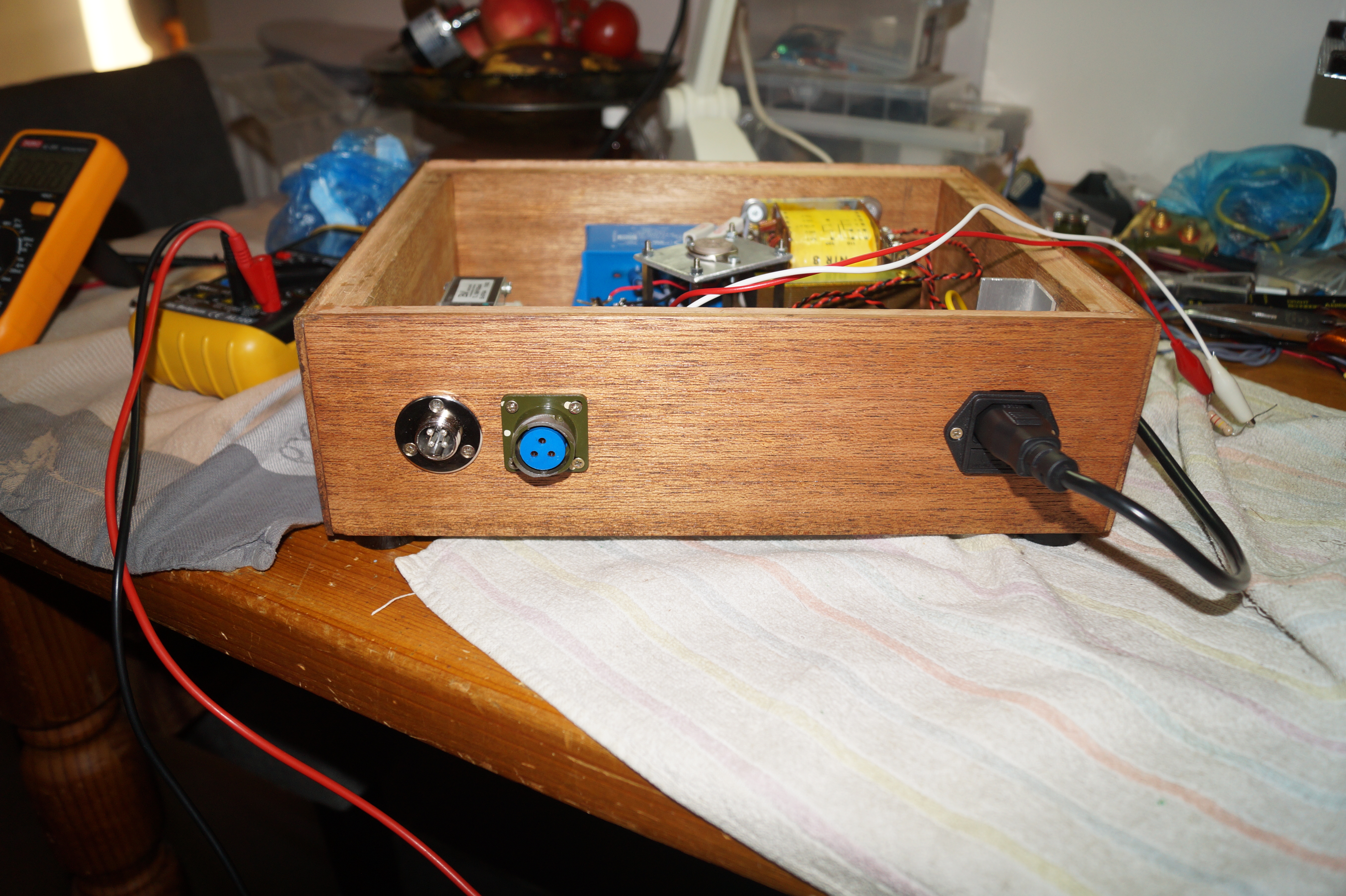

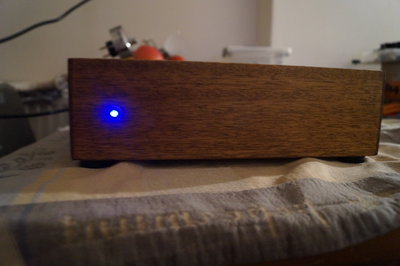

Nu de power led er nog in, dan kan in principe dit gebakje dicht en is de versterker aan de beurt.

[democles]

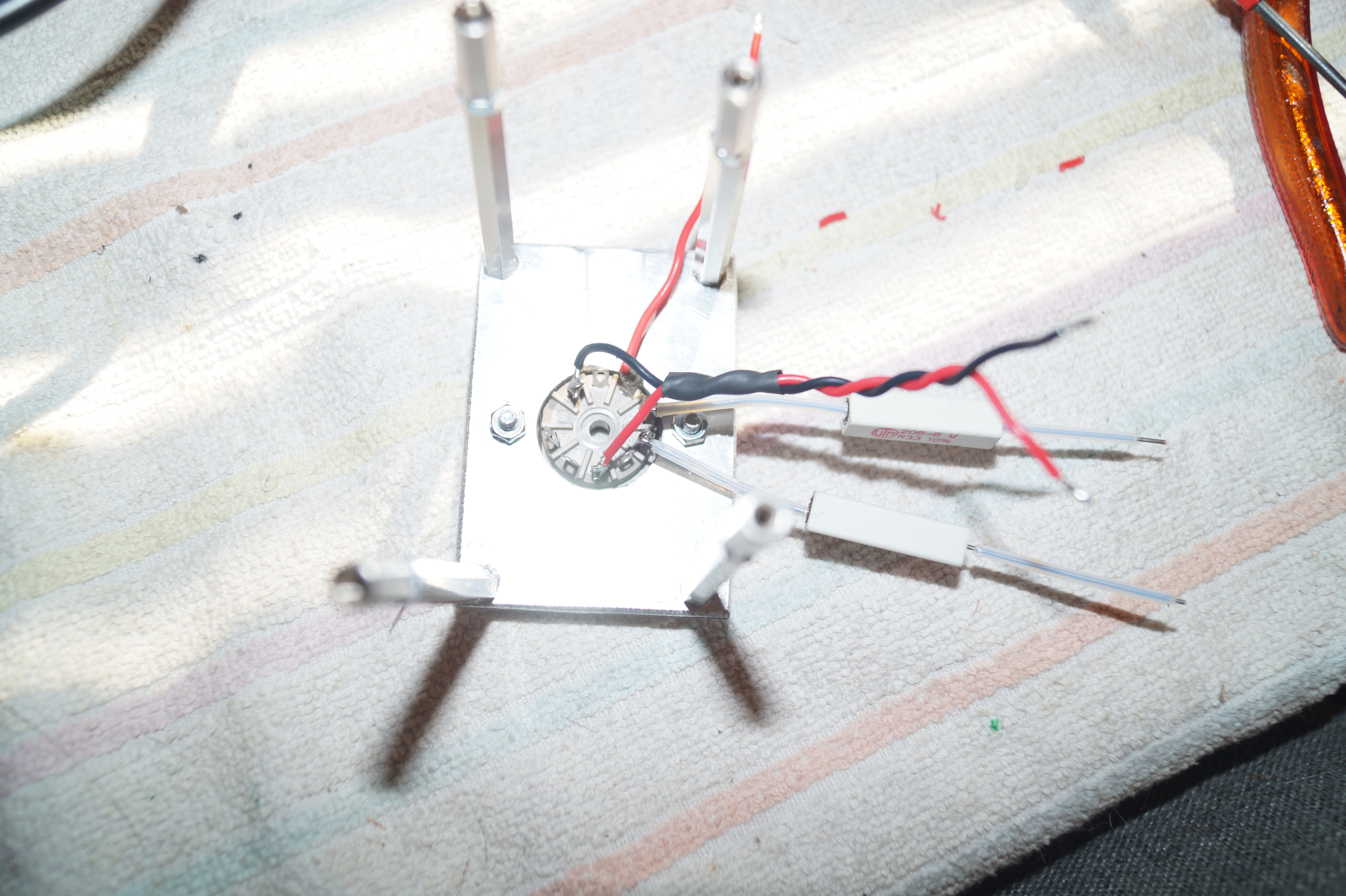

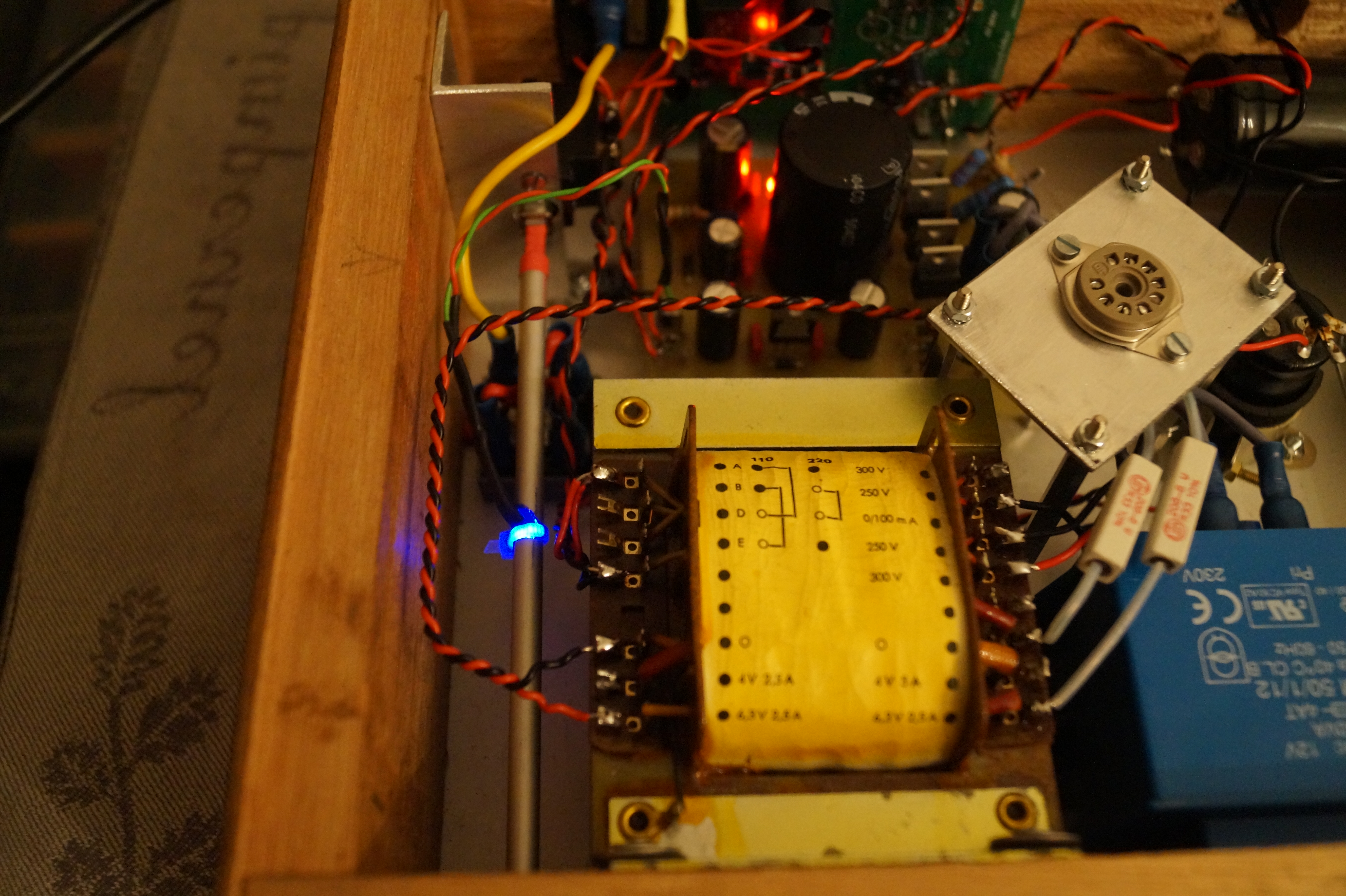

Power led er in en aan/uit stangetje aan de schakelaar bevestigd met krimpkous.

[hannesie]

Grappig, jij gaat steeds netter werken, op de details nu meer de accenten, teflon of pvc isolatie er omheen, mooi man.

[democles]

Dank

[hardbats]

Ziet er keurig uit

[democles]

Thanks.

Volgende is de bodemplaat fabriceren voor de versterker kast.
Hoop dat het morgen iets koeler is buiten

[democles]

Oke,klein detail uit de hoge hoed

De bedrading van de powerled is uitgevoerd met flexibel draad.
Het stangetje voor de aan/uit knop gaat heen en weer.
Stugge bedrading zou op den duur breken
Om nu de beweging niet over te brengen naar de soldeerpunten,waar het ook kan breken door de stugge soldeer verbindingen.
Net even voor de soldeerverbindingen een stukje krimpkous gezet.
Zodat de bewegingskrachten niet tot aan de soldeerverbindingen lopen maar meer in het flexibele van de bedrading er boven.

[OpaBert]

[hannesie]

Dat doe je dan als ervaringsdeskundige.

[douwebakker]

met zo'n voedingstrafo kun je wel 5 phono dude's voeden volgeng mij.

[Ah!buis]

met zo'n voedingstrafo kun je wel 5 phono dude's voeden volgeng mij.

Zal wel voor de stabiliteit zijn , aardbevingsgebied !
Anne

[democles]

met zo'n voedingstrafo kun je wel 5 phono dude's voeden volgeng mij.

Was ik niet van plan

Maar even verder,

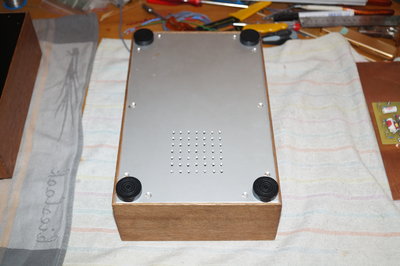

De bodemplaat!

Ook weer klaar
Even de zweetdruppels compenseren,genoeg voor vandaag........

[democles]

He,he,eindelijk werken aan het versterker gedeelte

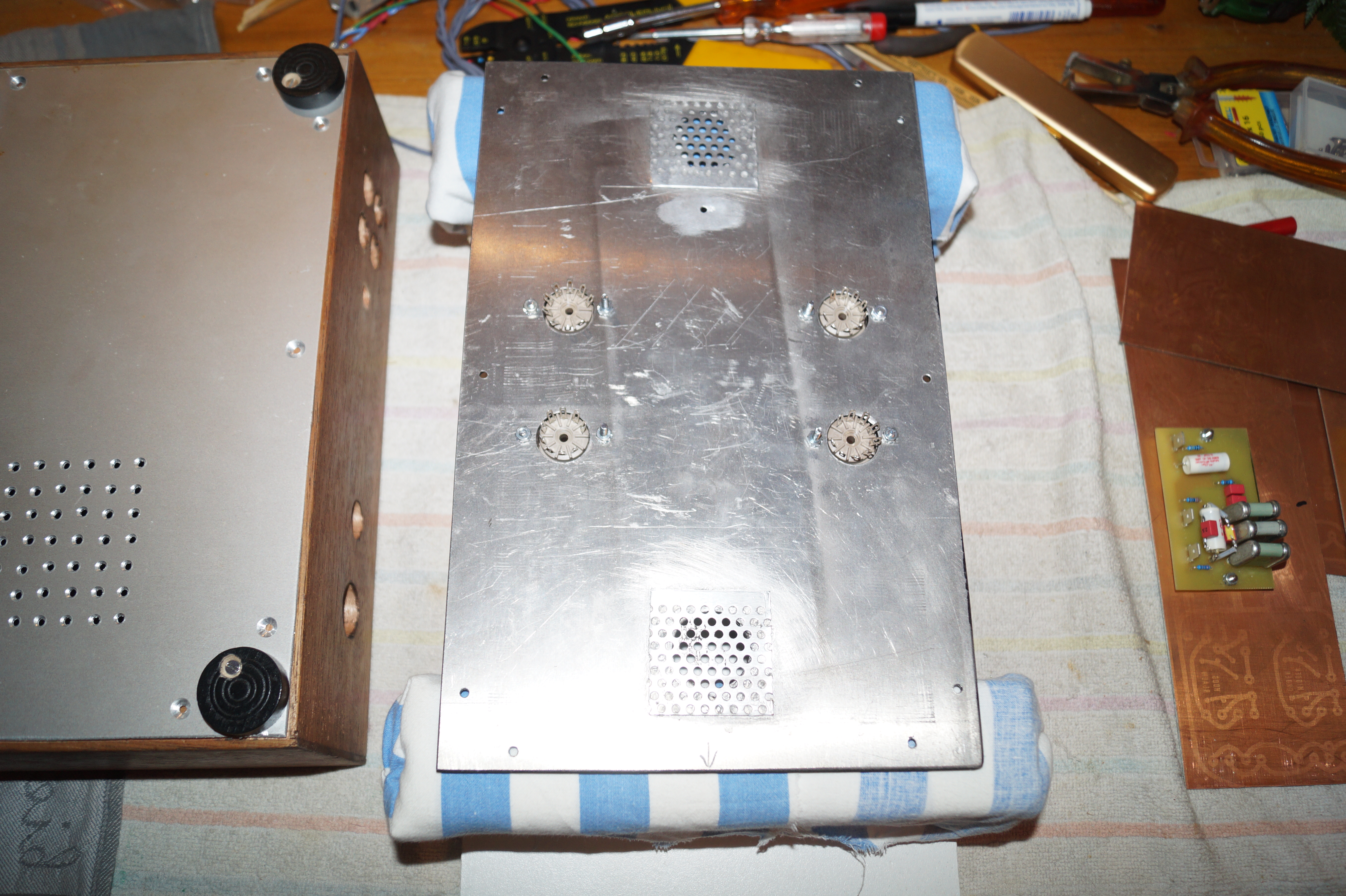

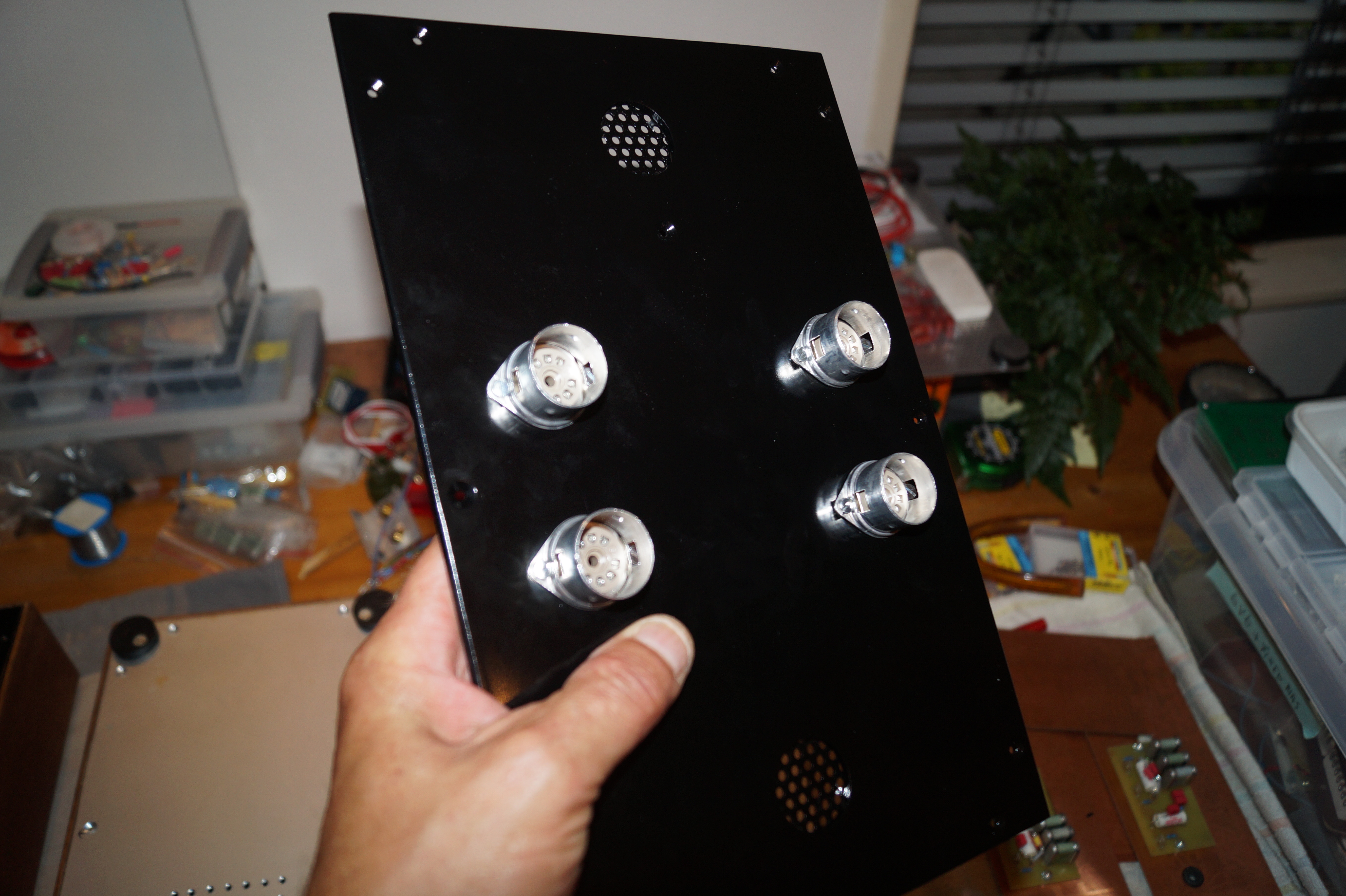

De buisvoeten er op geschroefd,maar hoe hier aan te werken

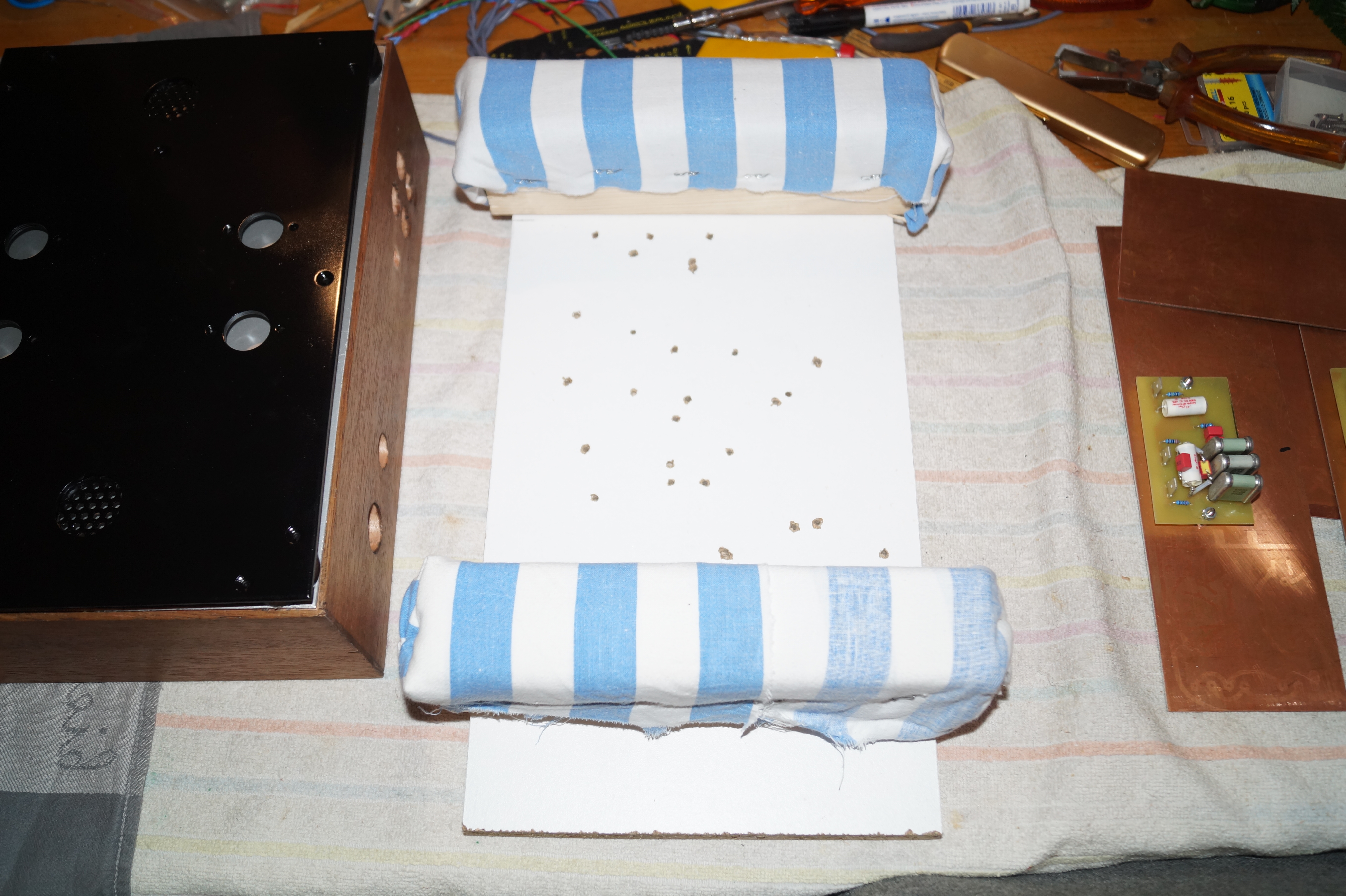

Dat doen we met behulp van de PhonoDude Workmate

[douwebakker]

Plak je straks nog een stukje vilt onder de damschijven?
