....Natuurlijk Aad, maandag wat materiaal verzamelen en dinsdag verder..

Ik houd mij beleefd aanbevolen!

groet,
Aat

Ja, voor degelijke uitvoering en verantwoorde vormgeving, Loek & co.
Anne

[cool]

Anne

[cool]

Een stuk van 15cm teflon 20mm kunnen bemachtigen. 5 kapjes hier uit moet lukken. Wordt totaal 6 dus. Ik weet niet hoeveel er nodig zijn?
Bij radio Twente komen in februari weer de ceramische kapjes op voorraad. Een ander geschikt materiaal is Peek, schijnt wel duur te zijn want er stond op geschreven: zeer zuinig mee omgaan. ik heb het dus maar laten staan.

[Pjotr]

Peek is i.d.d. vrij duur spul, vergelijkbaar met teflon. Peek is wel veel sterker dan Teflon, ze maken er ook inbus boutjes van. Het kan echter minder temperatuur hebben, 180gr ongeveer. Echt duur wordt het pas met Macor. Daar waren de scharnieren van de deuren van de Apollo capsule van gemaakt http://nl.farnell.com/unbranded/7156248 ... dp/7156248

Ik heb ooit een spierkrachtmeter gemaakt voor gebruik in een MRI scanner. Daar mocht niets van metaal of geleidend materiaal aan zitten. Die was geheel van peek gemaakt.

[AatV]

@Loek,
Heb er in eerste instantie 4 nodig, voor latere projecten zou nogmaals 4 wel prettig zijn.
Dacht nog een flink stuk Teflon te hebben en dat is ook wel zo (ruim 30 x 30 cm.) maar helaas maar 10 mm. dik.
Laat nog even weten of ik iets aan moet schaffen o.i.d. voor de kapjes.

@Peter,
Mooi materiaal dat Peek, maar dan vooral in combinatie met Cloppenburg...(inderdaad flauw )

groet,
Aat

[daniel]

Dat PEEK kan hoger in temperatuur. Wordt o.a. gebruikt voor connectoren die tegen hoge temperaturen moeten kunnen. Kan volgens mij makkelijk tot 250°C.

Alleen de kleur is zo vies...

[Pjotr]

@Peter,
Mooi materiaal dat Peek, maar dan vooral in combinatie met Cloppenburg...(inderdaad flauw )

groet,
Aat

Ja, de zaak voor een voor een goede buishoed

Overeenkomst is ook dat ze min of meer tegelijkertijd met de buizen teloor zijn gegaan.

[Ah!buis]

Overeenkomst is ook dat ze min of meer tegelijkertijd met de buizen teloor zijn gegaan.

Buizen zijn nog lang niet uitgeteld
Ze worden nog volop gemaakt
Anne

[Pjotr]

Overeenkomst is ook dat ze min of meer tegelijkertijd met de buizen teloor zijn gegaan.

Buizen zijn nog lang niet uitgeteld
Ze worden nog volop gemaakt
Anne

Dat is meer de Crea Bea hoek Anne. Op een enkele specialiteit na toch niet meer serieus.

[Ah!buis]

Dat is meer de Crea Bea hoek Anne. Op een enkele specialiteit na toch niet meer serieus.

Toch fijn dat je de buis nog in de scheppende en gezegende hoek ziet zittten
Anne

[AatV]

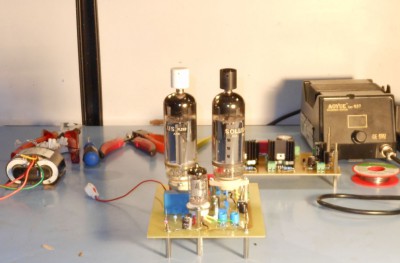

Het is nog geen kerstmis maar toch is de kerstman al langs geweest, wat kleiner dan ik dacht en zonder baard.
Hij had twee cadeautjes bij zich; teflon en bakelieten topcaps.
Heb ze even geprobeerd en ze passen goed!

groet,
Aat

[ds23man]

Ziet er nu uit naar parfum spuitflesjes.

[Henkjan]

hé, zo'n Alijojo soldeerstation heb ik ook

[AatV]

hé, zo'n Alijojo soldeerstation heb ik ook

Ik zou bijna zeggen: wie niet.
Tis natuurlijks niks bijzonders, maar het doet wat het moet doen. (verhit raken en blijven...)

groet,
Aat

[Ah!buis]

D'r zit geen draad aan
Anne

[ray5150]

hé, zo'n Alijojo soldeerstation heb ik ook

Ik zou bijna zeggen: wie niet.

Ikke.

[AatV]

Heb door drukte heel weinig aan de versterker kunnen doen, dus wat dat betreft uit het westen geen nieuws.
Heb wel zitten bedenken dat ik voor zaken als hulpspanningen en een eventueel ingangsfilter wat aparte printjes wil maken die verticaal op de hoofdprint staan. Komt de afmeting van de hoofdprint ten goede en maakt het e.e.a. wat makkelijker om te veranderen of zelfs om bijvoorbeeld filterprintjes te kunnen wisselen.
Heb met dit soort dingen geen ervaring en zou graag willen weten welk soort connectors hiervoor geschikt is en of ik hier geen problemen met de contactzekerheid ga krijgen.

groet,
Aat

[ray5150]

Hoeveel contact-punten denk je nodig te hebben ?

[AatV]

Tja, daar vraag je me wat..
Signaal: in- en uit, beiden met massa, dus vier.
Voeding in: + en - en massa, maakt drie.
Voeding uit: + en - en massa, weer drie
(deze laatste alleen als het printje gebruikt wordt voor een hulpspanning, maar dan geen signaalaansluiting)

Ik kom voor een filterprintje dus op 7, met wat reserve omdat ik vast wel iets vergeet, dus maximaal 8 tot 10.

groet,
Aat

[Barry2001]

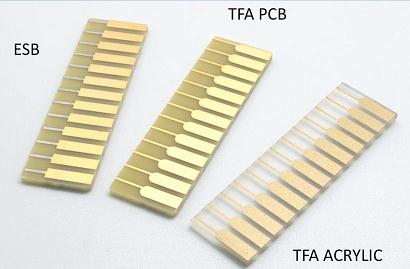

Spanning, hoge spanning? Of bouw je de filters met discrete componenen, dus laagspanning. Ivm afstand contacten. Zijn echt mooie connectoren voor card edge beschikbaar en niet duur. Vlakjes op je pcb maken, geschikte connector kiezen ivm je printdikte.
Ik bedoel zoiets als dit:



[Ah!buis]

In Belgie vindt je zoiets, weet niet waar in Nederland.
Op de hoofdprint zet je dit,
https://www.gotron.be/componenten/conne ... kbaar.html
En dan prik je de aanhang haaks hiermee erin,
https://www.gotron.be/componenten/conne ... kbaar.html
Anne

[ray5150]

Ik denk dat mechanisch niet al te jofel is, Anne. misschien als de PCB in een frame zit dat het nog net gaat.
De groene connectoren die Barry aangeeft heb ik bij Radio Twenthe gezien, misschien daar eens gaan kijken ? ze hebben nog meer van dat spul daar.

[Ah!buis]

Ik denk dat mechanisch niet al te jofel is, Anne. misschien als de PCB in een frame zit dat het nog net gaat.
De groene connectoren die Barry aangeeft heb ik bij Radio Twenthe gezien, misschien daar eens gaan kijken ? ze hebben nog meer van dat spul daar.

Je moet idd de print wel wat steun geven.Die dingen waar Barry mee aankomt gaan wel als de printsporen verguld zijn of zo.Gewoon kopersporen erin geeft na een tijdje slecht kontakt. Tijdelijke oplossing is dan wel print vertinnen, wordt het dikker en de aansluiting krast er wat in, niet ideaal.
Anne

[Barry2001]

Achnee man, dan moet je het wel heel bont maken. En een superstabiele oplossing als je de insteekprint niet al te groot maakt, wordt oa in aviation (luchtvaart) toegepast, als er iets rammelt..

[Ah!buis]

Achnee man, dan moet je het wel heel bont maken. En een superstabiele oplossing als je de insteekprint niet al te groot maakt, wordt oa in aviation (luchtvaart) toegepast, als er iets rammelt..

Zelf gedaan, slechte ervaring mee.Computer uitbreidingskaarten en ook de aansluiting van de 5" drives waren verguld.Dan werkt 't wel.
Anne
