Het begint weer te kriebelen iets met EL34 PP / KT66 / 6L6

[Ah!buis]

Mag ik vragen waarom Anne ?

Alle werstanden daar een andere waarde toegekend.Makkelijker met de wat lagere voeding (50 ipv 70) en beter voor de trimpotjes, minder stroom door het sleepkontakt (zwakke punt van die dingen)

En ik ga eens bij Kappa neuzen

Was in de kantine bij de nieuwjaars wensen .
Anne

[OpaBert]

Ik loop wat klem bij die smoor spoel van 300mA
Mag daar ook dat elektronisch ding in
Het zal wel Maar ik vraag het even ik heb die namelijk nog ergens liggen bestukt en al
Ik kom er op terug als ik dat dingetje gevonden heb Momentje
edit

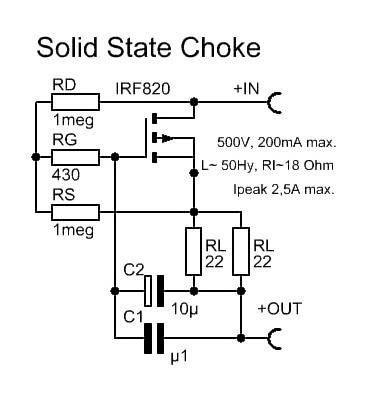

die elektronische is 200ma
is dat ding te modificeren voor wat meer stroom Anne ?

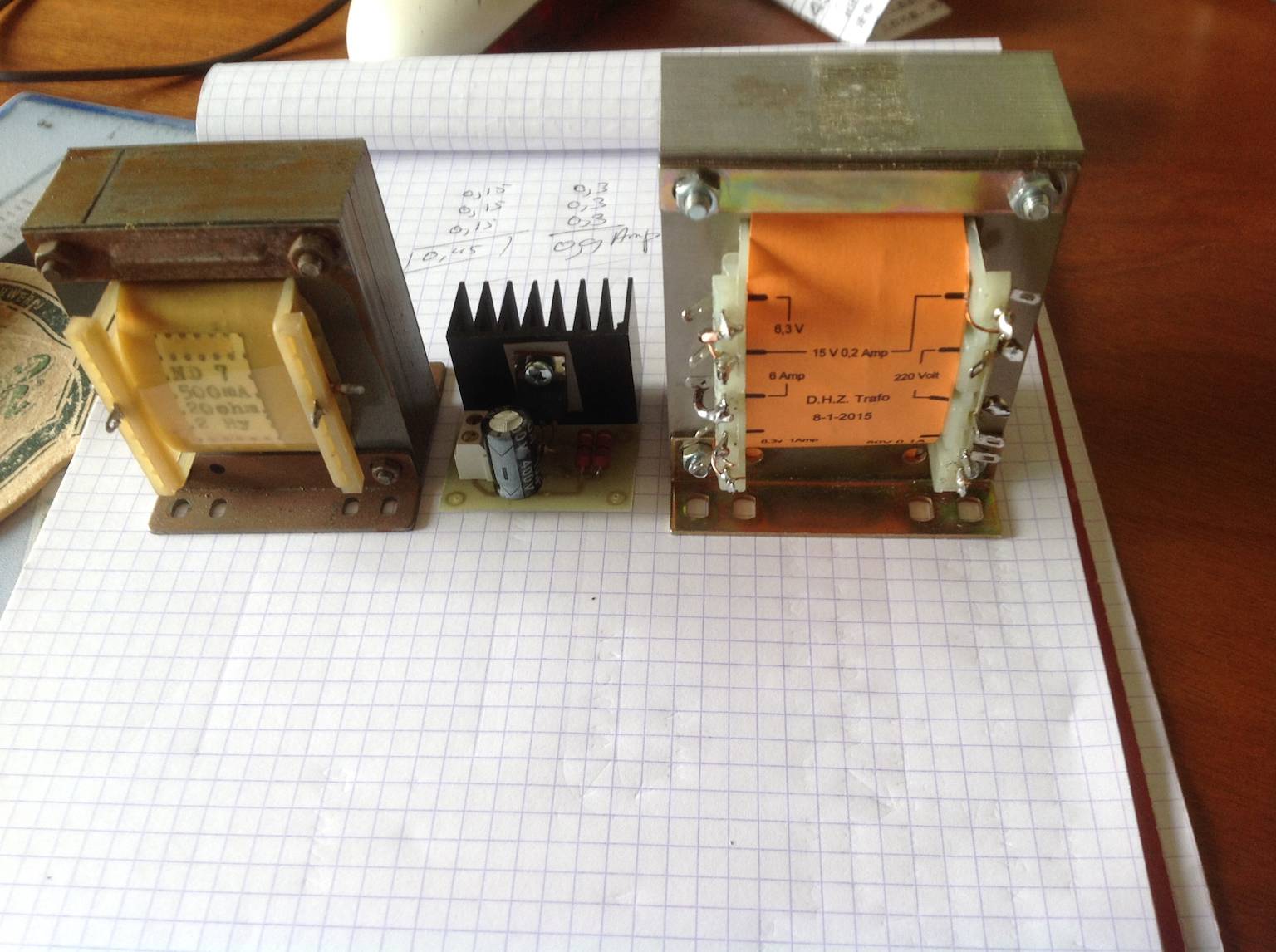

Ik heb ook een 2H smoorspoel 500ma als die ook goed is of beide gebruiken ?
Ben weer een al oor Anne
zie de foto


[Ah!buis]

Die namaak smoorspoelen zijn meer een noodoplossing.Werken als de rimpel niet te groot is en als je het spanningsverlies niet erg vind.Een goeie balansversterker heeft eigenlijk helemaal geen smoorspoel nodig.Zet er die 2H maar in.
Anne

[OpaBert]

OK
Gaat die 2 H er in.
Dan heb ik ongeveer alle grote dingen welke onder de bodemplaat zitten
Kan ik gaan schuiven met de spullen
De HS trafo plat of recht op
De UGT voorlopig de U70BN en komen ook rechtop links en rechts van de HS trafo
Als die U70BN dat zal best wel goed klinken ( hoop ik )
Zeer benieuwd in ieder geval , ik wil niet de Hammond uit m'n EL12 versterker slopen
EDIT
kan ook die 6H spoel op het chassis plaatsen in een stukje koker 100x100 met een deksel erop
Ik lees vanavond pas ( weer ) dat die U70BN maar voor 20 watt is eigenlijk wel weinig voor een amp met 2x el34
Dat was ik al weer vergeten
dan zullen er wel 2 Poolse op moeten
http://sklep.lampyelektronowe.pl/?385,t ... y-pp-indel
http://sklep.lampyelektronowe.pl/?220,t ... y-pp-indel
http://sklep.lampyelektronowe.pl/?621,t ... oidalny-pp
Kan dat Anne
de goedkoopste zijn de bovenste 2 35 tot 40 euro ongeveer per stuk
de onderste 68 euro per stuk
EDIT
Ik weet alleen niet of ee trafo met een RA 1,73 K wel kan of is dit de RAA ?
Maar ik hoop Anne dat jij me kan vertellen welke in deze Amp past
Muccias Gracias por favor

[OpaBert]

Kogel is door de Kerk ,
Kon geen kwaad hij stond leeg
Er gaan een paar wijzigingen komen door omstandigheden

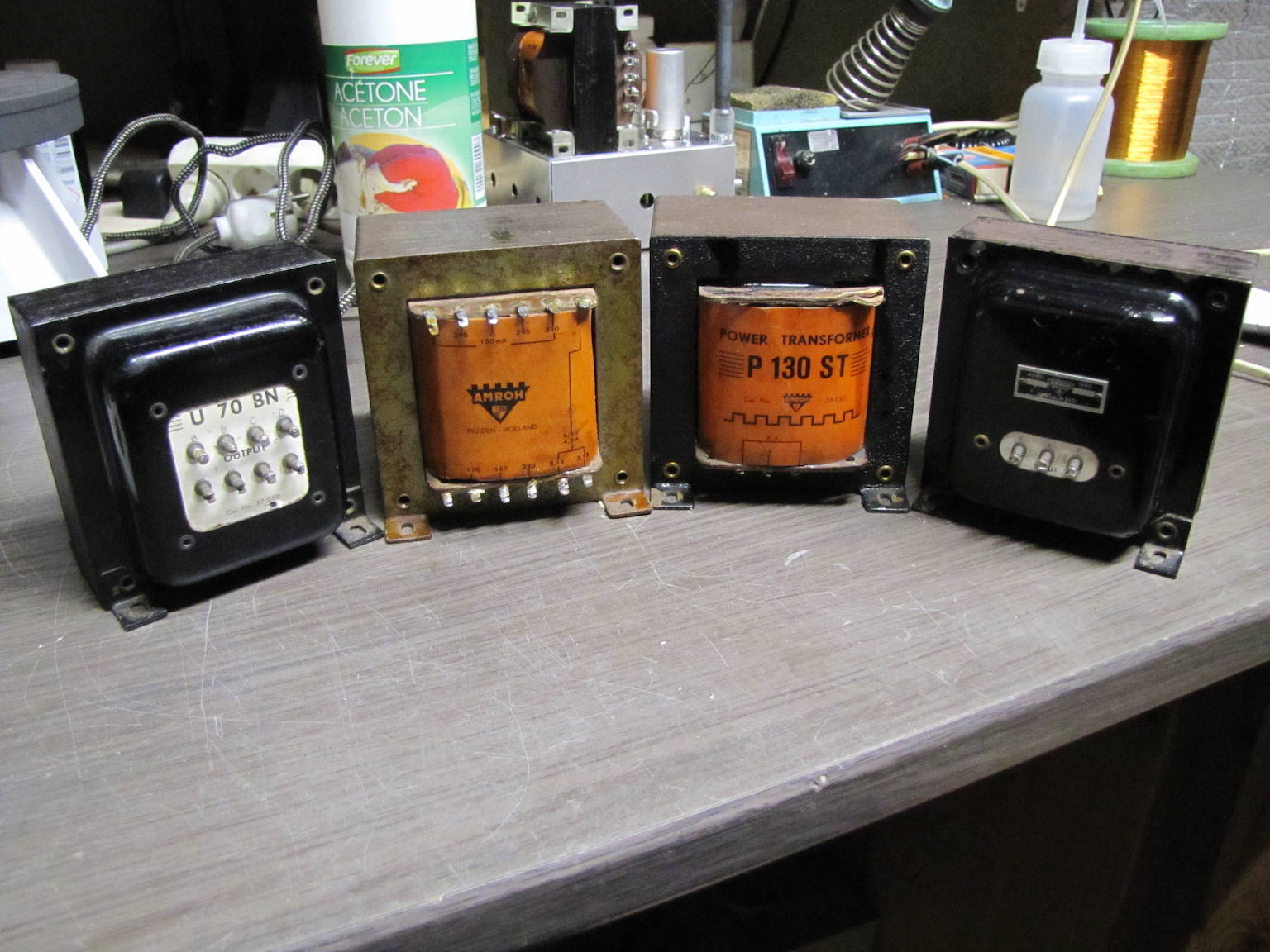

De versterker gaat worden gevoed uit 2x P130ST van Amroh
De UGT ,s ook Amroh 2xU70BN uit diezelfde tijd
Ook 2 x 100mA smoorspoelen Amroh
Sec zijn de spanningen .: 2X275V, 2X320V 150mA
Gloeispanningen ,0-4-5V 2A , 2X3.15V 4.5A
Het gewicht van alle te samen is niet gering

Anne gemeten over de 320- 0 is onbelast op beide trafo's op een volt nauwkeurig aan elkaar gelijk
Schrik niet onbelast 355 volt !!
moeten we wat wijzigen en wat ?
Kunnen we op Chique en elk paar EL34 een aparte voeding geven ?
Eventueel in plaats van die EYY13 2x AX50 of 2xGZ34 met die 5 volt wikkeling op de P130ST
Ik gooi maar even een paar balletjes op Anne

EDIT
Anne haalt me uit de droom , CQ nachtmerrie
De AE Trafo Blijft zitten Punt!
De U70BN worden de UGT,s
Reden
Te veel wijzigingen
Bovendien veel te zwaar om het te kunnen versjouwen

[OpaBert]

Ik ga die 50K instel potmeters aan de andere kan van de print zetten
zodat ik ze aan de bovenzijde kan instellen
verder blijft het in mijn bovenkamer rond tollen met allerlei ( dikwijls niet ) uitvoerbare ideeën

[OpaBert]

Anne, de voeding De elco C6
de spanning welke uit de trafo komt zit 350 volt maal wortel 2 is kort aan de 500 volt
De eerste elco c6= 470 uF = 450 volt
zit ik abuis met of moeten we dat toch maar wijzigen
ik heb anders een paar mooie zwarte lange elco,s rond 35mm van 820Uf 400 volt
die kan ik in serie zetten met een 100K weerstand er over dan heb ik 410Uf 800 Volt
410 uF Dat is misschien weer te weinig ?
Kan er ook 4 in zetten dan is 820uF 800 Volt

Graag je advies Anne
Is de impedantie RAA goed met 450 Volt op de EL34 ??
Welke aftakking moet ik nemen BF 3k8 of BE 5K?
Past dat dan aan ? Met de 300 volt aftakking ( 400 volt DC ) dan heb je minder vervorming ?
Jaag ik die U70BN niet uit zijn beugels ?

Of zeg je doe eest maar op 350V terug kan altijd
weer een hoop vragen

[OpaBert]

Zit uit te vogelen hoe de opstelling te maken

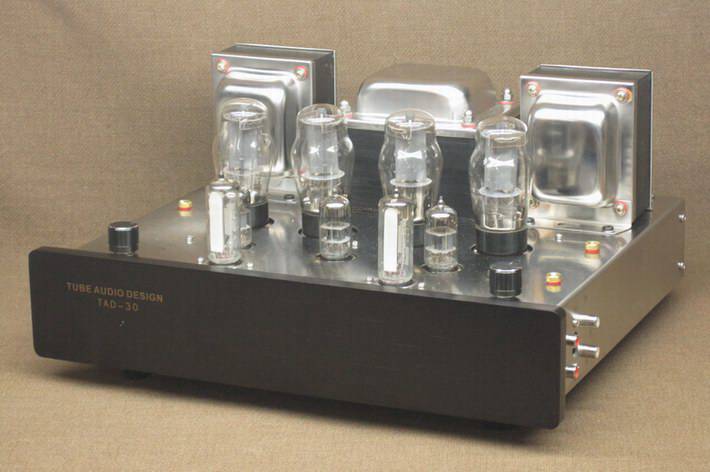

ik heb dit gevonden
zoiets denk dat het gaat worden
met een paar verschillen
Geen RCA ingangen aan de zijkanten
de UGT krijgen beide een rechthoekige aluminium afscherming
en de trafo een kap of ook een zelfgemaakte kap
voor een 120x100 trafo is geen cover te krijgen

[Barry2001]

https://www.transformatorspecialist.nl/ ... zwart.html

Geen cover, maar die grootste maat trafo behuizing onderaan moet passen Bert.

[OpaBert]

Kijk dat is goed nieuws Barry
FF sparen 3 trafo,s en Porto is weer een behoorlijke uitgave
ik ben eigen al geruime tijd aan het bedenken om zelf van die dingen te maken van aluminium of staal koker
de lengte wat je nodig hebt is altijd rest afval
met staal wordt het allemaal erg zwaar die koker is vaak 3- 4of soms wel 8mm dik
Ik heb pas geleden aluminium koker gekregen van 80x80x2 en 100x100x5
Hoef ik alleen een deksel er op te maken
Maar deze zijn te klein Barry
of een kap over alle 3 de trafo,s en elko,s

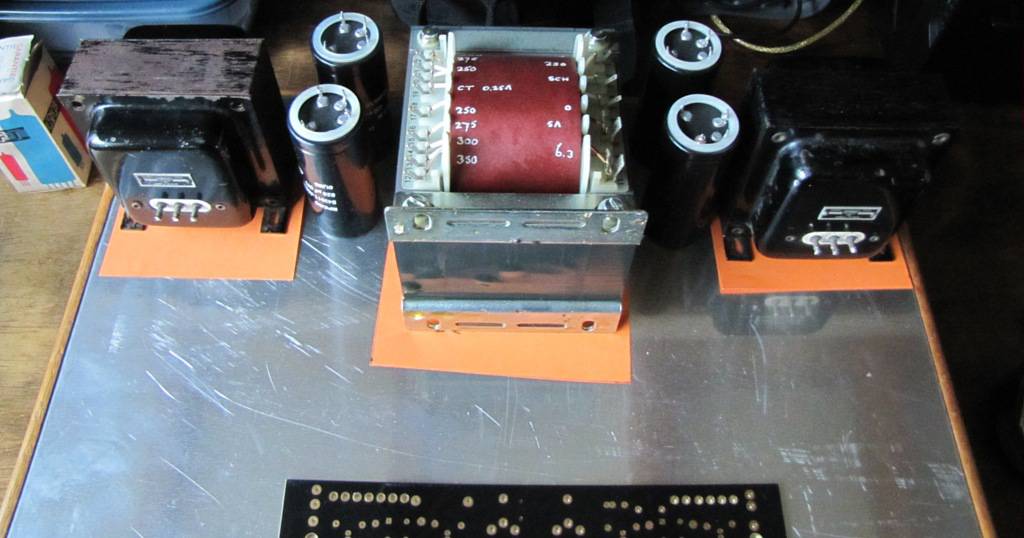

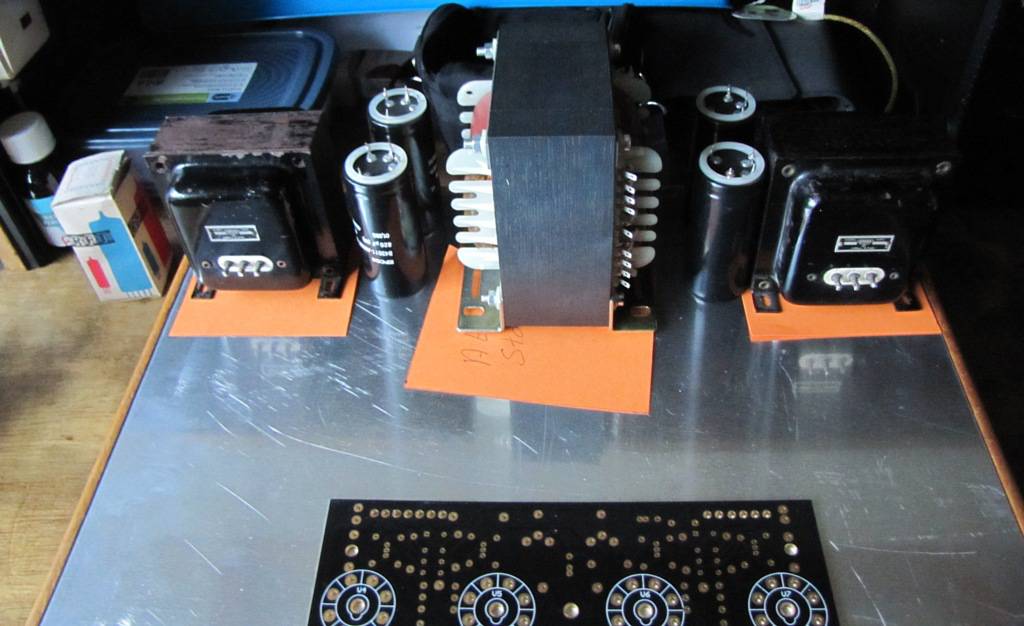

ik kan deze opstelling kiezen

Recht op kan ook nog
EDIT

[Barry2001]

Of een kap maken van geperforeerd aluminum over alle 3 de trafo's, en dan zwart spuiten oid. Staat ook wel fraai en kost de wereld ook niet.

https://www.aluminiumopmaat.nl/aluminiu ... plaat.html

[OpaBert]

Ja precies Barry
ik heb toevallig net een stuk waar ik het uit kan knippen op de tafel liggen
edit
allleen zetten moet ik met plankjes stuk hoekijzer en zo doen
ik heb geen zetbankje

[Barry2001]

Profieltje maken van staf, alu plaatjes op maat bestellen, afwerken met hoekprofieltjes zodat je de naden niet ziet. Blijft low budget en dat kun je superstrak krijgen zonder zetbank.

[RobertD]

Welke voedingstrafo gaat het nou worden Bert?
Die op de foto levert 250mA AC, daar houdt je na gelijkrichten nog 250mA /√2 = 177mA van over.

Je kunt dan max 40mA DC ruststroom door de eindbuizen instellen.
Dan heb je 17mA over voor de stuurbuizen.

[OpaBert]

[HOI Robert
quote]Welke voedingstrafo gaat het nou worden Bert?
Die op de foto levert 250mA AC, daar houdt je na gelijkrichten nog 250mA /√2 = 177mA van over.
[/quote]
Zoals ik het begrijp Robert is het 250mA bij 700 volt
en 500mA bij die 350 volt

De trafo is 202VA
0,5Ax350V =175 VA 6,3 x 5=30VA samen 205VA
Ik denk dat ik het goed doe Robert
Die 350volt wordt 500 volt DC (onbelast)
De moeten we dan ook door die 1,4 delen (ruwweg) = 350 ma ampere
Lekker makkelijk rekenen
is dan totaal 40mA x4 =160 mA hou ik over 190mA
die 190mA is dan ook om als ik wat verder uit stuur tot 25 watt per buis piek voldoende (denk ik)
Die U70BN is ook maar geschikt voor 20 watt
anderzijds is dat ruim voldoende om ruzie te krijgen met je buren

[OpaBert]

Profieltje maken van staf, alu plaatjes op maat bestellen, afwerken met hoekprofieltjes zodat je de naden niet ziet. Blijft low budget en dat kun je superstrak krijgen zonder zetbank.

Ja is een idee Barry
Die rooster plaat gewoon lijmen met Kit en de hoek profieltjes er op ook
is het helemaal mooi afgewerkt en dan in het bevestiging profieltje draad tappen kan je het langs onder onzichtbaar vast zetten
Ik zie dat wel zitten

[Barry2001]

Kun je helemaal op eigen maat maken, desnoods geen geperforeerde plaat, wat je zelf wilt. Misschien eerst even afwachten of er weer trafo's heet gaan staan worden

[RobertD]

[HOI Robert
quote]Welke voedingstrafo gaat het nou worden Bert?
Die op de foto levert 250mA AC, daar houdt je na gelijkrichten nog 250mA /√2 = 177mA van over.

Zoals ik het begrijp Robert is het 250mA bij 700 volt
en 500mA bij die 350 volt

De trafo is 202VA
0,5Ax350V =175 VA 6,3 x 5=30VA samen 205VA
Ik denk dat ik het goed doe Robert
Die 350volt wordt 500 volt DC (onbelast)
De moeten we dan ook door die 1,4 delen (ruwweg) = 350 ma ampere
Lekker makkelijk rekenen
is dan totaal 40mA x4 =160 mA hou ik over 190mA
die 190mA is dan ook om als ik wat verder uit stuur tot 25 watt per buis piek voldoende (denk ik)
Die U70BN is ook maar geschikt voor 20 watt
anderzijds is dat ruim voldoende om ruzie te krijgen met je buren

500V/1,4 = 350mA ?????

er staat toch echt 0,25A op die voedingstrafo, vandaar mijn zorg hierover.

175VA / 500V = 350mA DC. Dus dit komt toevallig wel uit.

[OpaBert]

Robert
Het gaat om deze trafo
http://www.zelfbouwaudio.nl/forum/downl ... ?id=107105

Kan niet zien op m'n iPad of dit werkt
Dus misschien dadelijk even editeren met m'n P C

[OpaBert]

Anne, de voeding De elco C6
de spanning welke uit de trafo komt zit 350 volt maal wortel 2 is kort aan de 500 volt
De eerste elco c6= 470 uF = 450 volt
zit ik abuis met of moeten we dat toch maar wijzigen
ik heb anders een paar mooie zwarte lange elco,s rond 35mm van 820Uf 400 volt
die kan ik in serie zetten met een 100K weerstand er over dan heb ik 410Uf 800 Volt
410 uF Dat is misschien weer te weinig ?
Kan er ook 4 in zetten dan is 820uF 800 Volt

Graag je advies Anne
Is de impedantie RAA goed met 450 Volt op de EL34 ??
Welke aftakking moet ik nemen BF 3k8 of BE 5K?
Past dat dan aan ? Met de 300 volt aftakking ( 400 volt DC ) dan heb je minder vervorming ?
Jaag ik die U70BN niet uit zijn beugels ?

Of zeg je doe eest maar op 350V terug kan altijd
Misschien heb je geen tijd gehad
Om al het gedoe van mij te volgen
Kan mezelf amper bij houden

[Ah!buis]

Zo, heeft even geduurd.Op andere comp. overgestapt, was nogal een puinhoop, duurde nogal om alles weer aan de praat te krijgen.
Voor de voeding zou ik het maar op 400V houden (300V tap),hoger heeft niet veel zin de UGT's kunnen toch niet meer.En de A en D aansluiting lijkt wel wat .Gaat van 7 naar 3k8 , met 8Ω kom je dan richtig 4k voor Raa.
Anne

[OpaBert]

OK Anne
Jaa ik miste je al
OK tap op 2x300 vac resultaat DC tegen 400 volt DC
En de LS tap op A-D
Vandaag ook war spul binnen gekregen van EOO
Kan dus wat op m'n printje gaan werken.
Getekend heb ik een een hoop als tijd verdrijf

[OpaBert]

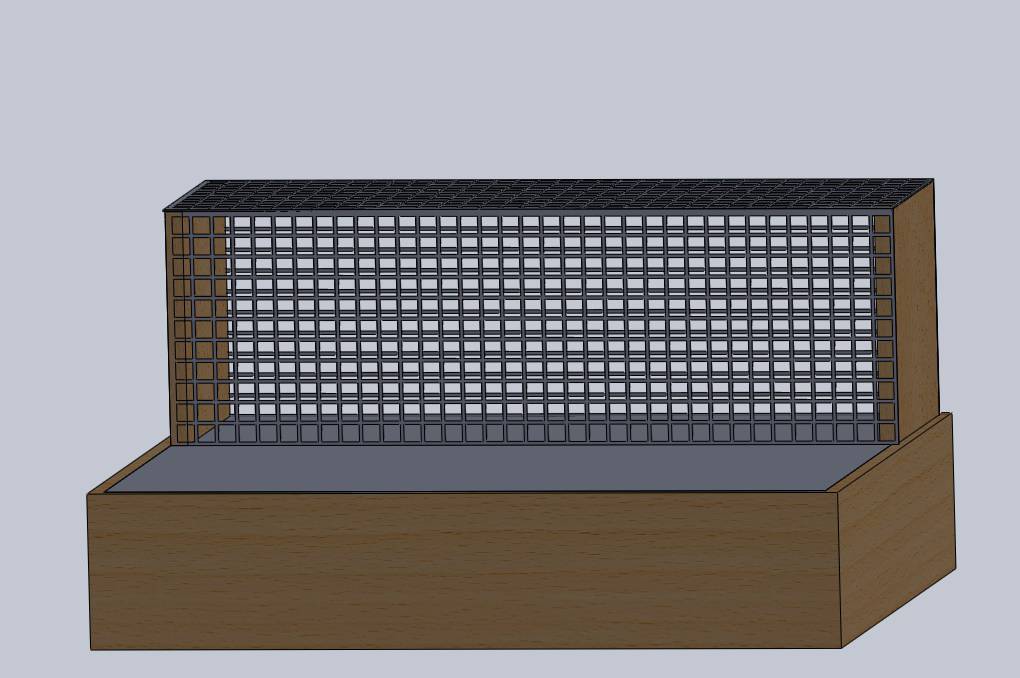

Barry zoiets

[OpaBert]

Anne Moeten de EL34 op 40 ma worden in gesteld worden per stuk ?
dat is in totaal 160ma
Wat zal de Totale Anode stroom zijn met die 20 watt aan die U70BN per kanaal ?

[Ah!buis]

Komt niet zo precies, zolang 't niet teveel is voor de buizen en voeding.

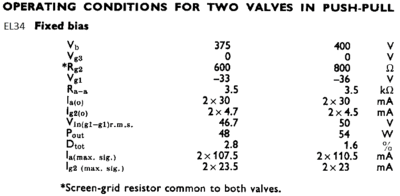

Deze gegevens heb ik hiervoor,

Je ziet dat met de EL34 en zo'n 400V er meer vermogen komt dan de UGT aankunnen.Niet erg,de stroom mag 100mA voor de trafo,gaat maar vervormen als 't teveel is.
Als je de Raa wat hoger kiest (andere aftakking) wordt het ook minder, gegevens gaan uit van maximum mogelijk,hoeft niet.
Anne
