Peerless HDS en AMT voor Dré

[pappaleo]

Dit is trouwens met een lcr circuit er tussen,maar die is niet breedbanding genoeg.

In serie met je tweeter of parallel?

[Henkjan]

een RL zou dat moeten doen toch?

[dre]

Dit is trouwens met een lcr circuit er tussen,maar die is niet breedbanding genoeg.

In serie met je tweeter of parallel?

In serie.

[wouter]

Volgens mij gaat dat maar net. De woofer houdt het bij 2 kHz voor gezien. Als je met filteren die helling netjes weet door te zetten hou je die piek op 4 kHz. Die zit dan met een simpele filtering op -10dB en dat is echt nog wel hoorbaar. Daar moet je dus maatregelen tegen nemen..

Die 6,5" HDS luidsprekers zou je probleemloos tot ca 3kHz moeten kunnen gebruiken.
Dit type tweeter lijkt me gevoelig voor belasting onder 2kHz. Verder past het volgens mij allemaal prima.

Hier wat ontwerpinfo over de HDS182: http://www.troelsgravesen.dk/Peerless_HDS830875.htm

De eerste plaatjes van de AMT is met 5uF in serie, dat vertekent het beeld misschien.

Je kunt met een 'shelf' filter het bovenste gebied dempen: een spoel met parallel een weerstand, dit in serie met de tweeter.

Echter, misschien kun je ook gewoon voldoende 'winnen' met een wat opslingerende hoogdoorlaat rond 3kHz. Vervolgens demp je het geheel dan met een L-pad van weerstanden.

[dre]

Bedankt Wouter!

Ik zal het eens gaan proberen!

[dre]

Ondertussen ben ik tegen een setje Peerless hds-182 met faseplug aan gelopen.

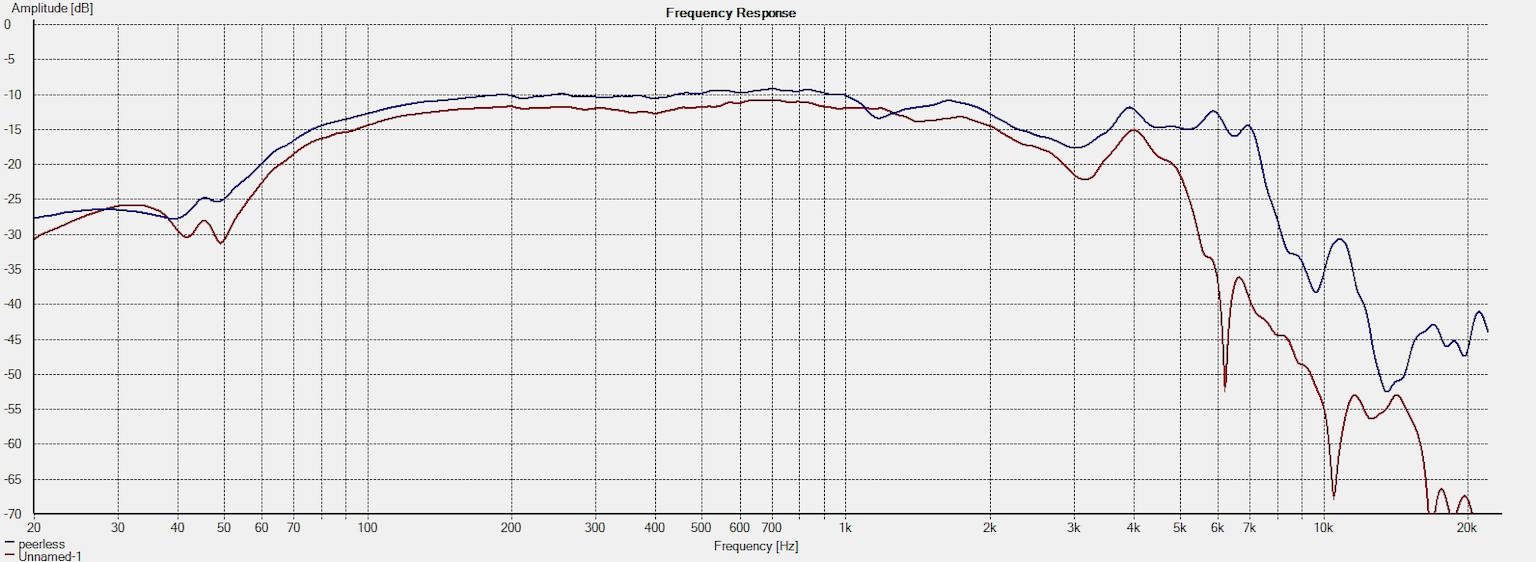

Hier dus de metingen van de beide versies:

Rood is de versie zonder fase plug (850439) http://www.parts-express.com/pedocs/spe ... -44443.pdf
Blauw de versie met plug (850467) http://www.d-s-t.com.au/data/Peerless/850467.pdf

[dre]

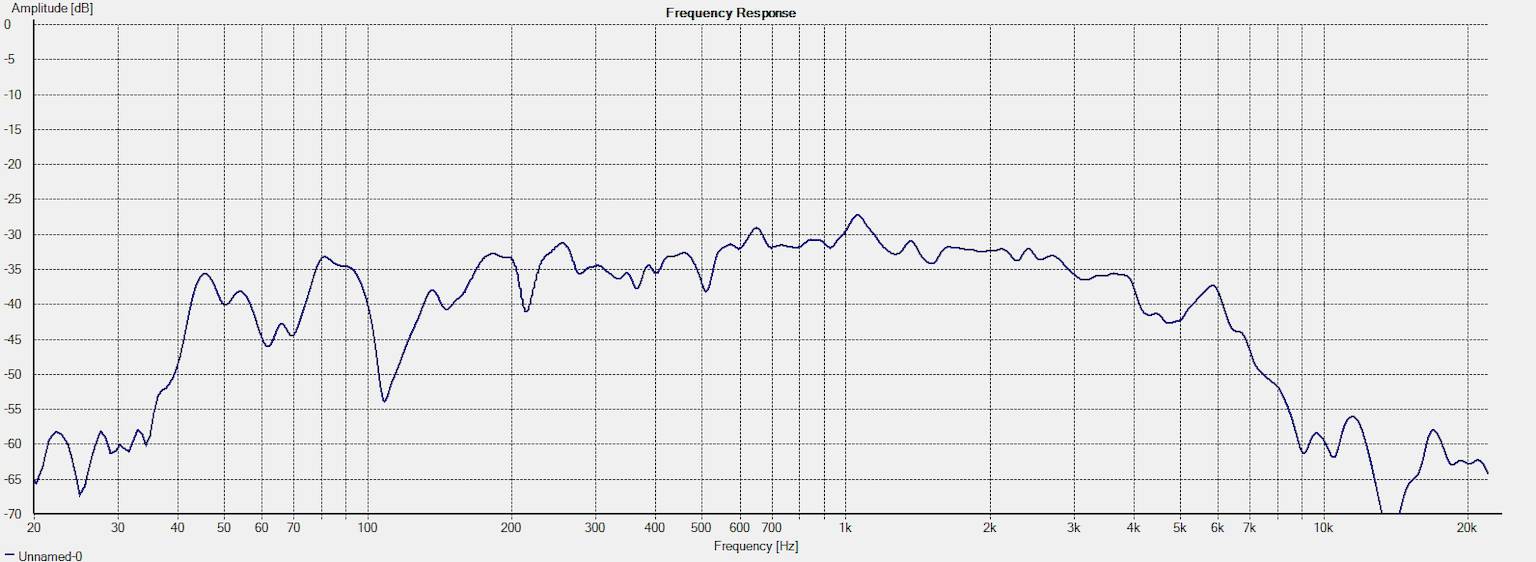

2 woofers in de kast op 1m geeft een heel aardig plaatje:

[SSassen]

Ik mis de plaatjes dre, en dan bedoel ik niet de grafieken ...

[dre]

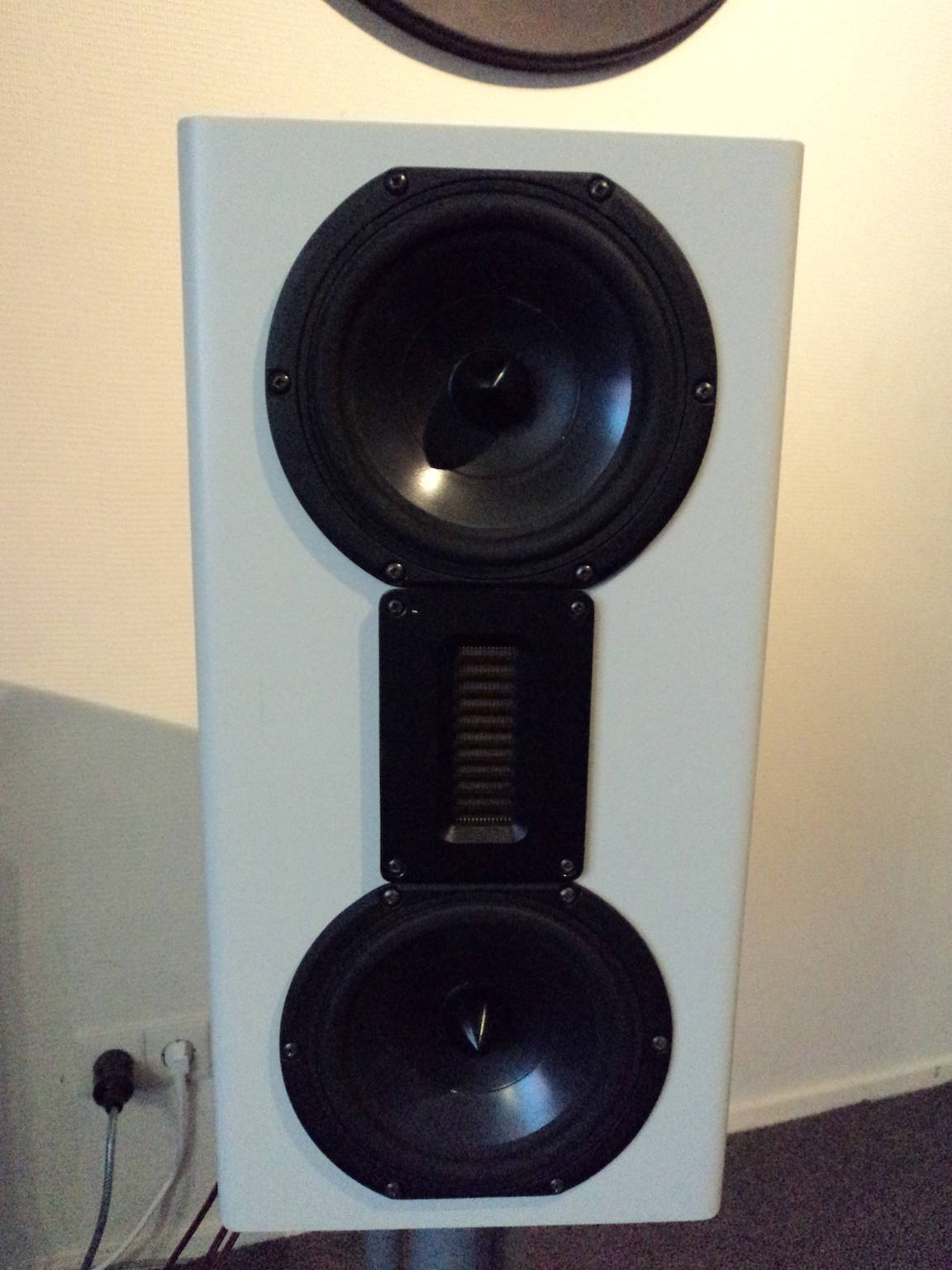

Ik ga de camera even zoeken.....

[dre]

Als jullie andere plaatjes willen hoor ik het wel.

[jeroen_d]

Na wat stoeien lijkt het toch wel te gaan lukken!
Waar ik echt tegenaan loop:hoe kan ik het hele tweeter gebied vanaf 5k onderdrukken?


Drie mogelijkheden:
- je laat het filter opslingeren, zie wat ik bij Carlo heb gedaan. Lijkt tegennatuurlijk, maar als de akoestische respons klopt is er niks aan de hand. Die AMT is ohms qua impedantie en het filter zal geen vreemde bij-effecten hebben ondanks het opslingeren.
- een parallelschakeling van een klein spoeltje met een weerstand en dat in serie met de tweeter. Daar maak je een shelving lowpass mee.
- ik neem aan dat je al een serieweerstand voor de tweeter hebt staan. Dat geeft de mogelijkheid om de shelving lowpass ook op een andere manier te maken: een weerstand en condensator in serie parallel aan de tweeter, ziet eruit als een Zobel netwerk.

[dre]

Ik heb daar wat mee zitten stoeien,maar dan gaat het rendement flink om zeep.....
Teveel dus.

Ik kan niet ander zeggen:de frustratie begint op te lopen.

Maar ik ga er nog even voor zitten.

Gezien de datasheats,dacht ik dat het deze keer wat makkelijker zou zijn........

[ds23man]

Nou,dan maar helemaal vol!

rt-5003 demping 2.png

Blauw= 2gram Twaron
Rood = 2gram Twarom en een beetje baf
Groen= 2gram Twaron en zoveel baf dat ie net dicht kan.

Zou eerst hier eens naar kijken, de demping achter een dipooltweeter is zeeeeeeeeeeeeeeeer kritisch heb ik al gemerkt. Baf doet zo wie zo niks boven de 4-5K.........

[dre]

Ik heb ook al het nodig geprobeerd,het verschil is inderdaad best groot.
Ook al zijn er dingen die echt geen reet doen.....

Net even een neo 3pdr er in geschroefd.....
Het rendement is te laag.

[ds23man]

Net even een neo 3pdr er in geschroefd.....
Het rendement is te laag.

Dan verkoop je toch weer twee woofertjes?

[dre]

Mmmm,even volhouden geeft toch al iets moois.

[ds23man]

Zit nog even naar de datasheet van dat AMT dingetje te kijken, maar er staat totaal niet in hoe dat ding is gemeten.......

[dre]

het lijkt inderdaad wel een chinese grap.

[jeroen_d]

Ik heb ook al het nodig geprobeerd,het verschil is inderdaad best groot.
Ook al zijn er dingen die echt geen reet doen.....

Net even een neo 3pdr er in geschroefd.....
Het rendement is te laag.

Stuur de frd en zma files eens op, dan zal ik ook eens een poging wagen.
