Een klein voedingsonderzoek

[hannesie]

Als ik dat allemaal zie, ben ik eigenlijk wel benieuwd hoe de voeding die ik net heb, zou scoren.

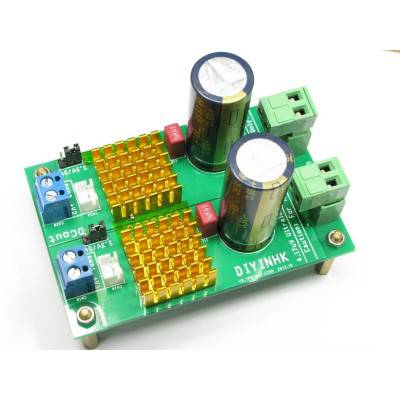

Van DIYINHK.
http://www.diyinhk.com/shop/audio-kits/ ... -1ax4.html


[FR_Aad]

Als ik dat allemaal zie, ben ik eigenlijk wel benieuwd hoe de voeding die ik net heb, zou scoren.

Van DIYINHK.
http://www.diyinhk.com/shop/audio-kits/ ... -1ax4.html


Ik ook

[Gerrit]

Als ik dat allemaal zie, ben ik eigenlijk wel benieuwd hoe de voeding die ik net heb, zou scoren.

Van DIYINHK.
http://www.diyinhk.com/shop/audio-kits/ ... -1ax4.html


Die is zo te zien voor digitale circuits zoals een DAC, dat is weer een ander verhaal. Een goede lokale ontkoppeling is daar nog veel kritischer. Qua opzet lijkt het wel wat op de LC-Audio voeding.
Het ligt natuurlijk ook voor de hand maar de lokale regelaars met een aparte sense lijn geeft in dit kleine onderzoek het beste resultaat.

Gerrit

[ray5150]

Als ik dat allemaal zie, ben ik eigenlijk wel benieuwd hoe de voeding die ik net heb, zou scoren.

Van DIYINHK.
http://www.diyinhk.com/shop/audio-kits/ ... -1ax4.html


Stuur er eentje op naar Gerrit, meetresultaten verschijnen vanzelf in dit topic.

[Ah!buis]

Tijdje geleden ook 's naar die ruisarme regelaars gekeken,zie me die niet meer gebruiken,gewoon nieuwsgierigheid.
Meen me te herrinneren dat de kleine ruis ten koste gaat van de regeling en dat de rimpel-onderdrukking zelfs minder is dan een LM317
Anne

[hannesie]

Die is zo te zien voor digitale circuits zoals een DAC, dat is weer een ander verhaal. Een goede lokale ontkoppeling is daar nog veel kritischer. Qua opzet lijkt het wel wat op de LC-Audio voeding.
Het ligt natuurlijk ook voor de hand maar de lokale regelaars met een aparte sense lijn geeft in dit kleine onderzoek het beste resultaat.

Gerrit

Dan word ik nieuwsgierig, bij je DLCP heb je naar ik meen te maken met, een A/D conversie en tevens een D/A conversie, en het tussenliggende DSP deel, ook digitaal.

Moet het dan beter of mag het dan minder, ik ben in die zin beperkt ( in kennis en opleiding) voor wat het moet zijn maar probeer het te begrijpen.

Beter dan het beste leek mij de optie, en een zeer stabiele, en zonder ruis lijkt mij dan het beste.
Waar en wat snap ik het niet.

[Gerrit]

Die is zo te zien voor digitale circuits zoals een DAC, dat is weer een ander verhaal. Een goede lokale ontkoppeling is daar nog veel kritischer. Qua opzet lijkt het wel wat op de LC-Audio voeding.
Het ligt natuurlijk ook voor de hand maar de lokale regelaars met een aparte sense lijn geeft in dit kleine onderzoek het beste resultaat.

Gerrit

Dan word ik nieuwsgierig, bij je DLCP heb je naar ik meen te maken met, een A/D conversie en tevens een D/A conversie, en het tussenliggende DSP deel, ook digitaal.

De DLCP heeft 9! lokale regelaars van het type Hxr aan boord, apart voor de digitale en analoge deel. De test die ik nu bedacht heb gaat over het analoge deel. Hoe je regelaars voor digitale circuits moet testen zou ik niet weten, bovendien gaat de benodigde bandbreedte de mogelijkheden van de Clio te boven.
Gezien de prestaties van de HxR heb ik er het volste vertrouwen in dat de lokale regelaars op de DLCP geoptimaliseerd zijn voor hun specifieke toepassing.

Beter dan het beste leek mij de optie, en een zeer stabiele, en zonder ruis lijkt mij dan het beste.
Waar en wat snap ik het niet.

Wat deze metingen een beetje laten zien is dat het van belang is dat de spanning op de chip stabiel is, de LC-Audio voeding is zeer stabiel maar zit te ver van de chip en heeft ook geen aparte sense lijnen om te kunnen reageren op de belasting door het mulitone signaal. De HxR's zijn juist gemaakt om snel op de belasting te kunnen reageren, correct gebruik van de sense lijnen is hiervoor natuurlijk belangrijk, en kunnen de spanning op het punt waar het nodig is constant houden.

Wat gaat er met die voeding gevoed worden?


Gerrit

[hannesie]

Nu je dit zegt realiseer ik mij dat met de introductie van de DLCP daar inderdaad de onboard spanningsregelaars het werk doen, oftewel ksnappum.

Wat gaat er met die voeding gevoed worden?

De bedoeling is dan een deel voor de Raspberry en het andere deel Ess9023 Dac chip.
Wat ik nu gebruik is dan een regelaar van Guido Tent (Tube heater supply) voor de meeste grappen die ik met de Raspberry uithaal.

Maar kleiner en dan eventueel te integreren in een kastje is dan de optie, en anders met de Class D Amp een Desktop PC settop, en dan vervalt dit weer i.v.m. de zwaarder eisen voor de voeding van de Amp.

Maar dat heeft geen echte haast, meer bezigheidstherapie.

[Gerrit]

De bedoeling is dan een deel voor de Raspberry en het andere deel Ess9023 Dac chip.

Heeft het analoge deel (I/V converters, output buffers) een aparte voeding of zit dat op dezelfde voeding als het digitale deel?

De test met de opamp is als een 'in situ' meting bedoeld, oftewel zoals het ook gebruikt wordt, i.t.t. een meting van de voeding met een ideale ohmse belasting. Uit mijn opleiding ken ik nog het verhaal van de ijzer in de spinazie. Er zit inderdaad veel ijzer in spinazie, maar dat is ooit met chemische analyse bepaald, het blijkt echter dat de ijzer in spinazie 3+ is (ferri zouten) en deze variant wordt niet door het lichaam opgenomen. Als men toen het opgenomen ijzer in het bloed had gemeten was deze fout nooit gemaakt en hadden ze voor Popeye wat anders kunnen verzinnen

Gerrit

[hannesie]

en hadden ze voor Popeye wat anders kunnen verzinnen

Die man heeft heel wat boter op zijn hoofd naast die spinazie.

Maar de ESS 9023 heeft de output en de rest geïntegreerd aan board,
http://www.esstech.com/PDF/ES9023%20PB% ... 110117.pdf

net als de PCM5102A, alleen die is dan weer 32 bits.

[Gerrit]

en hadden ze voor Popeye wat anders kunnen verzinnen

Die man heeft heel wat boter op zijn hoofd naast die spinazie.

Maar de ESS 9023 heeft de output en de rest geïntegreerd aan board,
http://www.esstech.com/PDF/ES9023%20PB% ... 110117.pdf

net als de PCM5102A, alleen die is dan weer 32 bits.

Hoeveel stroom heeft die nodig? als het onder de 100mA is zou je ook een Tentlabs shunt regelaar van 3,3V kunnen overwegen, daar moet dan wel weer de rest nog bij (gelijkrichter, afvlakking enzo).

Gerrit

[hannesie]

Dit is niet de DAC die mijn hoofd installatie moet gaan bedienen, meer een extra setje en dan leek mij dat HK voeding wel leuk en klein voor in een kastje.
Beneden staat de ESS Sabre 9016 met DSD als hoogste optie, en dan op een paar grote jongens die wat meer aan kunnen.
Maar het blijft natuurlijk wel leuk om met wat van die elementen te spelen.
Er zit ook al weer een spanning regelaartje op dat DAC -je, dus dan ook al wel wat specifieks, maar niet te lezen welke, zo een klein ding is het.

[SSassen]

Als ik dat allemaal zie, ben ik eigenlijk wel benieuwd hoe de voeding die ik net heb, zou scoren.

Van DIYINHK.
http://www.diyinhk.com/shop/audio-kits/ ... -1ax4.html


Kansloos! Zal ik dan maar een topic starten over voedingsrecepten?

[ray5150]

Kansloos! Zal ik dan maar een topic starten over voedingsrecepten?

Beetje domme vraag, lust een konijn worteltjes ?

[Ah!buis]

Kansloos! Zal ik dan maar een topic starten over voedingsrecepten?

Beetje domme vraag, lust een konijn worteltjes ?

En wortelen (hier hoor je wel 's wutulu ) zijn goed voor de ogen
Ooit al een konijn met een bril gezien ?
Anne

[hannesie]

Kansloos! Zal ik dan maar een topic starten over voedingsrecepten?

Bedoel je dan,
1. voor de toepassing voor de DLCP of,
2. hoe zeer het een schone voeding is, met niet al teveel ruis en vervorming e.d..

Dat laatste was namelijk mijn insteek.

[SSassen]

Kansloos! Zal ik dan maar een topic starten over voedingsrecepten?

Bedoel je dan,
1. voor de toepassing voor de DLCP of,
2. hoe zeer het een schone voeding is, met niet al teveel ruis en vervorming e.d..

Dat laatste was namelijk mijn insteek.

In algemene zin, een opzet voor een nette voeding voor kleinverbruikers.

[Henkjan]

Kansloos! Zal ik dan maar een topic starten over voedingsrecepten?

Bedoel je dan,
1. voor de toepassing voor de DLCP of,
2. hoe zeer het een schone voeding is, met niet al teveel ruis en vervorming e.d..

Dat laatste was namelijk mijn insteek.

In algemene zin, een opzet voor een nette voeding voor kleinverbruikers.

(en dan als toetje het "ranken" van de ebay kitjes van de bezorgchinees )

[hannesie]

En dan b.v. zo iets als dit er bij, bedoel je dat?

http://www.amb.org/audio/sigma11/
Of dit?

http://www.ebay.com/sch/i.html?_kw=powe ... +diy+ac+dc

[SSassen]

Ik ga geen andere oplossingen doormeten e.d. daar heb ik geen tijd voor, ik wil best wat concepten ter discussie stellen en wat voorstellen doen, maar daar houdt het bij op.

[Henkjan]

Ik ga geen andere oplossingen doormeten e.d. daar heb ik geen tijd voor, ik wil best wat concepten ter discussie stellen en wat voorstellen doen, maar daar houdt het bij op.

dat bedoelde ik ook, oordeel van dat soort of-the-shelf oplossingen op basis van t gebruikte concept en uitvoering daarvan

[Bertje]

Zijn al zoveel van die regelaars ontworpen, in Linear Audio vol 4 stond laatst een testje van regelaars van verschillende pluimage..:
http://www.linearaudio.nl/linearaudio.n ... rticle.pdf
Grafiekjes:
http://www.linearaudio.net/images/lette ... W%20F5.pdf
http://www.linearaudio.net/images/lette ... W%20F6.pdf
http://www.linearaudio.net/images/lette ... W%20F7.pdf
http://www.linearaudio.net/images/lette ... W%20F8.pdf
http://www.linearaudio.net/images/lette ... W%20F9.pdf

[SuperR]

Mag wat kosten, die voeding... Fancy opamp, fancy spanningsreferentie, fancy torretje. Wel leuk dat hij een sense wire gebruikt voor de feedback meting. Daar had ik nog niet over nagedacht bij voeding toepassingen.

[Kappa7]

Zijn al zoveel van die regelaars ontworpen, in Linear Audio vol 4 stond laatst een testje van regelaars van verschillende pluimage..:
http://www.linearaudio.nl/linearaudio.n ... rticle.pdf
Grafiekjes:
http://www.linearaudio.net/images/lette ... W%20F5.pdf
http://www.linearaudio.net/images/lette ... W%20F6.pdf
http://www.linearaudio.net/images/lette ... W%20F7.pdf
http://www.linearaudio.net/images/lette ... W%20F8.pdf
http://www.linearaudio.net/images/lette ... W%20F9.pdf

Leuk om te zien dat de Salas zo goed presteert. Dan mag Anne het een raar ding vinden maar hij doet toch wel heel veel goed.

[Ah!buis]

Zijn al zoveel van die regelaars ontworpen, in Linear Audio vol 4 stond laatst een testje van regelaars van verschillende pluimage..:
http://www.linearaudio.nl/linearaudio.n ... rticle.pdf

Leuk om te zien dat de Salas zo goed presteert. Dan mag Anne het een raar ding vinden maar hij doet toch wel heel veel goed.

Afgezien van wat heeft Salas en LinAudio met elkaar te maken ,nooit beweerd dat die shunt het niet (goed) zou doen .
Mijn bezwaar was dat er nutteloze (niks doende) onderdelen inzitten.Doet vermoeden dat er eerst vanalles is uitgeprobeerd (mooi) maar dat er bij het uiteindelijk resultaat niet (voldoende) is teruggekeken wat er aan nutteloos geworden was blijven hangen.Het werkt toch ? ,niet zeuren .
Anne
