Pass Pearl II Phono versterker met Salas shunts

[Kappa7]

Heb wat voor je. Even belast om te testen, werkt nog prima.

eeehg dat had ik niet verwacht .
Heb je die gewoon over staan?
Dan zal ik toch maar even naar het Noorden komen
Lijkt me toch ook wel weer gezellig om iedereen weer eens te zien en te spreken.
Kan ik nog wat voor jou mee nemen? setje pass printen misschien?

Groetjes George

[Kappa7]

Ziet er mooi uit George

Ben benieuwd hoe dat gaat klinken.

Dank, ik ben eigenlijk ook wel erg benieuwd.

[Barry2001]

Heb wat voor je. Even belast om te testen, werkt nog prima.

eeehg dat had ik niet verwacht .
Heb je die gewoon over staan?
Dan zal ik toch maar even naar het Noorden komen
Lijkt me toch ook wel weer gezellig om iedereen weer eens te zien en te spreken.
Kan ik nog wat voor jou mee nemen? setje pass printen misschien?

Groetjes George

Heb m'n hok opgeruimd en kwam 'm tegen. Al jaren niet gebruikt en ook al jaren niet gemist, kan er beter een ander gelukkig mee maken, heb voedingen zat. Vandaar dus nog even de check of íe het nog deed..
Je mag 'm zo hebben hoor, hoef er niks voor te hebben, heb 'm een keer voor zo goed als niks bij een bedrijfsverkoop gekocht. Je bent ook eens voor mij naar Hengelo gekacheld, voor die Thorens toen, zie het als een wederdienst

Kijk maar of je naar Beetsterzwaag komt, anders bewaar ik 'm wel en komt het bij de volgende gelegenheid.

[dre]

Top Barry!

[ray5150]

Dat ziet er uit als een hele knappe voeding.
Daar zou ik geen twee keer over hoeven nadenken, George.

[Kappa7]

Daar hoef ik ook niet lang over na te denken, ben enkel overdag nu te druk met het werk om overdag te kunnen reageren.
Zaterdag kom ik naar Beesterzwaag dan zie ik Barry daar.
Ik ben alleen bang dat ik niet de heledag kom maar dat mag de pret niet drukken.
De aanbieding vind ik in ieder geval geweldig en kan deze ook zeer waarderen.
Top Barry bedankt.

[Kappa7]

Vanavond even lekker bezig geweest met de nieuwe lab voeding van Barry en het resultaat is 1 print goed en 1 print niet.

Ik ben dus erg blij dat de voeding er voor zat anders had ik niet zo snel gezien dat er iets niet goed zat.
Er loopt meer dan 0.05A en dan wordt Q11 goed heet. Er zou 12mA mogen lopen.
Gelijk de spanning er maar af gehaald en nu op zoek naar de fout.
De LED licht niet op en zit er op de zelfde wijze in als het bord dat het wel goed doet.
Ik ben dus maar wat weerstanden gaan meten en kom de volgende verschillen tegen.
Ik zie verschillen als ik over Q11 en Q10 meet maar daar blijft mijn meter niet stabiel en ben dus maar verder gaan zoeken en zie voornamelijk dat er op de goede print geen waarde krijg als ik van + naar - meet Bij het slechte bord is die weerstand 4M38.
Meet ik van + naar de source van de Q4 en Q5 dan heb ik op de goede geen waarde en bij de slechte ongeveer 300ohm.
Ik verdenk zelf Q11 om dat die het heetst wordt en daar dus de meeste stroom loopt maar zou dat ook nog van Q2 kunnen komen? ik zie de stroom van zo wel de positieve als de negatieve poot even hoog oplopen.
Is dat een beetje logies of zit ik verkeerd te denken?
Helaas heb ik geen spare onderdelen mee besteld dus kan deze ook even niet zo maar uitwisselen.
Of zouden Q4 en Q5 ook nog kapot kunnen zijn? dat hoop ik niet aangezien dat gepaarde setjes zijn en ik daar geen waardes meer van heb die in deze range zitten.

In de eerste trap zaten geen fouten die zijn beide goed en geve de waardes die ik ook in het bij gevoegde schema zie.

Eerst maar eens slapen en rustig nadenken.

Pearl2Votages (1) (1).pdf

(45.91 KiB) 157 keer gedownload

[Barry2001]

Goed nieuws. Als 1 kant het wel doet en de ander niet duidt dat op een defect component en is je design ok. Componentn vervangen en voila

Wat je eenvoudig kunt meten aan de transistoren die jij defect vermoedt George is de b-e overgang. Daar moet je iets van 0.7V zien (kan de pdf eventjes niet openen nu).

[Ah!buis]

Zu eerst die LED maar vervangen of de printsporen erheen nakijken.
Anne

[Kappa7]

Zu eerst die LED maar vervangen of de printsporen erheen nakijken.
Anne

En Ah!buis gaat door voor de ijskast.
De LED was inderdaad de boosdoener.
Vervangen en alles meet goed.
Volgende stap is om er maar eens signaal op te gaan zetten en te zien wat dat doet.
Ga ik vandaag niet meer aan toe komen maar ik heb dan ook geen haast maar ben wel weer eens stap verder gekomen.
Was overigens wel blij dat ik extra LEDs mee had laten komen.
verder had ik exact voldoende besteld.

[Barry2001]

Mooi George!

[ds23man]

Mooi! Buis kan nu in ieder geval zijn bier weer koud zetten.

[dre]

Goed bezig George!

[Kappa7]

Mooi! Buis kan nu in ieder geval zijn bier weer koud zetten.

Het is hem gegund

[hannesie]

Ik ben wel erg benieuwd naar de mogelijke klank verschillen tussen de buizen en deze opzet.
Dat horen we wel in Hengelo?

[Kappa7]

Ik ben wel erg benieuwd naar de mogelijke klank verschillen tussen de buizen en deze opzet.
Dat horen we wel in Hengelo?

dat lijkt me geen probleem. ik neem beide mee.

[sander1238]

Goed werk. Ben benieuwd naar je bevindingen

[democles]

Mooi dat je het euvel gevonden hebt

[Kappa7]

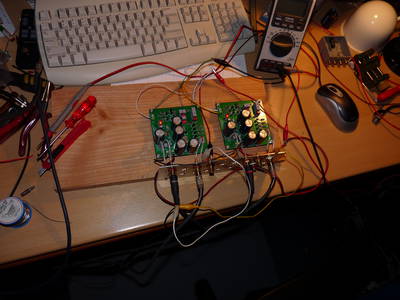

Inmiddels staat de hele opstelling te spelen op een plankje aan de labvoeding en ik ben erg blij met het resultaat.
Het klinkt met de Thorens helemaal zo gek nog niet.
Zo helemaal open en bloot is deze al aardig stil, de volume knop moet ver open om iets van brom te horen.
En dat met een phono kabel van 5M
Ik heb het verhaal nog niet in de hoofd set gehad en kan nog niet veel zeggen over de kwaliteit maar met wat ik gemeten heb verwacht ik geen problemen.
De Riaa is binnen 0.25dB recht en belangrijker gelijk.

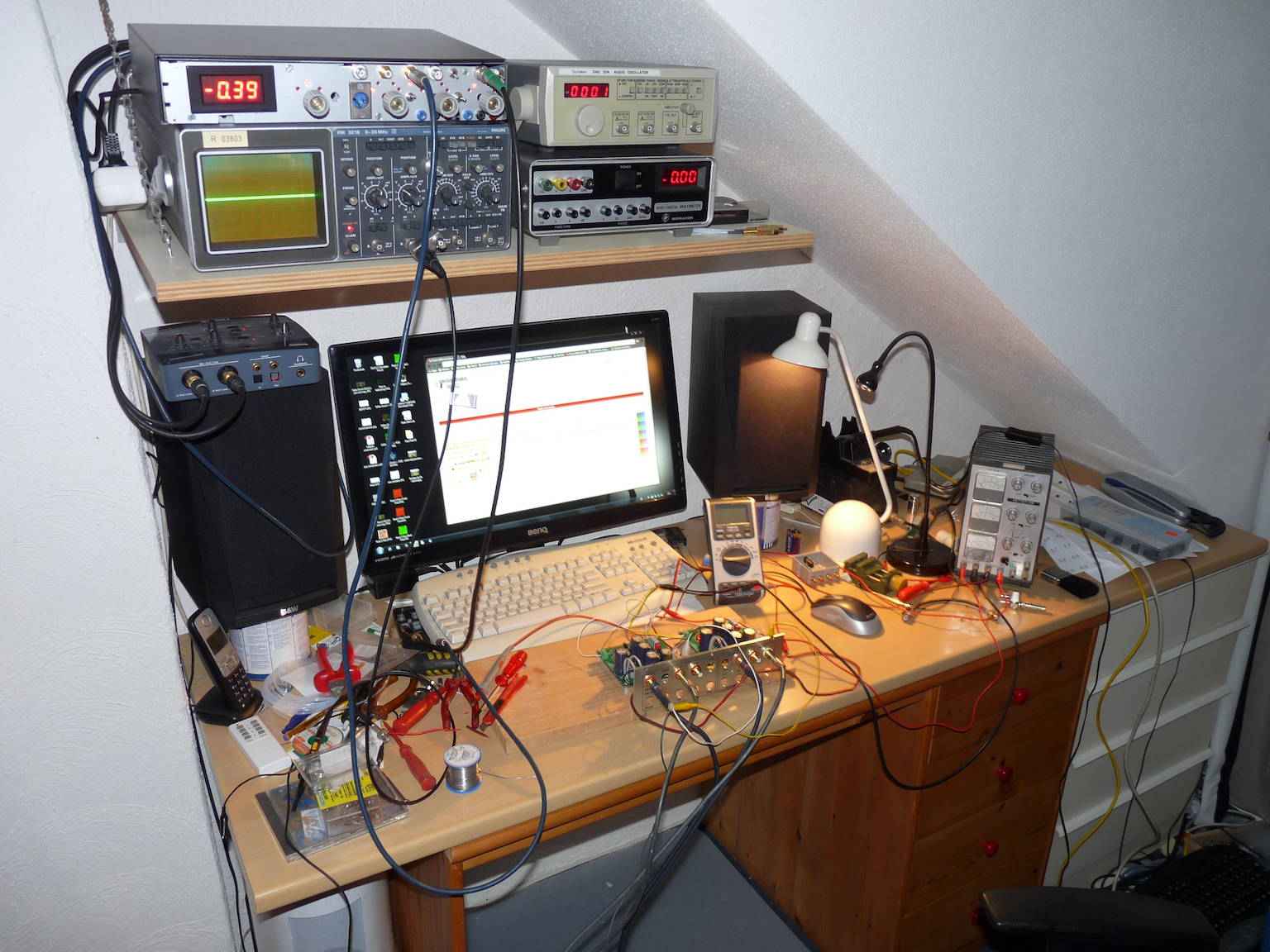

En omdat jullie zo gek zijn op plaatjes maar even een plaatje van de plank en mijn werk plek waar hij nu op staat te spelen.

[dre]

Op naar de echte set dan maar!

[Kappa7]

Op naar de echte set dan maar!

Ga ik vanavond doen.


Voor de liefhebbers.
viewtopic.php?f=21&t=21133

[hannesie]

Op naar de echte set dan maar!

Ga ik vanavond doen.

Ik ben benieuwd. .............. , voor een buizenfreak best een aardige stap.

[dre]

Nou?

[Kappa7]

Nou?

Best goed en dan is het nog op de lab voeding.
De ruimte en de details zijn dik in orde.
Ik ga nu nog even een direct vergelijk met de PD doen en dan weet ik waar deze staat.
Tot nu toe nog geen teleur stelling.

[dre]

Gaaf!

Nu op naar de voeding!
