Bill, ja opnieuw Bill

[ronnydepony]

was mij ook al opgevallen dat er tekst verdwenen was; het pakket dat ik gebruik is Eagle.
echt hinderlijk is het niet, maar het is wel iets praktischer.

[ronnydepony]

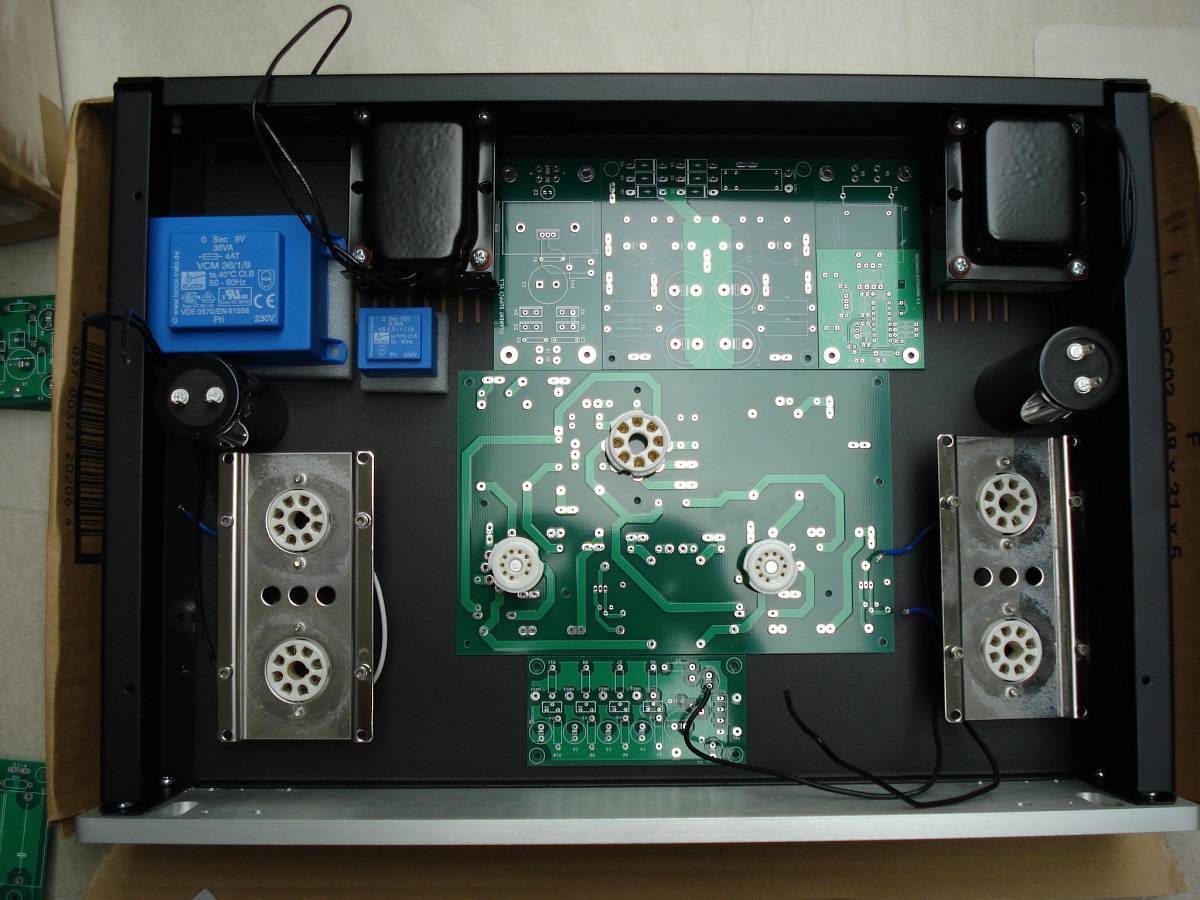

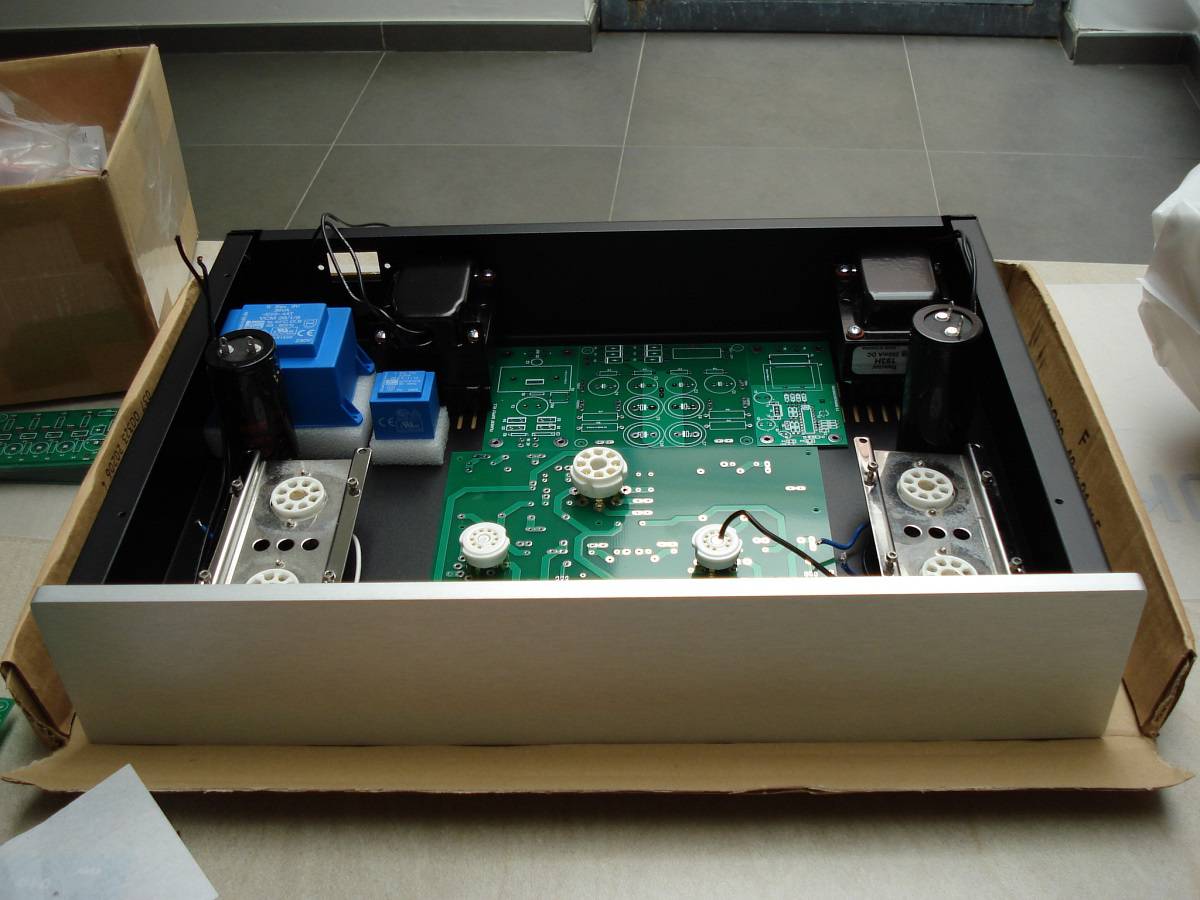

ondertussen is kastje binnengekomen, snel in elkaar gefranseld
dit kan ik wel
zal toch redelijk vol komen te zitten

[Ah!buis]

Waar zit de voedingstrafo .
Anne

[Barry2001]

Bekende printen zie ik daar Voedingstrafo zal wel bovenop komen he.

[ronnydepony]

Die 2 zwarte blokken zijn de chokes, serieuze beestjes als je het vergelijkt met wat in mijn vorige versterker zat.
Voedingstrafo in het midden en dan links en rechts de uitgangstrafo die allemaal bovenaan zitten, onder de kappen die besteld zijn bij ae-europe.

[ronnydepony]

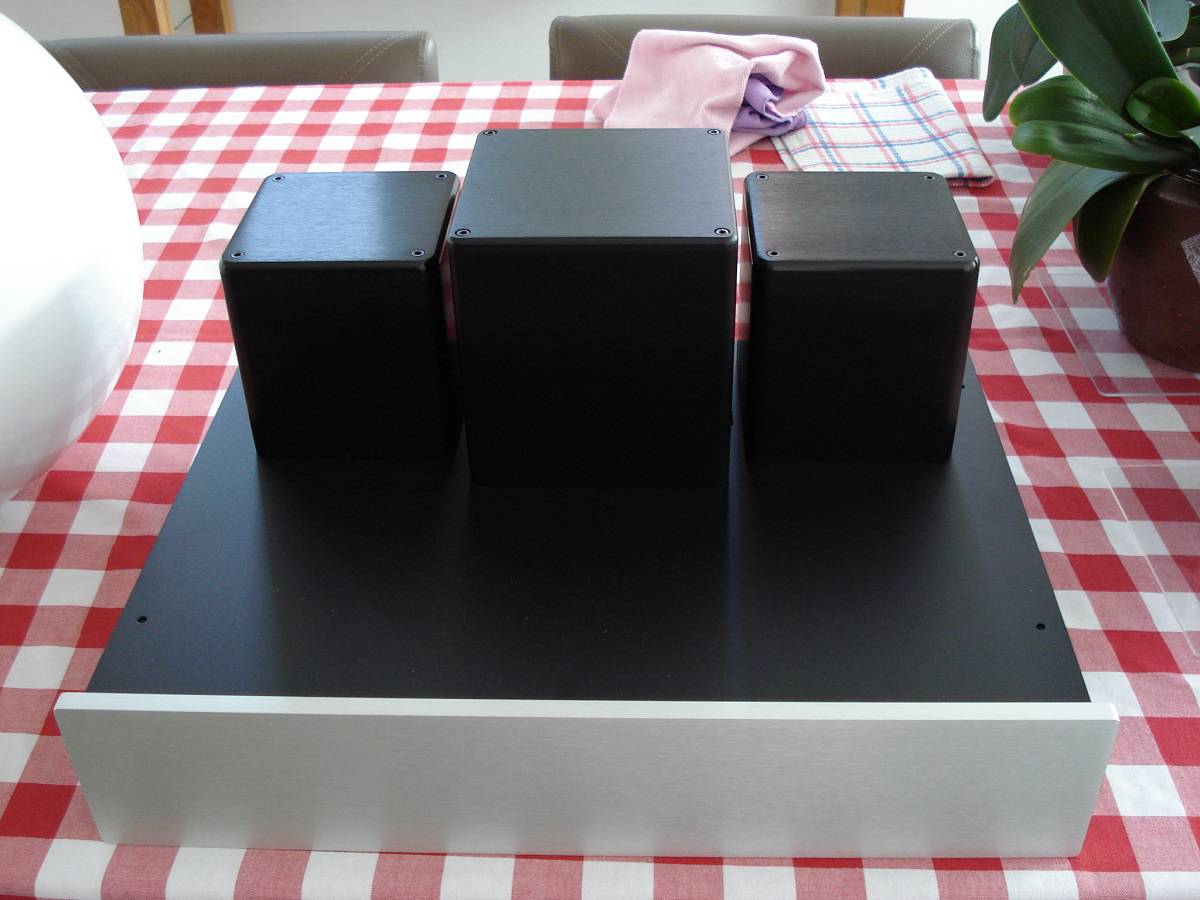

en de kappen van ae-europe zijn binnen, serieuze joekels als je het mij vraagt:

denk dat ik nu voldoende heb om alle maten in te geven en de boven plaat kan bestellen bij Schaeffer.

[ronnydepony]

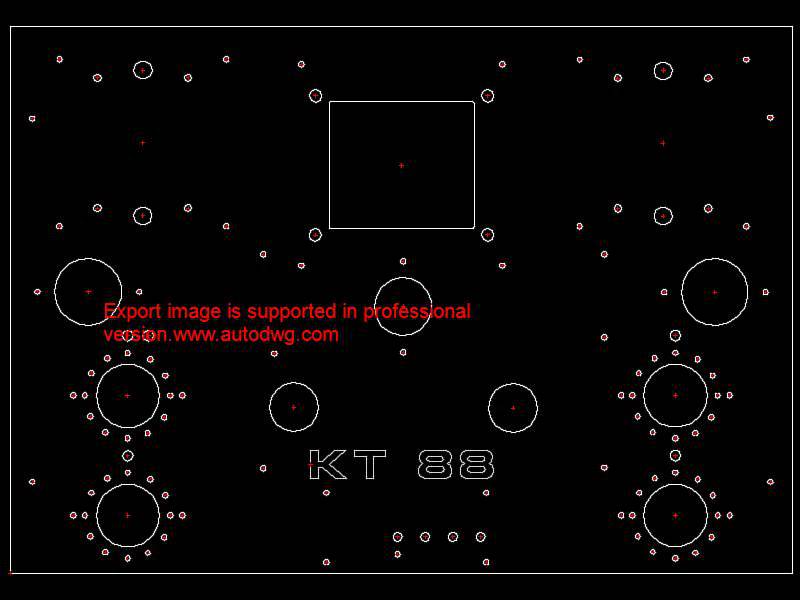

en zo zou de bovenplaat eruit zien :

[Muug]

jawaddedadde ! RESPECT !
Hoeveel uur zijt ge daar mee bezig geweest??? Alles meten, en hermeten, en hermeten... en dan alles nog in dat computerprogramma steken (welk?)....
en wat gaat ge nu doen? Een één op één afdruk maken en op uw bovenplaat leggen en zo alle boorpuntjes overzetten? Of een bedrijf dat allemaal laten boren?

[Zweitse]

denk dat ik nu voldoende heb om alle maten in te geven en de boven plaat kan bestellen bij Schaeffer.

[Barry2001]

Keurig hoor! Ga je de bestaande plaat van de kast gebruiken of bestel je er 1 bij Schaeffer?

En wat nou als je er een KT120/150 in drukt..

[ronnydepony]

Dank u voor de positieve reacties

ga nu eerst alles op schaal 1:1 afprinten en alles nog eens nacontroleren.
de dikte van de plaat die ik ga bestellen bij Schaeffer is 2.50 mm , deze ga ik op de plaat van de originele kast monteren , heb ik zeker voldoende dikte om niets te laten doorzakken.
Normaal gezien zou een grotere buis geen probleem mogen geven, gat is groot genoeg, gebruik nog een aantal stukken van mijn vorige buizenversterker zodat de buisvoeten verzonken zullen zijn.

[Jan Geert]

En wat nou als je er een KT120/150 in drukt..

Dat is toch ook gewoon octal? Ik zou dan alleen rekening houden met net wat meer ruimte rond de eindbuizen om die grotere KT typen eventueel ook te kunnen plaatsen zonder warmteproblemen. Maar naar mijn mening zou dat eigenlijk alleen zin hebben als je ook de bij die buizen mogelijke plaatdissipatie nodig hebt, en je trafo's dat aankunnen. En het betekent al gauw dat je met een hoogspanning ten noorden van 500 volt moet gaat werken.

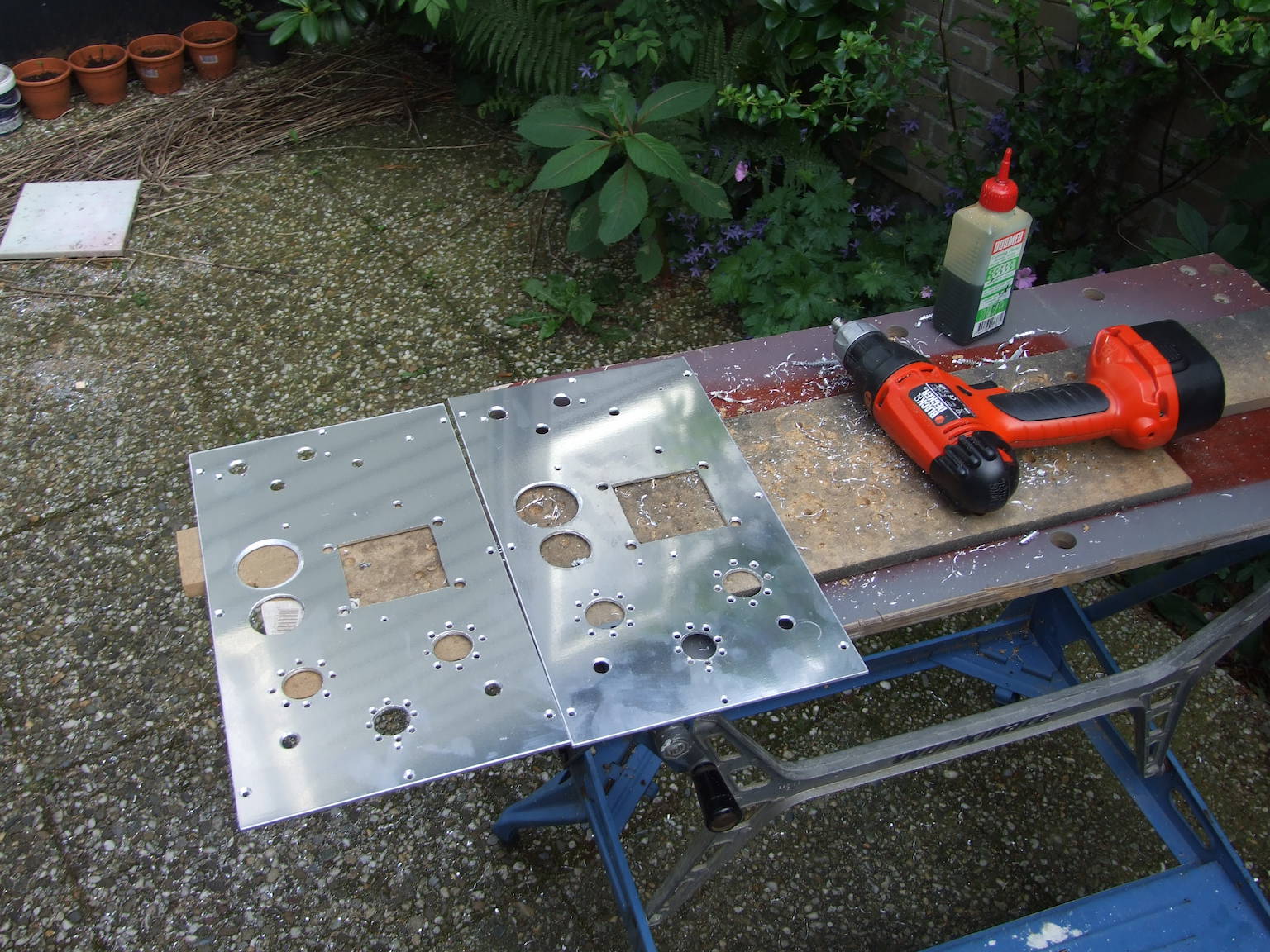

Ik heb de boel zelf geboord, maar met Schaeffer wordt het 10 keer mooier . Ik zou er dan ook opschriftjes in laten graveren als je toch bezig bent.

[ronnydepony]

achterkant ga ik ook zelf boren

wat opschriftjes betreft, voor mij mag het met zo min mogelijk, veel missen kan je niet denk ik .

[ronnydepony]

En de plaat is besteld bij Schaeffer ; 81€ incl. verzending.

Nu ja, kan ik geen voldoende materiaal om al die gaten te boren bestellen.

[Zweitse]

En de plaat is besteld bij Schaeffer ; 81€ incl. verzending.

Nu ja, kan ik geen voldoende materiaal om al die gaten te boren bestellen.

Bekijk het zo, de versterker gaat op zijn minst 10 jaar mee, dat is €8 per jaar, dan wil je toch ook een mooie boven plaat zien

[ronnydepony]

en als de vrouw eens gaat shoppen is ze ook zeker meer kwijt

[Zweitse]

en als de vrouw eens gaat shoppen is ze ook zeker meer kwijt

Inderdaad en dat elke maand weer

[Jan Geert]

En de plaat is besteld bij Schaeffer ; 81€ incl. verzending.

Nu ja, kan ik geen voldoende materiaal om al die gaten te boren bestellen.

Vind het nog meevallen.

Qua materiaal: ik gebruik Bosch gatenzagen voor alu. Die kosten ook al gauw 2 tientjes per diameter. 22 voor noval, 26 voor octal, 35 voor de JJ elco's, 45 voor de GE mkp/ olies. Loopt gauw op......en ponsen zijn ook duur als je daar voor kiest.
Met goed materiaal boor je in 3mm alu bijna net zo makkelijk als in hout, dus het is relatief een piece of cake.

[ronnydepony]

is een feit , als je al dat materiaal moet kopen voor eenmalig gebruik, mag je blij zijn dat Schaeffer er is.

[Muug]

maar met welk materiaal teken je die lay-out?

[ronnydepony]

het programma kan je hier downloaden; Schaeffer heeft zijn eigen programma :
http://www.schaeffer-ag.de/en/downloads ... _designer/

[Barry2001]

Perfekte service hoor, verschillende keren gebruik van gemaakt, kwaliteit top. Tekenprogramma is zo simpel en intuitief dat iedereen er eigenlijk wel mee uit de voeten kan. En duur? Ach, kwaliteit mag betaald worden, en dan nog valt het mee.

[Barry2001]

En wat nou als je er een KT120/150 in drukt..

Dat is toch ook gewoon octal? Ik zou dan alleen rekening houden met net wat meer ruimte rond de eindbuizen om die grotere KT typen eventueel ook te kunnen plaatsen zonder warmteproblemen. Maar naar mijn mening zou dat eigenlijk alleen zin hebben als je ook de bij die buizen mogelijke plaatdissipatie nodig hebt, en je trafo's dat aankunnen. En het betekent al gauw dat je met een hoogspanning ten noorden van 500 volt moet gaat werken.
:

Dan staat er KT88 op de bovenplaat die smiley had eerder achter m'n opmerking gemoeten.. bij connectoren ja, op een bovenplaat zou ik niet snel tekst zetten.

[ronnydepony]

had nog een gaatje over, is wel doorgegeven zonder extra kleur, is normaal gewoon gefreesd, en zal waarschijnlijk niet zo rap opvallen

levering is reeds voor eind volgende week voorzien, dus het zou snel kunnen gaan

[Barry2001]

Mooie van zelfbouw he, kan helemaal naar eigen smaak, wat je zelf mooi vindt. Tellertje bij Schaeffer loopt gewoon mee, je ziet direkt wat de meerprijs is van een aktie.
