3-weg side-mount zuil (CHR70 + MDS08). Eerste foto's op p4!

[muizenissen]

They're alive! Althans - de mijne dan. Ze staan nu te spelen. Wel na een nacht vol issues: het klonk werkelijk voor geen meter. Blijkt nu dat het filter voor de MDS08 óók voor de andere speakers het hoog weghaalt. Geen idee of dat hoort. Met biamp is het probleem weg, en speelt alles zoals het hoort.

[Henkjan]

... Blijkt nu dat het filter voor de MDS08 óók voor de andere speakers het hoog weghaalt. Geen idee of dat hoort.

tuurlijk hoort dat niet. ging met t houtje-touwtje-croonsteentje filter toch ook goed..

[muizenissen]

... Blijkt nu dat het filter voor de MDS08 óók voor de andere speakers het hoog weghaalt. Geen idee of dat hoort.

tuurlijk hoort dat niet. ging met t houtje-touwtje-croonsteentje filter toch ook goed..

My thoughts exactly. Maar, na 5x controleren klopt het schema 100% met wat er eerder is geplaatst.... wellicht binnenkort samen eens checken?

[Henkjan]

... Blijkt nu dat het filter voor de MDS08 óók voor de andere speakers het hoog weghaalt. Geen idee of dat hoort.

tuurlijk hoort dat niet. ging met t houtje-touwtje-croonsteentje filter toch ook goed..

My thoughts exactly. Maar, na 5x controleren klopt het schema 100% met wat er eerder is geplaatst.... wellicht binnenkort samen eens checken?

prima. begin eens met....

[muizenissen]

prima. begin eens met....

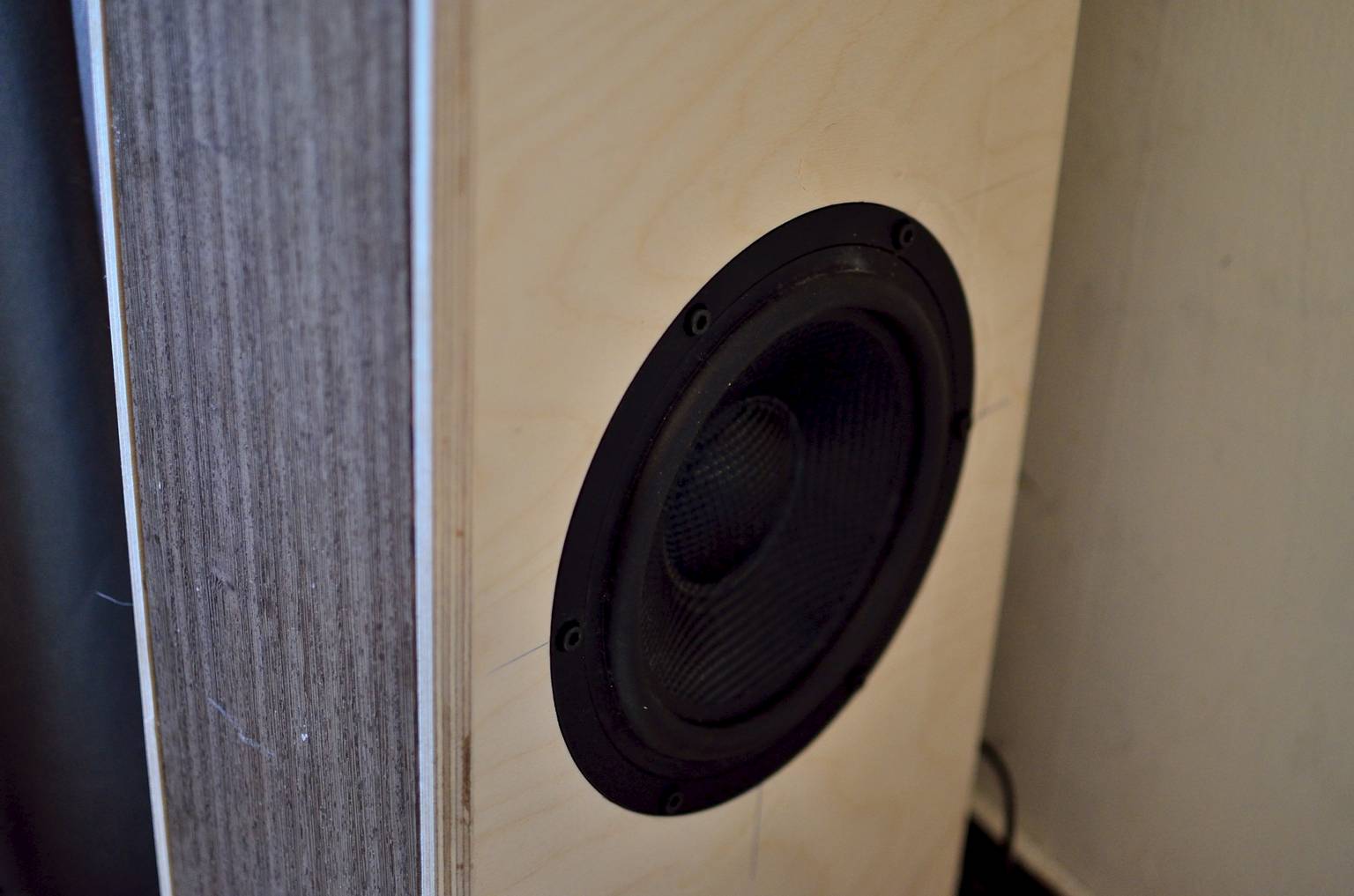

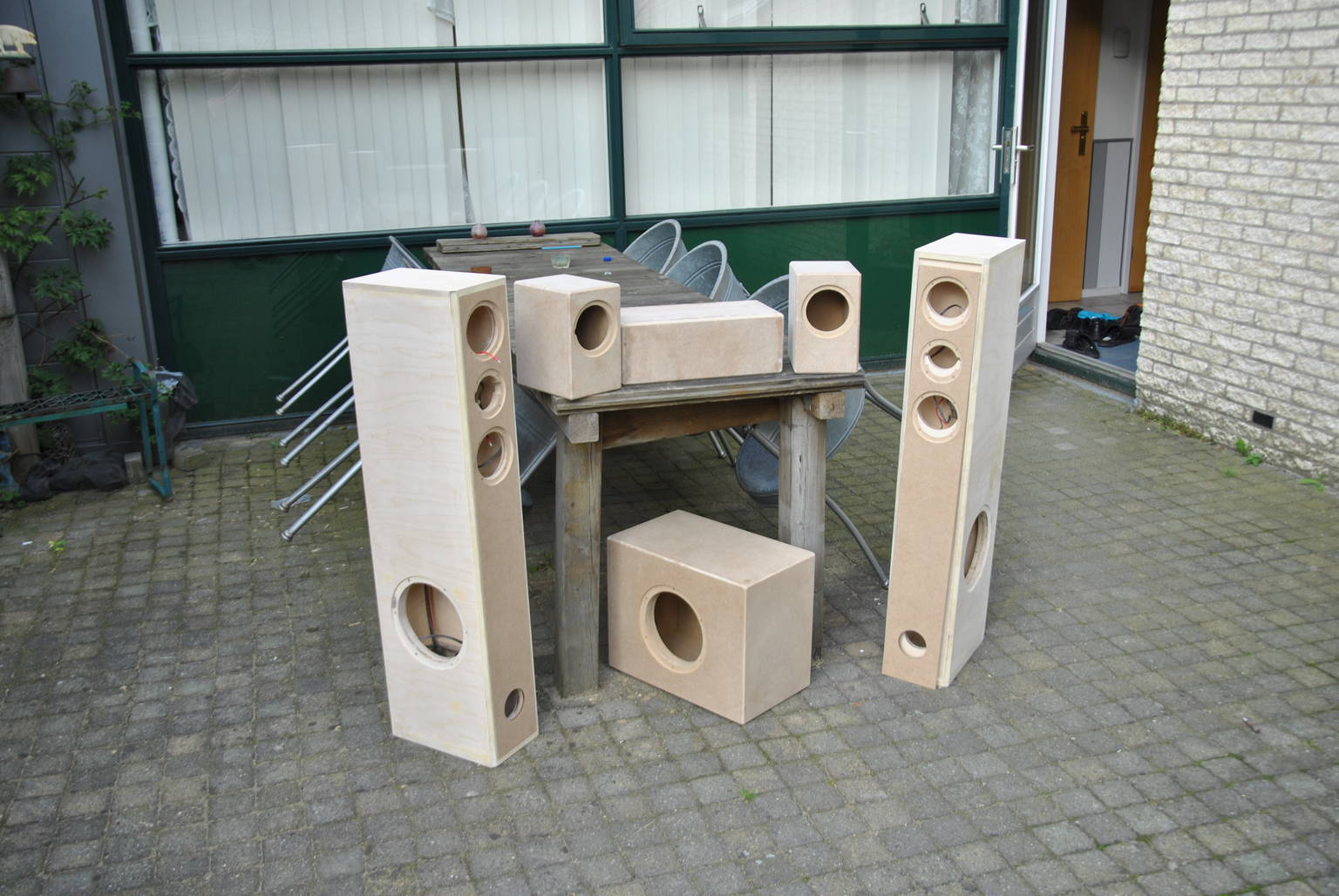

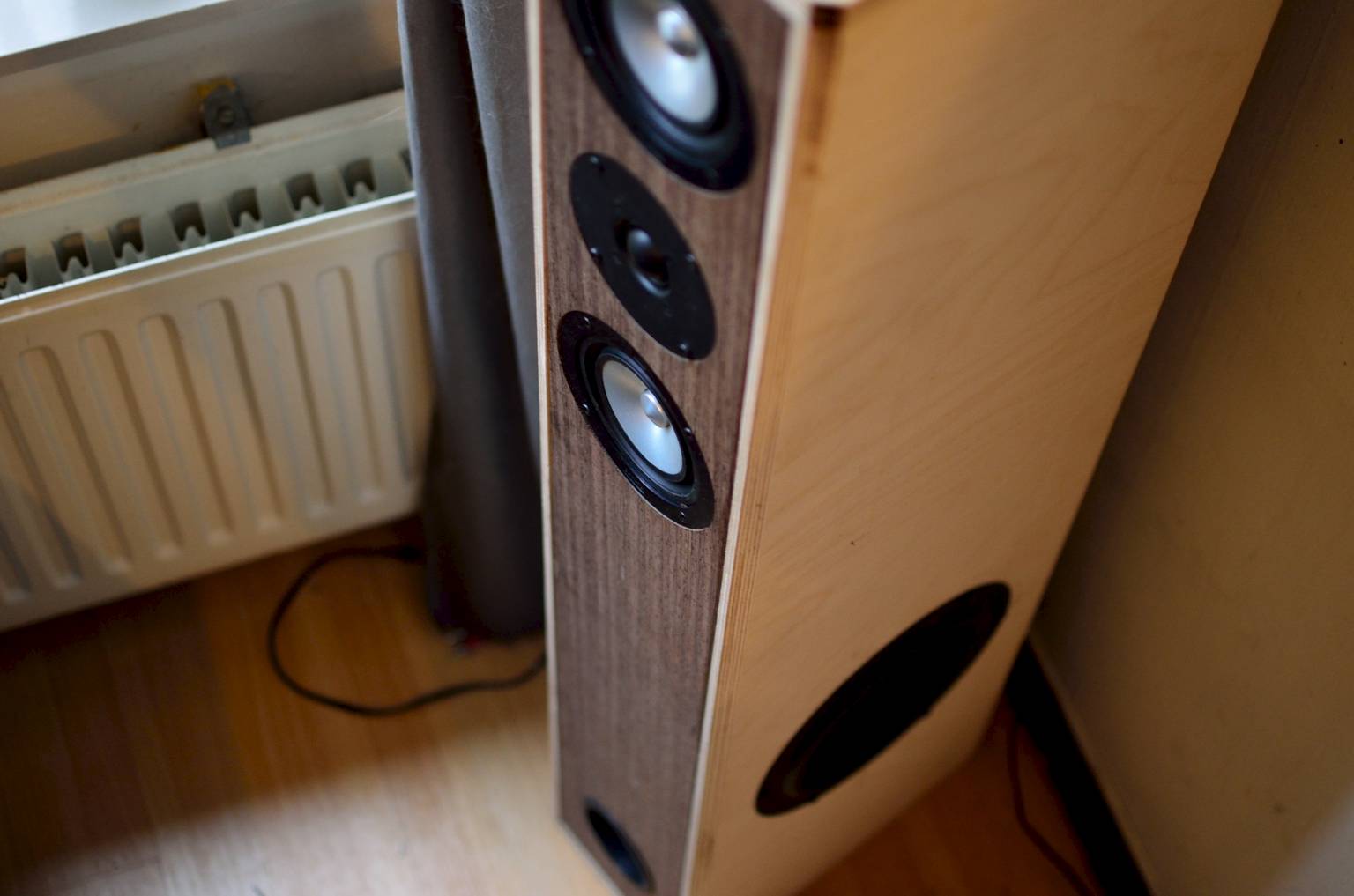

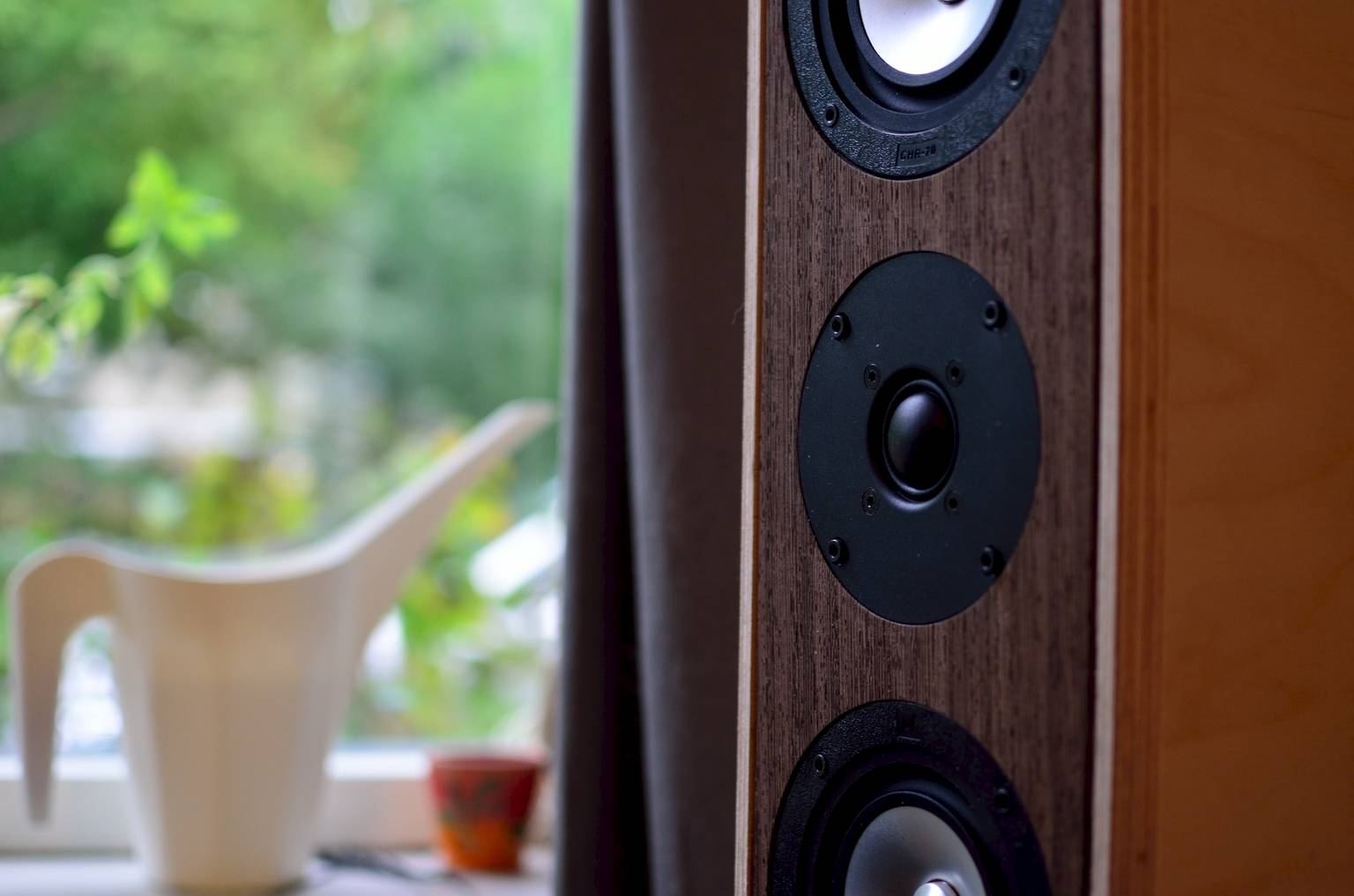

Ze zijn nog niet afgewerkt (spuiten), maar nu al mooi!

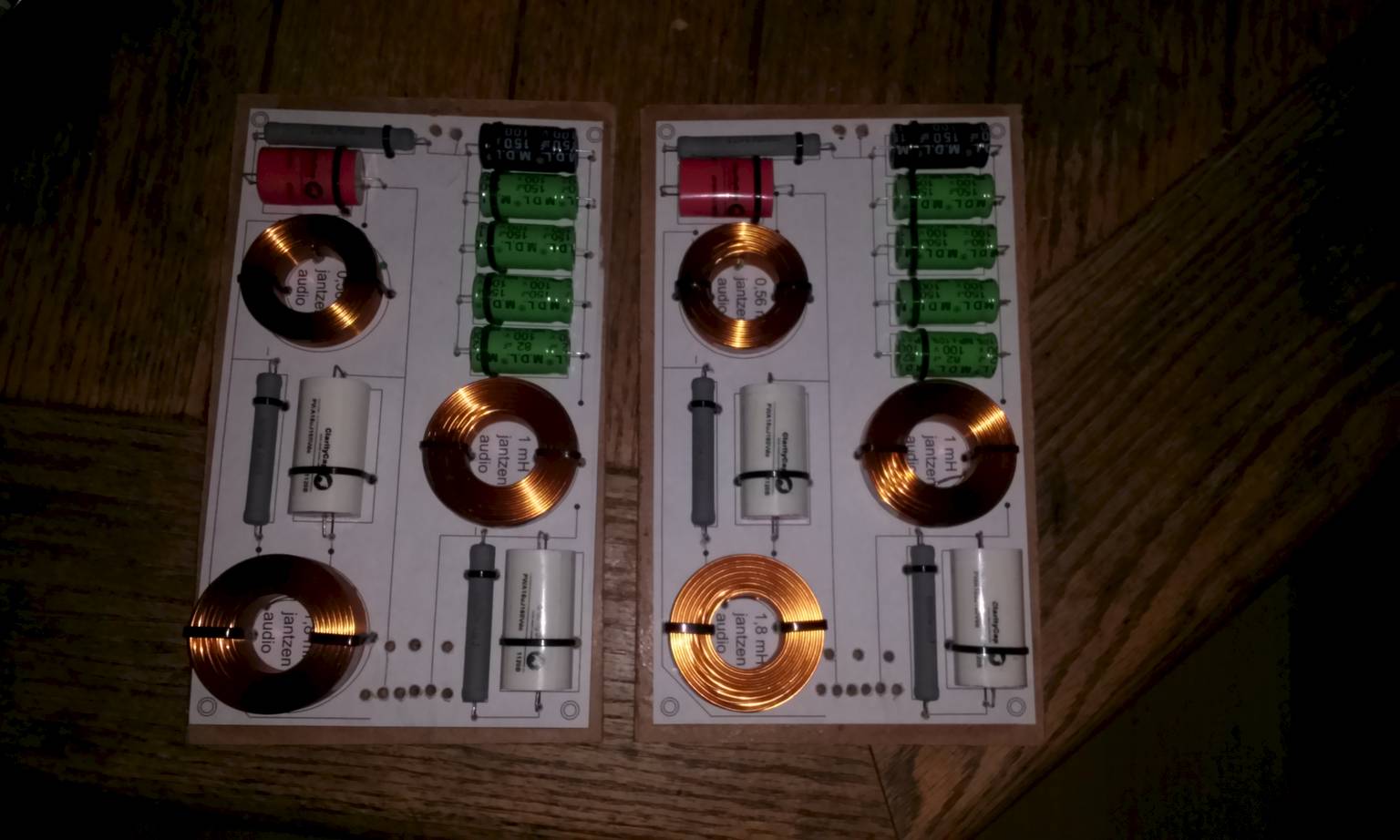

2x een mid/high filter:

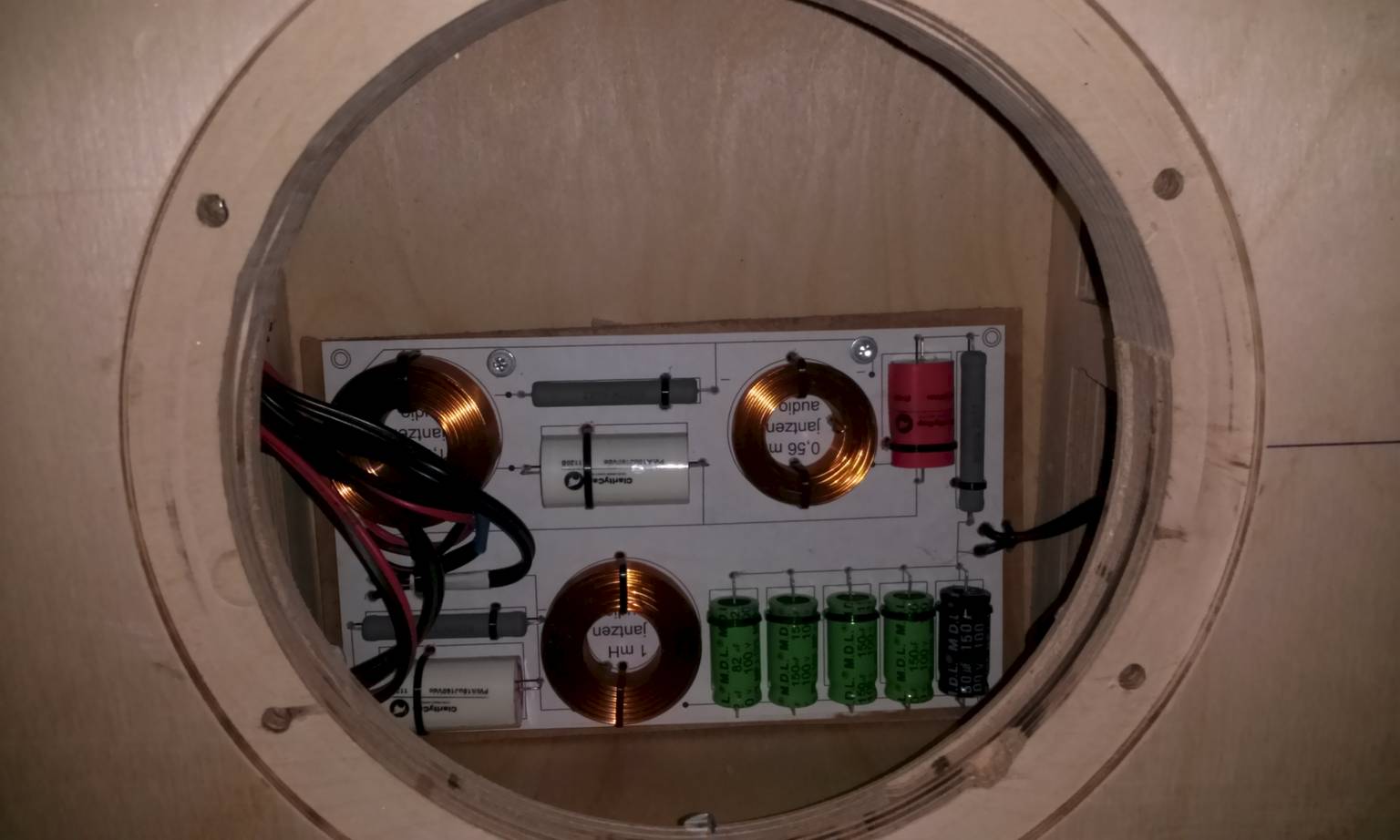

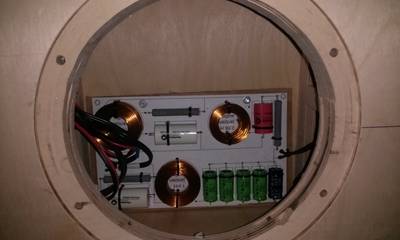

En in de kast:

[hannesie]

Met de WAF-factor zit het wel goed, er staat al een plantje op.

[muizenissen]

Met de WAF-factor zit het wel goed, er staat al een plantje op.

Haha inderdaad! En, zo groot zijn ze niet. Straks, als ze wit zijn, lijken ze nog kleiner .

[muizenissen]

Mark en Henkjan: korte vraag. Voor de MDS hoort een spoel van 18.0 mH / 1.0 ohm. Vanwege de levertijden van spoel zit er nu (tijdelijk) een andere in: 18.0 mH / 1.34 ohm. Hoeveel impact heeft dit op de MDS08? Speelt-ie in z'n geheel 'zachter'? Kan het lonen om een andere spoel te zoeken met bijv. 0.8 ohm als ik vind dat de bas wat achterblijft? Tot nog toe bevalt het prima, daar niet van .

[markbakk]

Blijkt nu dat het filter voor de MDS08 óók voor de andere speakers het hoog weghaalt. Geen idee of dat hoort. Met biamp is het probleem weg, en speelt alles zoals het hoort.

Dan moet je even nakijken of je de Gradient niet aan de + hebt geknoopt en de rest van de units achter de seriespoel van 18mH. Een aansluitinkje verwisselen zit in een klein hoekje.
Over de seriespoel: 1,34Ω of 1Ω is een redelijk marginaal verschil. Als het bevalt zou ik het zo houden.

[muizenissen]

Blijkt nu dat het filter voor de MDS08 óók voor de andere speakers het hoog weghaalt. Geen idee of dat hoort. Met biamp is het probleem weg, en speelt alles zoals het hoort.

Dan moet je even nakijken of je de Gradient niet aan de + hebt geknoopt en de rest van de units achter de seriespoel van 18mH. Een aansluitinkje verwisselen zit in een klein hoekje.
Over de seriespoel: 1,34Ω of 1Ω is een redelijk marginaal verschil. Als het bevalt zou ik het zo houden.

Thanks voor de reply! Ik ben op zich tevreden zoals het is. Wat ik wel merk is dat bij sommige muzieksoorten de bas wat achterblijft, terwijl er bij anderen echt niet meer bij moet (even een klein experiment met de EQ - het was bij dat ene plaatje beter, maar de rest was echt beduidend te veel).

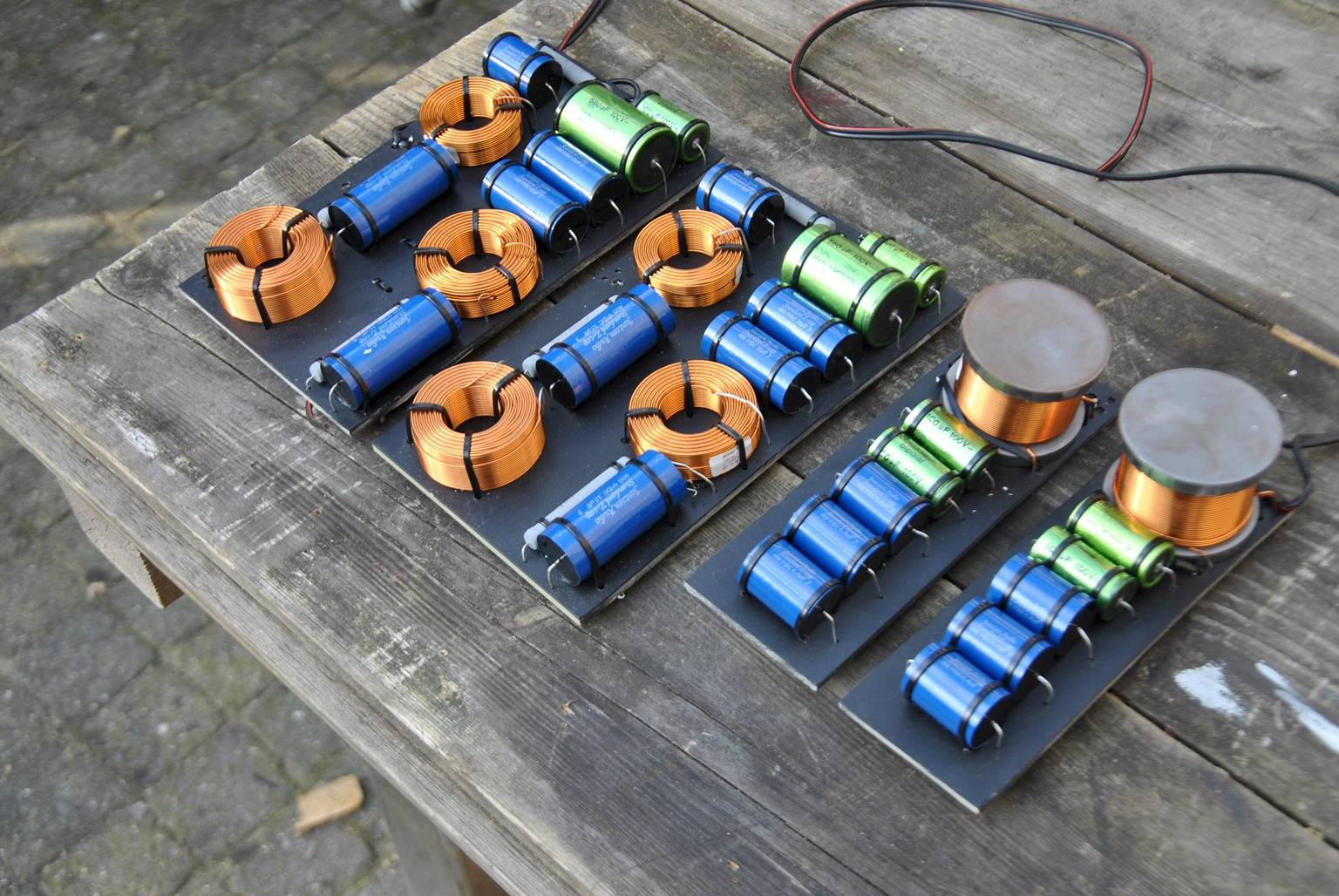

Over het filter: het laagfilter en de rest zijn opgebouwd op twee aparte plankjes. Leslie heeft daar een mooie foto van:

De schema's zoals ze op 't board zijn gezet:

De 4x 82uF klopt niet - dat is 4x 56uF om zo op ca. 224uF uit te komen.

Anyway - de boel zit los van elkaar op aparte prints. Elke print heeft z'n eigen input lead, die naar de biwiring terminal gaat, en pas daar komen ze samen. Ik zal de polariteit zometeen even checken, maar ik heb, uit m'n hoofd, hetzelfde gedaan als Henkjan tijdens de luistertest: alles gewoon + op +, alleen de CHR's omgedraaid (- op +). Binnen de print zitten alle negatieve polen op elkaar.

Ik zal ze nog eens open maken, en dit verifiëren.

[RobertD]

Zijn de minnen van beide prints wel goed aangesloten op de bi-wire input?

[markbakk]

Zit de paralleltak van de 15uF en 1Ohm na de 1mH-spoel met de weerstand wel aan massa of loopt die terug naar de +? Er staat een - bij, maar de +-leiding loopt er vlak langs.

[Tauremight]

@markbakk, deze loopt er inderdaad langs, niet erop, dit is alleen een beetje onhandig uitgetekend zo.

ik heb vandaag mijn speakers, + wat andere speaker kistjes afgeleverd bij de spuiter.
hij gaat zijn best doen ze vrijdag af te hebben, kan ik ondertussen mijn filters afmaken en hoop ik bovenstaande problemen niet te hebben, maar ik ben er bang voor, aangezien ze hetzelfde opgebouwd zijn.

[muizenissen]

Zit de paralleltak van de 15uF en 1Ohm na de 1mH-spoel met de weerstand wel aan massa of loopt die terug naar de +? Er staat een - bij, maar de +-leiding loopt er vlak langs.

Scherp opgemerkt! Dat is wat ik toen inderdaad ook tegen Leslie zei. Gelukkig is hier wel op gelet, en ze lopen inderdaad terug naar de -.

Zijn de minnen van beide prints wel goed aangesloten op de bi-wire input?

Als het goed is wel. De prints zijn zo gemaakt dat + gewoon + is, en nergens 'inversed'. De CHR's dienen omgepoold te zijn ten opzichte van de andere speakers, waarop we 'gewoon' de - van de CHR's op de + van de filteroutput hebben gezet.

Een + op de input is dus gewoon een + op de terminal, etc.

@beiden: ik trek binnenkort even mijn kasten weer open, om het allemaal te dubbelchecken. Ik wacht eerst Leslie's filter af, zodat ik dat ook zeker weet. Als zijn spullen goed gaan, dan is het gewoon mijn schuld en heb ik iets fout gedaan. Als het bij hem ook fout gaat, dan zijn we toch weer een stukkie verder....

[RobertD]

Als je wilt kan ik wel even meekijken. Je bent dichtbij.
Wanneer ga je de kasten openen?

[muizenissen]

Als je wilt kan ik wel even meekijken. Je bent dichtbij.
Wanneer ga je de kasten openen?

Thanks! In overleg, als je wil kijken . Ik kan ook even jouw kant op komen met de speakers; ze zijn toch nog niet geverfd.

Leslie gaat de zijne binnenkort monteren (vrijdag/zaterdag); daarna weten we of zijn filters hetzelfde doen, of niet..

[Tauremight]

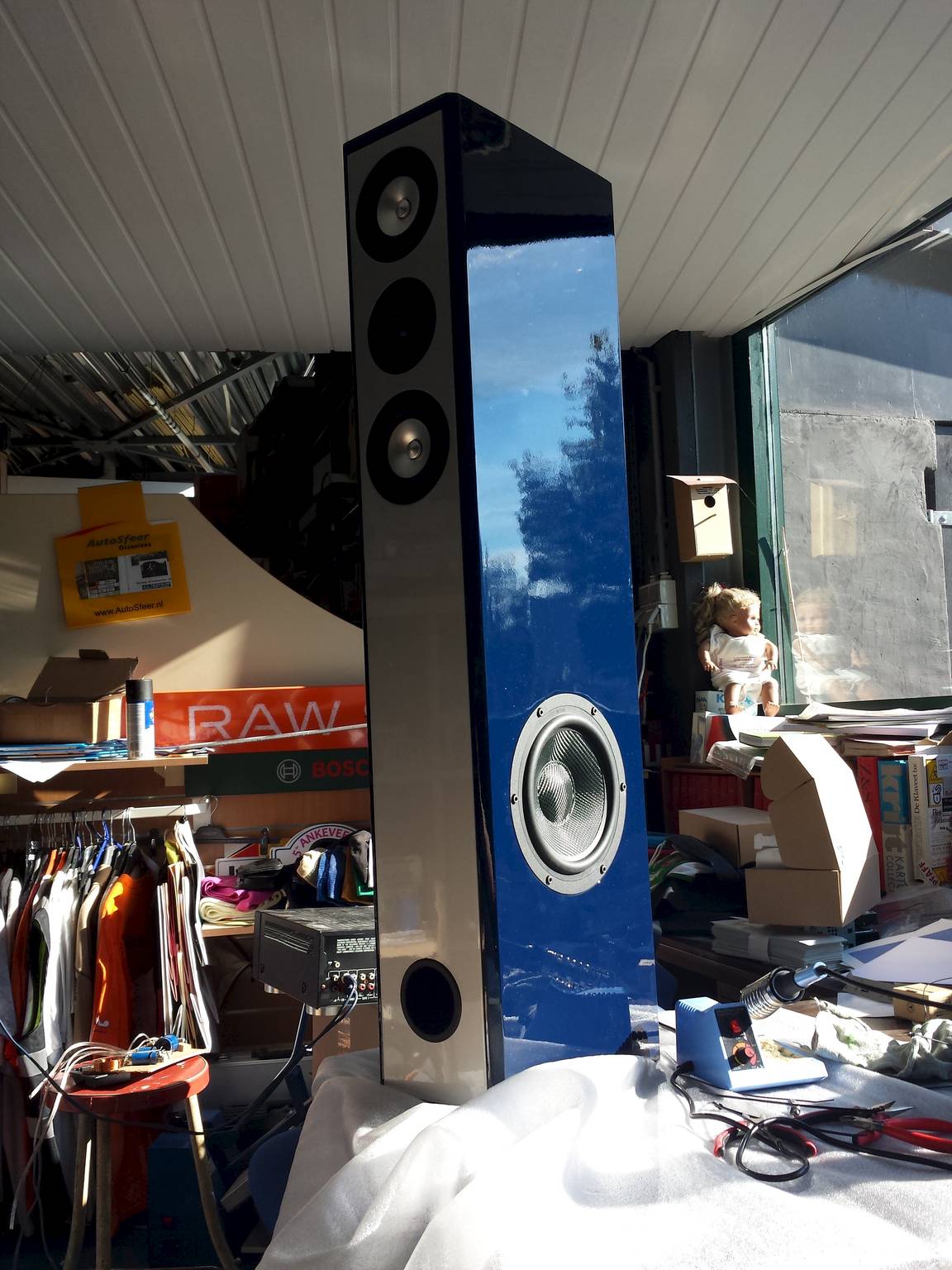

gister mijn speakers bij de spuiter op gehaald, kleur is fantastisch.
ook het contrast tussen het blauw en zilver is heel mooi.
verder gister meteen alles erin geschroefd en getest.

de problemen met stephans filter, heb ik niet in mijn filters, deze doen het goed!
gister avond phil collins finally the first farewell gekeken, dat intro is zo heerlijk met de drums.

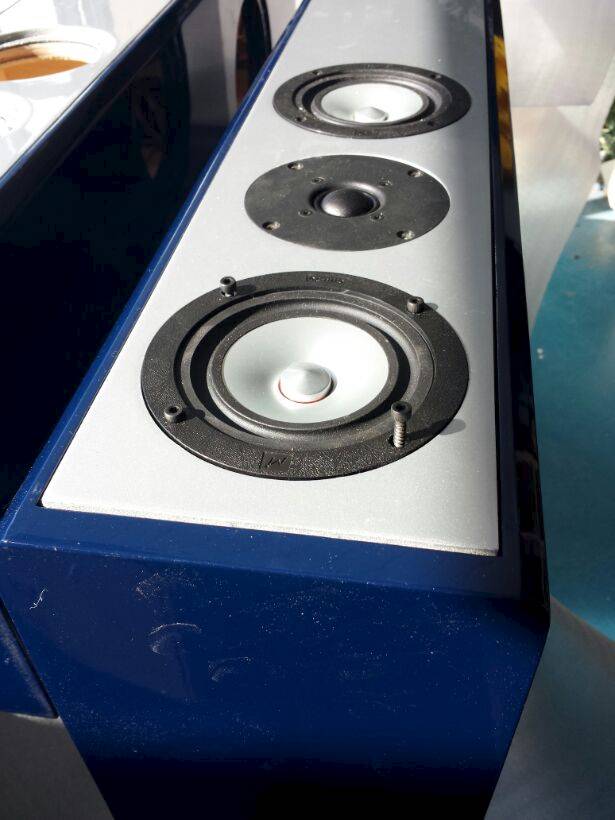

ben zeer tevreden. hier wat foto's
ik ben heeeel tevreden, tot dusver.

zoek alleen nog mooie ronde voetjes, zoals je vaak onder versterkers ziet.
en daarna kijken naar een leuke versterker.
eventueel zelfbouw, 4 kanaals, 2 voor het hoge, 2 voor het lage,
maar wel in 1 behuizing, maar hier gaan we nog even over nadenken.

tot dusver erg geslaagd.

[markbakk]

Mooi!!!!!

[Henkjan]

Mooi!!!!!

+1

ik had dat bijschrift van die eerste foto niet meteen gezien, en zat al te zoeken naar de speakers

[SARK]

Mag ik eerlijk zijn en zeggen dat ik het resultaat van de spuiter niet zo heel erg mooi vind

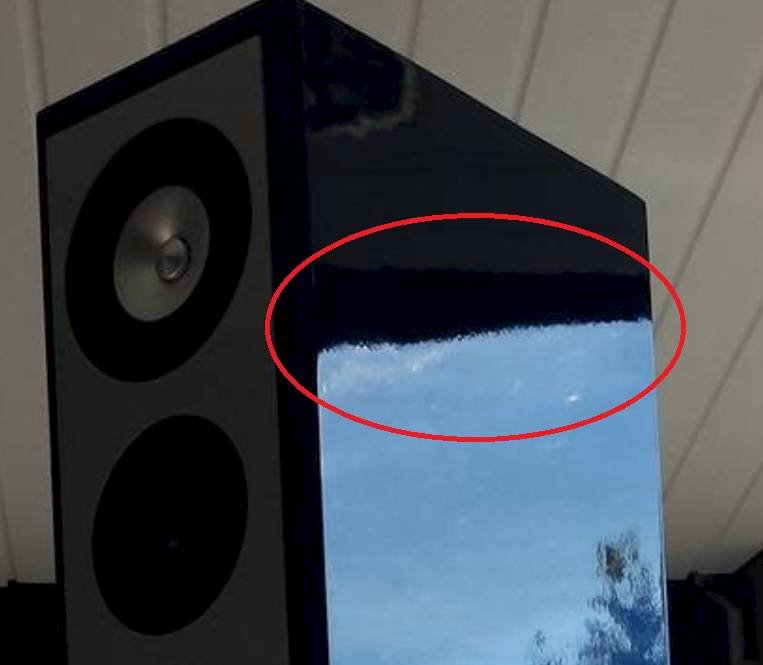

Heeft de spuiter ook nog wat voorbereidend werk gedaan (schuren/plamuren) of heeft hij alleen de boxen gespoten, ik zie namelijk nog behoorlijk wat sinaasappelhuid op de foto

[Walt]

Mooi opgebouwde filters hoor! Ze zijn ook aardig complex geworden maar dat heb je al snel met een 3-weg filter natuurlijk.

Groetjes Walter

[Tauremight]

de spuiter heeft ze gegrond en geschuurd, er zijn hier en daar wel wat plekjes inderdaad.
maar ze gaan nog machinaal gepoetst worden voor het optimale resultaat.
verder op een afstand zien ze er erg goed uit!

en ze klinken fenominaal, ben er heel erg blij mee.

[muizenissen]

Mag ik eerlijk zijn en zeggen dat ik het resultaat van de spuiter niet zo heel erg mooi vind
Heeft de spuiter ook nog wat voorbereidend werk gedaan (schuren/plamuren) of heeft hij alleen de boxen gespoten, ik zie namelijk nog behoorlijk wat sinaasappelhuid op de foto

Helaas heb je dit soort sinaasappeldingen ook bij auto's (ook bij nieuwe ). Dit gaat pas goed weg als je er met een polijstmachine overheen gaat, en zelfs dan is 't vaak nog wel te zien.

Een echt gladde mirror-finish is niet te verwachten, jammer genoeg. Ik hoop straks dat op mijn speakers dit effect minder zichtbaar zal zijn (wit).

[muizenissen]

Stomme fout in filtermontage: het laagfilter zat andersom. Input/output omgewisseld. Straks de tweede wisselen en kijken of het verschil maakt.

Thanks Robert!

[RobertD]

Graag gedaan Stephan.
Ik vond het erg leuk om deze speakers eens live te zien en te beluisteren. Zelf met de laagfilters verkeerd om, en op een separate plate amp aangesloten klonken deze zuilen al erg indrukwekkend.
Ik ben benieuwd hoe je het straks vindt als je de bedrading in orde hebt en niet meer hoeft te bi-ampen met de plate amp.

HenkJan, heb jij ook het rendement van deze speakers gemeten? Ik krijg wel het gevoel dat er een flinke versterker voor moet staan. Bij mijn Stella Lights heb ik nu tijdelijk een Arcam Aura, en dat geeft wel veel meer body dan een 2 x 5 W buizenbakkie.
