Opfrisbeurt Mini-me mm voorversterker

[RonnyB]

Al 10 jaar gebruik ik de Mini-me buizen platenspeler voorversterker uit onderstaande topic.

viewtopic.php?t=18933

Mijn versie krijgt een aparte voorversterker en voedingsprint. Verder zal de voeding een geschakelde universele HV buizen voorversterker voeding worden die ik ook in andere ontwerpen zal/kan gebruiken. Kosten zullen zeer laag zijn door gebruik van 100 x 100mm printmaat en geschakelde voeding.

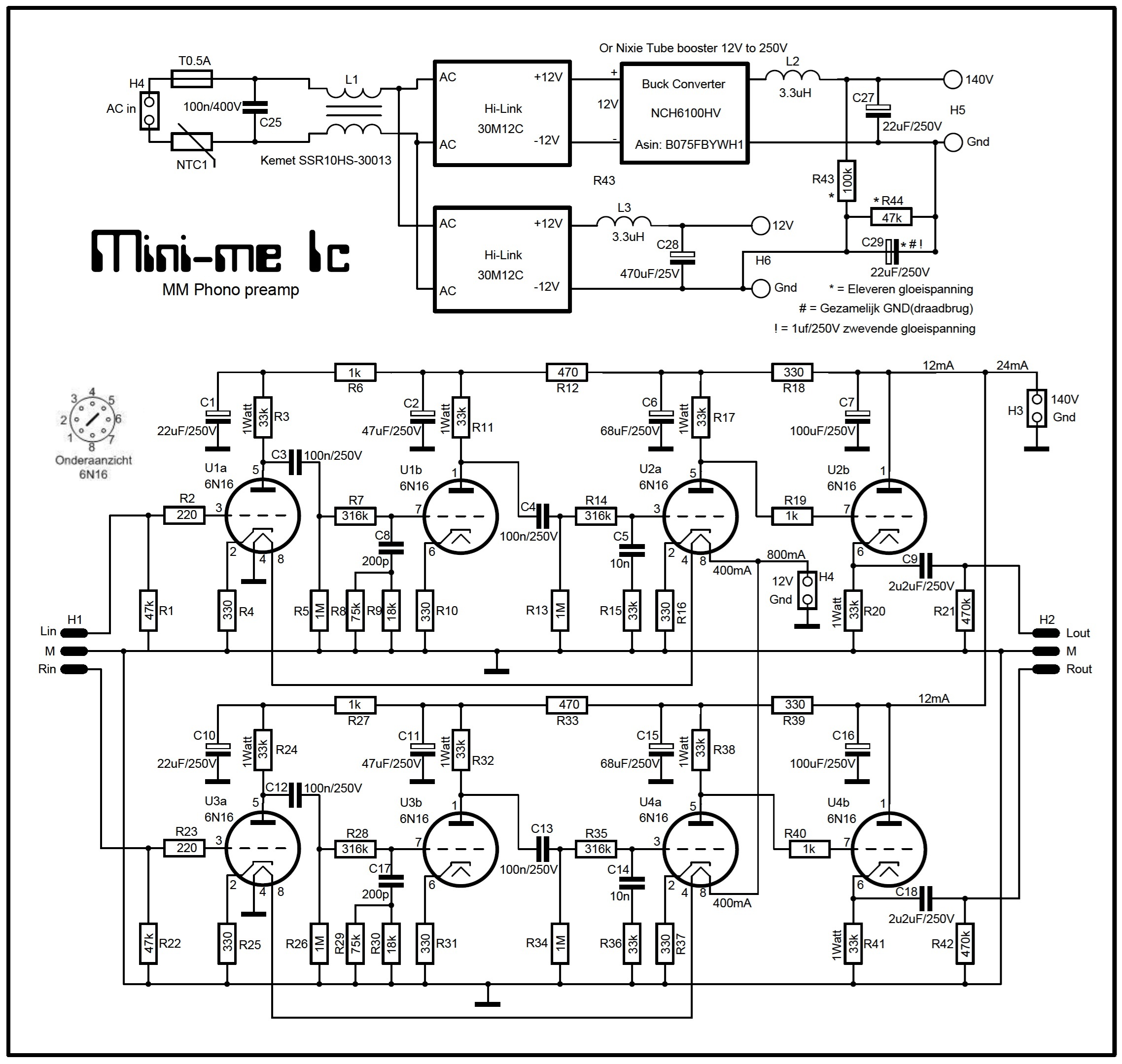

Het schema

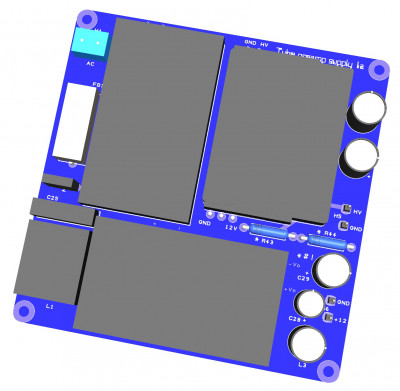

De voeding

Behalve dat het gaat om een geschakelde voeding opgebouwd met 3 modules verkrijgbaar via amazon, aliexpress of fabrikant(Hi-Link).
Heb je ook de mogelijkheid de gloeispanning aan GND te refereren(draadbrug op pos C29), op te hogen ten opzichte van de HV spanning(R43, 44 en C29) of te laten zweven(C29 = 1uf).

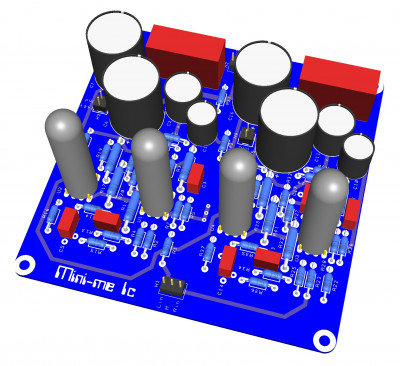

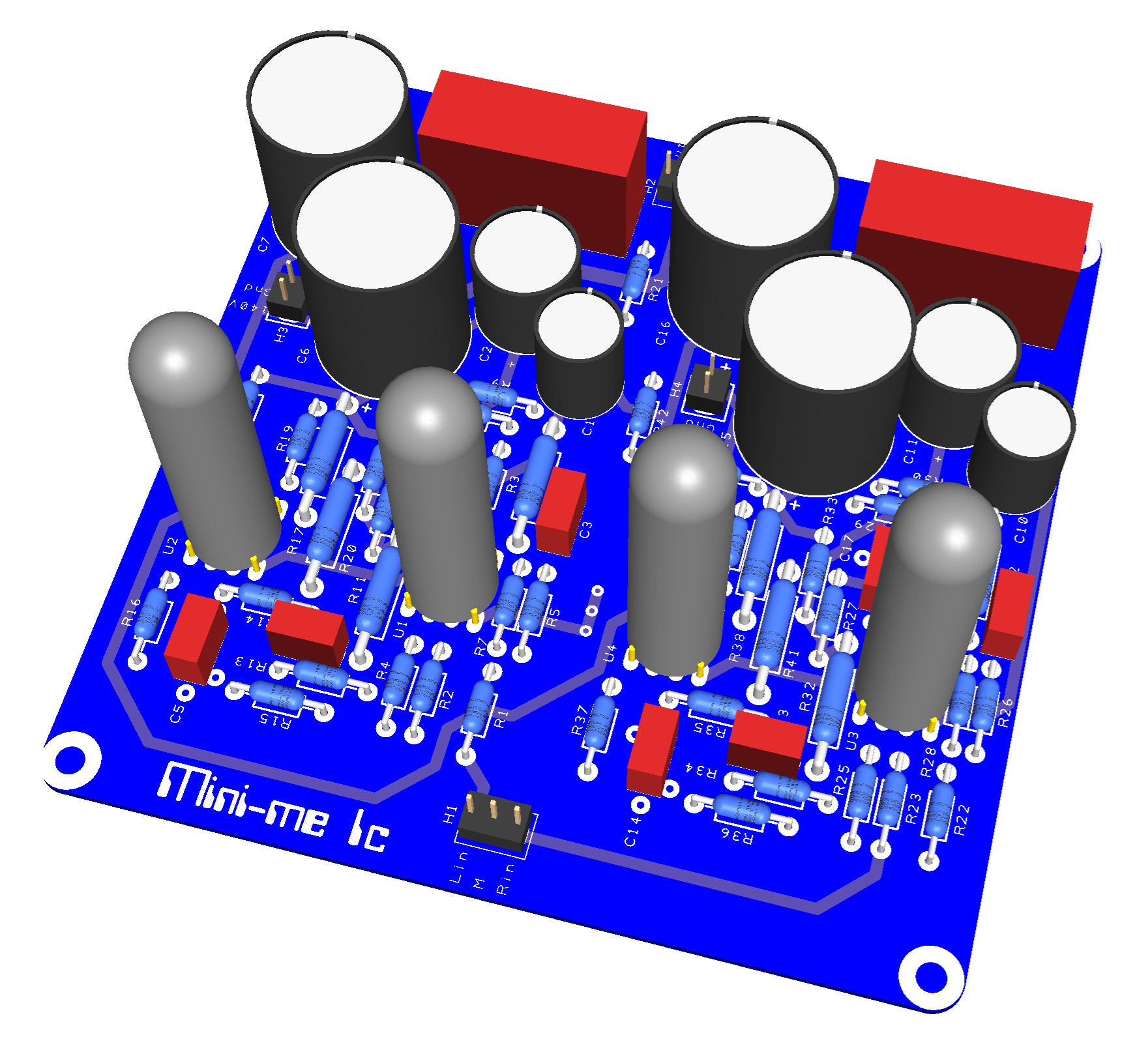

De printen

Printen zijn besteld bij JLCPCB. Ik zal de gerber files delen als ik de printen heb getest.

De behuizingen

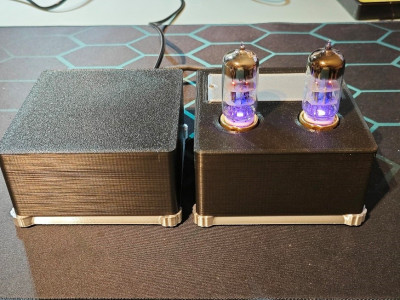

Deze worden 3d geprint in de stijl van mijn hybride mm preamp.

viewtopic.php?t=32240

Wordt vervolgd.

[RonnyB]

Altijd een feestje om de printen uit china voor het eerst uit de verpakking halen.

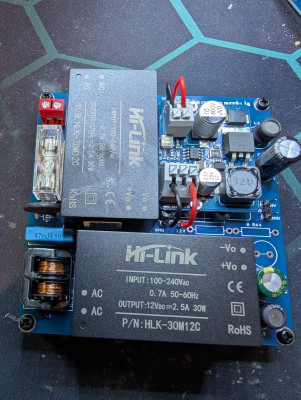

Even een half uurtje solderen en de voeding is klaar.

Kosten voeding ongeveer 25 euro.

Wordt vervolgt

[Shadow]

Netjes!

[RonnyB]

Vandaag vrije dag goed besteed.

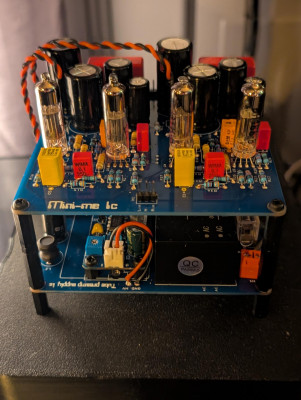

De voorversterker print opgebouwd.

Tijdens het testen kon de HV converter niet genoeg stroom leveren en de spanning kwam niet hoger de 90V(NCH6100HV).
Nadat ik een ander type converter voor nixie klokken had geplaatst ging het goed.(140V).

Getest met 1khz 5mV signaal, uitgang zag er netjes uit. Geen brom,ruis of oscillaties te zien op de oscilloscoop.
Tijdelijk printen gesandwicht om te testen met de platenspeler.

Hopelijk zaterdag tijd om verder te testen.

[RonnyB]

Na 2 weken luisteren, kan ik zeggen dat hij hetzelfde klinkt als de eerste versie.
Alleen de voeding zo dicht bij was geen goed idee. Dit ga ik nog veranderen.

Gerbers toegevoegd aan post 1.

[Barry2001]

Vind je dat niet tricky, die Hi-Link chinese spanning modules zo direct aan het lichtnet? Voor €3,50 (even opgezocht) ben ik wel benieuwd wat daar in zit.
Verder, leuk project, demootje luisterdag?

[Pjotr]

Zal niet veel anders in zitten een willekeurige telefoonlader of overeenkomstige Meanwell blokjes van dezelfde prijs.

[RonnyB]

Vind je dat niet tricky, die Hi-Link chinese spanning modules zo direct aan het lichtnet? Voor €3,50 (even opgezocht) ben ik wel benieuwd wat daar in zit.
Verder, leuk project, demootje luisterdag?

Gebruik deze Hi-link modules in verschillende projecten al voor langere tijd. Geen uitval en goede netscheiding.
Ik zit nog te twijfelen voor Hengelo. Kan wel een paar uur vullen met verschillende phonopre’s en Trex en/of hybride amps.
