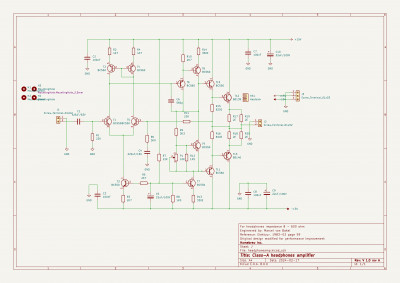

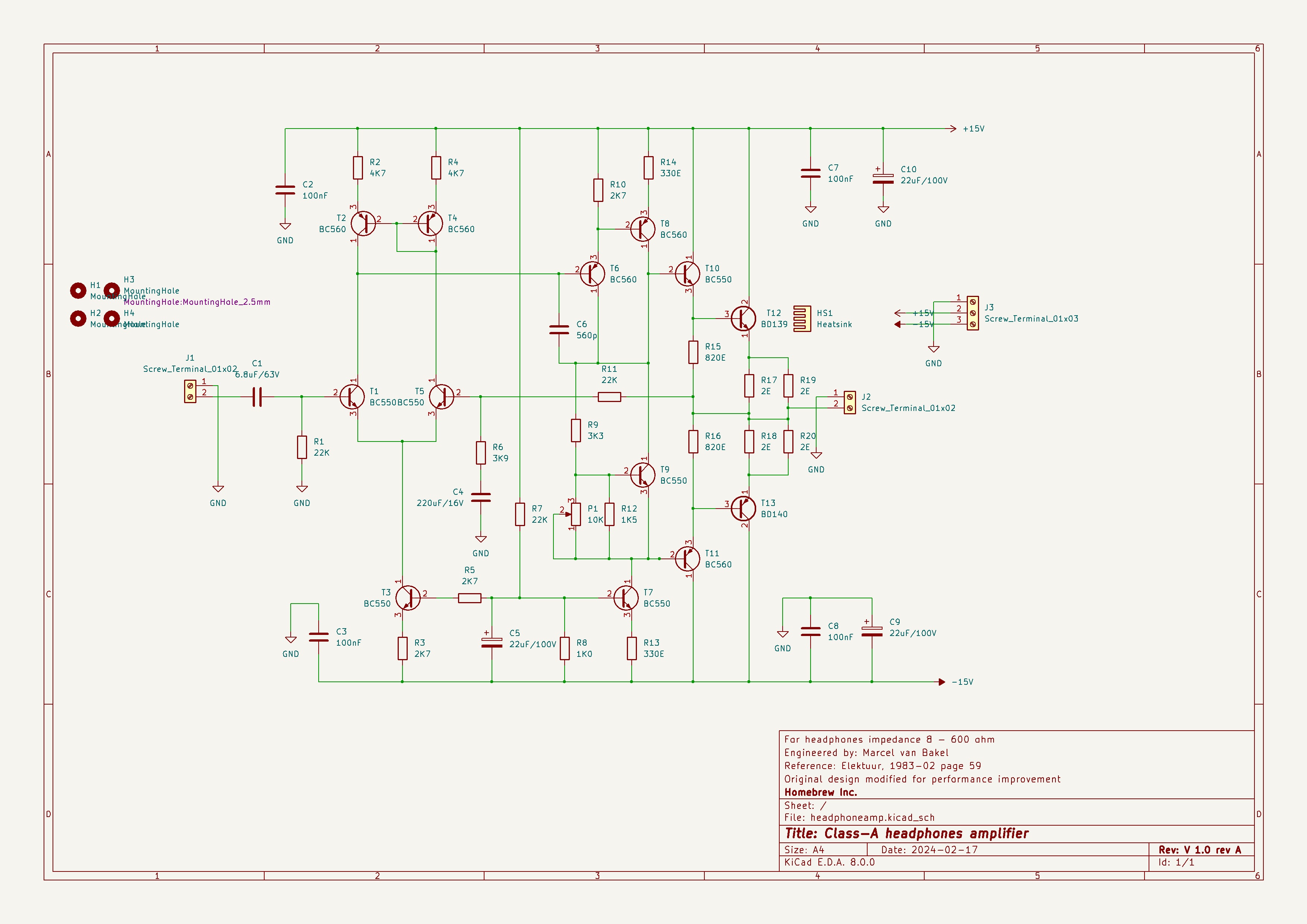

Elektuur schema 1983 als uitgangspunt.
Gesimuleerd met LT-spice.
Optimalizatie gedaan, keuze is om de transitoren uit te selecteren uit een "single-batch" om een goede match te hebben.
Geen offset output regeling nodig ivm match transistoren.
Bias stroom iets lager gekozen en nu 75 mA, HD-650 is hoogomig / 300 ohm

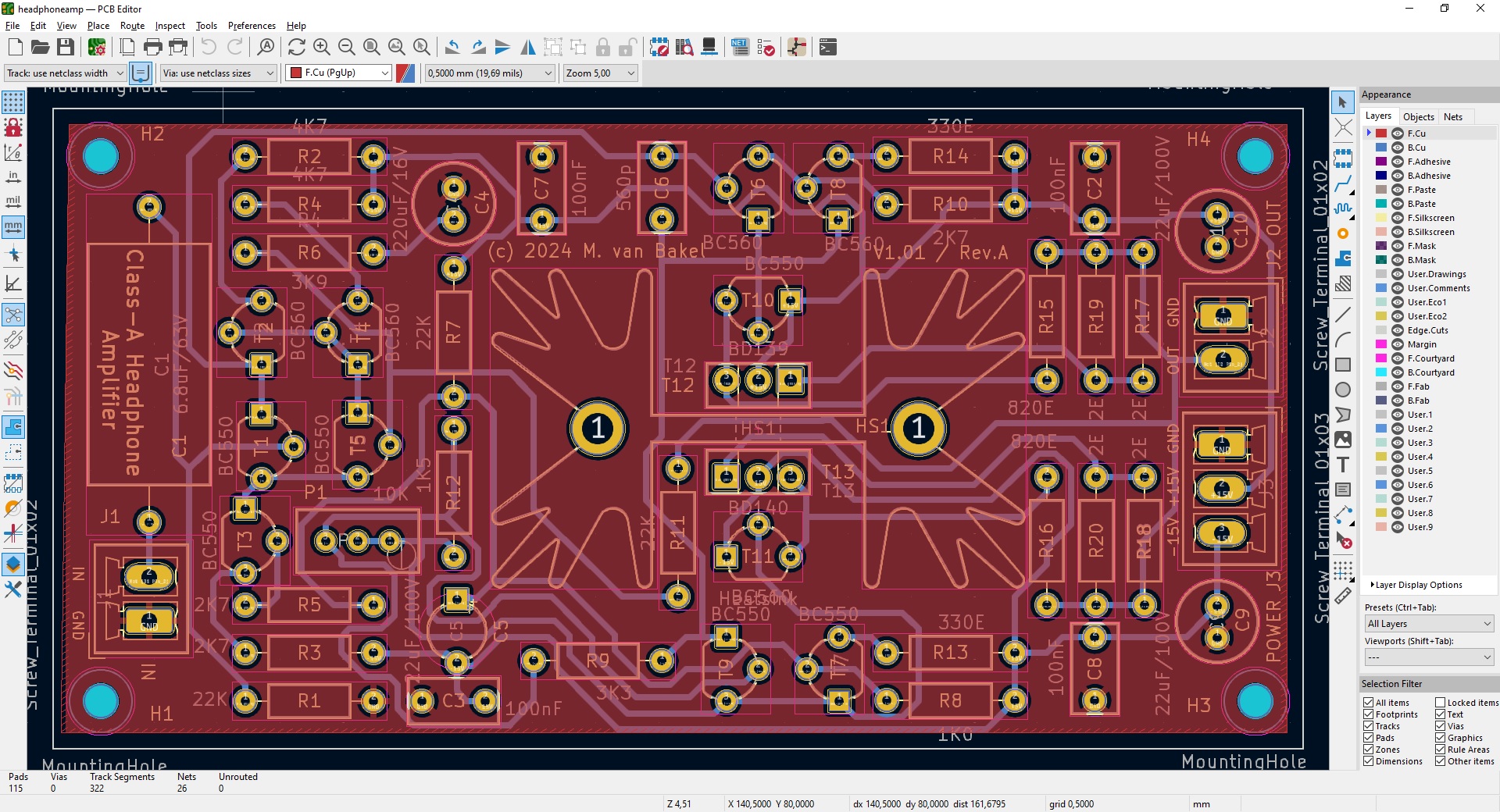

Layout in 2 lagen, top laag is GND
Geen draadbruggen
Metingen:
output offset < 5 mV
frequentie vlak tussen 5 Hz tot 22 KHz
Harmonische vervorming niet meetbaar met mijn scope dus < 80 dB
Hostpot temperatuur na opwarmen 38.9 graden
Output power genoeg om je oren en koptelefoon zwaar te beschadigen op mijn HD-650 dus niet relevant.
Bias current op 75 mA omdat meer iet nodig is en de voeding dan minder moeite heeft en de temperatuur laag blijft.
Geen hoorbare ruis en humm op de koptelefoon te horen (na enige optimalisatie in bekabeling)
Verbeteringen:
Audio ingangscondensator zou ik volgende keer inpakken in koperfolie en aarden.

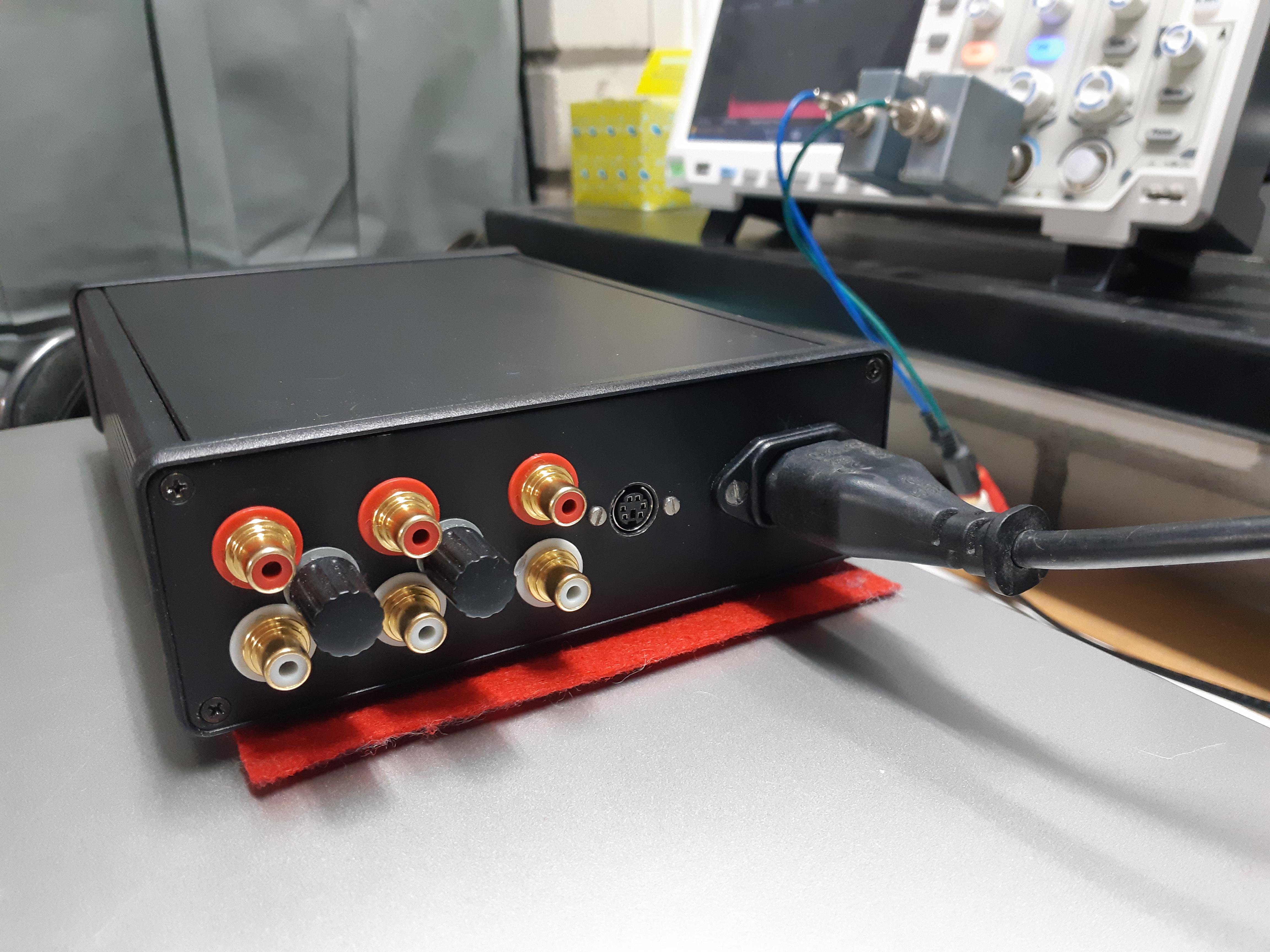

Foto's geven resultaat.
Layout is voor 1 kanaal gemaakt dus 2x PCB nodig.
Alle info/schema/layout is beschikbaar voor forum leden.
De bedoeling is dat er nog een controller aangesloten wordt om een blind test aan te sturen.
De headphone versterker heeft twee ingangen die ieder afzonder een level input hebben. Via de PS/2 connector kun je schakelen tussen ingangen. Eventueel met randomizer kun je hier A/B/X testen opzetten om verschillende bronnen te vergelijken, dat is ook mijn uiteindelijke doel
