Raspberry muziek streamer zelfbouw projectje

[hannesie]

Weer een stap verder, na de update moest ook de pi schijnbaar een power cycle hebben. Firmware 1.06 werkte en zojuist de nieuwste 1.19 geïnstalleerd.
Heb weer geluid, kan nog steeds geen 16 bit afspelen, wel 24 bit.
Welke driver in de pi gebruik jij Hans?
Ik heb nu de hifiberry driver geïnstalleerd staan, ik las net iets over een Soekris driver...?

Belangrijk is dan wel dat de module voor de snd_rpi_rpi_dac dan beschikbaar is.
Die stuurt de I2S aan.!!

Dat stond hier maar dan wel met de beperking voor DSD naar 176.4, i.p.v. 352.8 kHz.
http://www.zelfbouwaudio.nl/forum/viewt ... 8#p1887785


Ik ga dit eens proberen.
https://community.roonlabs.com/t/dietpi ... rted/25001

[Maikele]

Hans je bent geweldig!
Zoekend op de “snd_rpi_rpi_dac” driver blijkt de naam van de overlay “rpi-dac” te zijn, dus de dtoverlay (device tree overlay) veranderd van..naar

CODE: Selecteer alles

dtoverlay=rpihifiberry
dtoverlay=rpi-dac

Na een reboot ziet ie dan in aplay -l het volgende;
sndrpirpidac
Bron: https://github.com/Fourdee/DietPi/issues/808
Driver is eigenlijk voor dietpi maar is natuurlijk universeel te gebruiken.
M’n 16-bit materiaal kan ik weer afspelen nu. Alleen nog even DoP/DSD uitzoeken maar dat moet maar even wachten.

[hannesie]

Mooi, maar gaat hij dan ook de hoge resolutie als DSD op 176.4 of 352.8 kHz afspelen.

Daar was ik naar op zoek, gisteravond wat geprobeerd, maar als ik wat anders pak is er niets te beleven.
De soundcard is dan niet te vinden, en ROON voor de gek houden lukte ook niet.

De kernel van de Odroid C2 zou dan wel geschikt zijn voor de hogere frequenties (384), en is ook al wel uit gevogeld door mensen, maar ik krijg het nog niet voor elkaar.

[Maikele]

Ik las iets dat de Soekris alleen de lagere kwaliteit dsd zou kunnen afspelen, of was dat een limiet van de pi. Ik zal vanavond of morgenvroeg eens even kijken of ik een muziekstuk kan vinden en kan testen. Ga t even testen voor je.

[hannesie]

Het simpelste is natuurlijk de Amanero er tussen zetten, maar de grap is natuurlijk mooi als het zonder kan.

Gezien het feit dat je dan dezelfde module voor de RPI >Soekris gebruikt, zal dan niet meer opleveren.
Ik hoor het wel.

[hannesie]

Inmiddels ook de versie van Ropieee uitgeprobeerd en dan ook kunnen constateren dat die hetzelfde module gebruikt als die van DietPi.
Dat die Ropieee is dan een distro die door Harry vd Bergh ( Spockfisch) is opgezet en is dan een specifieke opzet met de RPI en ROON.
Daar zal dan een andere als de Soekris wel goed gaan, ook de ESS 90XX serie en anderen worden wel goed ondersteund.

Maar daar hebben wij niets aan.
Het blijft dan wel max 192 kHz, en dat is heel goed te doen.

Nu dus even met de Amanero uitgeprobeerd en dat is in 1 keer vlekkeloos, en klankmatig ook echt prima

[rjmulder]

Al een tijdje over nagedacht wel of niet een Raspberry PI Display aanschaffen en gisteren dan toch maar besteld en vandaag is die al binnen gekomen
Nu dus een Display met daarachter een Raspberry PI 3 en een HifiBerry DAC+ Pro met ROON Hoef ik niet in de app te kijken wat ik afspeel
Heb alleen een bliksem symbooltje in het scherm staan wat dat inhoud? ook nog niet naar gekeken trouwens.

[hannesie]

Is dat niet iets als het laad symbool? /Accu?

[rjmulder]

Ja zo kun je het symbooltje ook noemen, net toch even gezocht op internet en de voeding spanning zou niet voldoende zijn.
Dus er moet een ander voedingkie achter.

[Maikele]

Heeft Roon al ingebouwde ondersteuning voor t display of heb je dat zelf geprogrammeerd RJ?

[rjmulder]

Ik en programmeren nee ik gebruik ropieee en daar wordt de originele raspberry display in ondersteund.

[Maikele]

Ik en programmeren nee ik gebruik ropieee en daar wordt de originele raspberry display in ondersteund.

Ik dacht ook al haha
Das wel jammer want ik moet t wel allemaal handmatig doen nog

[rjmulder]

Ligt er aan waar je voor kiest toch.

Moet zeggen weet ook nog niet helemaal zeker als ik dat scherm er aan hou, het is een 7" scherm is wel mooi maar de behuizing wordt ook meteen weer een stuk hoger en je hebt toch een app nodig om muziek te kiezen. De bediening op het scherm is echt heel basic, play/pause/next/forward en dat is het.

[Maikele]

Aah leuk om even lekker mee te fröbelen. Voor mij op dit moment nog even geen prio maar voor wat later wel handig om een counter ol tr programmeren zodat ik weet hoelang ik op batterij luister. Verder leuk om muziek info voorbij te laten scrollen. Bij mij mij niets automatisch omdat ik niet een specifieke audio distributie gebruik maar alles zelf in raspbian instel en programmeer.

[hannesie]

Word er nog muziek gespeeld hier..............??

Oftewel, is er nog steeds herrie in de tent, of loopt het niet helemaal lekker.

[Maikele]

Word er nog muziek gespeeld hier..............??

Oftewel, is er nog steeds herrie in de tent, of loopt het niet helemaal lekker.

Heey Hans,
Jazeker, de pi staat geprogrammeerd zodat ie smorgens braaf m’n favo internet radiostation begint te spelen en om 22:00 stopt ie keurig met spelen.
Het is elke keer weer genieten, met name als ik ervoor ga zitten en zelf een album draai.
Helaas wel problemen met Linux zelf. Bestandssysteem is geheel tot de laatste byte volgelopen en heb wel wat vluchtige pogingen gedaan dat te fixen maar moet eigenlijk het bestandssysteem even geheel onder handen nemen maar nog geen tijd voor gehad daar echt even voor te gaan zitten.

Maar t speelt allemaal prima en de voeding houd zich ook zeer stabiel. Vooral met deze temperaturen is alles over-dimentioneren een goede keus geweest. Zowel trafo’s (hoger vermogen dan nodig) als condensatoren (hoogste temp rating)

Hoe gaat t met jouw avonturen. Je had verschillende board-pc’s getest. Is daar nog een ‘winnaar’ uit gekomen?

[hannesie]

Hier en daar wel wat gedaan.

viewtopic.php?f=8&t=27042&p=1914893&hil ... n#p1914893

viewtopic.php?f=66&t=27110

[Maikele]

Zo dan, daar ben ik weer,
Heb een beroerd 2020 gehad, schoonvader na een ziekbed van 9 maanden gestorven, direct daarna over naar de huidige situatie (laten we t daar aub niet over hebben).
Goed nieuws is dat ik inmiddels over ben naar moOde op de (nog prima te voldoen) pi. De pi is dus aangesloten via I2S en afspelen met de in moOde standaard gedetecteerde rpi-dac dtoverlay werkt prima, ik kan nu zelfs 265-dsd afpelen, of eigenlijk.... kon

Ik ben zoals t een echte DIY-er betaamd namelijk lekker aan t klooien geslagen; inmiddels was het mogelijk om via een commando naar de seriele poort het volume in de dam te regelen, ik heb daar zelfs het vol.sh script tbv volumeregeling in moOde voor aangepast.
Verder had ik de roon-bridge op pi geinstaleerd en rooncore op een nas draaiende, hongerig naar de mooie mogelijkheden van roon.

Tja en toen kreeg ik de volume control in de roon-app niet aan de praat en besloot ik (allemaal verleden tijd-zinsopbouw nog)... om een firmware update van de dam te doen. Ik had daar eerder al op windows wat issues mee maar dat is toe gelukt.
Op linux (ik draai geen win meer) is dit echter een ander 'stukje koekje', allememaggies ik ben aan t klooien geweest en had eindelijk een tranfer voor elkaar tot.....

De dam firmware is beschadig nu en ik kan niet meer in uManager. Ik had al een melding in het diyaudio topic https://www.diyaudio.com/forums/vendor- ... -1052.html gezet en reactie van Soren;

You can always force the FPGA firmware to not load by shorting pins on the serial flash shortly at power up, it's U38 pin 5 and 8. You should then enter uManager directly and you can download the firmware as normal.

Krijg dat met de volgende werkwijze niet voor elkaar;
- boel spanningsloos
- pennetjes kortsluiten tijdens voeding aanzetten
- enkele sec vasthouden
- loslaten en ssd aansluiten, pi kantelen en netwerkkabel aansluiten, op z'n plek en pi aanzetten

maw de pi staat uit als de dam start, neem aan dat dat geen issue is maar heb t nu enkele keren geprobeerd maar het werkt niet.
Krijg ook geen reactie van Soren meer, die is me zat denk ik haha

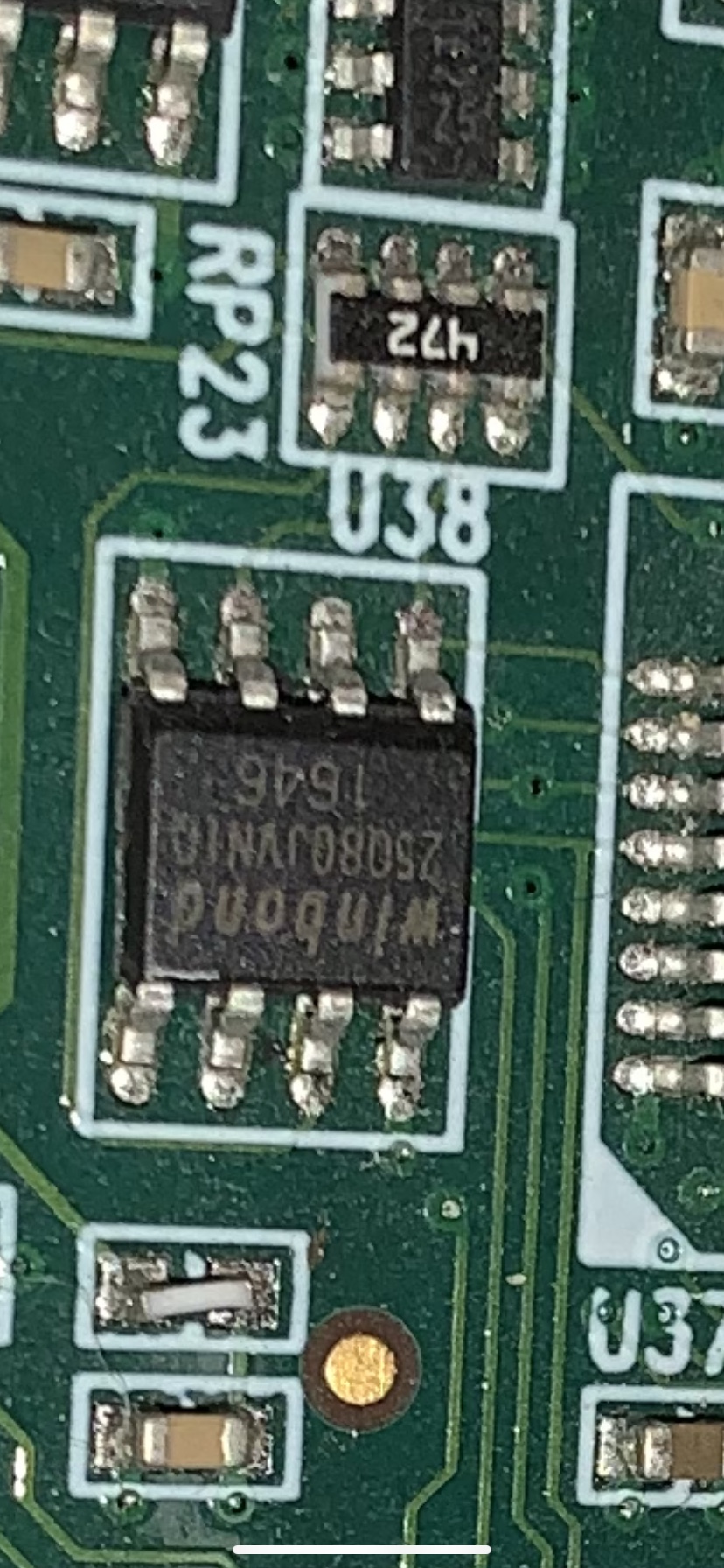

Op t board zie ik de volgende chip als U38; winbond 25Q80JVNIO
Ik zie dit doc op t internet; https://pdf1.alldatasheet.com/datasheet ... 25Q80.html
op pag 6 staat pin 5 en 8
zie bijlagen voor de foto en de pinbezetting, dat heb ik goed toch?

Vraag is of iemand voor mij kan verifieren dat ik t goed doe, dat t klopt war Soren (eigenaar Soekris) als advies geeft, en of het uitmaakt dat ik de pi start nadat de DAC is gestart?

Nou dat was een heel verhaal, hopelijk heb je t volgehouden tot hier, zo ja, dan hartelijke dank en hopelijk heb je advies.
Elk advies is welkom en wordt gewaardeerd!

Edit: OMG ik heb exact hetzelfde issue gehad in 2018 drie jaar geleden, schijnbaar toen met minicom gedaan, en nu zit ik drie weken het wiel opnieuw uit te vinden en sloop ik mn DAC.
Soren reageert net en dat is ook niet echt hoopvol. Morgenvroeg eerst ff fitnessen en dan weer ff soekrissen. Als iemand van jullie een ingeving heeft hoor ik t graag
T tangetje dat ik vanmorgen gebruikte om de kortsluiting te maken werkt, zojuist nagemeten

[Maikele]

update op diyaudio

Don't know exactly what you are doing....

Me neither, the whole serial stuff is way too complicated. But I realize it's just the way it is and probably has advantages too.
Anyway I wanted to update the firmware, filters, everything in the dam1121 firmware and filters rev 1.21.skr
Somehow communication wasn't good and I got a few "Retry 0: NAK on sector" with a message maximum reties reached.
I'm honestly not sure if i updated or not but after turning off and on the DAM I could not reach it anymore. Locking led keeps flashing when feeding it music. It's connected through I2S.

To not load the FPGA firmware, you just short those two pins while powering up the dam1021. Then the uManager should enter directly, if not the uC firmware might have been damaged....

Let's at least make sure I can ever use it again...
I connected it through isolated serial J3, according to my old documentation.
This is my gpio readall;

CODE: Selecteer alles

pi@moode:~ $ sudo gpio readall
 +-----+-----+---------+------+---+---Pi 2---+---+------+---------+-----+-----+
 | BCM | wPi |   Name  | Mode | V | Physical | V | Mode | Name    | wPi | BCM |
 +-----+-----+---------+------+---+----++----+---+------+---------+-----+-----+
 |     |     |    3.3v |      |   |  1 || 2  |   |      | 5v      |     |     |
 |   2 |   8 |   SDA.1 | ALT0 | 1 |  3 || 4  |   |      | 5v      |     |     |
 |   3 |   9 |   SCL.1 | ALT0 | 1 |  5 || 6  |   |      | 0v      |     |     |
 |   4 |   7 | GPIO. 7 |   IN | 1 |  7 || 8  | 1 | ALT0 | TxD     | 15  | 14  |
 |     |     |      0v |      |   |  9 || 10 | 0 | ALT0 | RxD     | 16  | 15  |
 |  17 |   0 | GPIO. 0 |   IN | 0 | 11 || 12 | 0 | ALT0 | GPIO. 1 | 1   | 18  |
 |  27 |   2 | GPIO. 2 |   IN | 0 | 13 || 14 |   |      | 0v      |     |     |
 |  22 |   3 | GPIO. 3 |   IN | 0 | 15 || 16 | 0 | IN   | GPIO. 4 | 4   | 23  |
 |     |     |    3.3v |      |   | 17 || 18 | 0 | IN   | GPIO. 5 | 5   | 24  |
 |  10 |  12 |    MOSI |   IN | 0 | 19 || 20 |   |      | 0v      |     |     |
 |   9 |  13 |    MISO |   IN | 0 | 21 || 22 | 0 | IN   | GPIO. 6 | 6   | 25  |
 |  11 |  14 |    SCLK |   IN | 0 | 23 || 24 | 1 | IN   | CE0     | 10  | 8   |
 |     |     |      0v |      |   | 25 || 26 | 1 | IN   | CE1     | 11  | 7   |
 |   0 |  30 |   SDA.0 |   IN | 1 | 27 || 28 | 1 | IN   | SCL.0   | 31  | 1   |
 |   5 |  21 | GPIO.21 |   IN | 1 | 29 || 30 |   |      | 0v      |     |     |
 |   6 |  22 | GPIO.22 |   IN | 1 | 31 || 32 | 0 | IN   | GPIO.26 | 26  | 12  |
 |  13 |  23 | GPIO.23 |   IN | 0 | 33 || 34 |   |      | 0v      |     |     |
 |  19 |  24 | GPIO.24 | ALT0 | 0 | 35 || 36 | 0 | IN   | GPIO.27 | 27  | 16  |
 |  26 |  25 | GPIO.25 |   IN | 0 | 37 || 38 | 0 | ALT0 | GPIO.28 | 28  | 20  |
 |     |     |      0v |      |   | 39 || 40 | 0 | ALT0 | GPIO.29 | 29  | 21  |
 +-----+-----+---------+------+---+----++----+---+------+---------+-----+-----+
 | BCM | wPi |   Name  | Mode | V | Physical | V | Mode | Name    | wPi | BCM |
 +-----+-----+---------+------+---+---Pi 2---+---+------+---------+-----+-----+

I reset the flash serial, then start up the pi and try to connect
with cu;

CODE: Selecteer alles

cu -l /dev/ttyAMA0 -s 115200

I get "Connected"
with screen;

CODE: Selecteer alles

screen /dev/ttyAMA0

I get a blank screen
It's not responding to +++ or anything else I type

Questions:
* Should I solder on a few small wires to connect to pin 5 and 8 (I assume I have the right ones?) so i can reset the U38 without disconnecting/connecting the pi?
* Can I keep those wires connected through normal use? Or are they functioning as antennas throwing noise on the serial bus?
* Is there any command that i can execute to make sure the flash serial is in the right state now?

[hannesie]

Helaas wel, en heb hier ook de .bin file.

Heb het op kunnen lossen, maar wel het zweeet op het voorhoofd.
https://zelfbouwaudio.nl/forum/viewtopi ... 2#p1790382


Ik weet niet of je dit al hebt gelezen.

[Maikele]

Heey Hans,
Ik hoor net dat dit hier ook gaat gebeuren
Zou je die bin file mijn kant op willen sturen? Dat wordt even een hele klus zeg. Maar met alle duidelijke aanwijzingen zou t mij ook moeten lukken. En ik moet dus een Windows pc hebben

En ik moet dus die seriële interface aanschaffen

[hannesie]

Zal ik hem naar je opsturen?
Ik heb die ST-link module hier liggen in de kast stof te verzamelen.

[Maikele]

Zal ik hem naar je opsturen?
Ik heb die ST-link module hier liggen in de kast stof te verzamelen.

Oh man Hans, dat zou helemaal geweldig zijn, weet je zeker dat je m niet meer nodig hebt??
Moet je wel even kijken wat dat dan kost want ik woon in thailand, nou gaat versturen best wel makkelijk maar t kost wat meer.
Vanzelfsprekend betaal ik de verzendkosten

Ik wilde je net vragen welk model ik moet bestellen via de officiele site haha
Laat maar even weten

[hannesie]

Ik was niet van plaan weer een DAC naar de kloten te helpen, dus geef maar een adres via PB, en dan gaan we zien wat het gaat doen.

Ik heb alle software en .bin in een map staan, zal hem zippen en sturen.

Is verstuurd!

[Maikele]

Ik was niet van plaan weer een DAC naar de kloten te helpen, dus geef maar een adres via PB, en dan gaan we zien wat het gaat doen.

Ik heb alle software en .bin in een map staan, zal hem zippen en sturen.

Is verstuurd!

Hahaha nee dat snap ik helemaal
Hartstikke bedankt, heb je zojuist terug ge-PB-ed met het adres
