Een nieuwe gebalanceerde solid-state voorversterker

[Fokko]

Ik heb het topic in de verkeerde categorie staan, hij moet eigenlijk naar de versterker gedeelte. Dit heeft weinig met een DACs te maken.

Het worden inderdaad twee mono printen.

[ds23man]

Lekker economisch qua voedingen......

[ray5150]

Tegen mij word vaak gezegd dat m'n printen te groot zijn.
Als ik dit ontwerp dan zo zie.. dat kan nog wel makkelijk een kwart kleiner.

[ds23man]

Volgens mij komen er nog een wapper en peakledsturing op Ray.

[Fokko]

Economisch qua?

Grote van de print is altijd lastig. Over de breedte zou ik nog 5cm kunnen inperken, maar dan wordt het proppen vrees ik.

[Ah!buis]

Tegen mij word vaak gezegd dat m'n printen te groot zijn.
Als ik dit ontwerp dan zo zie.. dat kan nog wel makkelijk een kwart kleiner.

Een voorversterker en een bak vol elco's
Dan kom ik niet zeuren over de afmetingen van de print, zo al erg genoeg
Anne

[ds23man]

En waarom totaal 5 elko's voor een simpel 5V voedingsspanninkje die twee ic'tjes aan stuurt?

[ray5150]

Volgens mij komen er nog een wapper en peakledsturing op Ray.

Kan ik me niet voorstellen, ik ben de enige die zich hier met dat soort fratsen bezig houd.

[Fokko]

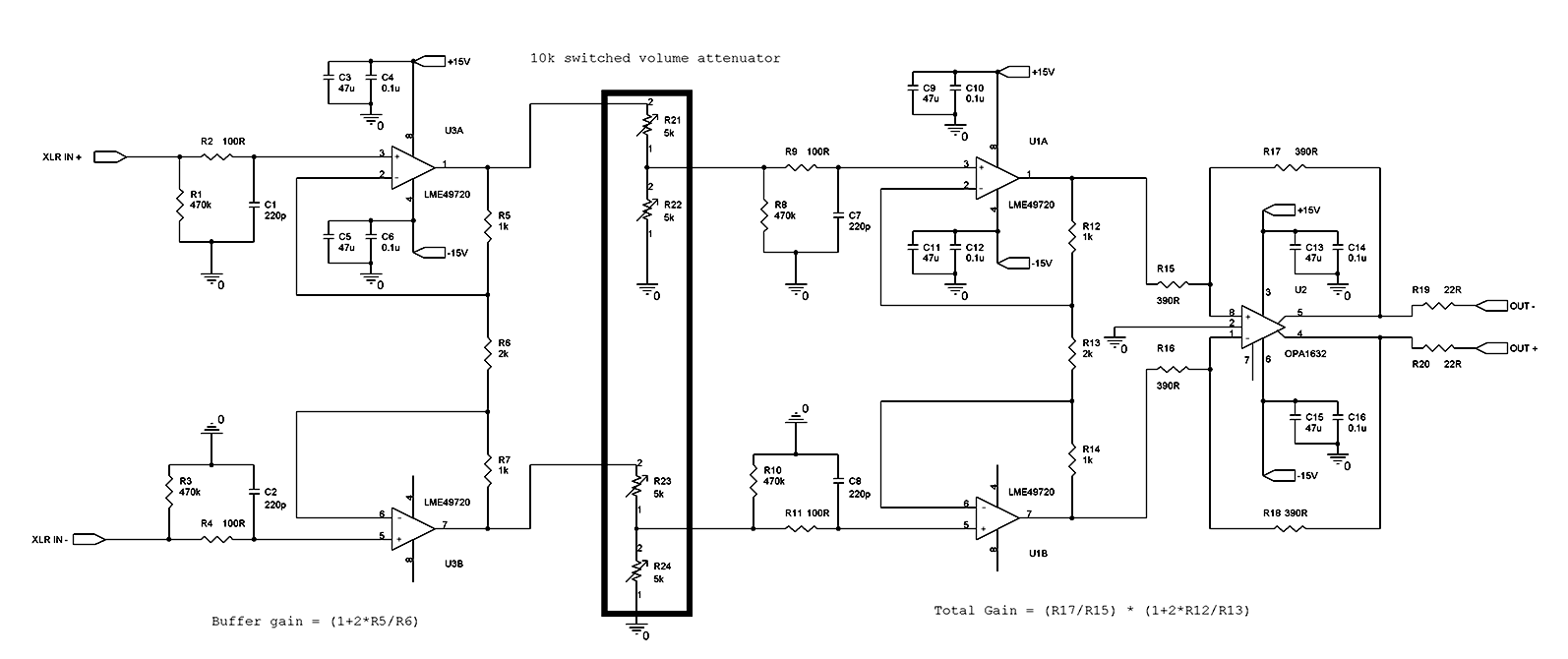

Het originele schema, helaas is de site down.

[Fokko]

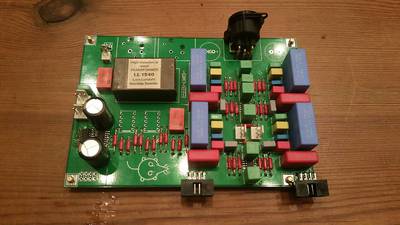

Erg druk geweest de laatste tijd, maar een plaatje van de voortgang tijdens kerst.

[ray5150]

Het originele schema, helaas is de site down.

Oh ?

https://web.archive.org/web/20150423104 ... o/bpre.htm

Hier de hele pagina als een PDF.
(en dan ben ik niet eens IT'er... )

Balanced pre.pdf

(1.65 MiB) 510 keer gedownload

[SSassen]

Wat een onzin om achter een als instrumentatieversterker geschakelde LM4562 nog een OPA1632 te gebruiken, die mag er gevoegelijk uit want voegt helemaal niks toe. Ook is de PCB layout in het originele artikel om te huilen.

[Fokko]

Weer een kleine update.

De beide printen lijken te werken. Eerst getest met de functiegenerator en scoop om te kijken of alles werkt, daarna op de luidsprekers.

Helaas heeft er een tijd terug per abuis DC op een van de Hypex eindtrappen gestaan. De schade leek zich in de eerste instantie te beperken tot een woofer en wat verbrande weerstanden in het scheidingsfilter. Echter blijkt nu dat ook de fet aan de negatieve rail open staat, waarschijnlijk omdat deze teveel vermogen heeft lopen pompen. Deze eruit gesoldeerd en nu wachten op de postbode.
