7W klasse A versterkertje

[sevenup]

Leuk voor tijdens de donkere avonden. Kan makkelijk op gaatjesprint zonder draadbruggen.

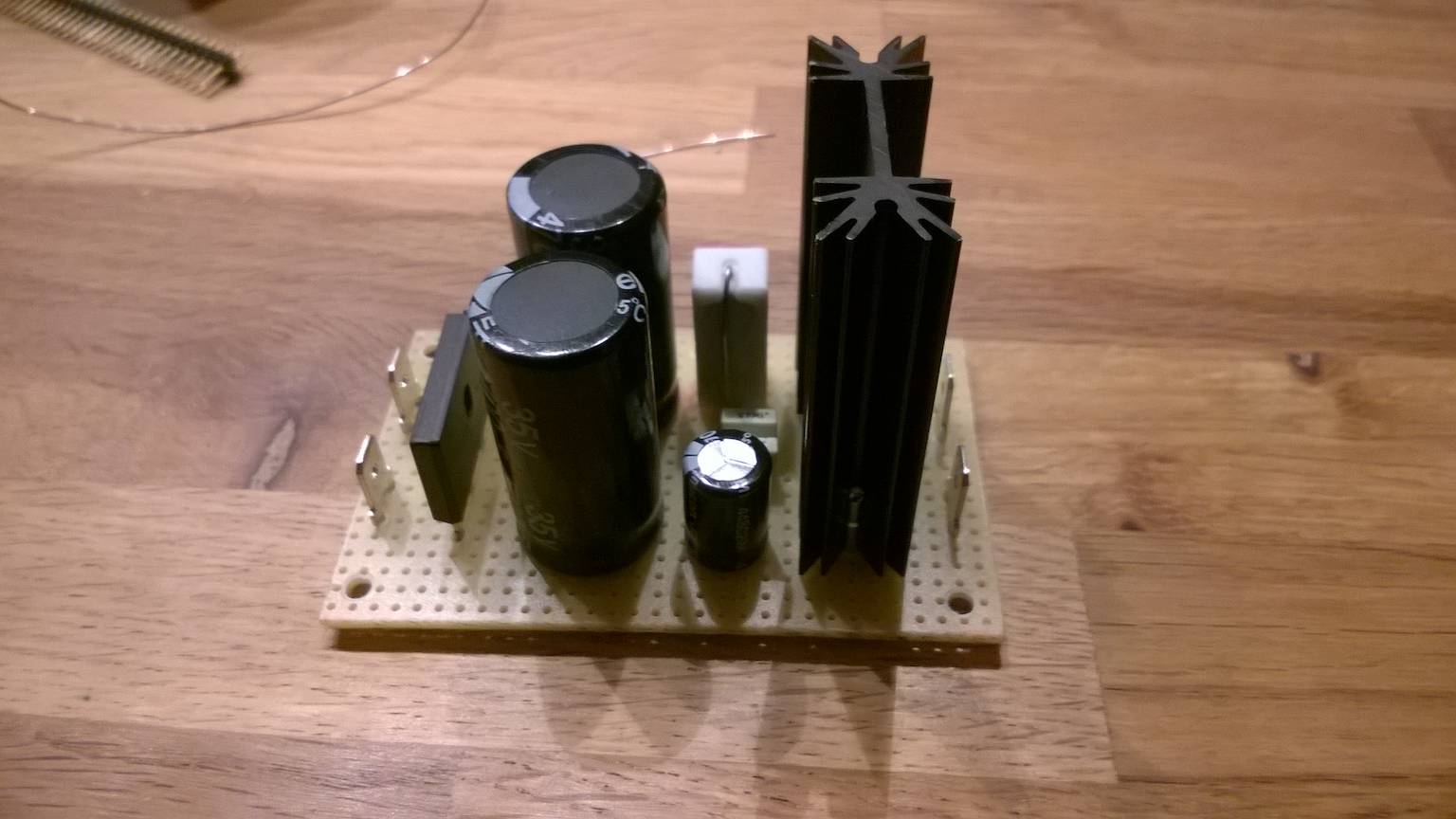

Met bijbehorende gestabiliseerde voeding met LM7824.

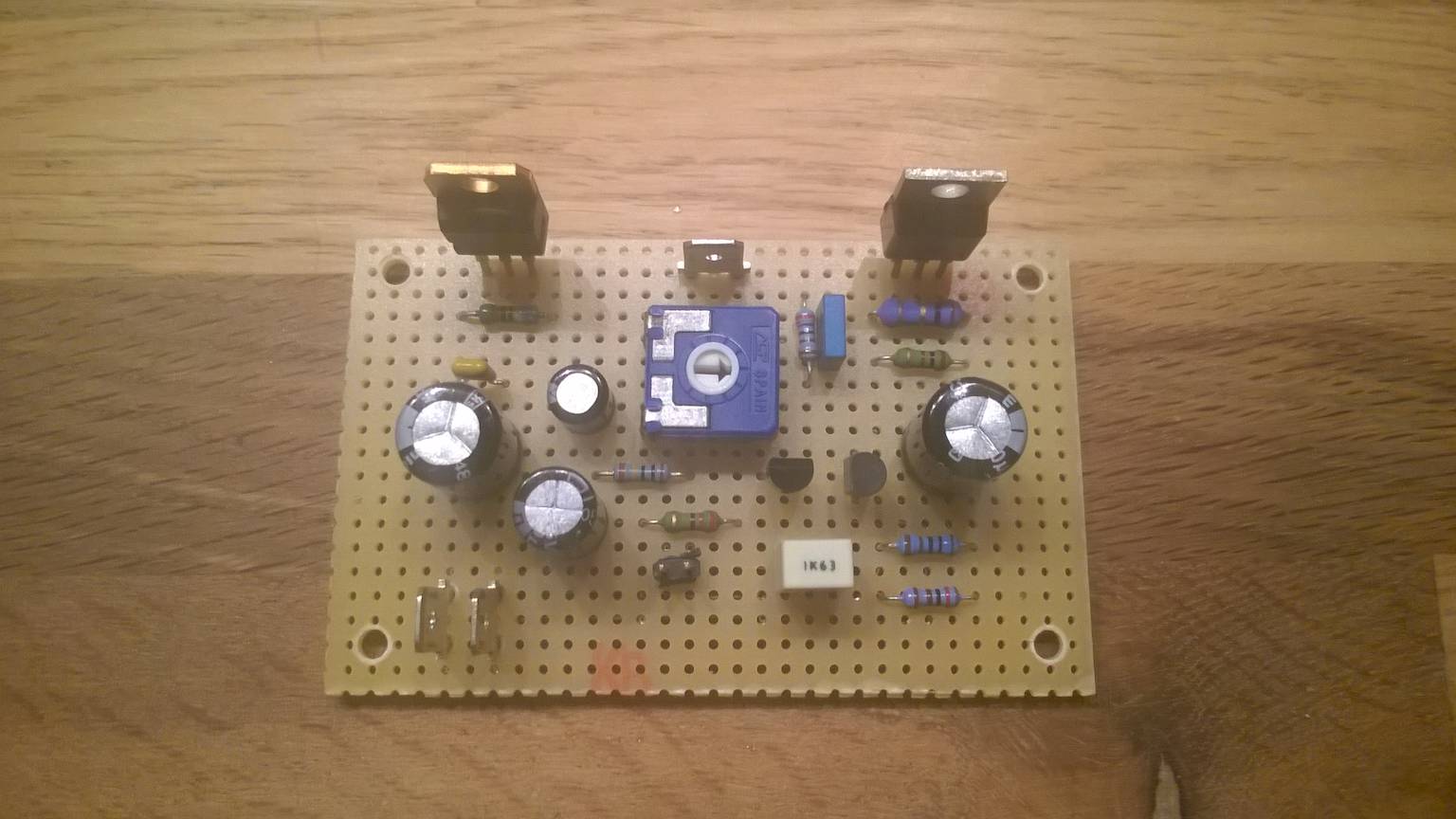

Heb het eerste kanaal al draaien

Meer informatie volgt...

[WilcoE]

Hoi,

Ziet er leukt uit, heb je misschien ergens het schema van de voeding en versterktje?
Lijkt mij wel leuk om op de donkere avonden ook zo iets in elkaar te solderen.

[meiborg]

en hoe klinkt het?

Mvg Reinder

[sevenup]

Nog lastig te beoordelen met maar 1 kanaal en draait op mijn labvoeding.

Om goed te kunnen testen heb ik nog een trafo nodig van 21 tot 22V en 30W tot 50W. Iemand nog wat liggen?

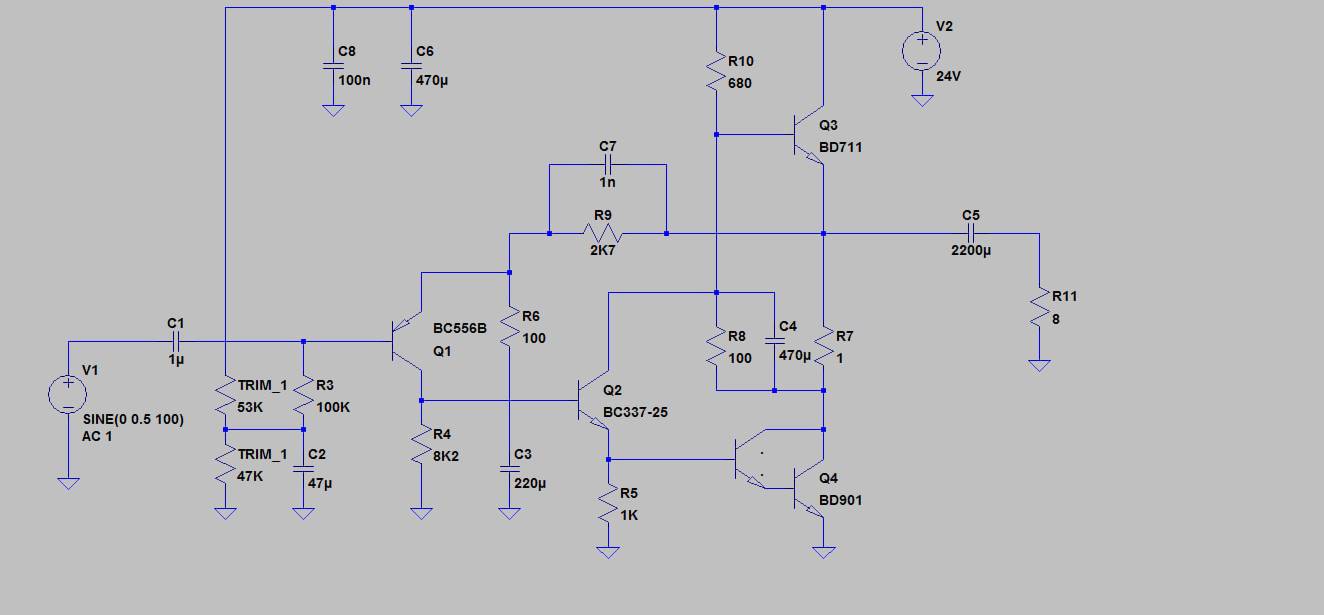

Hierbij alvast een schema van het versterker deel.

[sevenup]

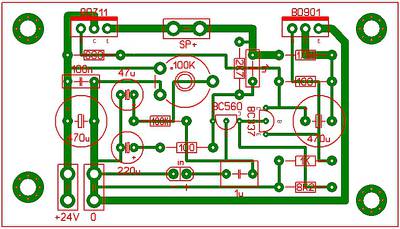

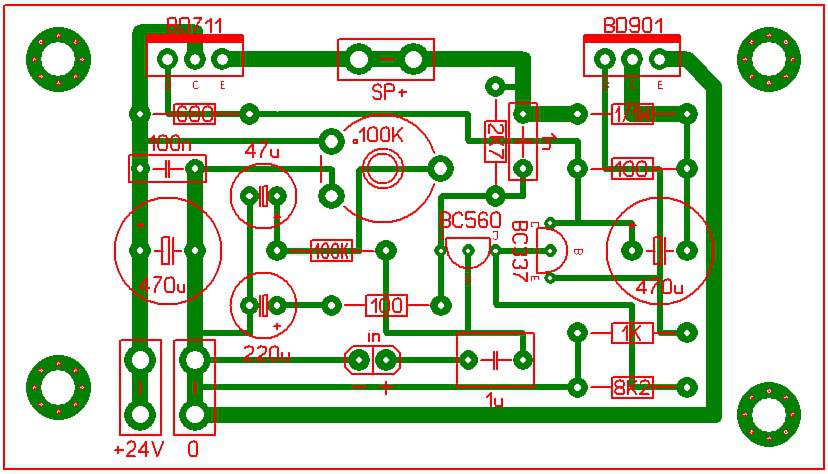

En de layout voor het versterkerdeel

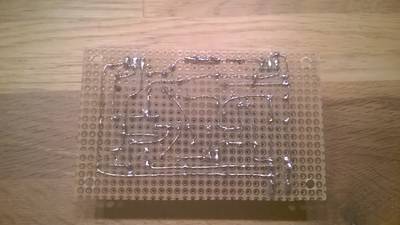

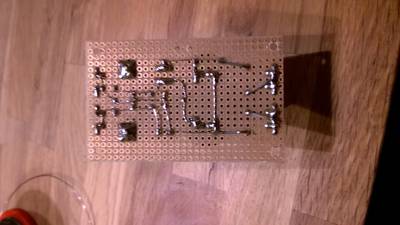

In totaal heb ik 4 printjes gemaakt, 2x voeding en 2x versterker. Hiervoor kan je een standaard 10x16 cm in 4 stukken zagen, is precies de juiste maat.

[ray5150]

Leuk ding ! lekker simplistisch.

Een trafo heb ik wel misschien, maar weet niet zeker of ik iets in huis heb met die spanning.
De meeste zijn minimaal 30 Volt of meer.

[ray5150]

Is dit niet wat ?
http://www.baco-army-goods.nl/component ... -5amp.html

[democles]

Gebruik ik ook voor mijn GM 70 gloeivoedingen.

Is 20v maar geeft 22v AC

[sevenup]

Perfect, en niet duur

[mtb]

Zo'n klasse-A versterkertje kan je goed voeden met een SMPS vanwege de vrijwel constante stroomopname, Nelson Pass gebruikt zelfs gewoon een laptopvoeding, zie http://forum.zelfbouwaudio.nl/viewtopic.php?f=7&t=17392.
Er zit overigens geen temperatuurcompensatie voor de ruststroom in je ontwerp en dat kan in de praktijk vies tegenvallen!

[ray5150]

Gaap...

En als de SMPS allang door de shredder is vermorzeld tuft de transformator nog een jaar of 10 door.

[ds23man]

Gaap...

Elektronica is na 2 jaar afgeschreven toch?

[ray5150]

Niet bij mij.

[sevenup]

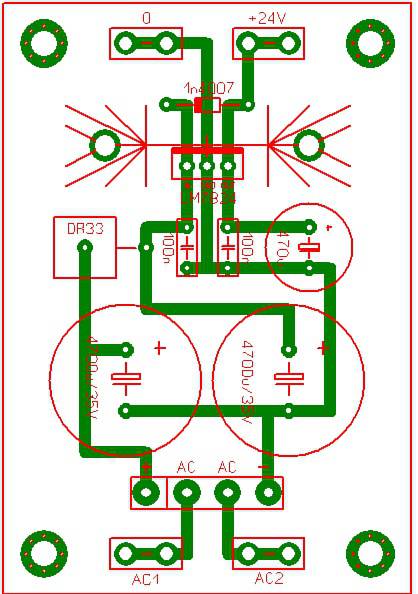

Hierbij de layout van de voeding die ik heb gemaakt.

Niet perse nodig een C-R-C filter voor de regelaar, maar had nog onderdelen liggen.
Gewoon 1 dikke elco na de brugcel voldoet ook natuurlijk.

[FR_Aad]

Gaap...

En als de SMPS allang door de shredder is vermorzeld tuft de transformator nog een jaar of 10 door.

Alsof wij hier meer dan tien jaar met een versterker doen

[SSassen]

Gaap...

En als de SMPS allang door de shredder is vermorzeld tuft de transformator nog een jaar of 10 door.

Ray snapt 'm!

[mtb]

Gaap...

En als de SMPS allang door de shredder is vermorzeld tuft de transformator nog een jaar of 10 door.

Dat valt tegenwoordig toch wel mee, ik zit al bijna 10 jaar elke dag achter een goedkope laptop (een echte Belinea), de accu's waren na een jaar al op, maar de SMPS (ca. 40W) doet het nog steeds!
En de eerste SMPS'en zaten al in beeldlbuis-TV's en als ik Ray zo volg, zal die dat nog wel het mooist vinden.
Maar het moet net als Ray (kan je Leo's avatar van Obelix niet overnemen?) groot, dik en zwaar zijn, anders kan het niks wezen!

[Ah!buis]

Ach, nadat mtb al lang en breed door de oven tot as is herleid tuft Ray ook nog wel 10 jaar door
Anne

[ray5150]

[sevenup]

Heb beide kanalen draaien. Door de regelaars in de voeding echt heel stil, geen brom en ruis te bekennen.
Ruststroom lijkt stabiel te zijn ook na langere tijd. Kwartiertje opwarmen en uitgang netjes op 12V ingesteld. Na een uur geen verloop in bias. Blijft op beide kanalen hangen op 12.04V

[Barry2001]

Leuk Michiel. Waar heb je de ruststroom op ingesteld?

[sevenup]

Leuk Michiel. Waar heb je de ruststroom op ingesteld?

Ongeveer 420mA
