Project Bartone, 15w8530k00,R3004/602010, Peerless XLS10

[Dan]

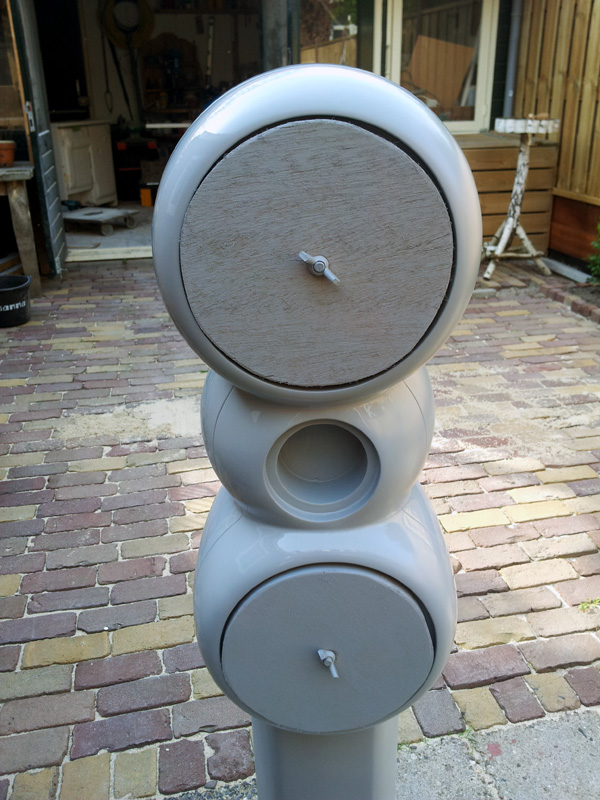

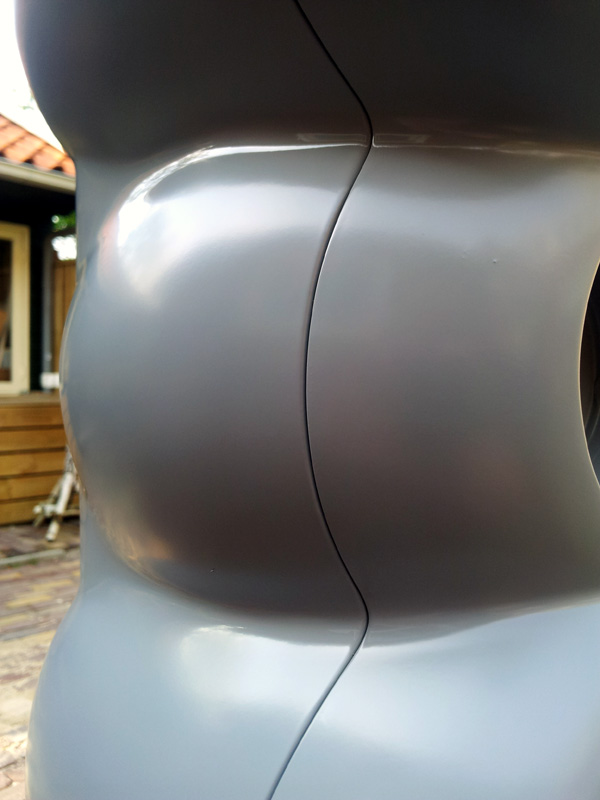

Vandaag het front passend gemaakt/ geschuurd op het lichaam en de boel weer even in de grondlak gezet.
De vorm begint nu echt een beetje definitief te worden. Ik denk dat ik de volgende keer maar met schuim ga werken.
Al doende leert men zeg maar.
Vandaag een koelkastmotor geritseld voor het vacuumlamineren. Daar moet nog een aggregaatje van gebouwd worden met een tank etc.
Nu nog een voet maken. Gisteravond honderden plaatjes bekeken op Google en er begint al wat te borrelen in mijn hoofd.

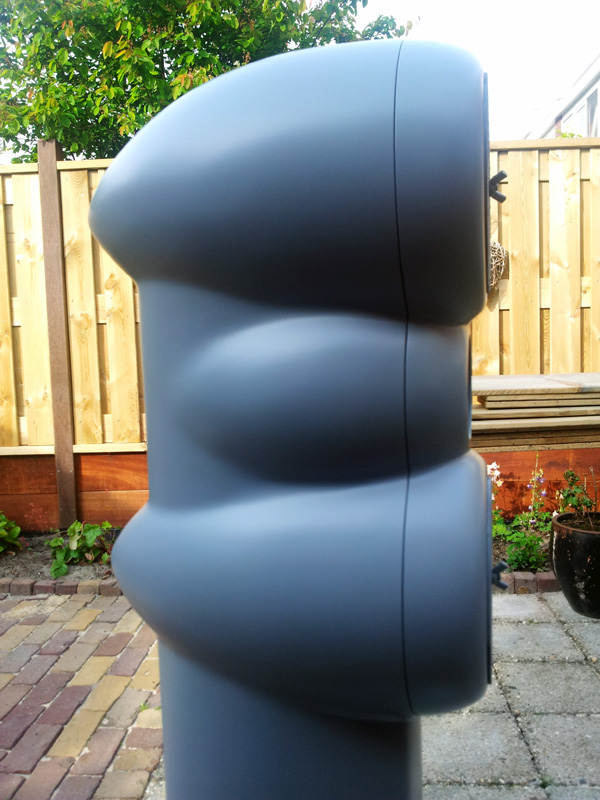

En dan nu weer foto's

[Vinculum]

[wouter]

WOW!

RESPECT!

[delesh]

Dit is echt mooi man

[Bob]

nondeju wat mooi!

Hoeveel liters intern heb je nu voor de woofers? Ik loop namelijk ook al een tijd met het idee om carbon kegels te maken maar het kost je zoveel liters ten opzichte van een conventionele kast vind ik.

[Dan]

Ik zit nu op een litertje of 17 denk ik. Ik heb geprobeerd om het precies uit te rekenen maar dat valt niet mee. Ik heb de boel in plakjes verdeeld wat een redelijk idee geeft. Het onderste stukje van de kast reserveer ik voor de AS2.00 en dat past er precies in. Ik moet alleen nog iets voor voldoende koeling bedenken, hoewel die versterkers nooit echt heel warm worden...

Om een idee te krijgen hoe het klinkt heb ik twee simpele 17l kastjes gemaakt met een bassreflexpoortje. En ik ben heel tevreden over het laag. Die midwoofertjes staan echt hun mannetje. (lees ook het artikel van Troels Gravesen: http://www.troelsgravesen.dk/Ellam-dappo.htm Die heeft een versie met 22 liter kastjes gemaakt.

Ik laat het geheel (voorlopig) spelen met een supercube II sub, daar zit een 1250W digitale versterker in die ik tot 30Hz mee laat lopen. Dat gaat als een trein kan ik je vertellen! Maar dat is meer ter ondersteuning van films en wat minder voor muziek.
Wat me opvalt is dat geluiden soms zo levensecht zijn dat de kat er van in de war raakt

[Dan]

Ik ga weer eens wat fot'os plaatsen. Project heeft eigenlijk weer een pauze achter de rug. Vakantie en vrouwlief wilde dat ik weer eens wat klusjes in huis ging doen
Nu een beetje aan het einde van de zomer wil ik het project naar de eindfase zien te krijgen. Ik heb nog een paar kleine schoonheidsfoutjes met betrekking tot de symmetrie (ik ben geen ervaren mallenmaker o.i.d. en heb ook geen CNC faciliteiten) Ook de voet drijft me tot wanhoop. Ik heb er al diverse gemaakt maar het kan me steeds niet bekoren. Misschien moet het wel gewoon een vierkante voet worden van terrazzo of natuursteen. Er moet in ieder geval een Hypex module (of iets dergelijks)

of een analoog filter in passen.
Ik wil in ieder geval even laten weten dat mijn project nog leeft

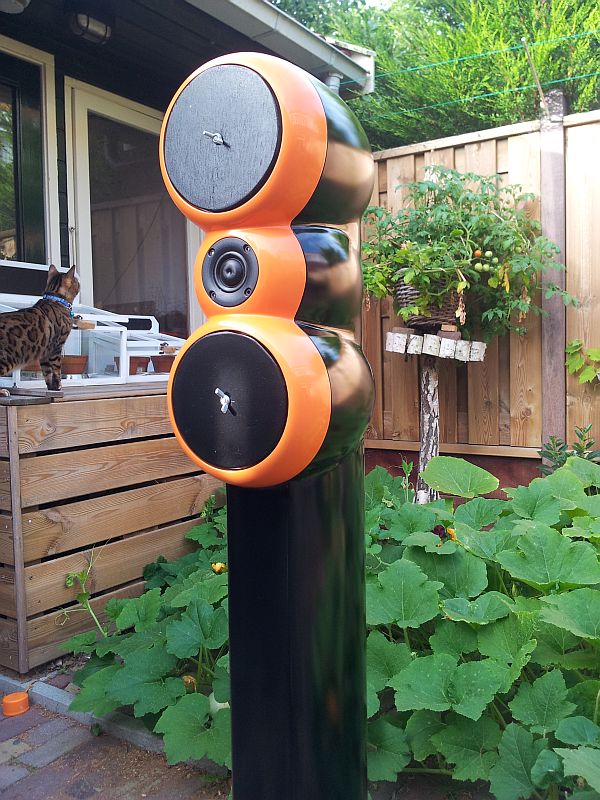

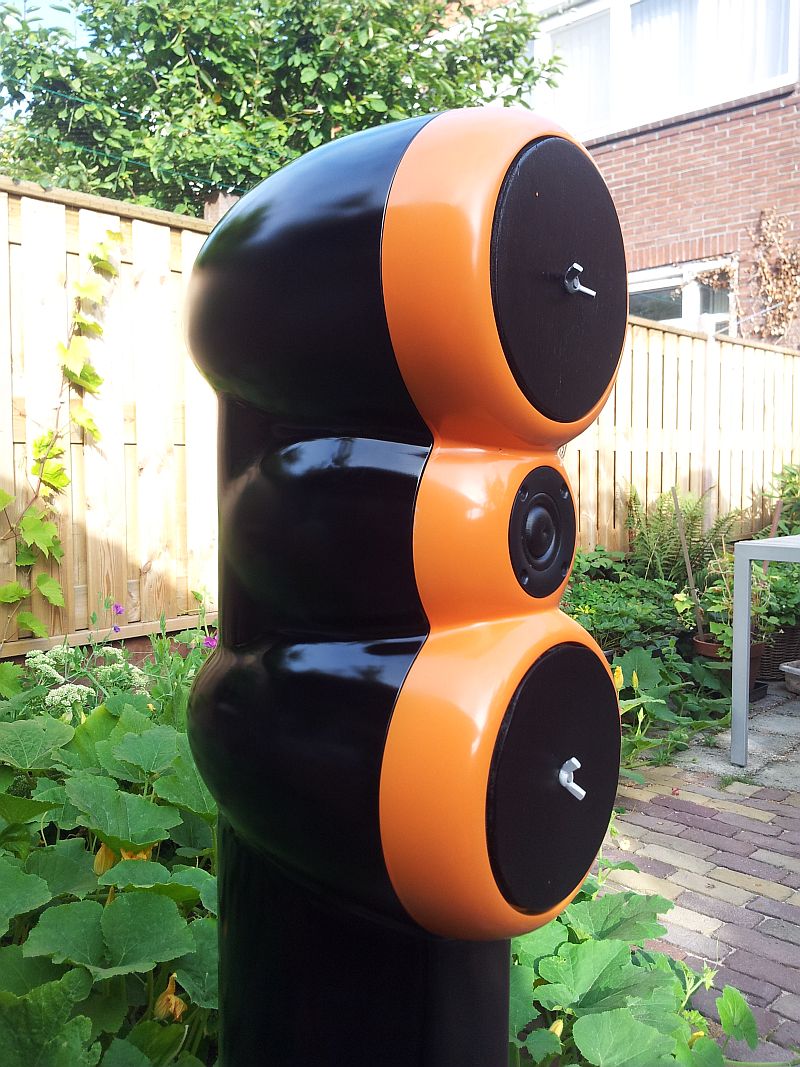

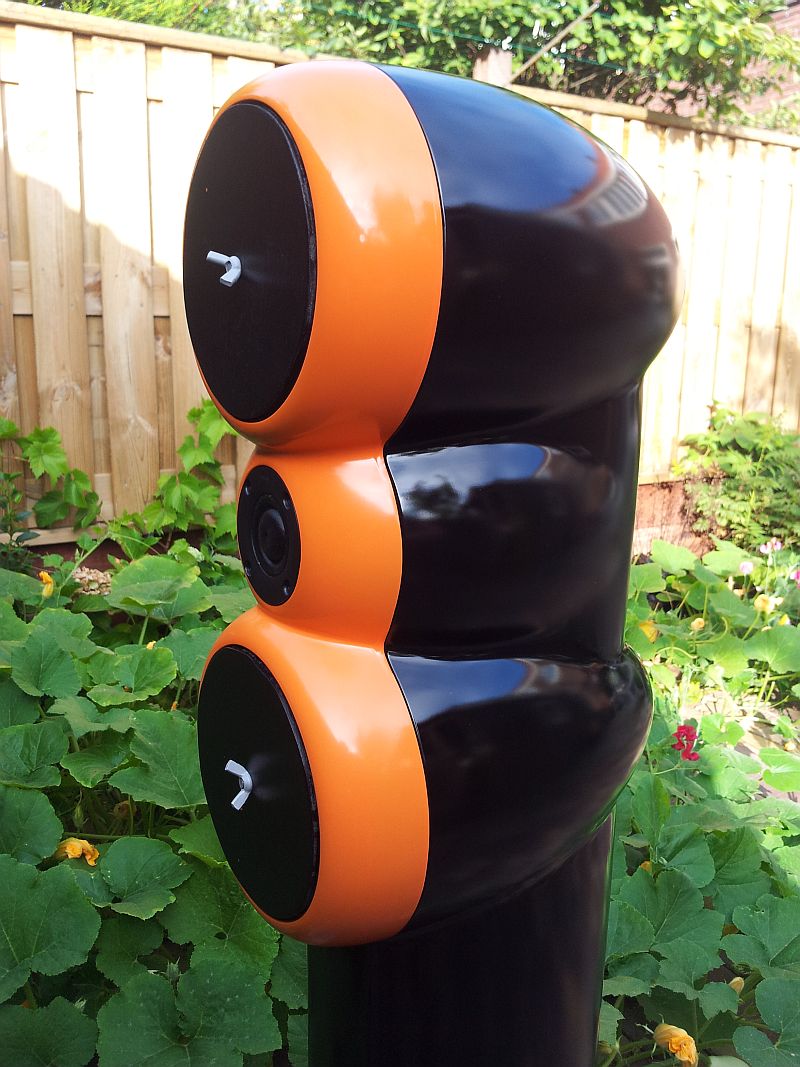

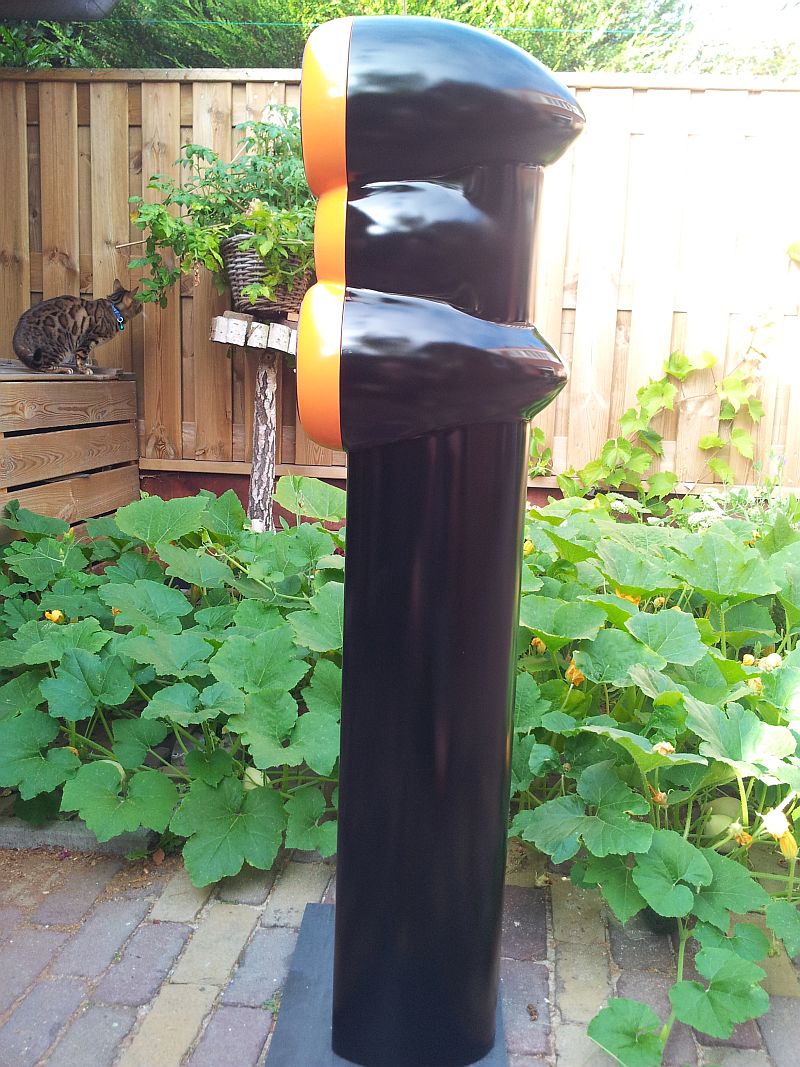

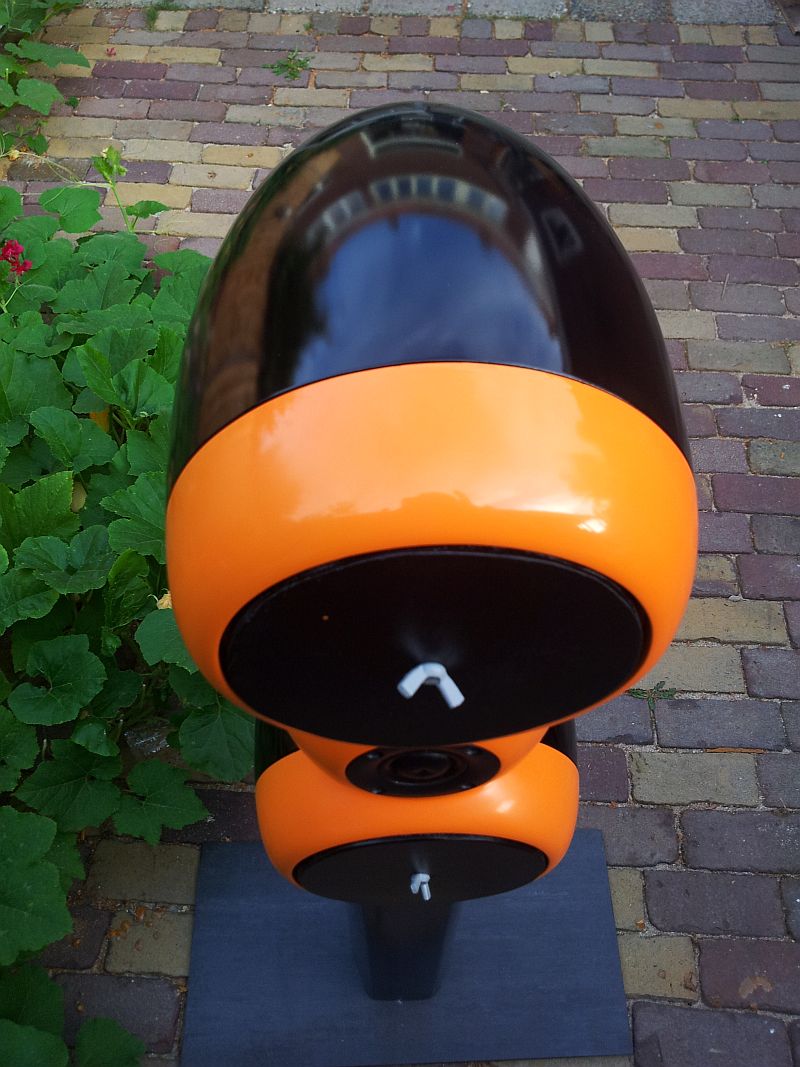

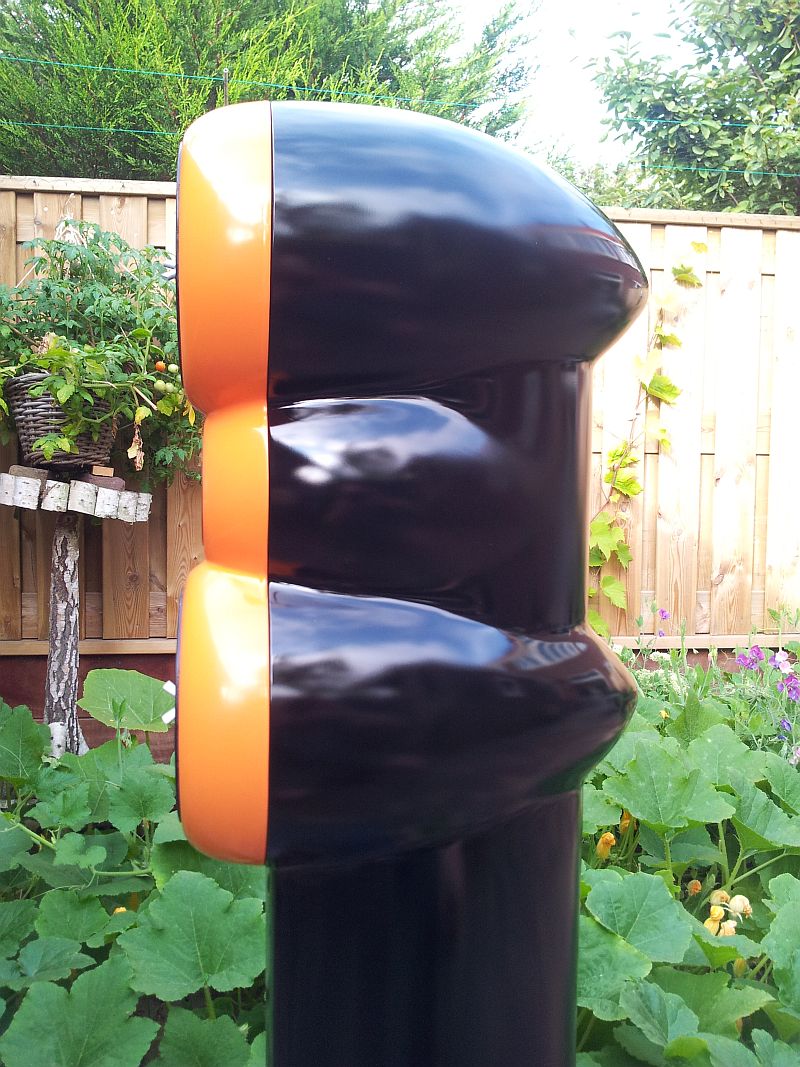

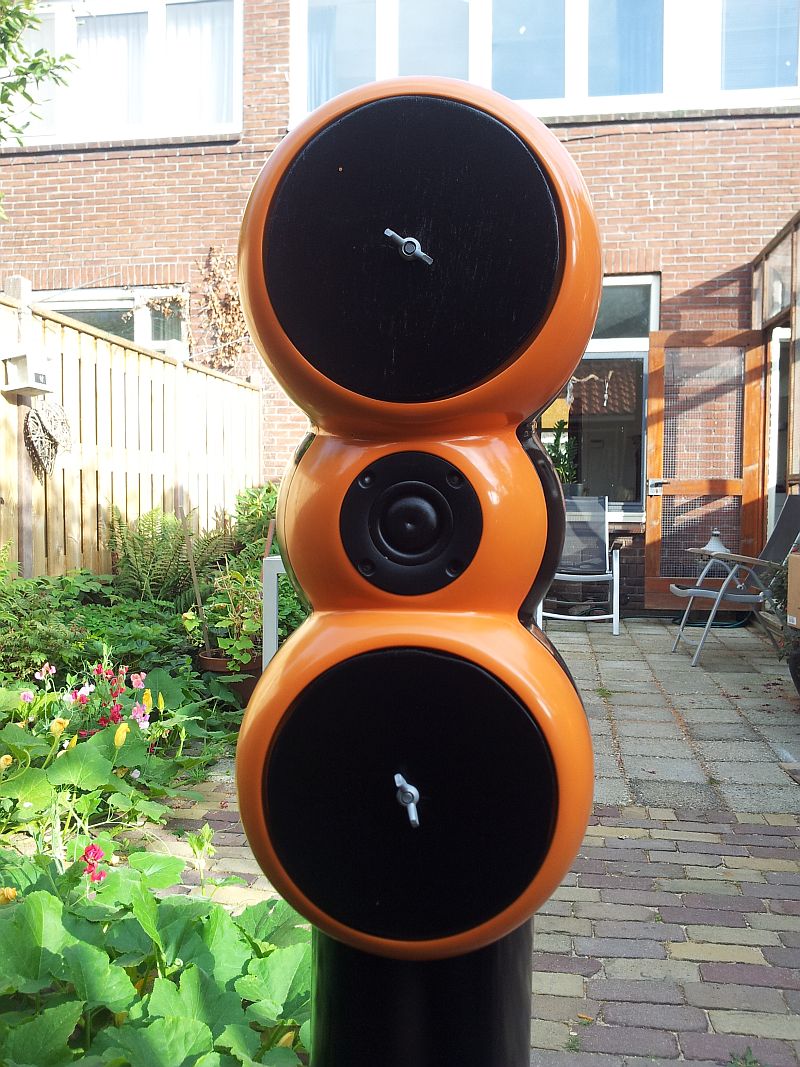

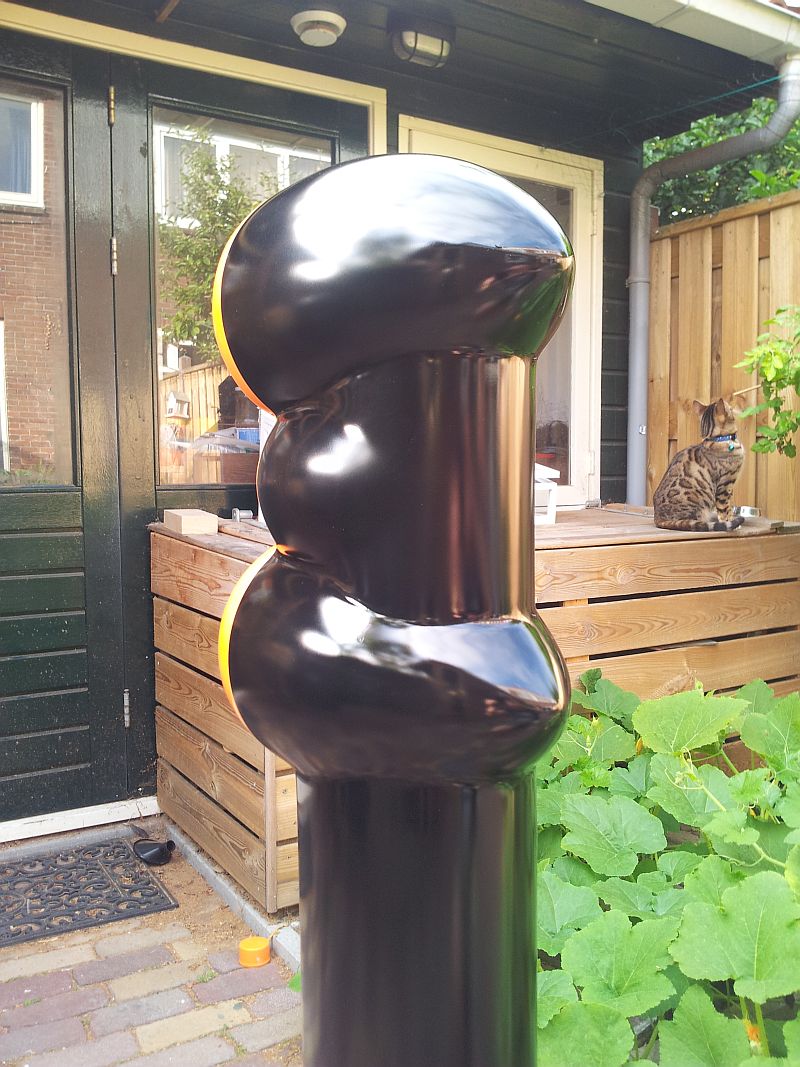

En dan nu foto's.

[sietse]

heel erg mooi geworden

[bas focal m180]

Echt super van vorm en kleur combinatie .

[Dan]

Thanks allen, ben dan ook best trots op het resultaat (tot nu toe)

[firsttimer]

Heel gaaf! Kleurcombinatie doet me denken aan het oude team Arrows uit F1.

[Dan]

Het is al weer een poosje geleden dat ik met dit project bezig ben geweest. In fysieke zin dan. Probleem was dat ik niet tevreden was over de mogelijkheden van DSP producten en er een aantal DSP producten in ontwikkeling was. Denk aan Hypex en aan de Najda.
Na lang luisteren naar de proto's en wikken en wegen heb ik een aantal stappen genomen en het is in mijn hoofd nu redelijk af.
Voor het DSP verhaal ben ik een apart topic begonnen: http://forum.zelfbouwaudio.nl/viewtopic.php?f=6&t=19604

Het luidsprekertopic gaat hier verder.

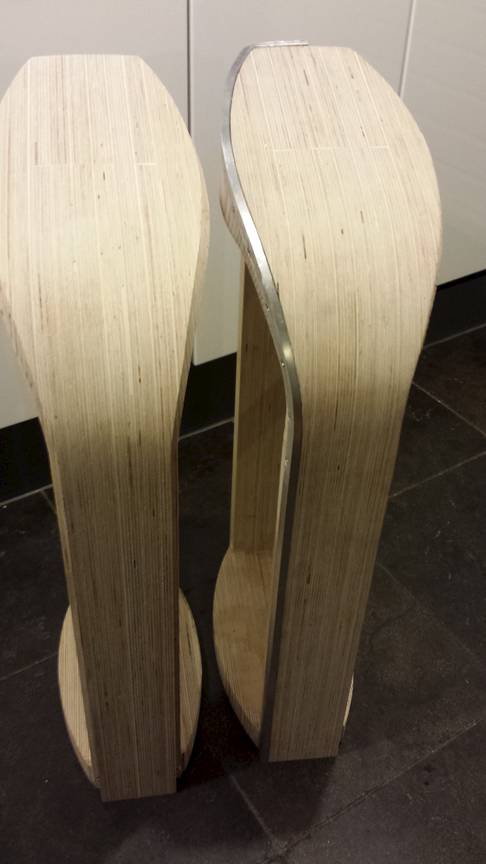

De hele kerstvakantie ben ik met berkenmultiplex bezig geweest. Een stuk of wat lagen op elkaar gelijmd met.... houtvulpasta. Veel frezen, schaven en schuren en dit is het tussenresultaat. De onderkasten waarin de sidefiring 10" Peerless XLS subs worden geplaatst.
Waarom deze drivers? Omdat ze spotgoedkoop op Ebay stonden (70€/ stuk) Ik heb er vier en het idee is om er een multisub opstelling mee te gaan maken. Aansturing van het geheel geschiedt door de knuisje versterkers voor het midlaag en hoog. Ik heb een paar Hypex UcD400 OEM modules voor de subs liggen.

Je begrijpt, 2014 woordt het jaar van het afmaken (waar heb ik dat eerder gelezen?)

En dan nu weer een foto:

[DKM]

Uitzonderlijk ontwerp

[hilbren]

Inderdaad bijzonder ontwerp. Ik zie alleen nog niet helemaal hoe die driver in dit kunstwerkje wordt geplaatst.
Ik ben onder de indruk van je houtkunsten, daarom zou ik eigenlijk wel willen weten hoe je dit nu hebt aangepakt?
Hoe krijg je nu die mooie curves in je hout gefreesd/gezaagd?

Zou bijna willen vragen ook ik een keer een workshop bij je kan volgen

[Dan]

Inderdaad bijzonder ontwerp. Ik zie alleen nog niet helemaal hoe die driver in dit kunstwerkje wordt geplaatst.
Ik ben onder de indruk van je houtkunsten, daarom zou ik eigenlijk wel willen weten hoe je dit nu hebt aangepakt?
Hoe krijg je nu die mooie curves in je hout gefreesd/gezaagd?

Zou bijna willen vragen ook ik een keer een workshop bij je kan volgen

De 10" driver wordt in de aluminium plaat gemonteerd. Door alle ronde vlakken is er geen mogelijkheid om de driver op de buitenkant te monteren. Hij komt dus verdiept in de kast te liggen. Op de buitenkant van het gat wil ik een mooi aluminium rooster maken.
Het is niet zo dat nu helemaal vastligt hoe het uiteindelijk wordt. Doordat ik op dit moment meer aan het beeldhouwen ben dan aan het timmeren komen sommige oplossingen niet uit zoals ik het heb bedacht. Helaas ben ik echt een nitwit op het gebied van 3d ontwerpsoftware dus ik zal alles gaandeweg uit mijn hoofd moeten doen.

Ik denk trouwens dat een workshop weinig zinvol is. 10% van het werk is kennis en creativiteit en 90% van het werk is schaven, frezen schuren en prutsen

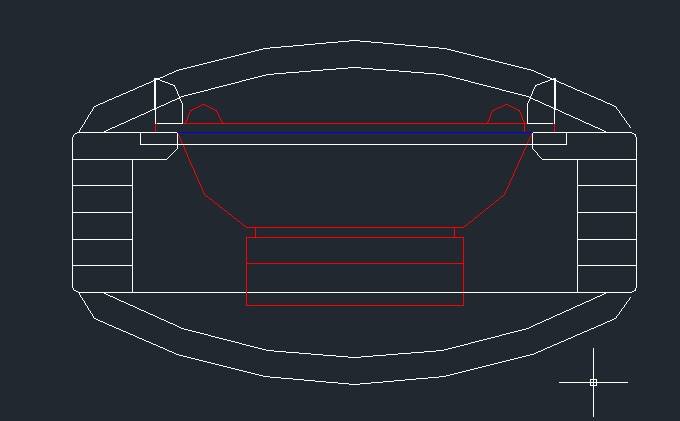

Hier nog een plaatje van de doorsnede ter hoogte van de 10"driver

[Shadow]

Mooi!

[Dan]

Het gaat allemaal niet zo snel als ik zou willen maar toch weer een stapje verder gekomen.
Da alu randafwerking er in gefreesd en de alu strip er in gebogen. Het moet natuurlijk nog even mooi strak gemaakt worden maar het aluminium doet gelukkig wat ik wil

[wouter]

tasty!!!!

[JeroenGRT]

Wauw!

[DKM]

Jeetje gaaf hoor!

[Dan]

Helaas even een weekje geen update. Ben op skivakantie

[Dan]

Ondertussen weer lekker aan het prutsen.
Vandaag de bracings afgemaakt. Morgen gaan we het hele spul er in lijmen (vandaag is de zin op)
Aankomend weekend is het plan om het geheel gereed te maken om de zijkappen er op te lamineren.

Ik had gedacht om een sandwich te maken van drie lagen buigtriplex en 4 lagen glasvezel met op de buitenkant een laag carbon voor de hippe looks. Hoewel ik daar nog over twijfel omdat ik van die mooie jaren '30 - '55 streamline objecten in mijn hoofd heb als uitgangspunt. Carbon is daar naar mijn idee net even iets te modern voor.

Hier even kijken of de woofer netjes past

Met dit:

En dit in mijn achterhoofd:

[Dan]

Ondertussen al weer een poosje verder en heel wat werk gedaan. Vooral printjes maken voor de DSP, veel voorbereidend werk en ook nog een weekje ziek geweest. Ondertussen wel weer een paar stapjes verder gekomen en even een fotootje gemaakt. De randen moeten natuurlijk nog afgewerkt worden en de bedoeling is dat de buitenkant helemaal afgewerkt wordt met een laagje glasvezel/epoxy behalve dan het berken multiplex en het alu randje. Besloten dat het maar wit moet worden. Ik denk dat die combi echt wel een luxe uitstraling gaat krijgen. (mijn vriendin is best veeleisend ) Ondertussen zit ik er aan te denken om de buitenkant op te leuken met een mooie aluminium versiering en die helemaal te polijsten.

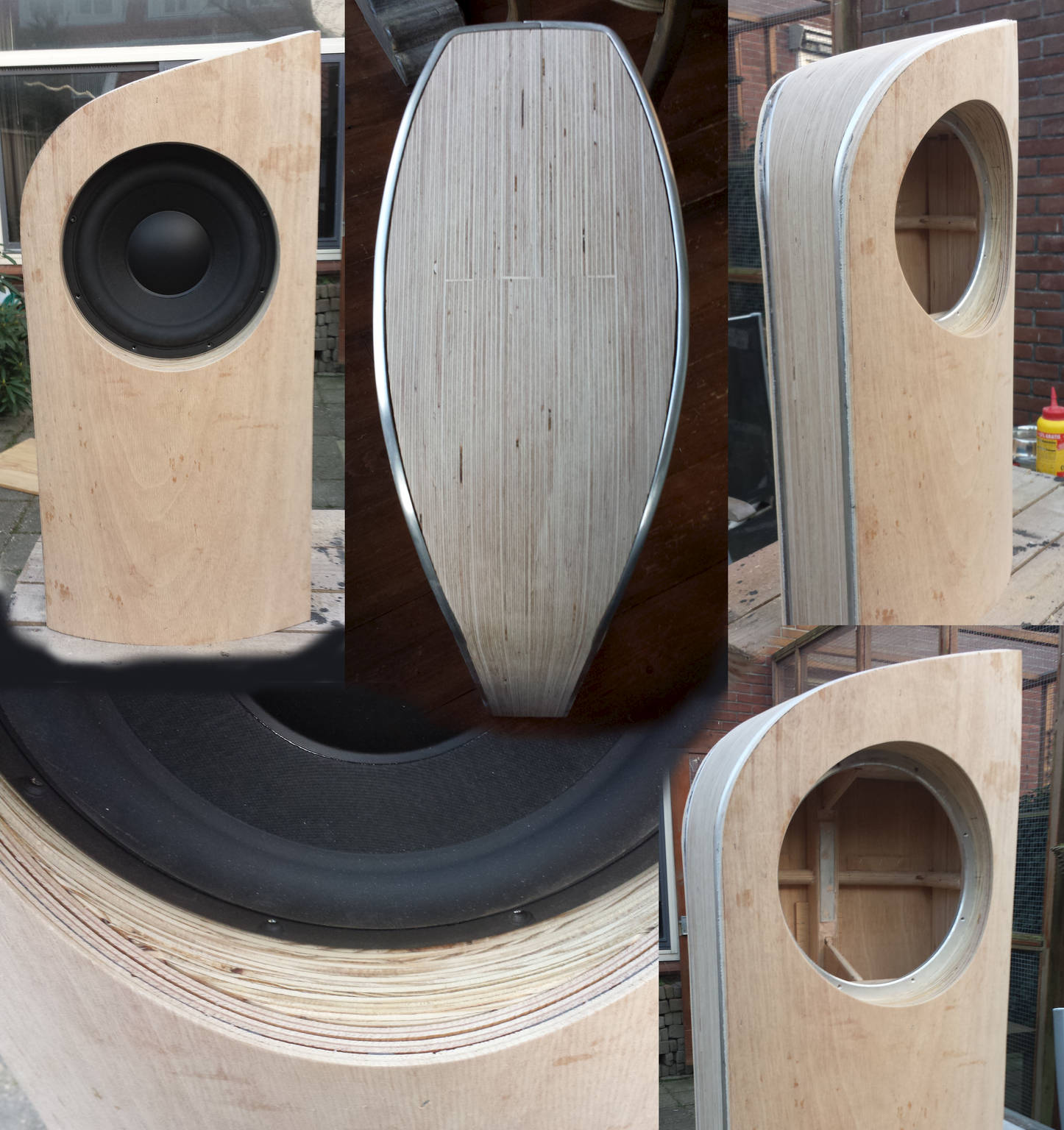

Ik heb even een compilatie gemaakt van de vorderingen.

[firsttimer]

Prachtig en uniek ontwerp en zo te zien met veel kunde gemaakt, de combinatie met wit lijkt me een zeer mooie worden!

[Dan]

Bedankt voor alle complimenten
Ik ben wel bang dat dit pas deze zomer klaar komt. Ik had gehoopt op Breda maar dat is te optimistisch. De eindversterkers moeten ook nog gemaakt worden en de bouwvorm is de meest complexe waar ik ooit aan begonnen ben.
