Breedband luidsprekers

[capri]

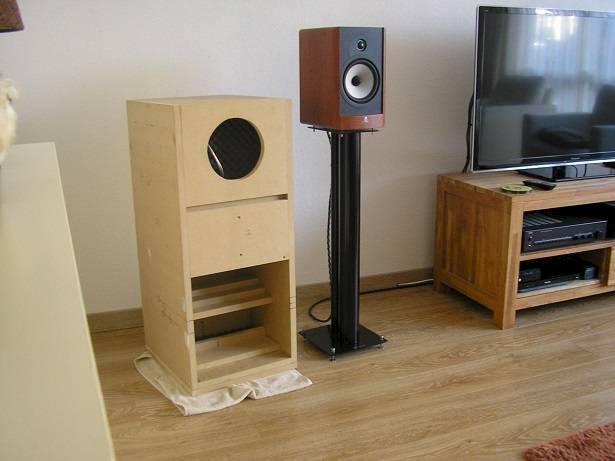

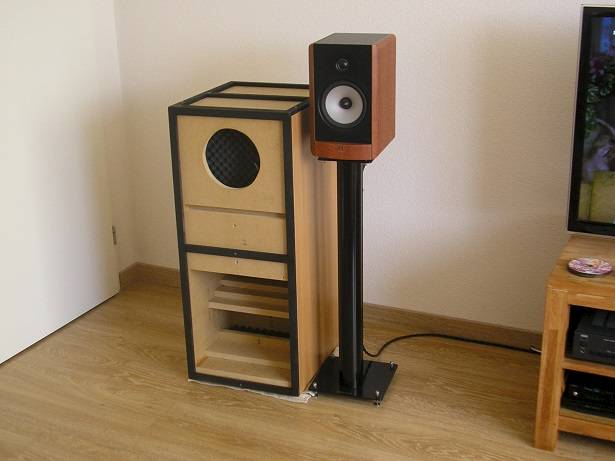

Ik heb de mijne ook laten zagen, maar wilde niet als mijn vorige project zitten met mdf binnenzijden.
Ik heb nu de binnen en buitenzijde beplakt met een laag amerikaans notenhout.

Ik zal een eigen topic hiervoor starten...

Het grote gat aan de onderkant komt luidsprekerdoek op een frame.
Voorkant, boven en achterkant iets van kunstleer, zijkanten dunne meubelplaat of iets met een nerf wat in de juiste kleur gebeitst kan worden.

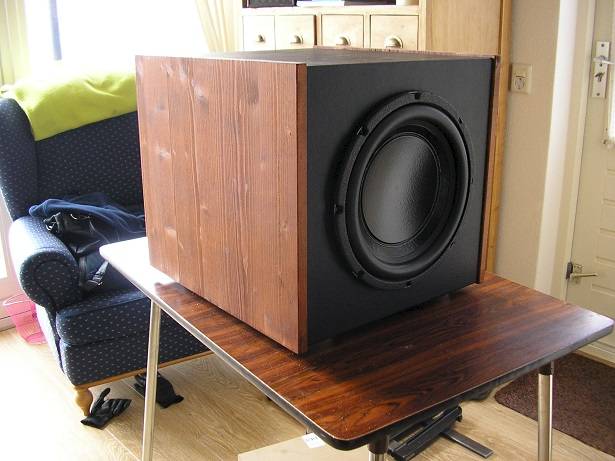

Zoiets al mijn zelfbouw sub.

[leonidas]

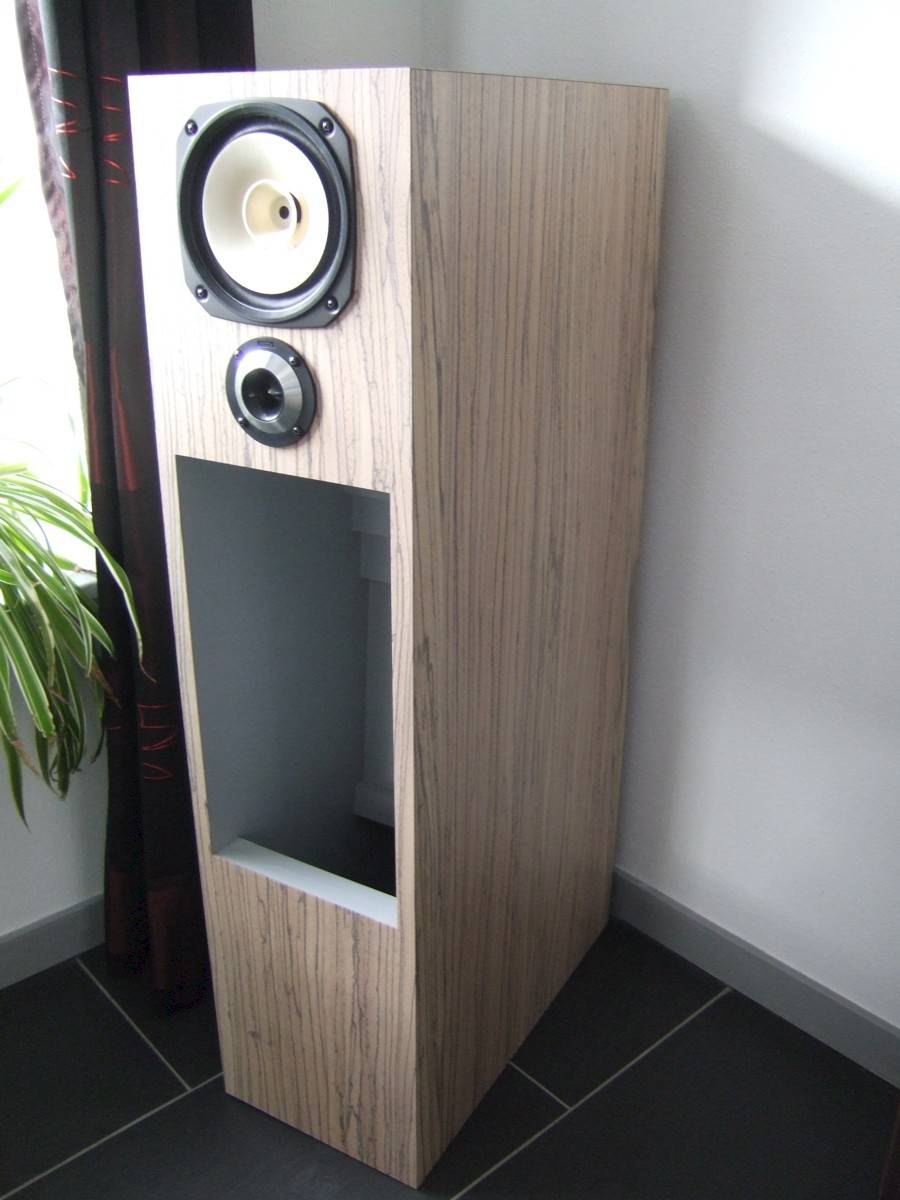

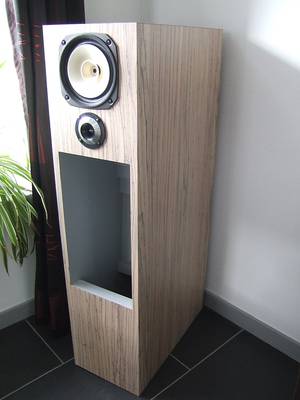

Deze is bedoelt voor de fostex FE166EN (eventueel met tweeter).
Is *tig keer gebouwd tot grote tevredenheid.
Mocht je het leuk vinden dan kun je op diy.audio forum een komplete bouwbeschrijving vinden en wat reacties.
ff zoeken op Concerti FE166 clone.

mvgr.

[capri]

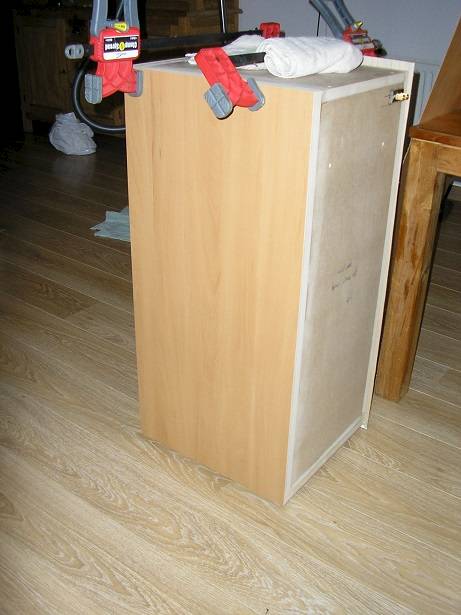

De kasten zijn klaar maar moet helaas nog twee weken wachten op de luidsprekers.
Ben maar vast begonnen met de afwerking.

De zijkanten worden bekleed met 3 mm meubelplaat.

[DKM]

Netjes hoor
Heb je ze al gewogen

[capri]

Netjes hoor
Heb je ze al gewogen

Heb je even

[capri]

40 KG

Frame gemaakt voor het speakerdoek en nu maar wachten op de rest van de onderdelen.

[bas focal m180]

Dat begint al ergens op te lijken , welke hoorn is het nu precies ?

Leuk om te lezen wat de eerste reactie in dit topic was op de vraag welke breedbander .

welkom!
zoek hier op t forum eens op "paasproject" voor een aantal compacte ontwerpen van mijn hand.

Was schijnbaar te klein wordt 20x zo groot

[capri]

Het ontwerp van Fostex voor de 206, black loaded horn.


[bas focal m180]

Oke die , sommige lijken ook zo op elkaar .

Heb je ook een schema voor het filter ?
Kan die indien gewenst wel geven .

Toevallig ook het artikel uit Hobby hifi gelezen ?

[capri]

Oke die , sommige lijken ook zo op elkaar .

Heb je ook een schema voor het filter ?
Kan die indien gewenst wel geven .

Toevallig ook het artikel uit Hobby hifi gelezen ?

Ja de hobby hifi ligt hier.
Een filter is een optie, ga eerst zonder.

[capri]

Oke die , sommige lijken ook zo op elkaar .

Heb je ook een schema voor het filter ?
Kan die indien gewenst wel geven .

Toevallig ook het artikel uit Hobby hifi gelezen ?

Vraag mij af of ze de 206 getest hebben met of zonder filter in de hobby hifi.
Had nog een luidspreker met een 103 van fostex gemaakt maar dit klonk echt niet lekker met bepaalde muziek zonder netwerkje .

[ff lunche]

hoe ziet het filter eruit in de hobby hifi voor die 206 ?

[richard]

Volgens mij wordt in een goed ontworpen backloaded horn geen filter of correctie gebruikt. De afmetingen van de hoorn worden dan afgestemd op de benodigde rendementstoename in het laag zodat het hele spectrum wat evenwichtiger wordt. De grensfrequenties waarop de hoorn werkt wordt bepaald door de afmetingen van de kamer achter het membraan en de doorsnede van de hals. Het hoornverloop en de afmetingen van de hoornmond bepalen voor een groot deel het rendement en lineariteit. Hoe meer compromissen je moet sluiten, hoe meer je op een andere manier moet compenseren.

[capri]

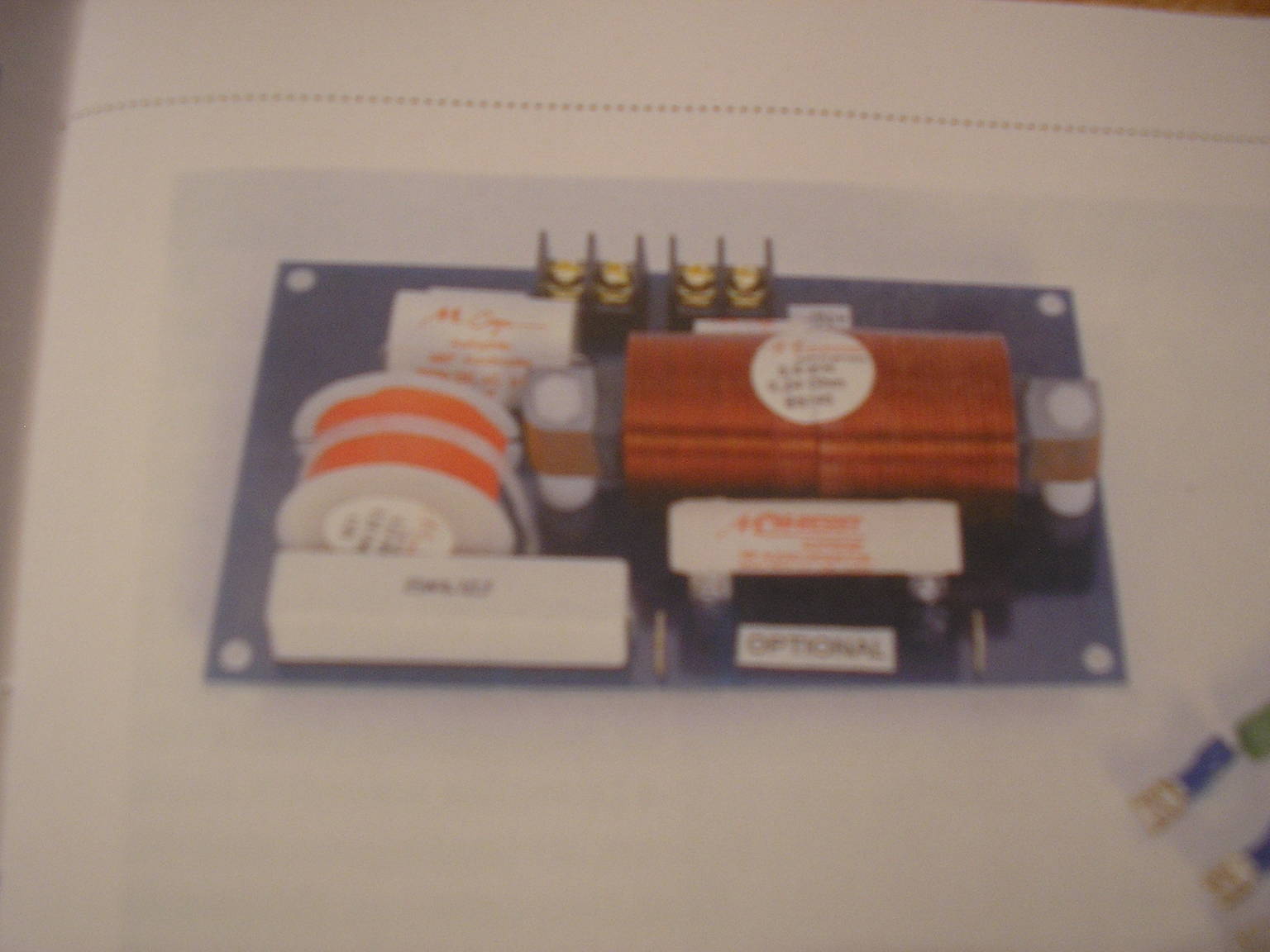

Staat alleen een foto van het filter in de hobby hifi.

Op deze site staat ook nog een filter voor de 206

http://www.humblehomemadehifi.com/downl ... 6_copy.pdf

[ff lunche]

die op Humble is een LCR, net zoals je voor de 103 gesmurfd hebt
die op de fotos is complexer, ik zie 2 caps, 2 spoelen en een weerstand.
Meer studeren nog dus

[capri]

Hoop niet dat de 206 net zo blikkerig klinkt als de 103 zonder netwerkje.

[ff lunche]

Denk dat dat wel mee zou kunnen vallen. Misschien is een correctie niet zo nodig
Uitproberen en anders die LCR toepassen.
ff lunche zegt "simple is best"

[capri]

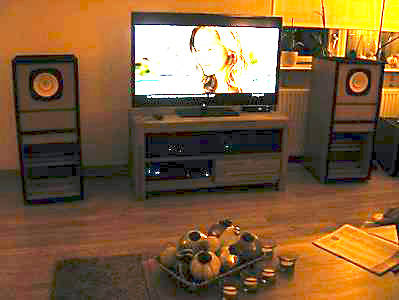

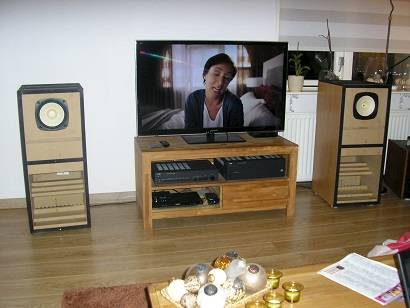

Ze staan te spelen.

Was door Rudy van RumoH gewaarschuwd ze klinken voor geen meter zo uit de doos.
Lang inspelen was zijn advies.

Gespannen muziek opgezet en moet zeggen dat ze beter uit de doos klinken dan de 103.
Wel weer dat blikkerig middengebied zoals bij de 103 maar wel iets minder.
Was natuurlijk gespannen hoe het laag word weergegeven uit deze grote kast en dat was reeds behoorlijk strak en redelijk diep.
Mis nog wel een bas - laag fundament in de meeste muziek.

Weet niet of het nu zin heeft om met dempingsmateriaal te gaan werken om het geluid te verbeteren aangezien ze nog niet zijn ingespeeld.

Valt nog wel wat te verbeteren.

[Tok]

Ze staan te spelen.

....

Weet niet of het nu zin heeft om met dempingsmateriaal te gaan werken om het geluid te verbeteren. aangezien ze nog niet zijn ingespeeld.

Ploatjes?!
´k Zou ze eerst even een weekje gebruiken, en dan gaan klooien met de demping en een notch wellicht.

[hannesie]


[capri]

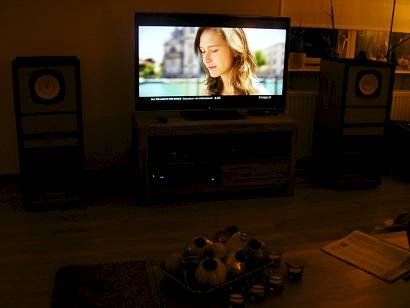

Voor jou met flitser.

[bas focal m180]

Ze staan te spelen.


Was natuurlijk gespannen hoe het laag word weergegeven uit deze grote kast en dat was reeds behoorlijk strak en redelijk diep.
Mis nog wel een bas - laag fundament in de meeste muziek.

Weet niet of het nu zin heeft om met dempingsmateriaal te gaan werken om het geluid te verbeteren aangezien ze nog niet zijn ingespeeld.

Valt nog wel wat te verbeteren.

Tzt meten
Sommige hoorns hebben stevige output 100-200hz daardoor wordt echt laag als te weinig ervaren , ook is de kans aanwezig dat ie in het middengebied iets te luid gaat .

Vervelende van dempings matriaal is dat het vrij breed in het laag zijn invloed heeft , dan heeft een filter meer effect .

Ik raad echt aan om tzt te meten .

[capri]

Ze staan te spelen.


Was natuurlijk gespannen hoe het laag word weergegeven uit deze grote kast en dat was reeds behoorlijk strak en redelijk diep.
Mis nog wel een bas - laag fundament in de meeste muziek.

Weet niet of het nu zin heeft om met dempingsmateriaal te gaan werken om het geluid te verbeteren aangezien ze nog niet zijn ingespeeld.

Valt nog wel wat te verbeteren.

Tzt meten
Sommige hoorns hebben stevige output 100-200hz daardoor wordt echt laag als te weinig ervaren , ook is de kans aanwezig dat ie in het middengebied iets te luid gaat .

Vervelende van dempings matriaal is dat het vrij breed in het laag zijn invloed heeft , dan heeft een filter meer effect .

Ik raad echt aan om tzt te meten .

Wil nog even afwachten wat het middengebied gaat doen als ze wat ingespeeld zijn.
Ga er wel vanuit dat het een netwerkje gaat worden, zal het laag ook wel weer wat toenemen.

Meten ga ik zeker laten doen, misschien moeten we dan de sub nog laten integreren.

[bas focal m180]

misschien moeten we dan de sub nog laten integreren.

Sorry dit kan echt niet .
Zoéen groote fullrange hoorn en dan aanvullen met een subwoofer , moest verboden worden .

[audiomanics]

Ga er wel vanuit dat het een netwerkje gaat worden, zal het laag ook wel weer wat toenemen.

't laag zal er niet door toenemen, het enige dat het netwerkje doet is een dip in je frequentiebereik maken en wel ergens rond de 1/(2*pi* wortel(L*C)) in dit geval rond de 3kHz.. De weerstand in dat netwerkje bepaald hoe sterk die dip is en ook een beetje de Q-factor van dat kringetje.

Misschien kun je eerst eens meten waar je piek zit, dan kun je zo zelf uitrekenen welke componenten je in dat filtertje gaat zetten.

Kees
