de kantelfrequentie achterhalen.

[stein]

Hoi Luitjes
Ik heb een vraagje over een filter waar ik de kantelfreqentie wil achterhalen.

Het gaat om het filter van de volgende units

Davis tw25t8

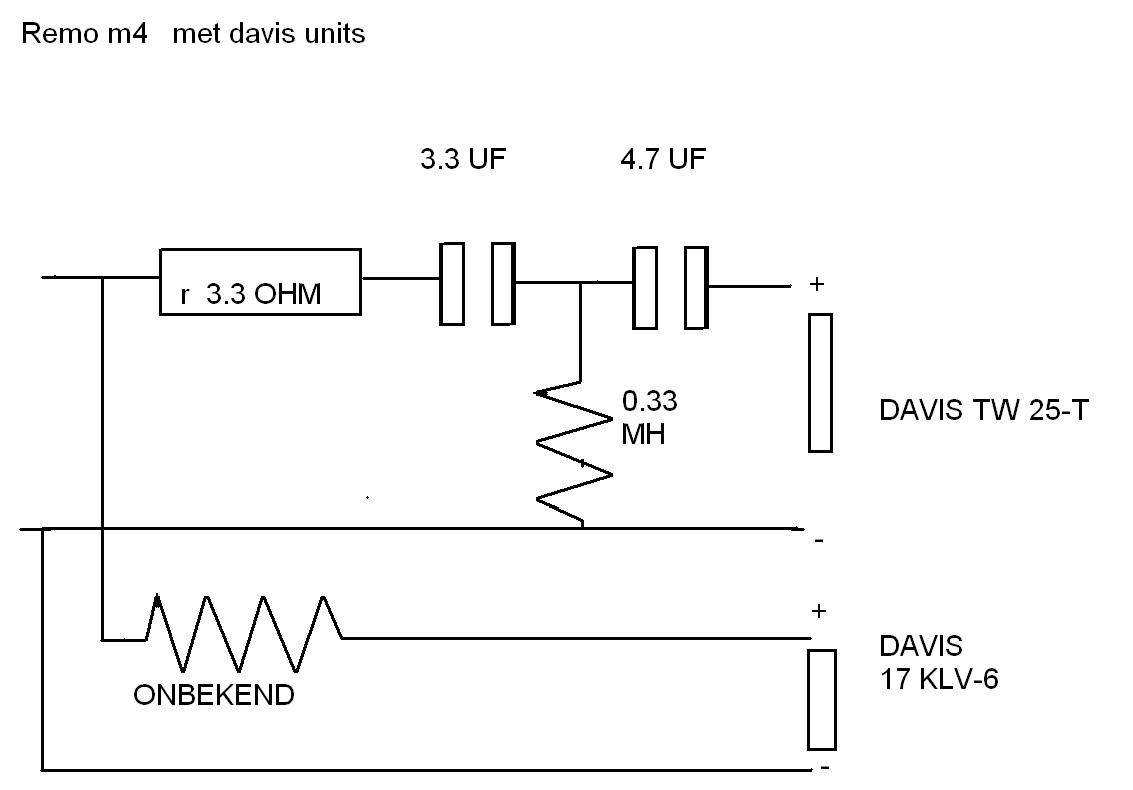

deze wordt 18 db gefiltert (zie tekening)

davis 17klv 6a
deze wordt 6 db gefiltert zonder welke vorm van correctie dan ook

Nu het volgende
ik zou graag willen weten op welke frequentie de tweeter oppakt zodat ik dan ongeveer weet wat de waarde zou moeten zijn van de spoel voor de woofer

Ik heb helaas geen capaciteit/inductiemeter om zelf aan het meten te gaan.

Het betreft een speakerontwerp van Remo en wel de m4
Ik heb Remo hierover gebeld maar die kon mij helaas weinig tot geen info geven daar hij aangaf geen bouwtekeningen/filterontwerpen meer te hebben van deze luidsprekers .

Bedankt alvast.

[bas focal m180]

Raar verhaal dat ze geen bestandje hebben waar het op staat .
Misschien geen zin om de moeite te nemen

De versie 2.0 staat wel op hun site http://www.remo.nl/m4.htm

[stein]

Klopt
die heb ik gezien en ook daar zitten davis units in alleen nieuwere type woofer met andere parameters en een geheel nieuwe tweeter.
bij het telefoongesprek met merkte hij wel op dat hij zich vaag kon herinneren dat voor de woofer een 0,82 mh spoel gebruikt werd.

nu de rekensom zoals ik die nu kan achterhalen.

een spoel van 0.82 mh geeft op een 6 db filter een kantelfreq van 1600hz (i.t filtertabel)

een 18 db filter die begint met een 3.3uf (c2) en overgaat naar een 0.33mh (l3) en 4.7uf (c3) zou volgens het tabel dan de kantelfreq tussen de 3150 en de 4kh liggen (al vind ik hierin dan c3 van 4.7 uf aan de hele lage kant)


nu weet ik dat 6 db heel vlak afvalt en de tweeter heel steil oppakt ,maar volgens mij klopt de redenering niet dat l3 0.82mh is

ook begrijp ik de keuze 6 / 18 db filtering niet echt in deze. Het lijkt net of de tweeter nu zwaar beveiligd/afgeknepen wordt,mede door de weerstand,en de woofer alle ruimte krijgt.

[Henkjan]

heb je dit al gelezen:
http://forum.zelfbouwaudio.nl/viewtopic.php?f=6&t=14216

daar zie je dat de combinatie van response van de driver in de kast met de filtercomponenten samen de filtercurve bepaalt.

[stein]

had ik inderdaad doorgenomen en de topic starter heeft kennis van zaken absoluut.

en uiteraard is het zo dat alle factoren bijelkaar de curve maken.
Ik ga er zondermeer vanuit dat een bedrijf als Remo echt wel weten wat ze doen.

Ik wil alleen graag de kantelfreq weten

[Henkjan]

Ik wil alleen graag de kantelfreq weten

volgens mij wil je de waarde van die spoel weten toch?

[stein]

dan kom ik al een end haha

[stein]

Weet nou echt niemand op welke frequentie de tweeter gefilterd staat?

[Walt]

De filterfrequentie wordt niet alleen door de componenten bepaald maar met name door het samenspel met de units, dus hier valt echt niet veel zinnigs over te zeggen...

Groetjes Walter

[stein]

ik neem toch aan dat een component met een bepaalde waarde voor een vast staande frequentie staat ?

dat de kantelfreq afhankelijk is van meerdere factoren is absoluut ,maar het gaat mij om de globale berekening.

zoals b.v een condensator van 6.8 uf staat voor een kantelfreq van rond de 2.5 kh in een 6db filter?

[Walt]

Dat klopt alleen als de units een 100% vlakke responsie en impedantie zouden hebben en dat is dus per definitie niet het geval.

Zo kan een 6.8uF met een bepaalde tweeter een -3dB punt op 2000Hz geven maar met een andere tweeter -3dB op 5000Hz

Groetjes Walter

[stein]

En ik ben er achter wat de waarde is (denk ik)

Het is een 0,82 (dit wist meneer remo zich ook heel vaag te herinneren,maar wist dit niet zeker)
Ik had zelf ook een 0.82 spoeltje liggen en bleek exact het zelfde te zijn.

Nu sta ik weer voor een ander raadsel....


De rede dat ik dat zou willen weten is omdat ik niet geheel tevreden ben met de basweergave .Deze vind ik nu te dik aangezet en wat overtrokken t/o het mid en hoog.

Het laagste laag is uiteraard te dempen maar het probleem zit meer rond de 200 / 250 hz
Dit gebied is nogal aanwezig en zou dat gebied graag wat meer gedempt willen hebben. (booming ,leuk voor house maar niet voor andere stijlen)

Ik heb een goede demping in de ruimte waar de speakers staan denk ik ,dus ik weet niet waar ik het probleem moet zoeken.

[Chris_T]

Hmm 200-250Hz is toch vrij hoog, op dat punt kan je niet echt meer van bass weergave spreken.
Wanneer je dat versterkt krijg je een beetje het geluid van een melkpak speaker, het gaat ook iets richting hol klinken.

Onder booming versta ik eerder een te sterke weergave in het 50-60hz gebied, het typische bwuuuh geluid waar veel 2.1 pc-speaker setjes mee geplaagd zijn.
Heb je al geprobeerd om de poort dicht te stoppen?
Als het probleem weg is, dan ligt het probleem zeker weten rond dat gebied.
Een remedie kan dan zijn om de poort een beetje te vullen met wat demping.

Houd er trouwens ook rekening mee dat de opstelling van de speakers & luisterplek gigantisch veel uit kan maken
I.v.m. roomgain en staande golven in de luisterruimte.
