En als jullie er samen niet uit komen kan ik misschien nog een steentje bijdragen. Binnenkort komen er wat PCB's binnen die uitermate geschikt (zouden meoten) zijn om lekker mee te "klooien", als je maar in het bezit bent van een werkende Arduino (Duemillanove of een Uno)mischa72 schreef:Damn !! Ik ga het topic toch nog eens helemaal doorlezen om te zien of ik er nog wat info uit kan halen voor mijn project (hier is nog geen topic over). Mag ik je kontakten als ik vragen heb? Ik ben nieuw met de Arduino, maar zie zoveel mogelijkheden dat ik er bijna niet omheen kan om ermee te beginnen.
Gr. Mischa
Prologue
Moderator: Beheerdersteam
Re: Prologue
-
Vinculum
- Berichten: 3206
- Lid geworden op: do 19 jun 2008, 13:16
- Locatie: Hardinxveld-Giessendam
- Contacteer:
Re: Prologue
Do tell!SuperR schreef:Binnenkort komen er wat PCB's binnen die uitermate geschikt (zouden meoten) zijn om lekker mee te "klooien"
Re: Prologue

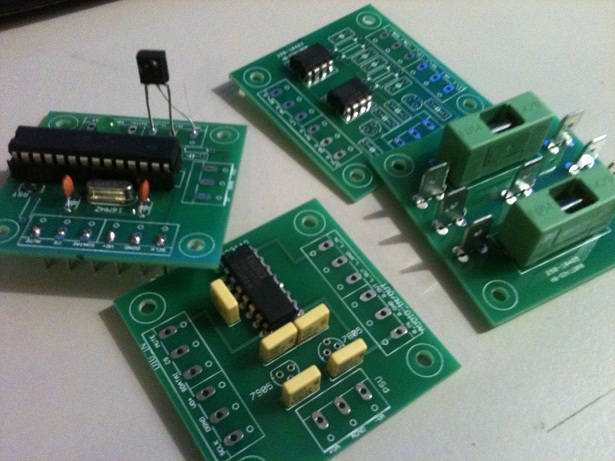

Een 3tal 5*5cm PCB's zijn (al vrij lang..) onderweg.
1 PCB voor 2 OPA2132 buffers. 4 kanalen analoog in, 4 kanalen analoog uit.
http://www.zelfbouwaudio.nl/forum/viewt ... 1#p1605991
1 PCB voor een Atmega168/328 met plek voor een kristal en condensator en wat kanalen uitgang en ledje.
http://www.zelfbouwaudio.nl/forum/viewt ... 4#p1605564
1 PCB voor een PGA2310/11 met 2 kanalen analoog in, 2 kanalen analoog uit welke als het goed is op de Atmega PCB gestapeld kan worden voor de nodige commando's.
http://www.zelfbouwaudio.nl/forum/viewt ... 4#p1605544
Het ontwerpen ervan is allemaal vrij vlot gegaan dus misschien werkt het niet helemaal naar mijn zin, maar als je niet probeert weet je het nooit natuurlijk.
Edit; En voor de duidelijkheid. Die Atmega's zijn de uC's die op een standaard Arduino bordje zitten. Het idee is dat je je programma kan gebruiken zonder het Arduino bord nodig te hebben. In mijn geval heb ik een aantal pinnen naar een header geleid zodat ik ze (als het goed is) in circuit kan programmeren en een aantal pinnen heb ik gebruikt voor infrarood-in. Aan de uitgang pinnen met namen die iets te maken hebben met de commando's die de PGA's begrijpen. En nog twee optionele ledjes om de mogelijkheid te hebben om een status door te geven. (Dat werkt fijn voor het debuggen)
Edit2; Ze zijn inmiddels in huis. Ik heb niet alle onderdelen in huis om alles te testen, maar binnenkort vast wel
1 PCB voor 2 OPA2132 buffers. 4 kanalen analoog in, 4 kanalen analoog uit.
http://www.zelfbouwaudio.nl/forum/viewt ... 1#p1605991
1 PCB voor een Atmega168/328 met plek voor een kristal en condensator en wat kanalen uitgang en ledje.
http://www.zelfbouwaudio.nl/forum/viewt ... 4#p1605564
1 PCB voor een PGA2310/11 met 2 kanalen analoog in, 2 kanalen analoog uit welke als het goed is op de Atmega PCB gestapeld kan worden voor de nodige commando's.
http://www.zelfbouwaudio.nl/forum/viewt ... 4#p1605544
Het ontwerpen ervan is allemaal vrij vlot gegaan dus misschien werkt het niet helemaal naar mijn zin, maar als je niet probeert weet je het nooit natuurlijk.
Edit; En voor de duidelijkheid. Die Atmega's zijn de uC's die op een standaard Arduino bordje zitten. Het idee is dat je je programma kan gebruiken zonder het Arduino bord nodig te hebben. In mijn geval heb ik een aantal pinnen naar een header geleid zodat ik ze (als het goed is) in circuit kan programmeren en een aantal pinnen heb ik gebruikt voor infrarood-in. Aan de uitgang pinnen met namen die iets te maken hebben met de commando's die de PGA's begrijpen. En nog twee optionele ledjes om de mogelijkheid te hebben om een status door te geven. (Dat werkt fijn voor het debuggen)
Edit2; Ze zijn inmiddels in huis. Ik heb niet alle onderdelen in huis om alles te testen, maar binnenkort vast wel
