Stella Light 'mk.II'

[Herrieveld]

Beste zelfbouwers,

In mijn zoektocht naar een geschikt ontwerp (niet te duur, tamelijk klein, goede diepgang van het geluid) ben ik op het ontwerp van de stella light van Visaton gestuit. Deze luidspreker sprak mij eigenlijk op vele gebieden aan (prijs, techniek, freq. response tabel, grootte). Echter, nou ben ik nogal het type dat altijd zoveel mogelijk uit alles probeert te halen. Zo ook bij deze luidsprekers. Ten eerste wilde ik graag een luidspreker die wat meer naar achteren leunde, maar eigenlijk wil ik ook wel graag iets met massief hout doen...
Altijd lastig dit soort zaken, maar uiteindelijk kwam er een soort van eigen interpretatie uitrollen van de stella light, de door mij zo creatief benaamde 'Stella Light mk.II':

In deze tekening zijn nog niet alle visuele veranderingen die ik voor ogen heb verwerkt, maar wel de meeste.
Ook heb ik nog een schets gemaakt van de binnenkant:

Hierin is te zien dat ik van plan ben om mijn filter 90 graden ten opzichte van mijn achterpaneel wil plaatsen. Ook zit het filter op een verwijderbaar deel van het achterpaneel, samen met de terminals. Dit om later nog de mogelijkheid te hebben om het filter aan te passen.

Dan nu een ander deel van de bouw: het filter.
Ik ben nog niet zo heel erg 'geïntegreerd in deze kant van zelfbouw luidsprekers, maar snap toch wel wat.

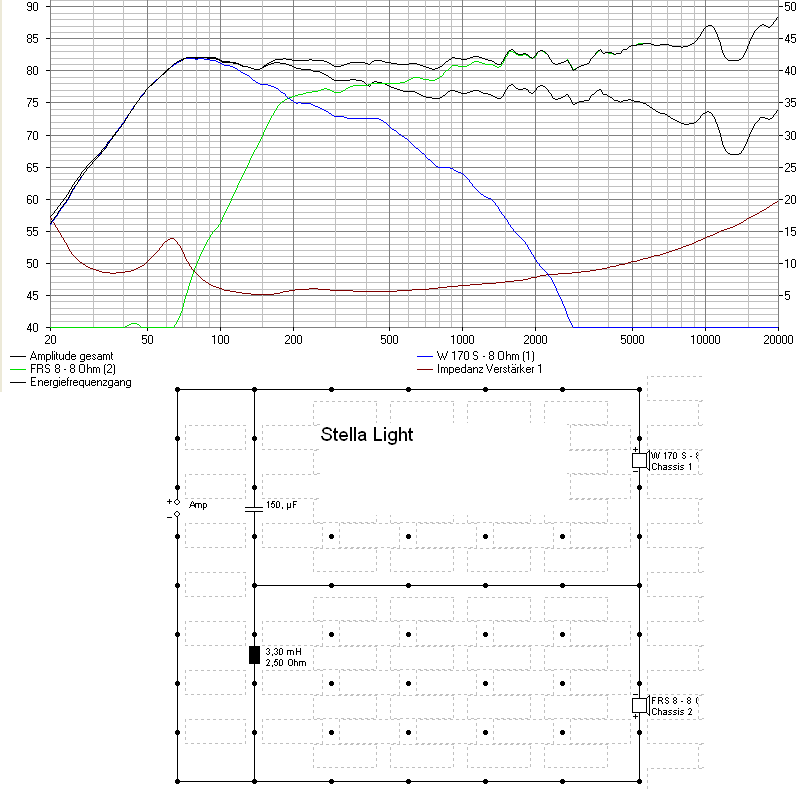

Zo ben ik gisteren aan het klooien geweest met boxsim, en heb een freq. response graph. gemaakt:

Het valt mij op dat de lijn van de 'hele' luidspreker erg rommelig is, en er ook beduidend romeeliger uitziet dan wat er door visaton wordt opgegeven.
Een vraag van mij is dus: valt hier iets aan te doen, en zo mogelijk; hoe?

Dit was 'm eigenlijk wel voor deze post, behalve dan dat ik nog even wilde vermeldden dat de units, 2 vellen pritex en dempingswol zijn aangekomen
Mocht iemand nog vragen hebben, vraag gerust! Ik zal jullie ook nog zeer veel gaan vragen

Groet'n ,

Koen

[architect]

je speakers zijn uit fase, een van beide andersom aansluiten
een simulatie is theorie, in de praktijk is het wel eens wat anders, meten is het beste dan
je tweeter lijkt te luid en loopt op, daarop kun je met je filter invloed hebben, probeer maar eens wat in boxsim

[reddoortranscendence]

Koen, de Stella Light is met de FRS-8-8 ipv de FR 8 in jouw simulatie. Die heeft een betere response in het hoog. Ik ben een soortgelijke speaker aan het bouwen met de FRS-8-8 en 2x WS17E.

[wouter]

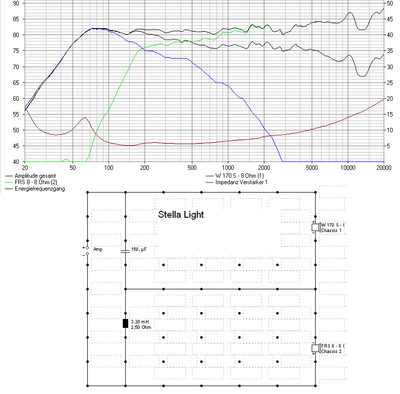

Dit is de simulatie van de Stella zoals ik hem opgeslagen had, denk ook even aan de juiste polariteit.

je speakers zijn uit fase, een van beide andersom aansluiten
een simulatie is theorie, in de praktijk is het wel eens wat anders, meten is het beste dan
je tweeter lijkt te luid en loopt op, daarop kun je met je filter invloed hebben, probeer maar eens wat in boxsim

Dat is juist het probleem, dat is niet zo maar 1 moet wel uit fase.
Verder is het een breedbander, geen tweeter. Een breedbander bundelt boven 5 kHz zo sterk dat dit gecompenseerd moet worden. Op de nul as betekent dit een oplopend hoog. Een filter zoals in de stella is echt heel goed, qua sim ook geen opmerkingen. Heb wel kleine verbeteringen geprobeerd, bijvoorbeeld groter midkastje maar de Stella is geprobeerd zo klein mogelijk te houden. Op het laag is daarom ook ingeleverd. Verder goed ontwerp!
